STM32MP1 M4裸机CubeIDE开发指南——STM32CubeIDE工程模板分析

[复制链接]
STMCU小助手 发布时间:2022-9-24 19:46
STM32CubeIDE工程模板分析
6 u# @/ \, n2 k5 u我们通过第一个工程实验熟悉了STM32CubeIDE的基本使用方法,在第六和第七章我们分析了STM32CubeIDE下载的STM32CubeMP1固件包以及固件包中的HAL库,对HAL库有了基本的认识。本章节,我们以第一个工程为模板,分析一下工程的结构,了解工程中有哪些文件,他们的关系是什么,有什么作用。通过对工程的分析,我们可以了解工程和STM32CubeMP1固件包有着怎样密切的关系。/ t( @; |3 g; e) P- r$ E2 E
8 y# X: l1 i, y# b1 [
我们打开前面第一个工程HAL_LED的保存目录,并对比STM32CubeIDE软件上的工程浏览窗口,他们的目录对应关系如下:
7 `& P% y& ^& _# {2 M3 Y6 Q# r* S- W' J
) t2 G. G) V( q( X: R- s4 b

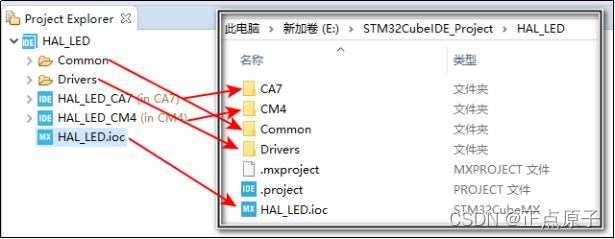

; c" h5 {$ ?; H8 F- v. R图8.1. 1 CubeIDE工程目录
3 F9 t: k6 O' J" Z9 h' Z/ }HAL_LED工程根目录下的文件和文件夹描述如下:0 ^1 e6 h. ]- C& M5 i

( \! W" I5 I$ V  I: F9 C, {$ [ 79dd103a5f5e4088a92181ec308ea477.png
- m' N) q2 ?- ?6 i. L

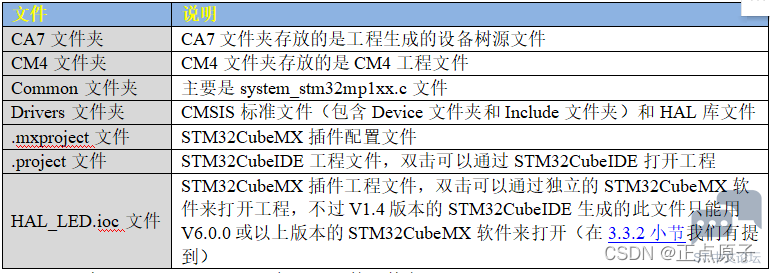

7 u6 l' a$ X7 ^5 p1 @' L表8.1. 1 HAL_LED工程根目录下的文件夹4 Z5 k5 {8 [, M
Common文件夹下是system_stm32mp1xx.c文件,此文件我们在6.3.4小节有分析。' B7 E4 g4 b, J" O6 v
Drivers文件夹下包含的是STM32CubeMP1固件包中的Device文件夹和Include文件夹。其中,Device文件夹下是具体芯片直接相关的文件,里边是ST官方的STM32MP1xx器件专用的头文件、启动代码文件和专用系统文件。Include文件夹下是符合CMSIS标准的内核头文件,主要是核内外设文件。这些文件我们已经在前面的6.3小节有讲解,如果没有印象了还可以回过头看看,温故而知新。

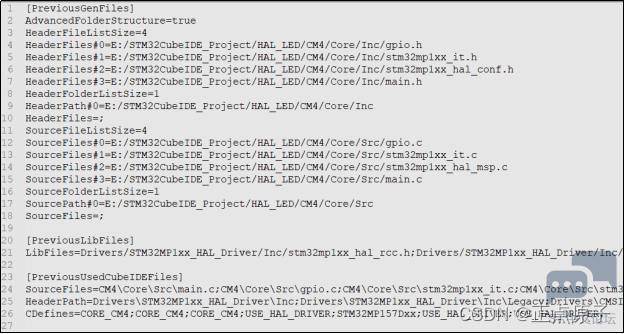

; v1 @- z5 n  H3 ?/ I/ v.mxproject文件是STM32CubeIDE的配置文件,此文件是在创建工程以后生成的,在STM32CubeMX插件界面修改工程配置并保存,重新生成工程代码以后,此文件就会被更新。文件主要记录一些配置信息,如宏定义以及工程中要生成什么文件,例如在STM32CubeMX插件配置界面配置了GPIO,那么此文件中将会记录在CM4工程对应目录下添加gpio.h和gpio.c文件。
) f* _3 ^, q$ @& o0 ]9 [( D4 P
) V- u% n* |( e" c' } c2188a218bdd400b833846e014d03b6a.png ; F5 K) E% L9 ]+ f
. t0 V1 e6 x; Z8 g
图8.1. 2 CubeIDE的配置文件9 @8 b0 Y% H0 c7 v
下面,我们分析CA7和CM4工程目录下有哪些文件。7 v- y0 x8 l, H( f
8.2 CA7文件夹分析; s0 |1 l2 X/ ]2 O
CA7文件夹存放的是工程生成的设备树源文件。
; f7 E9 B' E; Q6 c  s2 x( }* B
0 L' y4 ?3 r9 Q* l& N0 ~$ J: f& | 235f777e37f1483ca93448e4a44699e2.png 8 }2 h( a& Y% @6 O( _
* {& h5 `2 P: @

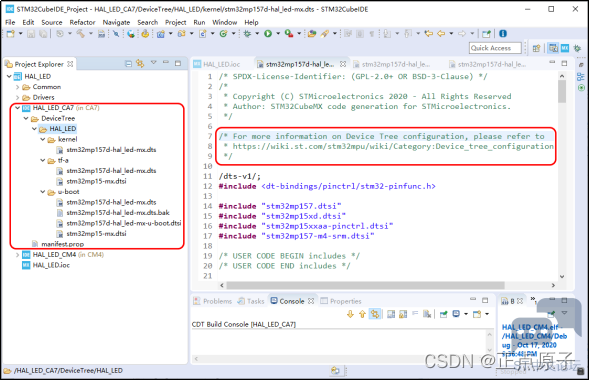

图8.2. 1 CA7工程- Q. v, P& c  c: `( q; R' n! u9 i
其中tf-a里的设备树是uboot启动前加载到内存中的配置信息,类似于FSBL,它的作用主要是为硬件提供一个安全环境。u-boot下存放的是uboot启动阶段要用的设备树源文件,kernel下存放的是内核启动阶段用到的设备树源文件。打开其中一个设备树大概浏览一下。关于设备树,正点原子的《STM32MP1嵌入式Linux驱动开发指南V1.0》文档有专门的讲解,设备树在Linux中是非常重要的,大家在学习Linux部分的知识点的时候会接触到这部分内容。
* m* t" G7 H' u2 }% r* J% Z3 G- K5 e; ]/ C5 ]
45110bcf9d5a411dbe9634b5fb9700f8.png ) o% W3 S- z0 S; q. S4 h
6 D- ]9 [1 L0 M9 R  u, \& j& y
图8.2. 2工程中有用的注释4 w: t/ ]5 o" k- {9 S" d, N4 e
( X( c2 l7 O  U
8.3 CM4文件夹分析
2 R# @/ |/ _" e1 ECM4里的文件就比较多了,它们是M4工程文件,下面我们逐个来说明这些文件的作用。
6 Z' S- g# \% O+ G: y
+ h. I: ]9 x3 @9 o1 o4 ?3 w 0b547f2f893f4a93988b70f08b04af0b.png , f9 g& S* N# b/ G8 M

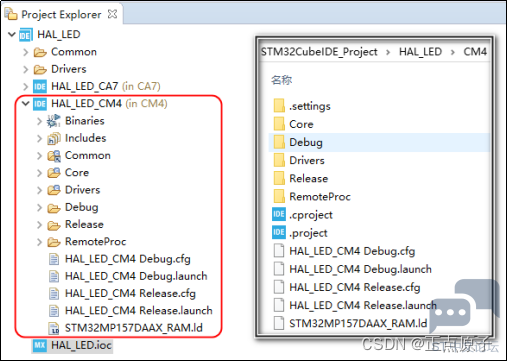

$ ]: O$ c" |, ^! t9 l" Q2 ?图8.3. 1M4工程

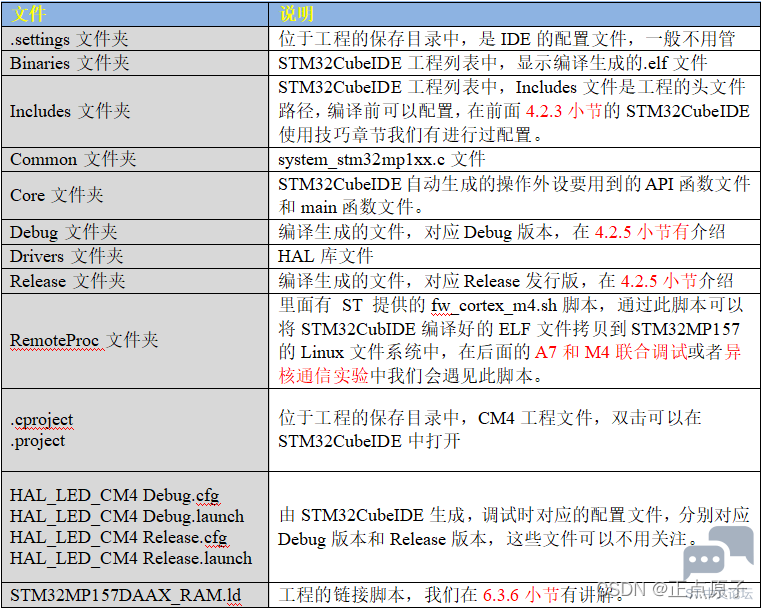

" C4 a0 ~2 N& Z. F! \" Z7 G下表中是对CM4工程文件的一个汇总:; S" ~9 S& v9 B% C
+ G7 [6 m0 y7 D
' ]$ A- x7 z6 q
8 K/ \" v6 k4 ~1 ~, n9 R* t: }表8.3. 1 CM4工程列表% F% X0 _" s3 M9 _0 N! O/ x

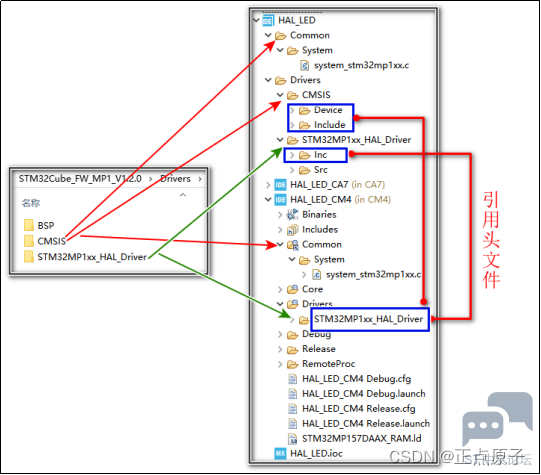

在生成工程的时候,STM32CubeIDE会从STM32CubeMP1固件包中拷贝必要的文件。其中在工程的根目录下,Common文件夹拷贝的是固件包中的system_stm32mp1xx.c文件,Drivers文件夹下拷贝的是固件包中的HAL库文件(包括头文件和源文件)。而CM4工程的Common文件夹和Drivers文件夹里的文件其实也是拷贝了STM32CubeMP1固件包中的源文件(没有拷贝头文件),其中,CM4工程的源文件会引用工程根目录下Drivers文件夹里的头文件。
6 Q( M+ W& I# _% }% v; k, J! X0 a( N1 K- s
7 P* P! M2 R+ r% Z: a$ t
: h! f" F( A6 q/ B图8.3. 2 工程文件和固件包文件的关系

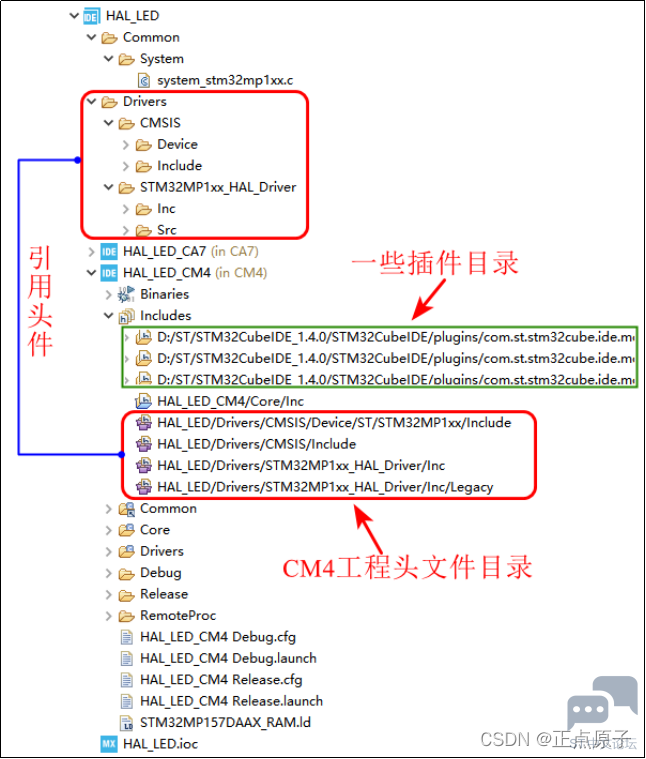

9 o" K7 H; a' ~8 X怎么知道CM4工程引用的了工程根目录下Drivers文件夹里的头文件?打开CM4工程的Includes目录就知道了:
0 @  g& O( S" f8 k! p+ p! i) v; y* _; [; e9 F* m
  z% T/ j& j$ E) B( j. U* c+ W" r6 e

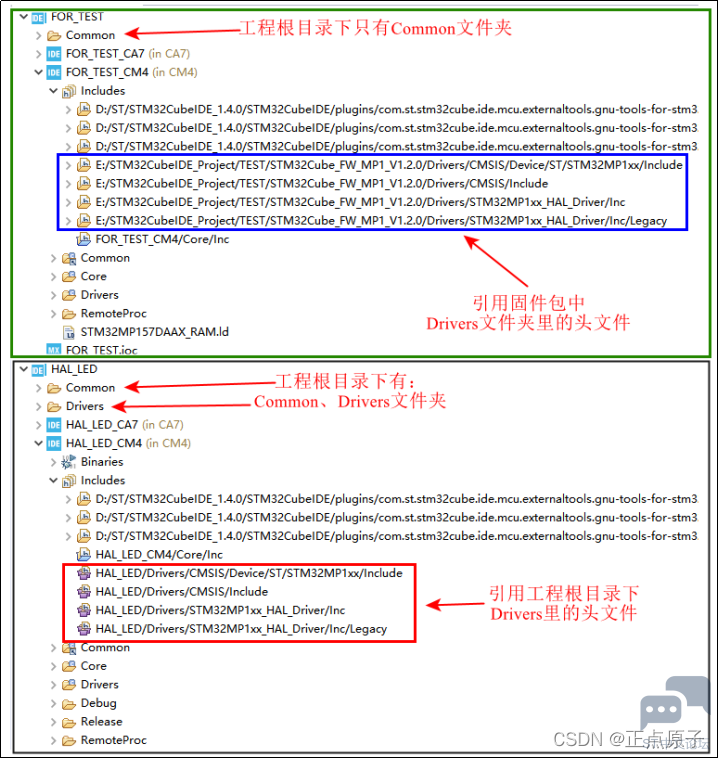

图8.3. 3 CM4工程和工程根目录文件的关系

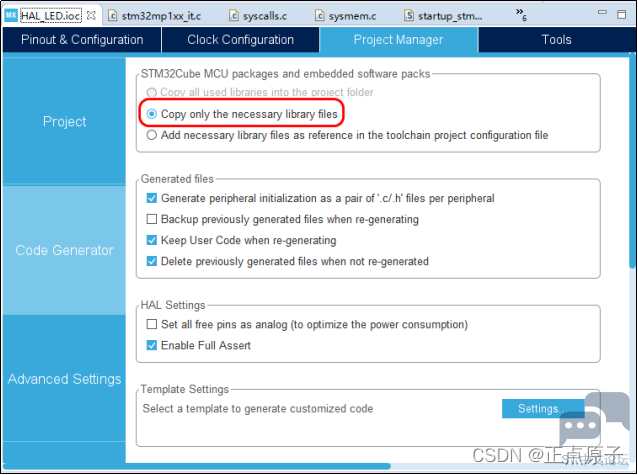

! L" P2 J" w$ K# M1 P8 G% c工程目录是这样的结构,其实这跟我们创建工程时的配置有关,一开始我们创建工程的时候,Code Generator Options配置默认选择:Copy only the necessary library files,固件包默认在C盘下:3 e& n5 Z1 P4 T% P1 j* g

; V" R% c8 K) l3 N, m  v  |% u7 Z+ o 828229e239714d08aa96d3d948afdd7b.png ! T' P! C$ k4 ^7 H5 Y
# a! c+ S. j6 f$ g- X/ L7 x

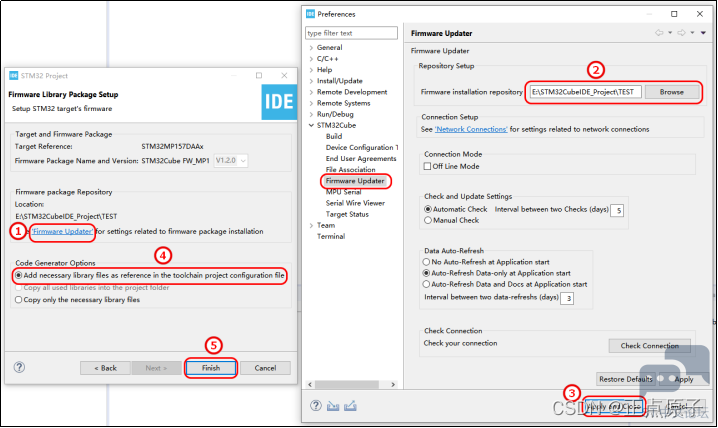

图8.3. 4创建工程时的配置; k* Q& j+ |, Q( f0 \0 B& j/ E' d

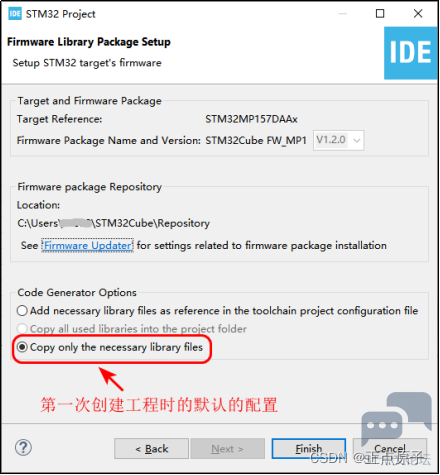

如果我们重新创建一个工程,工程名字命名为FOR_TEST(笔者随意命名的),然后在下面的Code Generator Options选项选择配置为Add necessary library files as reference in the toolchain project configuration file(一般不建议采用这种方式,下面会解释原因),然后固件包保存在另一个路径下,例如笔者选择保存在E:\STM32CubeIDE_Project\TEST目录下:7 q  J0 E' }4 k! M7 f0 r
2 O: }0 S7 g) v9 T0 F: X) |' `
a5c346528d7d4aa2b4dbb7338bb06d04.png 8 l3 y0 D5 |0 _
1 b- V( l7 y# j* \* d1 G3 i
图8.3. 5更改创建工程的默认配置: I% ?5 G. t5 [3 c( u2 i

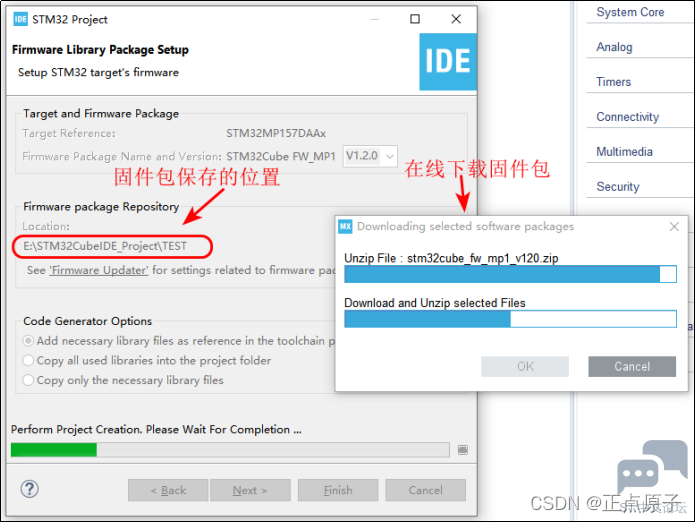

点击Finish,系统开始在线下载固件包到E:\STM32CubeIDE_Project\TEST目录下:
( o  A: Y! a. }' P4 W+ H# q
3 ~' ~& G8 R. h5 d9 A- [* P6 k b781046d54d94749a968aff23739dc6e.png
7 u5 J7 D. H9 y
# d; G' q& c. |图8.3. 6在线下载固件包( Z1 n  _1 G" J  C
待工程创建完成,我们可以打开固件包的位置,看到固件包已经自动下载并自动解压好了。0 F& N3 v+ I) m% f
$ E- v: Y7 Y* {. e6 E2 y: \  J
e719c1a62d4d4dcd99c9a9f165110ce5.png % w( r. @1 Q; N# X
& H/ F. V( O  G" \

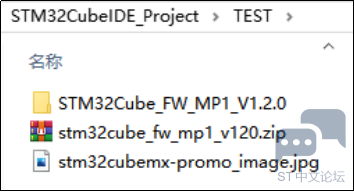

图8.3. 7下载好的固件包4 g% R* M- d. s' i0 S. a& P
回到工程界面,对比一下新创建的FOR_TEST工程和之前的HAL_LED工程有什么不同,可以看到新建的FOR_TEST工程根目录下没有了Drivers文件夹,CM4工程直接引用固件包里Drivers文件的头文件。不过一般不建议采用FOR_TEST工程的这种创建方式,因为可能会不小心修改固件包里的头文件,毕竟上面的头文件是直接引用了固件包里的。新创建的工程结构,如下图所示:8 f/ O  E/ o7 ?4 R9 ?5 \
2 H+ O9 m' y4 {, [9 T1 D' N2 t
- J# }6 _  {, e( I$ U, Z! k6 A# z5 O& z- V
图8.3. 8新创建的工程结构
) |% p/ B4 U3 Z2 ^+ s* w: m0 \" V7 e- T6 E2 X
Binaries

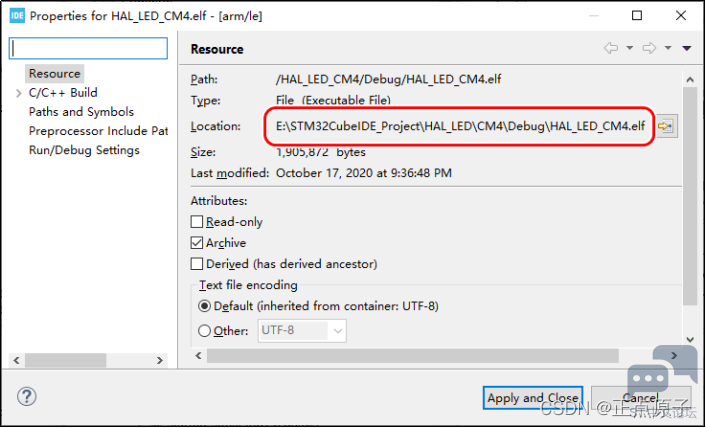

/ G* f  \' X7 R5 j! YBinaries下有HAL_LED_CM4.elf文件,它是指向Debug目录下生成的.elf文件,我们编译完以后可以直接看Binaries下有没有.elf文件,有的话编译成功。可以在工程中选中HAL_LED_CM4.elf文件然后右键查看Properties属性。
- H/ I( d# `8 h7 Q6 d2 P
! r7 M# \) X3 _3 \1 L. ~ 526a931933624c33b46661516ce88da4.png ; ^& Q" n' s2 D+ D. E* }

9 T; [5 S; ~- q1 O( i- S3 ]图8.3. 9工程中Binaries文件夹3 R, s+ W* x4 B( H
2. Common文件夹; u( N+ j" D7 I# G, @0 P& N
Common文件夹下有一个system_stm32mp1xx.c文件,此文件和工程根目录下的Common文件夹中的system_stm32mp1xx.c文件一模一样,这个文件其实也就是我们第6.3.4小节分析的STM32CubeMP1固件包中的system_stm32mp1xx.c文件。在生成工程的时候,STM32CubeIDE会从之前下载的STM32CubeMP1固件包中拷贝这些文件到工程对应目录中。9 |& L8 m# a; ^, G9 a) B, |% ^
system_stm32mp1xx.c文件提供SystemInit函数、SystemCoreClockUpdate函数和SystemCoreClock变量。SystemCoreClockUpdate函数的作用就是,根据时钟寄存器的值来更新SystemCoreClock变量,SystemCoreClock变量包含系统时钟频率,用户应用程序可以使用它来设置SysTick定时器或配置其他参数。系统复位以后,在跳到main函数之前,SystemInit函数被startup_stm32mp1xx.s启动文件调用,SystemInit函数中主要是初始化FPU设置、配置SRAM中的向量表和禁用所有中断和事件。关于system_stm32mp1xx.c文件的详细细节,可以回头看看第6.3.4小节的介绍。$ y$ h* I0 O& }7 i9 q& ], {
3. Core文件夹
; D# m. _+ O! J: tCore文件夹下主要是STM32CubeIDE自动生成的操作外设要用到的API函数文件和main函数文件。其中Inc下主要是API的头文件,Src下主要是API的源文件,实验中我们操作的是GPIO,所以会看到有关GPIO的API函数gpio.c和gpio.h,如果此时在工程中配置UART,那么就会多出uart.c和uart.h文件。我们分析一下这些文件:
, {% S) u( Z1 L2 H. n4 ]. ggpio.c文件是GPIO引脚配置的代码,例如GPIO的时钟使能和GPIO的模式配置代码。, D. w. ^, j2 b% s3 M! _' T
main.c文件,毋庸置疑,就是主函数文件。
; \& h; h0 B( U+ ustm32mp1xx_hal_msp.c文件
8 z' m- f& Q% E% {/ m7 kstm32mp1xx_hal_msp.c文件是STM32CubeIDE自动生成的,官方的例程模板里有这个文件。MSP,全称为 MCU support package,翻译过来就是MCU的特定封装,是什么封装呢,我们先打开看看文件里有什么。文件中的注释说明此文件提供用于MSP初始化的代码和取消初始化代码,文件的主要内容如下:
0 ^& d' }/ {! m#include “main.h”
2 F6 O" m- {4 |& ^/ f; k
& R- W- ]8 }+ s; jvoid HAL_MspInit(void)8 T# J/ l9 `- {: [* l
{- ^: Y- F0 k/ N* I0 Q4 I# A, h
__HAL_RCC_HSEM_CLK_ENABLE();. m: B# s. c* D3 ]& V1 V1 R5 [

4 Y( H* R4 w* N0 P}
, X: Y1 c4 Y) H( ~HAL_MspInit函数中调用了stm32mp1xx_hal_rcc.h.文件中的__HAL_RCC_HSEM_CLK_ENABLE函数,此函数内容是:
- m8 B+ D6 t! @' ~" C- |! n( F1 A#define __HAL_RCC_HSEM_CLK_ENABLE() (RCC->MC_AHB3ENSETR = RCC_MC_AHB3ENSETR_HSEMEN)

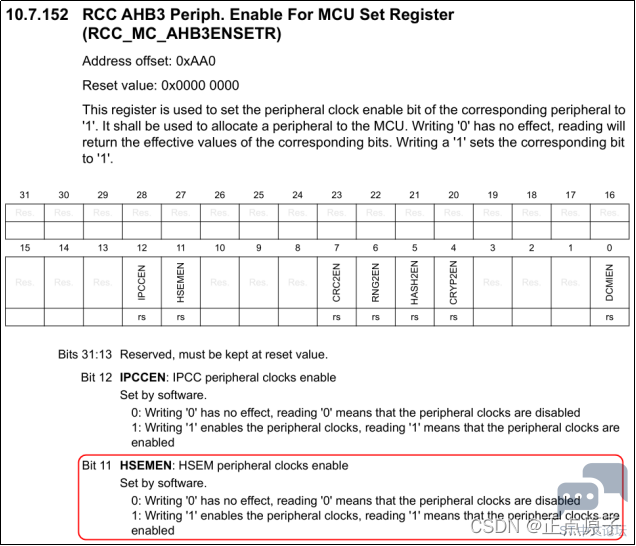

6 \2 |. E# {% D6 L- I+ C: YHSEM是集成在STM32中的硬件信号量,用于管理一些共享资源的访问权限和同步,保护GPIO和外部中断EXTI配置免受并发访问。RCC->MC_AHB3ENSETR 表示RCC_MC_AHB3ENSETR这个寄存器,根据参考手册的说明,RCC_MC_AHB3ENSETR寄存器的第11位HSEMEN,对HSEMEN写’1’表示使能HSEM外设时钟,对HSEMEN读取到’1’意味着HSEMEN外设时钟已经被使能:/ ?5 [& ~6 B; q3 i9 [# s7 ~

0 V/ `. y( ]. n! Z 58b752d93c4c40c3906ceb6d847c8a17.png ' {' U0 W  H! l8 H7 H8 {: j2 E, ]
1 V. X: J8 P* e, u7 r. p
图8.3. 10参考手册HSEMEN寄存器说明
+ L8 h- T' ~4 m$ a% e* P0 rRCC_MC_AHB3ENSETR_HSEMEN在stm32mp157dxx_cm4.h中有定义,B(11)表示将RCC->MC_AHB3ENSETR第11位置1,第11位刚好就是HSEMEN,即开启HSEMEN外设时钟:- |" u) t- C% z& T4 J0 t' K
/* 此寄存器用于将相应外设的外设时钟启用位设置为1。它给单片机分配一个外围设备 */- m* k! ?: {$ I. l0 ?) J% d, J

, r3 W% j8 z! L$ t+ x
  1. #define RCC_MC_AHB3ENSETR_DCMIEN              B(0)
    - z7 D, Z1 A' \9 l4 H; S* J
  2. #define RCC_MC_AHB3ENSETR_HASH2EN             B(5)0 r) w7 a7 Y  d8 O  Y
  3. #define RCC_MC_AHB3ENSETR_RNG2EN              B(6)
    - H5 d' h3 j! V! Y; T
  4. #define RCC_MC_AHB3ENSETR_CRC2EN              B(7)7 J0 A' Z( D$ W) ^/ `
  5. #define RCC_MC_AHB3ENSETR_HSEMEN              B(11)
      w- A; _7 Z+ f+ ~% @& e/ r8 |) M
  6. #define RCC_MC_AHB3ENSETR_IPCCEN              B(12):
复制代码

( @! x! K. D* W7 P. w4 {那么__HAL_RCC_HSEM_CLK_ENABLE函数就是开启HSEMEN外设时钟的(并不是GPIO外设时钟,GPIO挂载AHB4上,不是AHB3),表示开启HSEM。不过,对于本实验,即使删掉该函数也没事。HAL_MspInit 函数我们称之为回调函数(在第7.4.1小节有介绍),HAL_MspInit回调函数被stm32mp1xx_hal.c 文件中的HAL_Init 函数调用,HAL_MspInit回调函数在已经在stm32mp1xx_hal.c文件里面做了弱定义(只是弱定义一个函数,函数并没有什么内容,是个空函数)。弱就表示用户可以在其它地方重新定义这个函数,在编译的时候编译器就默认编译用户自定义的那个函数。
: N3 h  U' P5 J
  1. __weak void HAL_MspInit(void)
复制代码

; O0 b7 z8 `7 w7 |) N( H{
/ ]5 H; S. ~9 J, i/ F$ O3 Z/* 注意:这个函数不应该修改,当需要回调时,HAL_MspInit可以在用户文件中实现* /+ y7 c6 m) J! Z, M6 M& C
}
$ z0 b+ R& {2 F至此我们明白了,stm32mp1xx_hal_msp.c文件中对HAL_MspInit回调函数进行了重定义,文件包含用户应用程序中会用到的外围设备的MSP初始化和取消初始化代码(主例程和回调)。而回调函数可以被用户在其它地方重新定义,即使用户没有重新定义,系统也会默认编译带了weak定义的弱函数,这样说明,stm32mp1xx_hal_msp.c文件并不是必须的,即使删掉以后重新编译,工程也不会报错。毕竟stm32mp1xx_hal_msp.c文件是STM32CubeIDE自动生成的,我们就不删除了,以后我们也可以此文件中添加我们重新定义的回调函数。7 [+ Y3 W+ a; q' z( {$ O+ |) r4 O
stm32mp1xx_it.c文件
% x4 s7 T6 ]; _  Q6 t. u$ D% p% Bstm32mp1xx_it.c文件是STM32CubeIDE自动生成的,官方的例程模板里有这个文件。/ S) w7 `$ ^% {2 t& i* Q9 q

2 z% l$ \+ I/ v, [" ~ 92bee21616a34bfd835a7008bc220895.png 6 T" H0 e- l7 S" X8 O
, v9 h7 G* D  e1 r: @

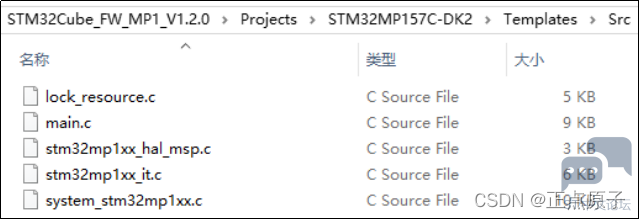

图8.3. 11 ST官方模板文件
* [; _; I0 s$ Y' c+ K' Estm32mp1xx_it.c文件包含异常处理程序和外设中断服务程序,文件中有调用HAL_IncTick函数来保证Systick每隔1ms产生一次中断(我们在7.4.2的第1小节有分析)。中断服务函数也可以编写在其他文件中,比如各个硬件的驱动文件里面,既然STM32CubeIDE生成了此文件,那我们就利用此文件好了,在以后的项目开发中,我们的中断服务函数都可以在此文件中添加。( q5 W2 X% f( k4 W6 ^8 E
syscalls.c文件  ]1 n9 p+ A* i" R
syscalls 翻译过来是系统调用的意思。syscalls.c是MCU最小系统调用文件,由STM32CubeIDE 自动生成。打开文件,文件调用了一些C函数库,例如标准输入输出函数stdio.h,还有返回错误事件错误码的errno.h函数等,这些函数的具体实现,可以参考Newlib 或者libc说明手册。5 @0 |4 B6 {7 i. W" H" S4 _
注:
, L1 }# V+ f' e3 n6 d8 {! uNewlib和libc是一个开源的、面向嵌入式系统的C运行库,可以将这些库移植到我们工程代码中0 e" H3 J9 L) d" o& G+ p
syscalls.c文件中还有getpid(取得进程识别码)函数,例如_write函数和_read函数,如果我们做串口实验会遇到printf的重定向问题,printf的调用流程是先调用_write函数,再调用__io_putchar或__io_getchar函数,那么我们可以直接调用syscalls.c文件,然后根据需要可以修改里边的内容。
- \8 Z+ L1 u/ M5 n( H# Ksysmem.c文件
# A1 h9 G0 V. ?sysmem.c文件,翻译过来就是和系统内存有关的文件,此文件是STM32CubeIDE系统内存调用文件,文件中调用了_sbrk函数,将内存分配给newlib堆,并由malloc使用。其实也是C库函数,可以参考Newlib 或者libc说明手册进一步了解,此函数不是重点介绍内容。4 D: r# d$ n5 c4 T; {
4. Startup文件夹
  U" ]/ F) R5 ^, UStartup下是启动文件startup_stm32mp157daax.s,此启动文件和我们之前6.3.5小节讲解的CMSIS文件夹中的startup_stm32mp15xx.s文件是一样的,它是是系统上电后第一个运行的程序,主要用于:
( k" D$ B& G6 X. t0 M' h- T①设置栈指针SP;
) |- G, U4 p* g! G: r  z, s②设置初始PC= Reset_Handler;
0 u7 j, ?3 Z* U, O* R③设置中断向量表入口地址,并初始化向量表;& B/ V! J8 u6 w7 t9 U3 ~
④初始化.data 和 .bss 段;
+ w; g/ s0 b+ m5 r# R⑤跳转到C库中的main* G+ U) j3 p; B0 a
关于此文件的详细内容,可以再返回到6.3.5小节进行了解。
! |: r- S9 @/ w! [) x( |5. Drivers文件夹

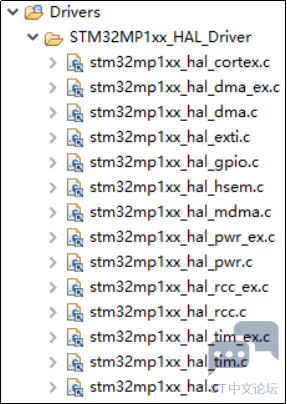

( x4 Z0 [8 p: R0 `( {Drivers文件夹下就是HAL库了,里边的文件是STM32CubeIDE从之前下载的STM32CubeMP1固件包中拷贝的。记得我们之前在创建工程的时候采用默认配置,或者在4.1.2的第4小节操作中,在STM32CubeMX插件中配置了Copy only the necessary library files选项,意思就是,生成工程时,会从STM32CubeMP1固件包中拷贝需要用到的HAL库文件,没用到的不会拷贝,这样生成的工程就比较精简和小巧。
6 v: M! _$ H) }5 e6 T$ A# ?4 Y, \: o$ U$ b5 @3 ?/ \& w
% k: z  D* y$ \9 U) u! Q3 V# i: B3 T, U) w
图8.3. 12工程的Drivers文件夹
5 V1 J( [0 @& a/ j3 o& S$ v+ }2 {& E' h# p8 b
  k% v0 s4 u( p, S: ?- H6 [; a8 R- }5 `0 s! h# F; o( r: \
图8.3. 13 CubeMX的配置- n# ]* y8 ^# y- o2 \
& S& M1 k- a" [  w
6. Debug文件夹: K; N& n7 A0 j
Debug文件夹下就是编译生成的文件。Common、Core和Drivers文件夹下有编译生成的中间文件。Debug文件夹根目录下有编译生成的可执行.elf文件和bin格式文件,这些格式的文件可以通过配置STM32CubeIDE来生成,我们在4.2.4小节有讲解怎么配置。.map文件是地图文件,.list文件是反汇编文件,makefile文件是控制工程编译规则的文件,这些文件我们在6.3.6小节有讲解。2 s, h" o3 y% h* j: K" b, M
8 d3 H; I5 u  \4 s/ ^9 X
1 z5 ^& M0 b5 V4 E4 {( w# v8 _5 G
图8.3. 14 Debug文件夹. o4 a6 z  e( a& |
7. Release文件夹
/ f3 p6 b5 E3 e3 \; b对应Release发行版编译生成的文件,我们有在4.2.5小节介绍过。
( p; f' E4 Q# j) S8 \: T3 K2 ?' ~/ T- c! k) B
8.4 章节小结, P' v5 F, X% Y' k
本章节,我们主要分析了第四章STM32CubeIDE第一个工程的结构,结合前面第六和第七章中对STM32CubeMP1固件包中重要文件的分析,我们将工程中的文件关系用下一张简图来描述(图中省略了部分.c文件和.h文件):
! C) A" D) M* A5 k. t( m0 e$ Y" Q4 [0 t5 f7 a# X+ o' G' L5 Z
图8.4. 1 CubeIDE工程文件关系9 l* M& Q8 D% t9 J4 Y. \, g

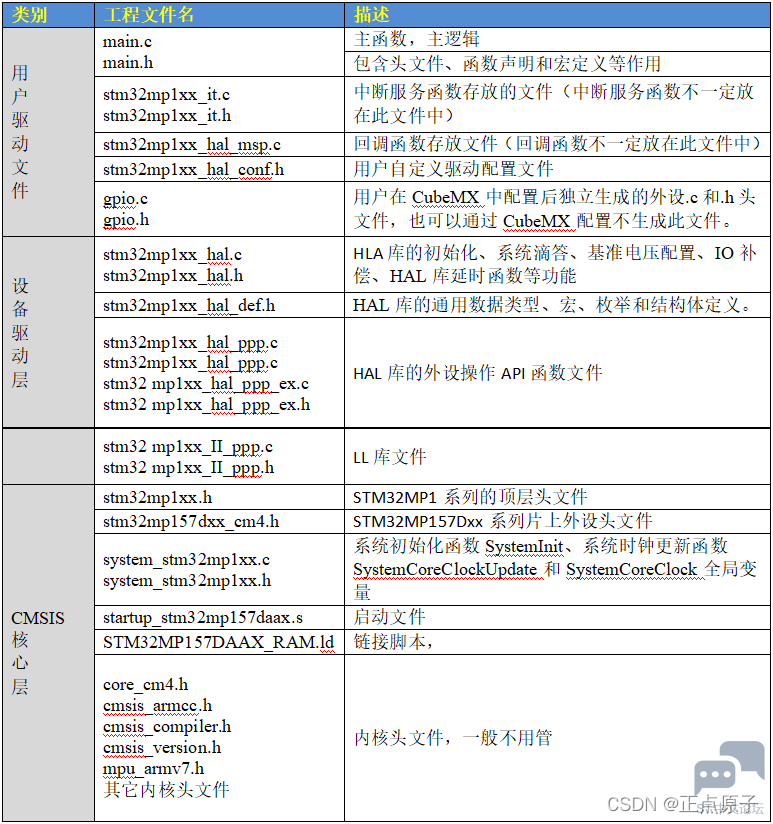

在STM32CubeIDE工程中的文件,主要分为三个部分,分别为CMSIS核心层、设备驱动层和用户程序文件,我们将其用一个表格来说明:
1 g3 U, S7 Z- Q. J' V. F
5 p  H2 u2 i6 s1 R/ Y e29221f99b8f464a84e3ce7d4c0cdd78.png 3 |% t: h) E6 N- n) {. w

: a" M9 e3 n- ~$ B- C  W表8.4. 1 CubeIDE工程描述
