RGB转HDMI实验
& P( F( L' `! G. K$ M+ e% f7 i! f目前大多数的显示器都提供了HDMI接口，HDMI的应用范围也越来越广，但是STM32MP157这颗芯片原生并不支持HDMI显示。我们可以通过RGB转HDMI芯片将RGB信号转为HDMI信号，这样就可以连接HDMI显示器了。本章我们就来学习一下如何在正点原子的STM32MP1开发板上实现RGB转HDMI。

2 p8 c2 K7 q0 c- |! S4 f& I41.1 RGB转HMDI简介
: l# B' i1 z% p1 S5 nSTM32MP157这颗SOC没有HDMI外设，只有RGB屏幕接口，因此只能通过RGB转HDMI的芯片来实现HDMI连接。效果肯定是没法和原生支持HDMI接口的SOC比，当个玩具来玩一下还是可以的。因此本质上来讲还是RGB驱动，并非原生的HDM驱动。

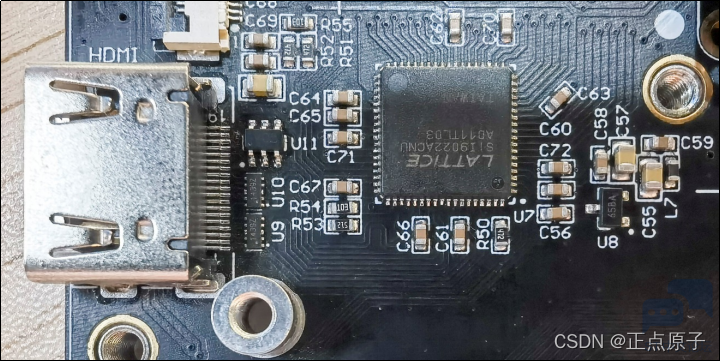

正点原子的STM32MP1开发板提供了RGB转HDM模块，如图41.1.1所示：

) U1 p! T) L' v2 p& _/ t) X7 P( K图41.1.1 Sii9022A芯片
这里我们使用Sii9022A这颗芯片来完成RGB转HDMI，Sii9022A以前是Silicon Image公司出品的，但是Silicon Image后来被Lattice收购了。
$ N( F+ K- L% s) e/ v) ?SiI9022A是一款HDMI传输芯片，适用于高清便携相机、数字相机和个人移动设备，可以灵活的将其他音视频接口转换为HDMI或者DVI格式。SiI9022A支持预编程HDCP键码，可以完全自动进行HDCP检测和鉴定。SiI9022A是一个视频转换芯片，支持输入视频格式有：xvYCC、BTA-T1004、ITU-R.656，内置DE发生器支持SYNC格式(RGB格式)。输出格式支持：HDMI、HDCP和DVI、最高支持1080P视频输出、支持HDMI A、HDMI C和Micro-D连接器。SiI9022A功能非常多，具体使用什么功能需要进行配置，因此SiI9022A提供了一个I2C接口用于配置。
7 R8 F/ r/ v  @6 N! W' y41.2 硬件原理图分析
我们先进行SiI9022A的硬件原理分析，打开开发板底版原理图，原理如图41.2.1所示：

- K6 R/ U, O: c

图40.2.1 SiI9022A的原理图
上图就是板载的HDMI接口，在图中可以看出HDMI模块分为4部分：RGB接口、I2C2接口、I2S2音频接口和HDMI_CEC接口。主要还是使用RGB接口引脚获取显示数据，SiI9022A使用I2C来进行配置，这里使用STM32MP1的I2C2接口，使用到了到PH4和PH5这两个引脚。另外还有一个中断INT一个复位HDMI_RESET分别连接到PH6和PA3引脚上。在本章节里主要是实现HDMI的显示功能，其它接口就不用管它。
+ z5 B5 C( E& ^41.3 实验驱动编写
41.3.1 修改设备树
1、设置I2C2的pinmux
0 C: |( Q7 T3 Q6 K1 g  J- R, X8 C如果要实现HDMI显示，就要给SiI9022A提供RGB接口和I2C2接口，RGB接口在《第三十九章LCD驱动》的39.5小节讲解了如何修改，这里就不再讲解了。我们主要看一下I2C2接口的pinmux配置，打开stm32mp15-pinctrl.dtsi文件，然后找到如下内容：

1. 示例代码41.3.1.1 I2C2的pinmux
   7 J- |9 u! z8 N1 b! E5 m) U7 z' O9 e
2. 1  i2c2_pins_a: i2c2-0 {

3. 2                  pins {

4. 3                       pinmux = <STM32_PINMUX('H', 4, AF4)>,         /* I2C2_SCL */

5. 4                              <STM32_PINMUX('H', 5, AF4)>;         /* I2C2_SDA */
   0 X3 @% G2 h1 G3 G4 A) N
6. 5                       bias-disable;
   & M* Y3 P/ x: U6 G
7. 6                       drive-open-drain;
   8 V. B% _( y  z
8. 7                       slew-rate = <0>;
   " w! T! U: |, q
9. 8           };

10. 9  };
    - a! _7 s  L" U! ?1 N2 K
11. 10
    - c$ W7 w& Y+ _5 U: m7 D  k. M" ]
12. 11 i2c2_pins_sleep_a: i2c2-1 {
    6 p3 m3 ?+ a# J# d7 @& E
13. 12          pins {
    * ^5 ?% G: j! C; O+ M% s# `; d
14. 13              pinmux = <STM32_PINMUX('H', 4, ANALOG)>,        /* I2C2_SCL */

15. 14                             <STM32_PINMUX('H', 5, ANALOG)>;        /* I2C2_SDA */

16. 15          };
    ) S! Y4 E6 T& _8 s" W
17. 16 };

复制代码

7 i8 R. j6 A( p6 g1 ^: e, Y示例代码41.3.1.1中，定义了I2C2接口的两个pinmux配置分别为：i2c2_pins_a和i2c2_pins_sleep_a。第一个默认的状态下使用，第二个是在sleep状态下使用。

2、添加HDMI的电源节点
Sii9022A需要一个1.2V电压，这个开发板上已经提供了，图40.2.1中原理图上的XC6206P122MR芯片就是1.2V电源芯片。我们还需要在设备树中添加1.2V电压节点，供Sii9022A驱动程序使用。打开stm32mp157d-atk.dts文件，在根节点下添加如下内容所示：

1. 示例代码41.3.1.2 HDMI的电源节点
   5 |! A$ h$ }1 \/ h- }
2. 1   v1v2_hdmi: regulator-v1v2-hdmi {

3. 2       compatible = "regulator-fixed";

4. 3       regulator-name = "v1v2_hdmi";
   9 o6 ~" i$ G+ C- d: S. g. i
5. 4       regulator-min-microvolt = <1200000>;

6. 5       regulator-max-microvolt = <1200000>;
     k5 a' ]6 d- k$ ^4 l: r% p
7. 6       regulator-always-on;

8. 7       regulator-boot-on;
   ! z  A' k: h& T
9. 8   };

复制代码

这个没啥解析的就是提供一个简单的电压。

( \, O' C: [+ k/ J3、在i2c2节点追加HDMI子节点
) Q( }* F' Y! i' Y5 t8 B) _6 ~在讲解LCD驱动就告诉了各位，RGB接口是不用再次修改，我们只需要提供一个接口用来接收LTDC数据，HDMI就是用来接收LTDC接口的。在stm32mp157d-atk.dts文件下，用追加节点方式，把i2c2节点追加如下内容：

1. 示例代码40.3.1.3 追加的I2C2节点内容

2. 1   &i2c2 {
   6 F) w( o+ N2 _) J, [. ~
3. 2       pinctrl-names = "default", "sleep";
   / D' e2 s( b% R9 n( {6 Q- j' W# V
4. 3       pinctrl-0 = <&i2c2_pins_a>;

5. 4       pinctrl-1 = <&i2c2_pins_sleep_a>;

6. 5       status = "okay";
   ! D' ]7 N3 o' _
7. 6

8. 7       hdmi: hdmi-transmitter@39 {

9. 8           compatible = "sil,sii9022";
   6 k" ?* r+ q* ~' g$ O
10. 9           reg = <0x39>;

11. 10          iovcc-supply = <&v3v3>;
      w6 J6 o6 {9 K9 w$ P
12. 11          cvcc12-supply = <&v1v2_hdmi>;

13. 12          reset-gpios = <&gpioa 3 GPIO_ACTIVE_LOW>;
    4 l$ L5 w, f( Y7 F# U
14. 13          interrupts = <6 IRQ_TYPE_EDGE_FALLING>;

15. 14          interrupt-parent = <&gpioh>;
    % z5 |5 p0 Z3 G4 A, G+ S
16. 15          #sound-dai-cells = <1>;
    . s9 i8 x- O4 t" F
17. 16          status = "okay";
    ! |% j4 e$ e6 q  @
18. 17

19. 18          ports {
    : t8 y2 `7 M& F& j  n
20. 19              #address-cells = <1>;

21. 20              #size-cells = <0>;

22. 21
    $ K( H; H# c/ i3 a
23. 22              port@0 {
    . o  O9 `6 h1 ?3 C& U, m4 X
24. 23                  reg = <0>;
    / K( d, O% k# G0 p- b
25. 24                  sii9022_in: endpoint {
    ' D+ @9 o- p* A" C" f* r, Z; X6 l
26. 25                      remote-endpoint = <<dc_ep0_out>;
    $ u* P# g7 O' R  p
27. 26                  };

28. 27              };
    / M0 E2 H! |3 |) ]' }
29. 28          };

30. 29      };

31. 30  };

复制代码

第2~4行，配置了I2C2的两个pinmux设置。
第7~29行，就是I2C2下的HDMI子节点，接着我们就分析这个节点比较重要的属性的作用。第12行，设置复位引脚为PA3，低电压有效。第13~14行，设置中断引脚为PH6，下降沿有效。第22~27行，port节点就是用来接收LTDC数据的接口，第25行就是引用了ltdc_ep0_out节点。
! K# Y9 l, w) k6 y0 z& N- s" @5 R这里只是告诉了HDMI从LTDC接口获取数据，还需要告诉LTDC节点我们数据输出到HDMI，我们需要修改ltdc节点，修改完成以后的ltdc节点如下所示：

8 Q0 n3 m/ h5 p

1. 示例代码40.3.1.4 基于HDMI接口的LTDC
   9 c& `2 @" U. s7 W9 Q: |
2. 1   <dc {

3. 2       pinctrl-names = "default", "sleep";
   ) x% R' a/ n8 c+ H1 H
4. 3       pinctrl-0 = <<dc_pins_b>;
   ) L" d; v, [5 u* I$ u
5. 4       pinctrl-1 = <<dc_pins_sleep_b>;
   ( T. e6 s) Y$ G( K
6. 5       status = "okay";
   $ r* u2 |: ~7 u7 m* m
7. 6

8. 7       port {

9. 8           #address-cells = <1>;

10. 9           #size-cells = <0>;
    ' ^' h: r8 @5 J$ c( j
11. 10

12. 11          ltdc_ep0_out: endpoint@0 {
    ' [% V0 n/ P  R1 o5 T- c% v
13. 12              reg = <0>;

14. 13              remote-endpoint = <&sii9022_in>;

15. 14          };
    $ z0 P7 l- t; ]
16. 15      };
    7 A( A4 i8 j4 X0 _
17. 16  };

复制代码

/ B1 F* {+ K2 J* v' C. J% ~! |第13行，就是告诉LTDC接口，数据输出到HDMI。
注意，我们需要将panel_rgb节点屏蔽掉，否则编译设备树的时候会如下所示警告：

# w6 F+ U; F  u( l! k8 bWarning (graph_endpoint): /panel-rgb/port/endpoint: graph connection to node ‘/soc/display-controller@5a001000/port/endpoint@0’ is not bidirectional
* b0 Z+ I) j2 ^+ @. _, o: Q最后执行“make dtbs”命令，重新编译设备树。
41.3.2 使能内核自带的sii902x驱动
* O% j4 ]4 r4 n, R! O' e: OST提供的linux内核已经集成了sii902x驱动了同已经使能了，我们还是需要教大家如何使能这个配置，配置路径如下：
- L2 F: x6 h% m/ j1 ]/ |7 S$ D/ M-> Device Drivers
; g  Y8 d+ o- c/ M7 b; ~5 t-> Graphics support
-> Display Interface Bridges
-> <*> Silicon Image sii902x RGB/HDMI bridge //选中
/ Q# `# K' C& f4 ^7 j' p$ A, x

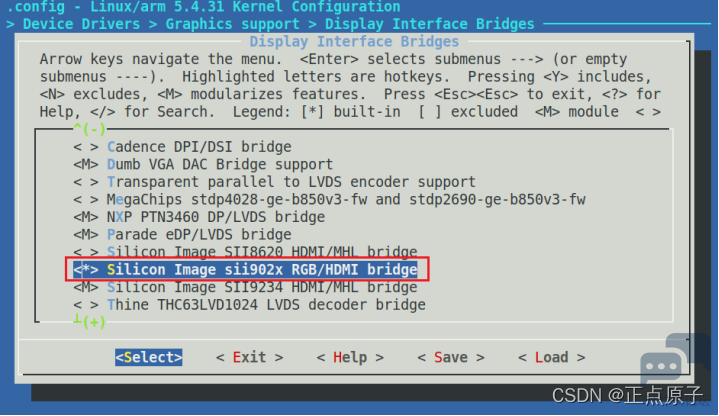

3 J. V% q; K! K# J% A' O将sii902x驱动编译进Linux内核中，如图41.3.2.1所示：
% y, r1 [$ k/ P( ?' F# i
& u% S7 c( r8 \! n
6 e0 d$ K+ ^$ A" Y( M, V
图41.3.2.1 使能sii902x驱动
内核默认已经使能了sii902x驱动，如果没使能的话就按照上述方法使能，然后重新编译内核，得到新的内核和设备树。
41.4 RGB转HDMI测试

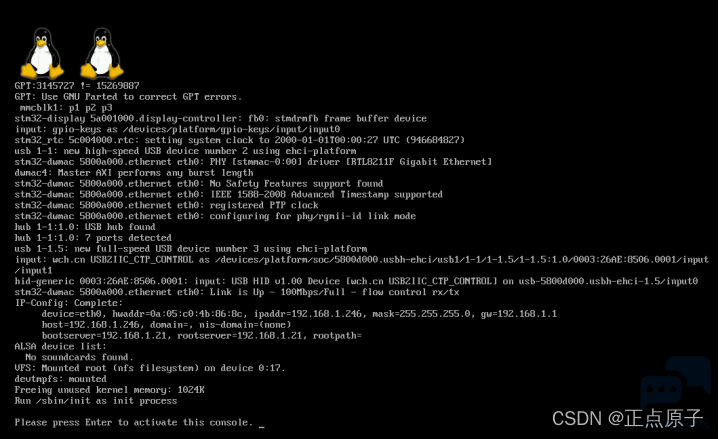

使用HDMI线将开发板和显示器连接起来，然后使用新编译得到的内核和设备树启动开发板，如果驱动工作正常，那么就会在HDMI显示器上显示信息，如图41.4.1所示(屏幕截图)：



图41.4.1 显示器显示
: C( Q! _4 G! s- X3 f( C至此HDMI驱动工作正常，我们可以使用HDMI显示器来进行Linux下的图形开发，但是本教程后续依旧会使用LCD屏幕，大家根据自己的喜好选择HDMI显示器还是LCD屏幕即可。
