设备树详解
简介
4 |! u9 ~$ g7 k" c) B在传统Linux内核中，ARM架构的板极硬件细节过多地被硬编码在arch/arm/plat-xxx和arch/arm/mach-xxx，比如板上的platform设备、resource、i2c_board_info、spi_board_info以及各种硬件的platform_data，这些板级细节代码对内核来讲只不过是垃圾代码。而采用Device Tree后，许多硬件的细节可以直接透过它传递给Linux，而不再需要在kernel中进行大量的冗余编码。导致ARM的merge工作量较大。
; }/ k  E7 j/ R" `0 u
之后经过一些讨论，对ARM平台的相关code做出如下相关规范调整，这个也正是引入DTS的原因。

# J( x" r' |6 K; z; }1、ARM的核心代码仍然保存在arch/arm目录下
+ b' N. S6 k1 A/ A8 T# Q* C8 X/ u) N
& d) H& }5 g9 Q) N0 O2、ARM SoC core architecture code保存在arch/arm目录下

; y& |0 a" l4 t$ @( [( g3、ARM SOC的周边外设模块的驱动保存在drivers目录下

4、ARM SOC的特定代码在arch/arm/mach-xxx目录下
4 A  v/ x/ w/ ~$ w5 a
5、ARM SOC board specific的代码被移除，由DeviceTree机制来负责传递硬件拓扑和硬件资源信息。

& g# M9 w, ~4 m5 a% M本质上，Device Tree改变了原来用code方式将硬件配置信息嵌入到内核代码的方法，改用bootloader传递一个DB的形式。对于嵌入式系统，在系统启动阶段，bootloader会加载内核并将控制权转交给内核，此外，还需要把上述的三个参数信息传递给kernel，以便kernel可以有较大的灵活性。在linux kernel中，Device Tree的设计目标就是如此。

: @; X6 _7 ~/ \+ ?7 `在devie tree中，可描述的信息包括：
# j/ Q3 H$ Z9 c- W+ U$ ~
( c2 Y( V) Y" a' u# _6 X' g1、CPU的数量和类别

2、内存基地址和大小

8 F1 k2 v+ D3 s4 h; c& M3、总线和桥

5 p! V5 ?  D7 i+ p4、外设连接

5、中断控制器和中断的使用情况

1 X9 M; c& K0 X# I- z! J" G4 Q6、GPIO控制器和GPIO使用情况
3 W3 S* V) c+ [+ Z3 P( H  r
4 x, v; Q/ L" z' ^8 v7、clock控制器和clock使用情况
  ^& k) ]: d, E6 o
它基本就是一棵电路板上的CPU、总线、设备组成的树，Bootloader会将这棵树传递给内核，然后内核来识别这棵树，并根据它展开出Linux内核中的platform_device、i2c_client、spi_device等设备，而这些设备用到的内存、IRQ等资源，也被传递给内核，内核会将这些资源绑定给展开的相应设备。
. u/ w' S2 e# W- z7 R3 H6 _
Linux内核从3.x开始引入设备树的概念，用于实现驱动代码与设备信息相分离。在设备树出现以前，所有关于设备的具体信息都要写在驱动里，一旦外围设备变化，驱动代码就要重写。引入了设备树之后，驱动代码只负责处理驱动的逻辑，而关于设备的具体信息存放到设备树文件中，这样，如果只是硬件接口信息的变化而没有驱动逻辑的变化，驱动开发者只需要修改设备树文件信息，不需要改写驱动代码。比如在ARM Linux内，一个.dts(device tree source)文件对应一个ARM的machine，一般放置在内核的"arch/arm/boot/dts/"目录内，比如stmp1a-dk1参考板的板级设备树文件就是"arch/arm/boot/dts/ stm32mp157a-dk1.dts"。这个文件可以通过make dtbs命令编译成二进制的.dtb文件供内核驱动使用。
5 N" b' ]; j4 s, N% ^# {
基于同样的软件分层设计的思想，由于一个SoC可能对应多个machine，如果每个machine的设备树都写成一个完全独立的.dts文件，那么势必相当一些.dts文件有重复的部分，为了解决这个问题，Linux设备树目录把一个SoC公用的部分或者多个machine共同的部分提炼为相应的.dtsi文件。这样每个.dts就只有自己差异的部分，公有的部分只需要"include"相应的.dtsi文件, 这样就是整个设备树的管理更加有序。我这里用Linux4.19.94源码自带的goodix touchscreen触摸芯片为例来分析设备树的使用和移植。这个触摸芯片的设备树节点信息在"
Documentation/devicetree/bindings/input/touchscreen/goodix.txt"有详细说明，其驱动源码是" drivers/input/touchscreen/goodix.c"。

基础知识介绍
dts
硬件的相应信息都会写在.dts为后缀的文件中，每一款硬件可以单独写一份例如stm32mp157a-dk1.dts，一般在Linux源码中存在大量的dts文件，对于arm架构可以在arch/arm/boot/dts找到相应的dts，一个dts文件对应一个ARM的machie。

dtsi
值得一提的是，对于一些相同的dts配置可以抽象到dtsi文件中，然后类似于C语言的方式可以include到dts文件中，对于同一个节点的设置情况，dts中的配置会覆盖dtsi中的配置。
! v: K  L8 ]; d3 m  `, i$ }
6 ~5 ~" I- v& w1 @dtc
dtc是编译dts的工具，可以在Ubuntu系统上通过指令apt-get install device-tree-compiler安装dtc工具，不过在内核源码scripts/dtc路径下已经包含了dtc工具；
1 k4 q* ~- R5 I7 X
dtb
dtb(Device Tree Blob)，dts经过dtc编译之后会得到dtb文件，dtb通过Bootloader引导程序加载到内核。所以Bootloader需要支持设备树才行；Kernel也需要加入设备树的支持；

DTS结构

1. /dts-v1/;
   " M0 ~' \: a9 e9 o
2. / {
   - s# L" N4 T! q, c' }2 P
3. node1 {

4. a-string-property = "A string";
   ' L  c1 H* B7 F% @5 M( ]% C% J& r
5. a-string-list-property = "first string", "second string";

6. // hex is implied in byte arrays. no '0x' prefix is required
   " ~; `& {2 R% A+ p7 A: r4 v
7. a-byte-data-property = [01 23 34 56];
     E+ t( _' Y( g# o6 P8 L4 b9 U
8. child-node1 {
   - a4 I2 m: [2 `5 Z1 M- {
9. first-child-property;
   - Q" R- x5 \/ a+ |+ a# `
10. second-child-property = <1>;
    5 I9 v+ e1 Y& @/ h$ `: J
11. a-string-property = "Hello, world";

12. };
    ( B, h& _/ x0 ]* i) s0 L, X5 ~: S* I
13. child-node2 {

14. };
    3 [9 n% Y+ @0 ]+ V6 P
15. };
    , G7 o( Y" @7 u' P0 L& `- u
16. node2 {

17. an-empty-property;
    ! {% G! j% F' p3 }/ ?6 _, U
18. a-cell-property = <1 2 3 4>; /* each number (cell) is a uint32 */
    ' M+ @2 K# I" p, r4 @
19. child-node1 {
    7 O& ?% |0 j1 F' t
20. };

21. };

22. };
    8 Y4 ^3 a* O) u6 k5 m

复制代码

& U' Q7 f, N: q/ S) Gdevice tree的基本单元是node。这些node被组织成树状结构，除了root node，每个node都只有一个parent。一个device tree文件中只能有一个root node。每个node中包含了若干的property/value来描述该node的一些特性。每个node用节点名字（node name）标识，节点名字的格式是node-name@unit-address。如果该node没有reg属性（后面会描述这个property），那么该节点名字中必须不能包括@和unit-address。unit-address的具体格式是和设备挂在那个bus上相关。例如对于cpu，其unit-address就是从0开始编址，以此加一。而具体的设备，例如以太网控制器，其unit-address就是寄存器地址。root node的node name是确定的，必须是“/”。
7 a& o* u9 r& i% X# ^3 k1 S" I
也就是说设备树源文件的结构为:
5 ~0 b& w$ o) {8 p; H; v1个root节点”/”;
' t( a# w% |4 a. M- }7 iroot节点下面含一系列子节点，“node1” and “node2”
节点node1和下又含有一系列子节点，“child-node1” and “child-node2”
# y$ X9 a6 Q7 m' }6 z各个节点都有一系列属性
( S' s! K/ y. @* h      这些属性可能为空，如an-empty-property
      可能为字符串，如a-string-property
1 O8 l' b( _1 T) y( ~8 T# M$ A      可能为字符串树组，如a-string-list-property
- C: j" a; q' d( z% A! D$ j2 d      可能为Cells（由u32整数组成），如second-child-property
DTS语法介绍
了解了基本的device tree的结构后，我们总要把这些结构体现在device tree source code上来。在linux kernel中，扩展名是dts的文件就是描述硬件信息的device tree source file，在dts文件中，一个node被定义成如下格式：

1. [label:] node-name[@unit-address] {
   : ?3 }4 A7 R, |! j" Q; K7 S
2. [properties definitions]

3. [child nodes]
     c) F9 Q! \* _. Y" q  @
4. }

复制代码

9 C9 n) `$ x* {/ W% d! Z! Y( ^“[]”表示option，因此可以定义一个只有node name的空节点，label方便在dts文件中引用。
2 U0 T. U8 w8 ?
基本数据类型：
5 i: {* l( d3 s2 Otext string（以null结束），以双引号括起来，如：string-property = “a string”；
- z$ U; G* f6 D1 b2 r) {8 `# xcells 是32位无符号整形数，以尖括号括起来，如：cell-property = <0xbeef 123 0xabcd1234>；
( o- w/ J3 Q% r, q! M0 _5 rbinary data 以方括号括起来，如：binary-property = [0x01 0x23 0x45 0x67]；
不同类型数据可以在同一个属性中存在，以逗号分格，如：mixed-property = “a string”, [0x01 0x23 0x45 0x67]，<0x12345678>；
多个字符串组成的列表也使用逗号分格，如：string-list = “red fish”,”blue fish”;
* B- L( O# y. I' z$ O3 S
6 f: Q8 q! k- D  d2 [7 U! k/ Sdts的组成
' W: v6 _$ u8 o1 A$ tcompatible
每一个dts文件都是由一个root的根节点组成，内核通过根节点“/”的兼容性即可判断它启动的是什么设备，其代码结构如下
+ e  a# @2 k5 A
C++ Code

1. / {

2. model = "HQYJ FS-MP1A Discovery Board";
   - v9 t5 u' J7 r
3. compatible = "st,stm32mp157a-dk1", "st,stm32mp157", "hqyj,fsmp1a";
   ; `6 ~6 b2 e1 T+ o
4. aliases {
   0 j4 o: M) W! o7 r4 ?0 [
5. ethernet0 = ðernet0;

6. serial0 = &uart4;
   9 [7 Z7 h- Y3 L' J# b
7. serial5 = &usart3;
   ! i  c. @3 O' Z" G/ f* N# w/ x$ `
8. };

9. chosen {

10. stdout-path = "serial0:115200n8";

11. };

12. ... ...

13. };


复制代码

+ n5 G4 p" h, y  z: Q$ imodel属性值是，它指定制造商的设备型号。推荐的格式是：“manufacturer，model”，其中manufacturer是一个字符串描述制造商的名称，而型号指定型号。
/ S1 ^2 {, J1 G' V+ r, F! G1 S
* g/ q3 V$ m  L) E$ I  e4 Z; S$ |; kcompatible属性值是,指定了系统的名称，是一个字符串列表，它包含了一个“<制造商>,<型号>”形式的字符串。重要的是要指定一个确切的设备，并且包括制造商的名字，以避免命名空间冲突。
$ f2 v( G  Y% w
chosen 节点不代表一个真正的设备，但功能与在固件和操作系统间传递数据的地点一样，如根参数，取代以前bootloader的启动参数，控制台的输入输出参数等。

% P: V+ u1 O8 P$ S% S#address-cells和#size-cells

1.


复制代码

#address-cells = <1>: 基地址、片选号等绝对起始地址所占字长，单位uint32。

! v) @+ B7 i! ^+ d5 p8 ^#size-cells = <1>: 长度所占字长，单位uint32。

9 u1 z+ j* E! P6 f3 {CPU addressing
+ v2 q3 Y& h2 m+ l) t在讨论寻址时，CPU节点代表了最简单的情况。 每个CPU都分配有一个唯一的ID，并且没有与CPU ID相关联的大小。

1.

2. cpus {

3. #address-cells = <1>;

4. #size-cells = <0>;

5. cpu0: cpu@0 {

6. compatible = "arm,cortex-a7";

7. device_type = "cpu";
   - L4 h0 V- B- W& f6 _' N/ ]. S4 @% y
8. reg = <0>;

9. clocks = <&rcc CK_MPU>;
   + e$ p8 o9 ~% o; y7 b( q
10. clock-names = "cpu";
    . [, M0 n: A) Z0 @1 V
11. operating-points-v2 = <&cpu0_opp_table>;

12. nvmem-cells = <&part_number_otp>;
    1 L( @4 j; L, u& M
13. nvmem-cell-names = "part_number";

14. };
    ' f7 a. `" k% t, F. z0 F! E0 b
15. cpu1: cpu@1 {

16. compatible = "arm,cortex-a7";
    2 P6 z! k: j2 e7 `- [1 T( ^) @
17. device_type = "cpu";
    4 _( c( `9 m: H
18. reg = <1>;

19. clocks = <&rcc CK_MPU>;

20. clock-names = "cpu";

21. operating-points-v2 = <&cpu0_opp_table>;

22. };

23. };

复制代码

在cpus节点，#address-cells被设置成了1，#size-cells被设置成了0。这是说子reg值是单独的uint32，它用无大小字段表示地址。在此情况下，这两个cpu分配到的地址为0和1。cpu节点的#size-cells是0因为每个cpu只分配到了一个单独的地址。

你仍然需要注意reg值班需要与节点名的值相匹配。按照惯例，如果一个节点有一个reg属性，那么这个节点名称必须包括unit-address,这是reg属性的第一个address值。
1 E8 P# Z% P6 h
, \3 ]+ I3 ^0 d8 P5 R0 x# |" vMemory Mapped Devices
与在cpu节点中单独的address值不同，内存映射设备被分配了一系列将要响应的地址，因此不仅需要包含内存的基地址而且还需要映射地址的长度，因此需要使用#size-cells用来表示在每个子reg元组中长度字段的大小。在以下示例中，每个address值为1 cell(32 bits),每个长度值也是1 cell,这在32 bit系统是比较典型的。64 bit设备也许会为#address-cells和#size-cells使用数值2，在device tree中获取64 bit addressing。

1.

2.
   4 t* p& x' N% N$ E/ e
3. /dts-v1/;
   0 M$ T2 ?6 u, c
4. / {
   ; _  y8 l; y6 J: d& C0 t5 m
5. #address-cells = <1>;
   : B5 ~, T8 g, a, a1 K
6. #size-cells = <1>;

7. ...

8. timers2: timer@40000000 {

9. compatible = "st,stm32-timers";
   # z) y3 j( m9 E/ q5 R
10. reg = <0x40000000 0x400>;

11. };

12. timers3: timer@40001000 {

13. compatible = "st,stm32-timers";

14. reg = <0x40001000 0x400>;
    $ C: d6 T5 b! M8 N
15. };
    * P/ a3 \9 L! ~1 F7 B1 o9 f9 b" Z( I
16. spi2: spi@4000b000 {
    * z2 v$ @) l( M8 l% f  _
17. compatible = "st,stm32h7-spi";

18. reg = <0x4000b000 0x400>;
    + I' m/ G- Y+ j, w' i
19. };
    7 D3 I3 M( c/ T6 |+ I; n. O
20. uart7: serial@40018000 {
    2 ]8 H3 l- }4 f# q$ x4 Z5 S& V, {
21. compatible = "st,stm32h7-uart";
    1 e; d& w  f  K+ P( i/ }- m) U9 i
22. reg = <0x40018000 0x400>;
    9 Z9 a* \/ M' P- O5 c
23. };
    ' N4 y/ g" D3 f( w5 i
24. sai1: sai@4400a000 {
    . d( E! j9 d- T( A/ f1 ^2 K; n
25. compatible = "st,stm32h7-sai";

26. reg = <0x4400a000 0x4>;
    , G% M6 N4 ]  a
27. };
    " }4 s( c, U, u5 y7 i5 D/ F
28. ...

29. };


复制代码

, ^6 ~. I+ a' `. c: gNon Memory Mapped Devices
2 \' ]* E* y5 C6 \! j处理器总线的其它设备为非内存映射设备。他们有地址范围，但不能被CPU直接寻址。母设备的驱动程序将代替CPU进行间接访问。以i2c设备为例，每个设备都分配了一个地址，但没有长度或范围与之相匹配。这与CPU地址分配很相似。
3 t$ Y! J- Q$ o' q
C++ Code
" u% \6 c- a" D4 t& c4 b

1.
   - ]- g/ H5 o9 A5 m, L
2.

3. etf: etf@50092000 {
   9 A' k6 s5 ^) }+ P' C0 i
4. compatible = "arm,coresight-tmc", "arm,primecell";

5. reg = <0x50092000 0x1000>;

6. clocks = <&rcc CK_TRACE>;
   # F; C9 [+ f8 p7 @1 m0 j$ P
7. clock-names = "apb_pclk";

8. ports {
   9 v% Z0 k# a' ?" u+ v
9. #address-cells = <1>;

10. #size-cells = <0>;
    . ^; ^5 E9 d. G2 [* \5 b, ~- ]$ Y& ~
11. port@0 {
    / {" D1 i% X# }- t  _
12. reg = <0>;
    " ~3 b. I6 W$ A' ~5 X$ L
13. etf_in_port: endpoint {
    ' P3 x6 ?- c1 D2 k
14. slave-mode;
    % w" t% I% U; U/ q- e
15. remote-endpoint = <&funnel_out_port0>;

16. };
    6 S0 u7 H0 k/ ~! G0 ]
17. };

18. port@1 {

19. reg = <0>;

20. etf_out_port: endpoint {

21. remote-endpoint = <&tpiu_in_port>;

22. };
    9 }4 Q6 u' S7 R# n
23. };
    * l. n. s$ t2 k
24. };
    ) ^3 \" [) ~& [# f7 l
25. };

复制代码

4 i/ p. V" K* W" ?0 Q  tRanges (Address Translation)
+ N. r' S9 f, `前面已经讨论过如何向设备分配地址，但此时这些地址只是本地设备节点，还没有说明如何从那些地址里映射到cpu可以使用的地址。根节点经常描述地址空间的CPU视图。根节点的子节点已经使用了CPU的address domain，所以不需要任何明确的映射。例如，serial@101f0000设备被直接分配了地址0x101f0000。

根节点的非直接子节点是无法使用CPU的address domain的。为了在deivce tree获取内存映射地址必须指定如何从一个域名将地址转换到另一个。Ranges属性就用于此目的。以下是添加了ranges属性的device tree示例。
* I; ^- ]9 U, r* ~! H3 [

1.
   ! h$ }6 {6 j) y0 x$ ^1 H: X
2. m4_rproc: m4@0 {
   ( G/ L" C* o4 @
3. compatible = "st,stm32mp1-rproc";
   $ x% c) ]7 P. H# R8 {. y
4. #address-cells = <1>;

5. #size-cells = <1>;
   . u* @& ?/ s; W1 J
6. ranges = <0x00000000 0x38000000 0x10000>,
     g6 X+ W* P* Y1 I" `# e. t
7. <0x30000000 0x30000000 0x60000>,
   " L( M6 b7 i# L: K, @  n
8. <0x10000000 0x10000000 0x60000>;
   3 r" s% T* S* w5 R# p0 w+ b  ]. ?
9. resets = <&rcc MCU_R>;
   7 p" F, C( w) B
10. reset-names = "mcu_rst";

11. st,syscfg-pdds = <&pwr 0x014 0x1>;
    ! q" H, a, U5 Z# I
12. st,syscfg-holdboot = <&rcc 0x10C 0x1>;
    " J/ V! ~' G: F$ Q+ _
13. st,syscfg-tz = <&rcc 0x000 0x1>;
    # z5 }2 M$ f. }5 B0 v
14. st,syscfg-rsc-tbl = <&tamp 0x144 0xFFFFFFFF>;
    $ G$ v% ~  D" w" ?  t& v/ V
15. status = "disabled";

16. m4_system_resources {
    6 {3 h! ^3 ?& g
17. compatible = "rproc-srm-core";

18. status = "disabled";

19. };
    - y) Q$ v8 \0 L" S2 {
20. };

复制代码

) w1 O& s. b, f! v! ?0 Q& M( Iranges是一个地址转换列表。每个输入ranges表格的是包含子地址的元组，母地址和子地址空间的范围大小。每个字段的大小都由获取的子地址的#address-cells值，母地址的#address-cell值和子地址的#size-cells值而定。以外部总线为例，子地址是2 cells，母地址是1 cell,大小也为1 cell。

) w3 `! R+ |) p# istatus

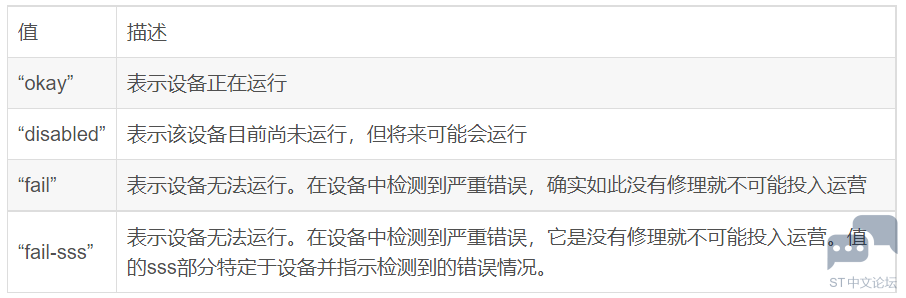

device tree中的status标识了设备的状态，使用status可以去禁止设备或者启用设备，看下设备树规范中的status可选值。


, M2 `$ H; M: l5 h5 B% j$ L0 E& {

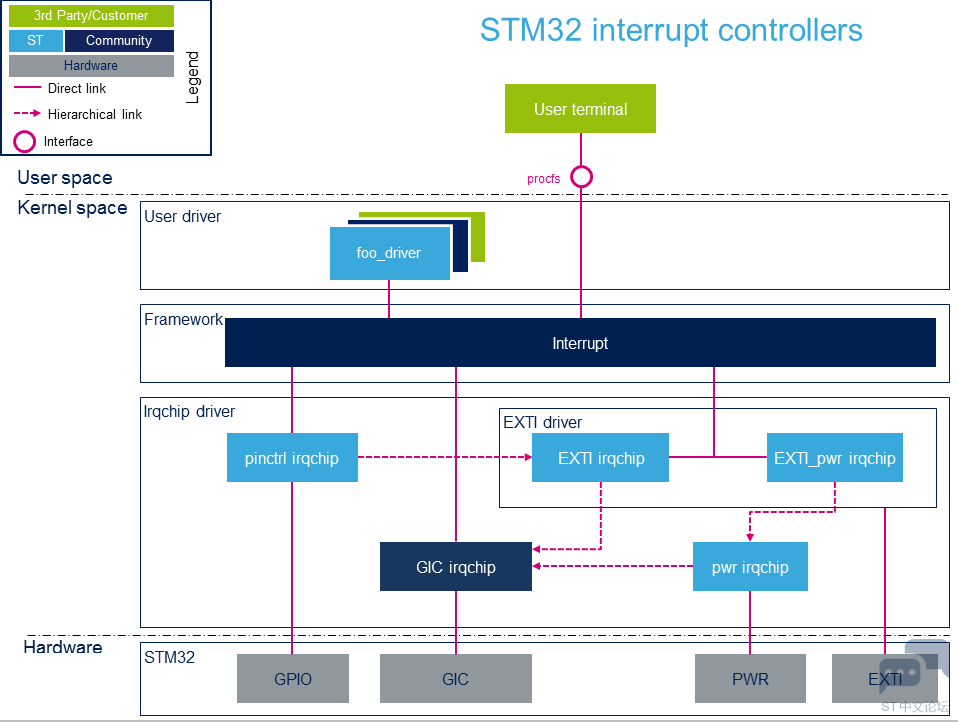

4 o! f8 i1 U1 R  H1 G( p中断映射

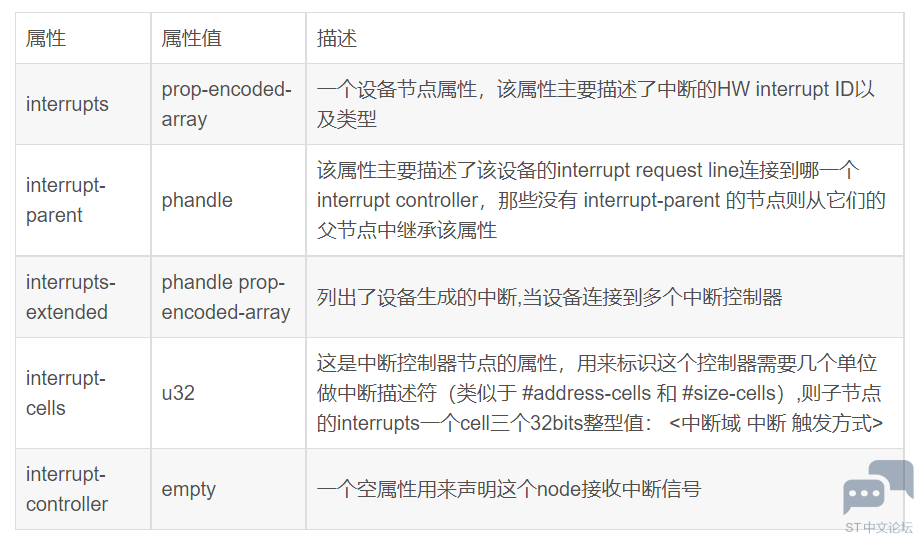

与遵循树的自然结构而进行的地址转换不同，机器上的任何设备都可以发起和终止中断信号。另外地址的编址也不同于中断信号，前者是设备树的自然表示，而后者者表现为独立于设备树结构的节点之间的链接。
; U! G- I2 K" S

3 B, Q5 }& S& J2 u, }% B1 X
1 R# P: ^, K& L$ Q, `' h下面显示了ADC控制器中断设备片段

1.

2.

3. adc: adc@48003000 {
   % L* b( Z- K; b$ }' v2 ~3 s# |
4. compatible = "st,stm32mp1-adc-core";
   ! V) b: \5 H9 ?% F6 }
5. reg = <0x48003000 0x400>;

6. interrupts = <GIC_SPI 18 IRQ_TYPE_LEVEL_HIGH>,

7. <GIC_SPI 90 IRQ_TYPE_LEVEL_HIGH>;
   ) Z  x1 j4 J8 U% v7 x, q
8. clocks = <&rcc ADC12>, <&rcc ADC12_K>;
   " b+ {" M  s5 ]' O* F7 ?. I' }
9. clock-names = "bus", "adc";
   ( N0 W9 V9 a( H' [
10. interrupt-controller;

11. st,syscfg-vbooster = <&syscfg 0x4 0x100>;

12. st,syscfg-vbooster-clr = <&syscfg 0x44 0x100>;
    2 a: |& C1 ^2 i* U7 l3 S' y! G
13. st,syscfg-anaswvdd = <&syscfg 0x4 0x200>;
      v# K/ C. p1 E3 a5 t4 W/ v. c
14. st,syscfg-anaswvdd-clr = <&syscfg 0x44 0x200>;

15. #interrupt-cells = <1>;
    : C0 h/ c$ M$ ~0 V* \
16. #address-cells = <1>;
    % U: o* ]8 t1 L- E
17. #size-cells = <0>;

18. status = "disabled";

19. adc1: adc@0 {

20. compatible = "st,stm32mp1-adc";

21. #io-channel-cells = <1>;
    5 [+ ]" ~# C, G7 r9 f
22. reg = <0x0>;
      {) G1 w5 C3 T, A5 s
23. interrupt-parent = <&adc>;
    ) B* h: c* K( f
24. interrupts = <0>;

25. dmas = <&dmamux1 9 0x400 0x05>;

26. dma-names = "rx";

27. status = "disabled";
    - P* d4 t$ _5 O7 n# Y& ?
28. };
    : x! Y/ S; c& }! ?' W
29. adc2: adc@100 {

30. compatible = "st,stm32mp1-adc";
    , o* Q( M: M8 M0 c
31. #io-channel-cells = <1>;

32. reg = <0x100>;
    6 R* k* A* v' v1 X
33. interrupt-parent = <&adc>;

34. interrupts = <1>;

35. dmas = <&dmamux1 10 0x400 0x05>;

36. dma-names = "rx";

37. /* temperature sensor */
    " v3 p1 w0 N' y6 a; }: a
38. st,adc-channels = <12>;
    : L: J, L! l% U* b
39. st,min-sample-time-nsecs = <10000>;

40. status = "disabled";
    , y! s6 l9 v# P6 P
41. };
    8 S& W, O+ K" ^+ h" x' v1 W' S
42. jadc1: jadc@0 {

43. compatible = "st,stm32mp1-adc";
    2 C, q/ E$ z1 n$ L0 G. f9 E
44. st,injected;

45. #io-channel-cells = <1>;

46. reg = <0x0>;
    ) B! Q" j1 h. @- c8 C
47. interrupt-parent = <&adc>;
    , E5 b" i" o- e- E+ b, g2 @$ z7 X
48. interrupts = <3>;
    , f  T9 ?, s: U) U  d$ s8 U7 q* `; y! K, o
49. status = "disabled";

50. };
    4 O) N/ s! g+ i: `
51. jadc2: jadc@100 {
    % h! r, R  [; h- [6 W7 N  K
52. compatible = "st,stm32mp1-adc";
    0 N5 s8 u1 D0 o2 s' D
53. st,injected;

54. #io-channel-cells = <1>;

55. reg = <0x100>;
    & Y5 U, y" z8 S' e
56. interrupt-parent = <&adc>;

57. interrupts = <4>;

58. /* temperature sensor */

59. st,adc-channels = <12>;

60. st,min-sample-time-nsecs = <10000>;

61. status = "disabled";

62. };

63. adc_temp: temp {

64. compatible = "st,stm32mp1-adc-temp";

65. io-channels = <&adc2 12>;
      w9 A3 S5 Q* c  m6 M9 c
66. nvmem-cells = <&ts_cal1>, <&ts_cal2>;

67. nvmem-cell-names = "ts_cal1", "ts_cal2";

68. #io-channel-cells = <0>;
      i% ^* t1 H4 r. ]1 e& n7 A9 W
69. #thermal-sensor-cells = <0>;
    . ?& R$ y6 V% V8 c7 E
70. status = "disabled";

71. };

72. };

复制代码

' i6 j# o+ n& E( n. S下面显示了ethernet控制器中断设备片段

1. ethernet0: ethernet@5800a000 {
   ! n+ m! `/ _5 G9 q4 @9 l
2. compatible = "st,stm32mp1-dwmac", "snps,dwmac-4.20a";

3. reg = <0x5800a000 0x2000>;

4. reg-names = "stmmaceth";

5. interrupts-extended = <&intc GIC_SPI 61 IRQ_TYPE_LEVEL_HIGH>,

6. <&intc GIC_SPI 62 IRQ_TYPE_LEVEL_HIGH>,
   3 h* U8 I$ O) a
7. <&exti 70 1>;

8. interrupt-names = "macirq",
   / Z2 Q4 D# n9 p9 e9 I
9. "eth_wake_irq",
   1 ^" U/ W4 Z* N: o" T
10. "stm32_pwr_wakeup";
    & X9 n0 L7 ?+ g% L/ b4 g3 m
11. clock-names = "stmmaceth",
    + g; h* a( H# x- Q, b
12. "mac-clk-tx",

13. "mac-clk-rx",

14. "ethstp";
    ! \2 d6 e& u! d% n) f& O1 ^' I
15. clocks = <&rcc ETHMAC>,
    0 |  v3 x: @0 P3 d, P
16. <&rcc ETHTX>,
    * P# j6 h+ M( l* ~) a( [
17. <&rcc ETHRX>,
    " u: W5 ]" ?2 K; h, G# r# H& K
18. <&rcc ETHSTP>;
    : G0 W- m; M3 i' w) O- M2 V
19. st,syscon = <&syscfg 0x4>;

20. snps,mixed-burst;
    ! d, n7 h$ s9 r" W! q7 x/ z
21. snps,pbl = <2>;
    / s- {. S) ]& y, ^# l
22. snps,en-tx-lpi-clockgating;

23. snps,axi-config = <&stmmac_axi_config_0>;
    ! f/ B! J& v" x- g
24. snps,tso;
    ' ~2 E! O  ?2 x
25. power-domains = <&pd_core>;

26. status = "disabled";
    , @; |( o1 }% v' m" Q$ p3 k
27. };

复制代码

$ d7 ]& e& h2 x) F% S! C! o特殊节点
aliases节点为了解决节点路径名过长的问题，引入了节点别名的概念，可以引用到一个全路径的节点。如/external-bus/ethernet@0,0,但当用户想知道具体内容的时候显得太累赘。
, Z+ r) B! B0 @2 ?
4 \" F" S( L/ a9 A

1.

2. aliases {
   5 c  h0 U( C3 j) N2 n
3. ethernet0 = ðernet0;
   ! R% q2 D+ u: `) i8 W! }& l
4. serial0 = &uart4;

5. serial5 = &usart3;
   8 z8 R: w8 e% \3 _% s
6. };

复制代码

当为设备分配一个标识符的时候，操作系统更倾向于使用aliases。
- j$ A- I- b, M" ?( U, @————————————————
+ D. i& X4 R0 X# V- Z  i版权声明：华清远见IT开放实验室

4 Q6 K' Q1 X( l1 O# w) k
2 ~; _$ C' l3 j6 o& H0 d( \" `
