TFTLCD（MCU屏）实验
6 K+ O7 m2 w) c3 }7 V/ u1 t前面我们介绍了OLED模块及其显示，但是该模块只能显示单色/双色，不能显示彩色，而且尺寸也较小。本章我们将介绍正点原子的TFT LCD模块（MCU屏），该模块采用TFTLCD面板，可以显示16位色的真彩图片。在本章中，我们将使用开发板底板上的TFTLCD接口（仅支持MCU屏，本章仅介绍MCU屏的使用），来点亮TFTLCD，并实现ASCII字符和彩色的显示等功能，并在串口打印LCD控制器ID，同时在LCD上面显示。
% i/ v' Q4 Z: s$ U4 J3 C7 o# r3 _
25.1 TFTLCD和FMC简介
本章我们将通过STM32H750的FMC接口来控制TFTLCD的显示，所以本节分为两个部分，分别介绍TFTLCD和FMC。
25.1.1 TFTLCD简介
2 _) m% N7 H7 w: Z% Y液晶显示器，即Liquid Crystal Display，利用了液晶导电后透光性可变的特性，配合显示器光源、彩色滤光片和电压控制等工艺，最终可以在液晶阵列上显示彩色的图像。目前液晶显示技术以TN、STN、TFT三种技术为主，TFT-LCD即采用了TFT（Thin Film Transistor）技术的液晶显示器，也叫薄膜晶体管液晶显示器。
TFT-LCD与无源TN-LCD、STN-LCD的简单矩阵不同的是，它在液晶显示屏的每一个象素上都设置有一个薄膜晶体管（TFT），可有效地克服非选通时的串扰，使显示液晶屏的静态特性与扫描线数无关，因此大大提高了图像质量。TFT式显示器具有很多优点：高响应度，高亮度，高对比度等等。TFT式屏幕的显示效果非常出色，广泛应用于手机屏幕、笔记本电脑和台式机显示器上。
由于液晶本身不会发光，加上液晶本身的特性等原因，使得液晶屏的成像角受限，我们从屏幕的的一侧可能无法看清液晶的显示内容。液晶显示器的成像角的大小也是评估一个液晶显示器优劣的指标，目前，规格较好的液晶显示器成像角一般在120°~160°之间。
正点原子TFT-LCD模块(MCU屏)有如下特点：
1，2.8’/3.5’/4.3’/7’等4种大小的屏幕可选。
2，320×240的分辨率（3.5’分辨率为:320480，4.3’和7’分辨率为：800480）。
1 b6 O+ K4 Y! N# G3，16位真彩显示。
+ ]/ I9 P4 f" C+ P1 Z, [4，自带触摸屏，可以用来作为控制输入。
, u8 ?$ m* @9 c  Y本章，我们以正点原子2.8寸（此处的寸是代表英寸，下同）的TFT-LCD模块为例介绍，（其他尺寸的LCD可参考具体的LCD型号的资料，也比较类似），该模块支持65K色显示，显示分辨率为320×240，接口为16位的8080并口，自带触摸功能。
* W* Q4 r  y; \9 [- F该模块的外观图如图25.1.1.1所示：
$ N- ~+ x! ~; k9 F+ N
4 D! ^$ l8 P: A7 Y

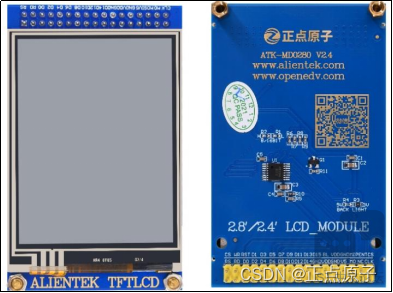

) A8 d. i) h) m图25.1.1.1 正点原子2.8寸TFTLCD外观图

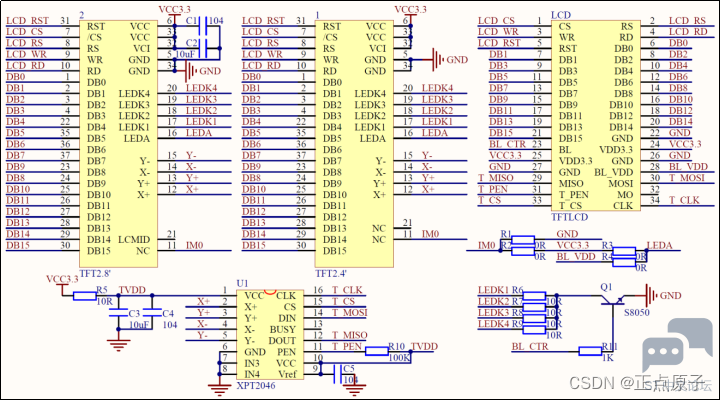

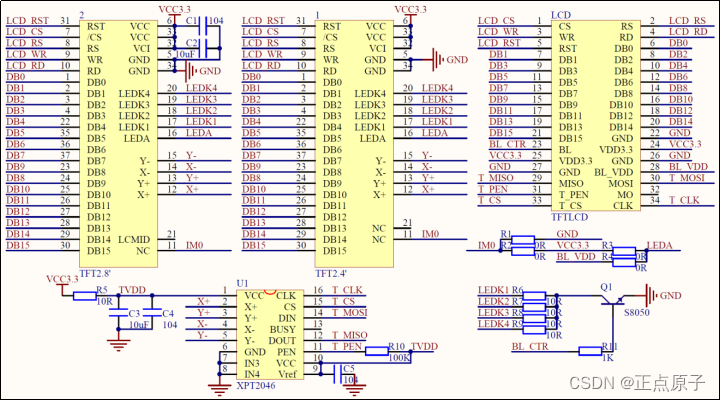

, T& B4 f, I0 p3 L0 a( W  Y模块原理图如图25.1.1.2所示：

$ M9 m9 q! C$ @( z% T  s4 h6 R
0 F. G- o# K6 _1 }
7 _, z) A. x0 E7 U* C% H( x图25.1.1.2 正点原子2.8寸TFTLCD模块原理图
TFTLCD模块采用2*17的2.54公排针与外部连接，即图中TFT_LCD部分。从图25.1.1.2可以看出，正点原子TFTLCD模块采用16位的并方式与外部连接。图25.1.1.2还列出了触摸控制的接口，但触摸控制是在显示的基础上叠加的一个控制功能，不配置也不会对显示造成影响，我们放到以后的章节再介绍触摸的用法。该模块与显示功能有关的信号线如表25.1.1.1：

; q5 _4 C4 T! S& s$ c- w
: W' D) L* q+ y+ n9 t6 D4 \  J

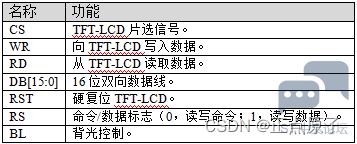

表25.1.1.1 TFT-LCD接口信号线
1 U; {( X( G! B& ~* m/ X( b/ L上述的接口线实际是对应到液晶显示控制器上的，这个芯片位于液晶屏的下方，所以我们从外观图上看不到。控制LCD显示的过程，就是按其显示驱动芯片的时序，把色彩和位置信息正确地写入对应的寄存器。
5 r; t5 u9 @6 ]+ c4 `! G25.1.2 液晶显示控制器
) S% R( K2 G; @6 i7 _7 O+ m( Q. E正点原子提供2.8/3.5/4.3/7寸等4种不同尺寸和分辨率的TFTLCD模块，其驱动芯片为：ILI9341/ST7789/NT35310/NT35510/SSD1963等(具体的型号，大家可以通过下载本章实验代码，通过串口或者LCD显示查看)，这里我们仅以ILI9341控制器为例进行介绍，其他的控制基本都类似，我们就不详细阐述了。
, D' D1 ~4 D! B! c5 y" e8 ~6 z2 ]ILI9341液晶控制器自带显存，可配置支持8/9/16/18位的总线中的一种，可以通过3/4线串行协议或8080并口驱动。正点原子的TFTLCD模块上的电路配置为8080并口方式，其显存总大小为172800（24032018/8），即18位模式（26万色）下的显存量。在16位模式下，ILI9341采用RGB565格式存储颜色数据，此时ILI9341的18位显存与MCU的16位数据线以及RGB565的对应关系如图25.1.2.1所示：
( i7 [2 u3 ?' o2 b


图25.1.2.1 16位数据与显存对应关系图
0 |6 R* A* w2 _4 z从图中可以看出，ILI9341在16位模式下面，18位显存的B0和B12并没有用到，对外的数据线使用DB0-DB15连接MCU的D0-D15实现16位颜色的传输（使用8080 MCU 16bit I型接口，详见9341数据手册7.1.1节）。
6 \, N/ z) f% I+ G; Q' E9 A这样MCU的16位数据，最低5位代表蓝色，中间6位为绿色，最高5位为红色。数值越大，表示该颜色越深。另外，特别注意ILI9341所有的指令都是8位的（高8位无效），且参数除了读写GRAM的时候是16位，其他操作参数，都是8位的。
* r5 }3 F4 \7 x/ }知道了屏幕的显色信息后，我们如何驱动它呢？OLED的章节我们已经描述过8080方式操作的时序，我们通过《ILI9341_DS.pdf》来加深一下在8080并口方式下如何操作这个芯片。
以写周期为例，8080方式下的操作时序如图25.1.2.2所示。
! v1 ^( A  w9 a; C  c& t2 a1 \8 w


* G- i7 a( f! l3 n% a+ d; ]( Y图25.1.2.2 8080方式下对液晶控制器的写操作
上图中的各个控制线与我们在表25.1.1.1提到的命名有些许差异，因为我们在原理图时往往为了方便自己记忆会对命名进行微调，为了方便读者对照，我们把图25.1.2.2中列出的引脚引脚与我们的TFTLCD模块的的对应关系再列出，如表25.1.2.1所示。
; U! J* N: N, z' X
% Y, M7 I, n- M, s* ^/ g
% I7 F  J  j2 u9 I6 n. Q8 J

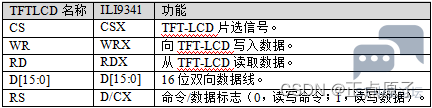

表25.1.2.1 TFT-LCD引脚与液晶控制器的对应关系
这下我们再来分析一下图25.1.2.2所示的写操作的时序，控制液晶的主机，在整个写周期内需要控制片选CSX拉低（标注为①），之后对其它的控制线的电平才有效。在标号②表示的这个写命令周期中，D/CX被位低（参考ILI9341的引脚定义），同时把命令码通过数据线D[17:0]（我们实际只用了16个引脚）按位编码。注意到③处，需要数据线在入电平拉高后再操持一段时间以便数据被正确采样。
图25.1.2.2中⑤表示写数据操作，与前面描述的写命令操作只有D/CX的操作不同，读者们可以尝试自己分析一下。更多的关于ILI9341的读写操作时序则参考《ILI9341_DS.pdf》。
通过前述的时序分析，我们知道了对于ILI9341来说，控制命令有命令码、数据码之分，接下来，我们介绍一下ILI9341的几个重要命令。因为ILI9341的命令很多，我们这里就不全部介绍了，有兴趣的大家可以找到ILI9341的datasheet看看。里面对这些命令有详细的介绍。我们将介绍：0xD3，0x36，0x2A，0x2B，0x2C，0x2E等6条指令。

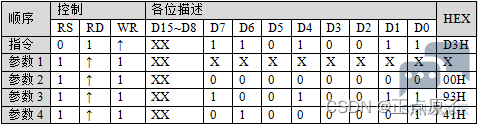

" X! G5 k$ K# k. [' A, V* ]1 @指令0xD3，是读ID4指令，用于读取LCD控制器的ID，该指令如表25.1.2.2所示：

! p7 b/ \3 y2 U6 _7 a) k2 [
& a! u/ y6 i$ a% C3 C% Z
) F) `" H7 H. k$ x$ q7 w8 B' U表25.1.2.2 0xD3指令描述
/ u! q) Q& A2 _# O从上表可以看出，0xD3指令后面跟了4个参数，最后2个参数，读出来是0x93和0x41，刚好是我们控制器ILI9341的数字部分，从而，通过该指令，即可判别所用的LCD驱动器是什么型号，这样，我们的代码，就可以根据控制器的型号去执行对应驱动IC的初始化代码，从而兼容不同驱动IC的屏，使得一个代码支持多款LCD。
接下来看指令：0x36，这是存储访问控制指令，可以控制ILI9341存储器的读写方向，简单的说，就是在连续写GRAM的时候，可以控制GRAM指针的增长方向，从而控制显示方式（读GRAM也是一样）。该指令如表25.1.2.3所示：
% j2 i! @8 \0 o( E

: g" A" ~* B9 ^# ^
8 r1 L( b/ O9 v( j5 \表25.1.2.3 0x36指令描述
8 O6 ~. v8 Q+ c# q5 Q* b* V从上表可以看出，0x36指令后面，紧跟一个参数，这里主要关注：MY、MX、MV这三个位，通过这三个位的设置，我们可以控制整个ILI9341的全部扫描方向，如表25.1.2.4所示：



% R5 V2 O  u) \/ ^表25.1.2.4 MY、MX、MV设置与LCD扫描方向关系表
" m2 ~/ c3 t9 k# d2 j; t. R这样，我们在利用ILI9341显示内容的时候，就有很大灵活性了，比如显示BMP图片，BMP解码数据，就是从图片的左下角开始，慢慢显示到右上角，如果设置LCD扫描方向为从左到右，从下到上，那么我们只需要设置一次坐标，然后就不停的往LCD填充颜色数据即可，这样可以大大提高显示速度。
实验中，我们默认使用从左到右，从上到下的扫描方式。
; ^. c8 J& \5 K: E5 O# v. }接下来看指令：0x2A，这是列地址设置指令，在从左到右，从上到下的扫描方式（默认）下面，该指令用于设置横坐标（x坐标），该指令如表25.1.2.5所示：

( j3 B5 w& w0 c, T
: O' w0 y* H/ ?* |4 t

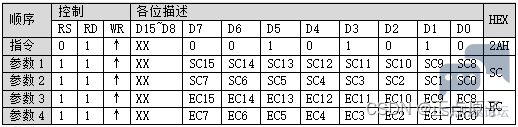

表25.1.2.5 0x2A指令描述
/ M9 N$ z2 I+ E! L3 b, G6 @  E+ s: j$ q在默认扫描方式时，该指令用于设置x坐标，该指令带有4个参数，实际上是2个坐标值：SC和EC，即列地址的起始值和结束值，SC必须小于等于EC，且0≤SC/EC≤239。一般在设置x坐标的时候，我们只需要带2个参数即可，也就是设置SC即可，因为如果EC没有变化，我们只需要设置一次即可（在初始化ILI9341的时候设置），从而提高速度。
9 r8 Y/ U; l1 V! d# y与0X2A指令类似，指令：0X2B，是页地址设置指令，在从左到右，从上到下的扫描方式（默认）下面，该指令用于设置纵坐标（y坐标）。该指令如表25.1.2.6所示：

( G: I" A% N. _

表25.1.2.6 0X2B指令描述
: J' f& l8 v% y$ B0 v+ F( v在默认扫描方式时，该指令用于设置y坐标，该指令带有4个参数，实际上是2个坐标值：SP和EP，即页地址的起始值和结束值，SP必须小于等于EP，且0≤SP/EP≤319。一般在设置y坐标的时候，我们只需要带2个参数即可，也就是设置SP即可，因为如果EP没有变化，我们只需要设置一次即可（在初始化ILI9341的时候设置），从而提高速度。

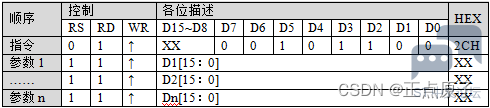

接下来看指令：0X2C，该指令是写GRAM指令，在发送该指令之后，我们便可以往LCD的GRAM里面写入颜色数据了，该指令支持连续写，指令描述如表25.1.2.7所示。
) q) d9 }$ ]" ~" @. Z. C顺序 控制 各位描述 HEX
RS RD WR D15~D8 D7 D6 D5 D4 D3 D2 D1 D0
8 Y. x, Y% v+ _指令 0 1 ↑ XX 0 0 1 0 1 1 0 0 2CH
参数1 1 1 ↑ D1[15：0] XX
…… 1 1 ↑ D2[15：0] XX
参数n 1 1 ↑ Dn[15：0] XX
表25.1.2.7 0X2C指令描述
由表25.1.2.6可知，在收到指令0X2C之后，数据有效位宽变为16位，我们可以连续写入LCD GRAM值，而GRAM的地址将根据MY/MX/MV设置的扫描方向进行自增。例如：假设设置的是从左到右，从上到下的扫描方式，那么设置好起始坐标（通过SC，SP设置）后，每写入一个颜色值，GRAM地址将会自动自增1（SC++），如果碰到EC，则回到SC，同时SP++，一直到坐标：EC，EP结束，其间无需再次设置的坐标，从而大大提高写入速度。

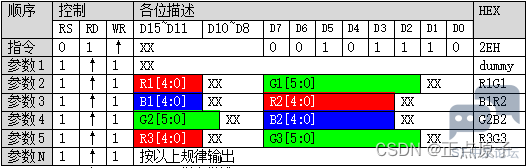

; e: e  f2 C0 ~9 W最后，来看看指令：0X2E，该指令是读GRAM指令，用于读取ILI9341的显存（GRAM），该指令在ILI9341的数据手册上面的描述是有误的，真实的输出情况如表25.1.2.8所示：
顺序 控制 各位描述 HEX
0 t+ v  o, U8 S6 J% URS RD WR D15~D11 D10~D8 D7 D6 D5 D4 D3 D2 D1 D0
# O7 A  J7 \  z/ O指令 0 1 ↑ XX 0 0 1 0 1 1 1 0 2EH
参数1 1 ↑ 1 XX dummy
参数2 1 ↑ 1 R1[4:0] XX G1[5:0] XX R1G1
2 c+ Q8 _! |3 S2 Z7 U3 ^参数3 1 ↑ 1 B1[4:0] XX R2[4:0] XX B1R2
2 u/ t, C( E# d$ U! p3 _$ f( U' g参数4 1 ↑ 1 G2[5:0] XX B2[4:0] XX G2B2
参数5 1 ↑ 1 R3[4:0] XX G3[5:0] XX R3G3
参数N 1 ↑ 1 按以上规律输出
表25.1.2.8 0X2E指令描述
该指令用于读取GRAM，如表25.1.2.7所示，ILI9341在收到该指令后，第一次输出的是dummy数据，也就是无效的数据，第二次开始，读取到的才是有效的GRAM数据（从坐标：SC，SP开始），输出规律为：每个颜色分量占8个位，一次输出2个颜色分量。比如：第一次输出是R1G1，随后的规律为：B1R2G2B2R3G3B3R4G4B4R5G5…以此类推。如果我们只需要读取一个点的颜色值，那么只需要接收到参数3即可，如果要连续读取（利用GRAM地址自增，方法同上），那么就按照上述规律去接收颜色数据。
- X- S0 K( L) a% o( U# z以上，就是操作ILI9341常用的几个指令，通过这几个指令，我们便可以很好的控制ILI9341显示我们所要显示的内容了。
25.1.3 FMC简介
STM32H750xx系列芯片都带有FMC接口，即可变存储存储控制器，能够与同步或异步存储器、SDRAM存储器和NAND FLASH等连接，STM32H750的FMC接口支持包括SRAM、SDRAM、NAND FLASH、NOR FLASH和PSRAM等存储器。FMC的框图如图25.1.3.1所示：



# h# I7 B/ t: y  m; H图25.1.3.1 FMC框图
从上图我们可以看出，STM32H750的FMC将外部设备分为3类：NOR/PSRAM设备、NAND设备和SDRAM设备。他们共用地址数据总线等信号，他们具有不同的CS以区分不同的设备，比如本章我们用到的TFTLCD就是用的FMC_NE1做片选，其实就是将TFTLCD当成SRAM来控制。
4 U- I- X0 }. C) @4 [7 e图中的fmc_hclk时钟来自AHB3，例程设置为240Mhz，该时钟用于寄存器访问。而fmc_ker_ck时钟来自RCC_D1CCIPR寄存器FMCSEL[1:0]的设置，如图25.1.3.2所示：

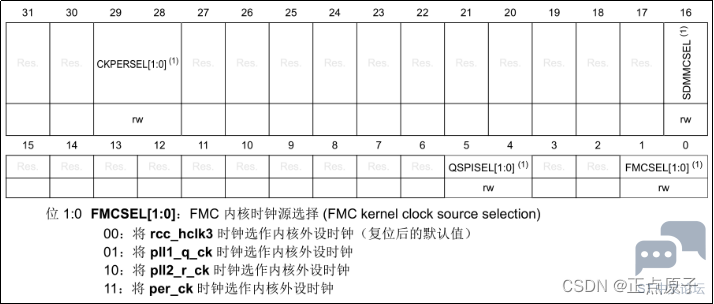

5 ]" |! k) z& [" J) r& q: K$ l图25.1.3.2 RCC_D1CCIPR寄存器各位描述
在sys.c文件夹的sys_stm32_clock_init时钟设置初始化函数中，我们通过配置HAL_RCCEx_PeriphCLKConfig函数设置了RCC_D1CCIPR寄存器的FMCSEL[1:0]位为10，即选择pll2_r_ck作为fmc_ker_ck时钟，为220Mhz。所以，fmc_ker_ck=220Mhz。
3 I* q* e/ S( q9 R: H3 {, \另外，需要注意：图25.1.2.1中的32bit AHB总线仅用于访问FMC的寄存器，而64bit AXI总线则用于访问相关存储器。因此访问FMC寄存器和访问外部存储器，是通过不同的总线访问的。
这里我们介绍下为什么可以把TFTLCD当成SRAM设备用：首先我们了解下外部SRAM的连接，外部SRAM的控制一般有：地址线（如A0A18）、数据线（如D0D15）、写信号（WE）、读信号（OE）、片选信号（CS），如果SRAM支持字节控制，那么还有UB/LB信号。而TFTLCD的信号我们在25.1.1节有介绍，包括：RS、D0D15、WR、RD、CS、RST和BL等，其中真正在操作LCD的时候需要用到的就只有：RS、D0D15、WR、RD和CS。其操作时序和SRAM的控制完全类似，唯一不同就是TFTLCD有RS信号，但是没有地址信号。
6 b, H- C- A# ]5 e$ C+ ~5 j! STFTLCD通过RS信号来决定传送的数据是数据还是命令，本质上可以理解为一个地址信号，比如我们把RS接在A0上面，那么当FMC控制器写地址0的时候，会使得A0变为0，对TFTLCD来说，就是写命令。而FMC写地址1的时候，A0将会变为1，对TFTLCD来说，就是写数据了。这样，就把数据和命令区分开了，他们其实就是对应SRAM操作的两个连续地址。当然RS也可以接在其他地址线上，我们的开发板把RS连接在A19上面的。
2 O" W$ G- n8 \" d1 B6 c$ a+ E4 oSTM32H750的FMC支持8/16/32位数据宽度，我们这里用到的LCD是16位宽度的，所以在设置的时候，选择16位宽就OK了。我们再来看看FMC的外部设备地址映像，STM32H750的FMC将外部存储器划分为6个固定大小为256M字节的存储区域，如图25.1.3.3所示：
: J7 U: Z0 }" u: d% Q2 w
* I$ K7 V. o8 C) U) X! m" t

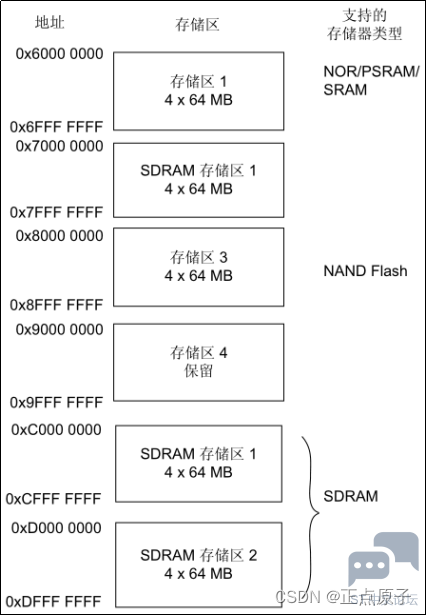

6 m- e5 w2 J3 y! f- A5 T图25.1.3.3 FMC存储块地址映像
从上图可以看出，FMC总共管理1.5GB空间，拥有6个存储块（Bank），每个存储块256MB空间。本章，我们把TFTLCD当成SRAM设备来使用，所以用到的是存储块1。下面我们仅讨论存储块1的相关配置，其他块的配置，请参考《STM32H7xx参考手册_V3（中文版）.pdf》第22章（690页）的相关介绍。
! q7 g5 {. @- O% ?2 V" ^STM32H750的FMC存储块1（Bank1）被分为4个区，每个区管理64M字节空间，每个区都有独立的寄存器对所连接的存储器进行配置。Bank1的256M字节空间由28根地址线（ADDR[27:0]）寻址。
这里ADDR是内部AXI地址总线，其中ADDR[25:0]来自外部存储器地址FMC_A[25:0]，而ADDR[26:27]对4个区进行寻址。如表25.1.3.1所示：
$ ]9 B0 z" o6 x% G" ~Bank1所选区 片选信号 地址范围 ADDR
[27:26] [25:0]
第1区 FMC_NE1 0X6000,0000~63FF,FFFF 00 FMC_A[25:0]
3 t9 m3 V3 m7 P* f  E! B第2区 FMC_NE2 0X6400,0000~67FF,FFFF 01
7 F- ~4 H' }- Z0 s$ l第3区 FMC_NE3 0X6800,0000~6BFF,FFFF 10
第4区 FMC_NE4 0X6C00,0000~6FFF,FFFF 11
' B$ O7 I( w1 |& }8 x( q' J, v+ O表25.1.3.1 Bank1存储区选择表
ADDR[25:0]位包含外部存储器的地址，由于ADDR为字节地址，而存储器按字寻址，所以，根据存储器数据宽度的不同，实际上向存储器发送的地址也有所不同，如表25.1.3.2所示：


) i- j+ _4 }6 ?; N2 c

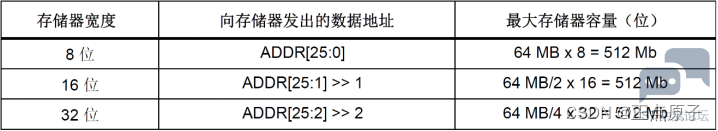

表25.1.3.2 NOR/PSRAM外部存储器地址
因此，FMC内部ADDR与存储器寻址地址的实际对应关系就是：
当接的是32位宽度存储器的时候：ADDR[25:2] FMC_A [23:0]。
* }. r: K! i' y# |2 k/ `当接的是16位宽度存储器的时候：ADDR[25:1] FMC_A [24:0]。
3 A) k1 @& k" [- B- G) U当接的是8位宽度存储器的时候：ADDR[25:0] FMC_A [25:0]。
不论外部接8位/16位/32位宽设备，FMC_A[0]永远接在外部设备地址A[0]。 这里，TFTLCD使用的是16位数据宽度，所以ADDR[0]并没有用到，只有ADDR[25:1]是有效的，对应关系变为：ADDR[25:1] FMC_A[24:0]，相当于右移了一位，这里请大家特别留意。另外，ADDR[27:26]的设置，是不需要我们干预的，比如：当你选择使用Bank1的第一个区，即使用FMC_NE1来连接外部设备的时候，即对应了ADDR[27:26]=00，我们要做的就是配置对应第1区的寄存器组，来适应外部设备。STM32H750的FMC各Bank配置寄存器如表25.1.3.3所示：
4 l/ C$ N1 P2 l' K- Z5 E, X6 i, }内部控制器 存储块 管理的地址范围 支持的设备类型 配置寄存器
NOR FLASH/PSRAM
/ ~2 u- r6 S- q1 U; T控制器 Bank1 0X6000,0000~
9 ]& P* ~1 k1 _5 C2 o2 z0X6FFF,FFFF SRAM/ROM
/ C+ l% T7 G6 n0 pNOR FLASH
; I9 B% ~0 _% i- {0 EPSRAM FMC_BCR1/2/3/4
FMC_BTR1/2/2/3
FMC_BWTR1/2/3/4
6 L/ ~7 m& l5 T5 l# |) Q+ i) dSDRAM
# W$ S7 a: F5 x7 Y控制器 Bank2 0X7000,0000~
5 V, D- a6 |1 g6 }; N! A# A0X7FFF,FFFF SDRAM 同Bank5/Bank6
& `- l8 j; [9 u) q, v( dNAND FLASH
0 N2 n9 W0 J6 N: P# z: {控制器 Bank3 0X8000,0000~
8 `& G# W+ a4 A4 i3 k0X8FFF,FFFF NAND FLASH FMC_PCR/FMC_SR
- P9 o( h# d9 d5 K, z& G. N1 O8 S- LFMC_PMEM/FMC_PATT
) Z* Q3 }* f& J# d( z, VFMC_ECCR
1 g5 v! L& k- k1 n0 j' k6 b保留 Bank4 0X9000,0000~
0X9FFF,FFFF 保留 保留
( x% Q& k+ I! @+ X' V1 q4 YSDRAM
控制器 Bank5 0XC000,0000~
0XCFFF,FFFF SDRAM FMC_SDCR1/2
& A+ ^: Y: h- z% r4 U( OFMC_SDTR1/2
! _$ }5 |, _: x. J3 Z! r9 `FMC_SDCMR
% l* u$ u8 p. K$ R, TFMC_SDRTR
FMC_SDSR
Bank6 0XD000,0000~
& W/ }7 h* f, z5 C" `# Q/ `0XDFFF,FFFF SDRAM
表25.1.3.3 FMC各Bank配置寄存器表
对于NOR FLASH控制器，主要是通过FMC_BCRx、FMC_BTRx和FMC_BWTRx寄存器设置（其中x=1~4，对应4个区）。通过这3个寄存器，可以设置FMC访问外部存储器的时序参数，拓宽了可选用的外部存储器的速度范围。FMC的NOR FLASH控制器支持同步和异步突发两种访问方式。选用同步突发访问方式时，FMC将fmc_ker_ck时钟(FMC内核时钟)分频后，发送给外部存储器作为同步时钟信号FMC_CLK。此时需要的设置的时间参数有2个：
　　1，fmc_ker_ck与FMC_CLK的分频系数(CLKDIV)，可以为2～16分频；
0 x9 A8 F" K( j% [% A. d5 V　　2，同步突发访问中获得第1个数据所需要的等待延迟(DATLAT)。
: v: v: p! Y6 l$ ?# q. @9 |$ P( F对于异步突发访问方式，FMC主要设置3个时间参数：地址建立时间(ADDSET)、数据建立时间(DATAST)和地址保持时间(ADDHLD)。FMC综合了SRAM、PSRAM和NOR Flash产品的信号特点，定义了4种不同的异步时序模型。选用不同的时序模型时，需要设置不同的时序参数，如表25.1.3.4所列：

+ [1 h& v8 r$ R! l& ^" i时序模型 简单描述 时间参数
2 Y9 ^# n2 W1 ]$ }异步 Mode1 SRAM/CRAM时序 DATAST、ADDSET
) S& O  {8 J8 _4 DModeA SRAM/CRAM OE选通型时序 DATAST、ADDSET
! [+ {" |7 I* t; {; F5 u8 ?Mode2/B NOR FLASH时序 DATAST、ADDSET
8 \9 X4 R8 n4 s5 G6 e  Q- }ModeC NOR FLASH OE选通型时序 DATAST、ADDSET
) I3 h% C- c$ O  vModeD 延长地址保持时间的异步时序 DATAST、ADDSET、ADDHLD
3 E# @' a$ X/ N9 p" W2 x: Y同步突发 根据同步时钟FMC_CK读取
/ D6 y! K3 j! c! G2 l! J* q. g多个顺序单元的数据 CLKDIV、DATLAT
+ o* S$ Z5 m, Y2 d8 p' Y* [表25.1.3.4 NOR FLASH/PSRAM控制器支持的时序模型
2 b5 A5 p) R1 v) S8 L- _在实际扩展时，根据选用存储器的特征确定时序模型，从而确定各时间参数与存储器读/写周期参数指标之间的计算关系；利用该计算关系和存储芯片数据手册中给定的参数指标，可计算出FMC所需要的各时间参数，从而对时间参数寄存器进行合理的配置。

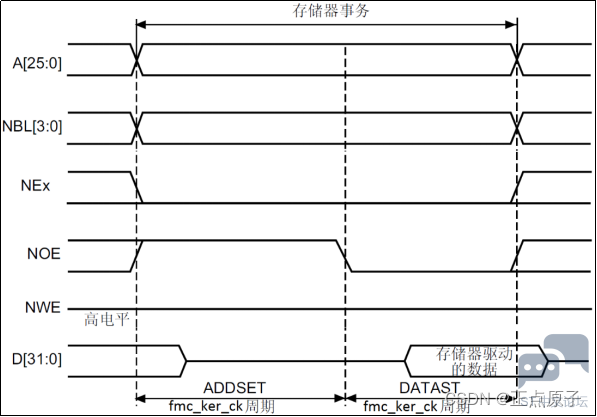

  ^. |; w) @+ ~7 H1 w本章，我们使用异步模式A（ModeA）方式来控制TFTLCD，模式A的读操作时序如图25.1.3.4所示：
2 o/ `, U, g$ Q  h; ~5 h
0 o5 c+ ]+ Y9 O
2 v  J: k* L  v
图25.1.3.4 模式A读操作时序图
模式A支持独立的读写时序控制，这个对我们驱动TFTLCD来说非常有用，因为TFTLCD在读的时候，一般比较慢，而在写的时候可以比较快，如果读写用一样的时序，那么只能以读的时序为基准，从而导致写的速度变慢，或者在读数据的时候，重新配置FMC的延时，在读操作完成的时候，再配置回写的时序，这样虽然也不会降低写的速度，但是频繁配置，比较麻烦。而如果有独立的读写时序控制，那么我们只要初始化的时候配置好，之后就不用再配置，既可以满足速度要求，又不需要频繁改配置。

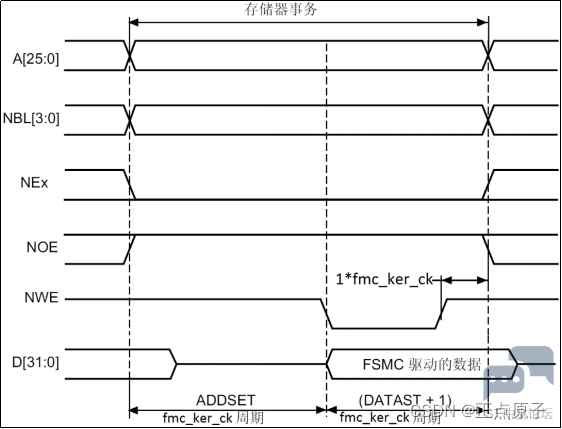

4 q' X: w+ ]8 T- K. F% B! R+ M4 P/ v1 ~模式A的写操作时序如图25.1.3.5所示：
- T0 z3 e  [4 n
5 l# Q! E. B! P0 M4 q$ f8 N

+ N: Q: K( h0 `* L4 _9 G8 {. s6 d图25.1.3.5 模式A写操作时序
6 L! N3 |4 ~6 L3 ~" I7 A( H/ J图25.1.2.4和图25.1.2.5中的ADDSET与DATAST，是通过不同的寄存器设置的，接下来我们讲解一下Bank1的几个控制寄存器。
25.1.4 FMC寄存器
NOR/PSRAM控制寄存器1/2/3/4（FMC_BCR1/2/3/4）

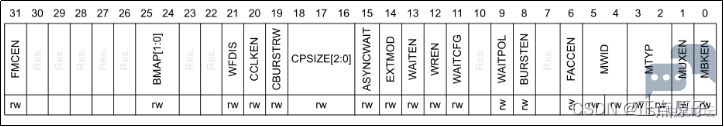

SRAM/NOR闪存片选控制寄存器：FMC_BCRx（x=1~4），该寄存器描述如图25.1.4.1所示：


* X+ l+ r; t4 }* _' J  ^& j
1 q( ~+ l$ |* t) w/ p图25.1.4.1 FMC_BCRx寄存器各位描述（部分）
该寄存器我们在本章用到的设置有：FMCEN、EXTMOD、WREN、MWID[1:0]、MTYP[1:0]和MBKEN这几个设置，我们将逐个介绍。
0 l% @" E$ q0 p) l! v+ Q7 @9 e+ wFMCEN：FMC使能位。我们要使用FMC驱动TFTLCD就必须设置该位为1，不过只有FMC_BCR1的FMCEN位有效，FMC_BCR2~4的FMCEN位无效，统一由FMC_BCR1的FMCEN位控制。
, L: X5 m3 q$ g) k1 rEXTMOD：扩展模式使能位，也就是是否允许读写不同的时序，很明显，我们本章需要读写不同的时序，故该位需要设置为1。
WREN：写使能位。我们需要向TFTLCD写数据，故该位必须设置为1。
# O# H6 C+ \* d6 @  xMWID[1:0]：存储器数据总线宽度。00，表示8位数据模式；01表示16位数据模式；10表示32位数据模式；11保留。我们的TFTLCD是16位数据线，所以设置WMID[1:0]=01。
MTYP[1:0]：存储器类型。00表示SRAM；01表示PSRAM；10表示NOR FLASH/OneNAND FLASH;11保留。前面提到，我们把TFTLCD当成SRAM用，所以需要设置MTYP[1:0]=00。
MBKEN：存储块使能位。我们需要用到该存储块控制TFTLCD，所以要使能该存储块。
SRAM/NOR-Flash片选时序寄存器1/2/3/4 (FMC_BTR1/2/3/4）

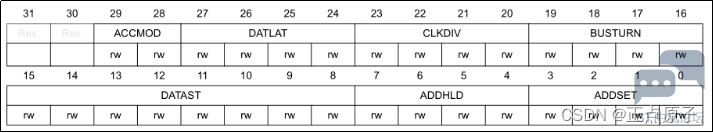

SRAM/NOR闪存片选时序寄存器：FMC_BTRx（x=1~4），该寄存器描述如图25.1.4.2所示：

' e0 g3 J8 C; V4 t9 n% s
+ H/ `7 Y; Y7 {+ Z4 X9 c

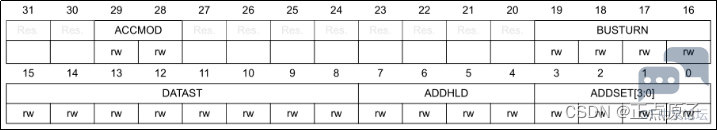

图25.1.4.2 FMC_BTRx寄存器各位描述
; v3 i- \% E" }" r- J5 b# e这个寄存器包含了每个存储器块的控制信息，可以用于SRAM和NOR闪存存储器等。如果FMC_BCRx寄存器中设置了EXTMOD位，则有两个时序寄存器分别对应读(本寄存器)和写操作(FMC_BWTRx寄存器)。因为我们要求读写分开时序控制，所以EXTMOD是使能了的，也就是本寄存器是读操作时序寄存器，控制读操作的相关时序。本章我们要用到的设置有：ACCMOD、DATAST和ADDSET这三个设置。
ACCMOD[1:0]：访问模式。00表示访问模式A；01表示访问模式B；10表示访问模式C；11表示访问模式D，本章我们用到模式A，故设置为00。
DATAST[7:0]：数据保持时间。0为保留设置，其他设置则代表保持时间为: DATAST个fmc_ker_ck时钟周期，最大为255个。对ILI9341来说，其实就是RD低电平持续时间，一般为355ns。而一个fmc_ker_ck时钟周期为4.5ns左右（1/220Mhz），为了兼容其他屏，我们这里设置DATAST为78，也就是78个fmc_ker_ck周期，时间大约是351ns（略超，但不影响使用）。
0 q3 ?9 G; v3 q4 s6 MADDSET[3:0]：地址建立时间。其建立时间为：ADDSET个fmc_ker_ck周期，最大为15个。对ILI9341来说，这里相当于RD高电平持续时间，为90ns，我们设置ADDSET为最大15，即15*4.3=67.5ns（略超，但不影响使用）。
SRAM/NOR-Flash写入时序寄存器1/2/3/4 (FMC_BWTR1/2/3/4）
SRAM/NOR闪写时序寄存器：FMC_BWTRx（x=1~4），该寄存器描述如图25.1.4.3所示：


4 s2 u. O* l8 @4 i2 E
图25.1.4.3 FMC_BWTRx寄存器各位描述
该寄存器在本章用作写操作时序控制寄存器，需要用到的设置同样是：ACCMOD、DATAST和ADDSET这三个设置。这三个设置的方法同FMC_BTRx一模一样，只是这里对应的是写操作的时序，ACCMOD设置同FMC_BTRx一模一样，同样是选择模式A，另外DATAST和ADDSET则对应WR的低电平和高电平持续时间，对ILI9341来说，这两个时间只需要15ns就够了，比读操作快得多。所以我们这里设置DATAST为3，即3个fmc_ker_ck周期，时间约为13.5ns。然后ADDSET设置为3，也是13.5ns。（略超，但不影响使用）
至此，我们对STM32H750的FMC介绍就差不多了，关于FMC的详细介绍，请大家参考《STM32H7xx参考手册_V7（英文版）.pdf》第21章。通过以上两个小节的了解，我们可以开始写LCD的驱动代码了。注意：在MDK的寄存器定义里面，并没有定义FMC_BCRx、FMC_BTRx、FMC_BWTRx等这个单独的寄存器，而是将他们进行了一些组合。
5 \$ e/ o* k6 M  L. T) GFMC_BCRx和FMC_BTRx，组合成BTCR[8]寄存器组，他们的对应关系如下：
BTCR[0]对应FMC_BCR1，BTCR[1]对应FMC_BTR1
BTCR[2]对应FMC_BCR2，BTCR[3]对应FMC_BTR2
% x/ H' f0 g+ r* o$ p. RBTCR[4]对应FMC_BCR3，BTCR[5]对应FMC_BTR3
- t1 m: c& Y1 Q3 ~5 M" g" x; A, U0 UBTCR[6]对应FMC_BCR4，BTCR[7]对应FMC_BTR4
FMC_BWTRx则组合成BWTR[7]，他们的对应关系如下：
0 q, d0 P  X7 y& hBWTR[0]对应FMC_BWTR1，BWTR[2]对应FMC_BWTR2，
1 e# _- ?: w1 E8 DBWTR[4]对应FMC_BWTR3，BWTR[6]对应FMC_BWTR4，
BWTR[1]、BWTR[3]和BWTR[5]保留，没有用到。
7 y* R* e, @  ?通过对FMC相关的寄存器的描述，大家对FMC的原理有了一定的认识，如果还不熟悉的朋友，请一定要搜索网络资料理解FMC的原理。

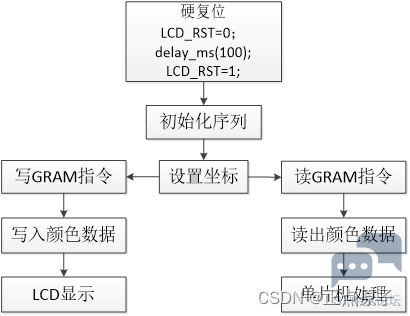

一般TFTLCD模块的使用流程如图25.1.1.5：



5 {! `; `  Z4 n( k图25.1.1.5 TFTLCD使用流程
! R/ a  ]+ k8 v3 V' G任何LCD，使用流程都可以简单的用以上流程图表示。其中硬复位和初始化序列，只需要执行一次即可。而画点流程就是：设置坐标写GRAM指令写入颜色数据，然后在LCD上面，我们就可以看到对应的点显示我们写入的颜色了。读点流程为：设置坐标读GRAM指令读取颜色数据，这样就可以获取到对应点的颜色数据了。
; C1 N2 d0 o2 }- u0 J% E6 I  g  ~5 F5 p以上只是最简单的操作，也是最常用的操作，有了这些操作，一般就可以正常使用TFTLCD了。接下来我们将该模块用来来显示字符和数字，通过以上介绍，我们可以得出TFTLCD显示需要的相关设置步骤如下：
4 |# f. K2 f4 I1）设置STM32H750与TFTLCD模块相连接的IO。
这一步，先将我们与TFTLCD模块相连的IO口进行初始化，以便驱动LCD，这里我们用到的是FMC。
2）初始化TFTLCD模块。
即图25.1.1.5的初始化序列，这里我们没有硬复位LCD，因为开发板的LCD接口将TFTLCD的RST同STM32H750的RESET连接在一起了，只要按下开发板的RESET键，就会对LCD进行硬复位。初始化序列，就是向LCD控制器写入一系列的设置值（比如伽马校准），这些初始化序列一般LCD供应商会提供给客户，我们直接使用这些序列即可，不需要深入研究。在初始化之后，LCD才可以正常使用。
# w) g  g* C2 ]3 i3 T3）通过函数将字符和数字显示到TFTLCD模块上。
这一步则通过图25.1.1.5左侧的流程，即：设置坐标写GRAM指令写GRAM来实现，但是这个步骤，只是一个点的处理，我们要显示字符/数字，就必须要多次使用这个步骤，从而达到显示字符/数字的目的，所以需要设计一个函数来实现数字/字符的显示，之后调用该函数，就可以实现数字/字符的显示了。
+ y0 o' ~1 r# J25.2 硬件设计
1.例程功能
使用开发板的MCU屏接口连接正点原子 TFTLCD模块(仅限MCU屏模块)，实现TFTLCD模块的显示。通过把LCD模块插入底板上的TFTLCD模块接口，按下复位之后，就可以看到LCD模块不停的显示一些信息并不断切换底色。同时该实验会显示LCD驱动器的ID，并且会在串口打印（按复位一次，打印一次）。LED0闪烁用于提示程序正在运行。
2.硬件资源
1）RGB灯
# k6 D+ }! Z8 c  ~* ?: g1 H! hRED ：LED0 - PB4
2）串口1(PA9/PA10连接在板载USB转串口芯片CH340上面)
+ f4 M" X& t' s" T% j& l3）正点原子2.8/3.5/4.3/7/10寸TFTLCD模块(仅限MCU屏，16位8080并口驱动)
3.原理图

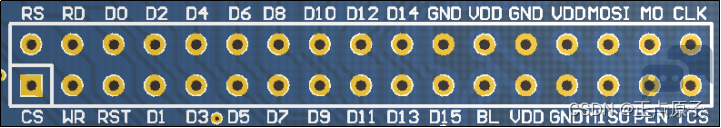

TFTLCD模块的电路见图25.1.1.2，而开发板的LCD接口和正点原子TFTLCD模块直接可以对插，开发板上的LCD接口如图25.2.1所示：
0 C2 U, m9 Y; p0 c1 f2 m


图25.2.1 TFTLCD模块与开发板对接的LCD接口示意图

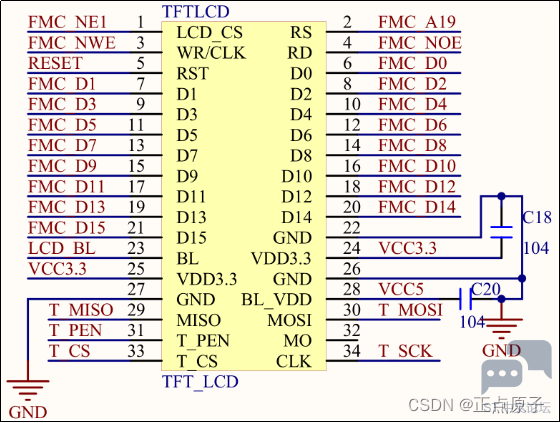

; O. O5 o* M% Q7 O* G- NTFTLCD模块与开发板的连接原理图如图25.2.1.2所示。

" K; e+ M$ P" E: c( l' |# W  A
( ~5 G" i) B( a2 t
9 n+ Y6 G$ K% R8 c# |图25.2.1 TFTLCD模块与开发板的连接原理图
/ J* ]+ f) j4 X3 G; d' Z/ f5 G在硬件上，TFTLCD模块与开发板的IO口对应关系如下：

4 u$ Q* E( _) d8 y9 mLCD_BL(背光控制)对应PB5；
5 z" X& ^7 W5 H* CLCD_CS对应PD7，即FMC_NE1；
1 f- M$ n3 k) P$ sLCD _RS对应PE3，即FMC_A19；
6 T* M) [# ]2 a% aLCD _WR对应PD5，即FMC_NEW；
; o6 B1 Q% k8 p! ZLCD _RD对应PD4，即FMC_NOE；
5 M1 x4 ?/ [% G1 |7 ?LCD _D[15:0]则直接连接在FMC_D15~FMC_D0；

这些线的连接，开发板的内部已经连接好了，我们只需要将TFTLCD模块插上去就好了。
* K3 h6 o9 @0 G' P
25.3 程序设计
: w3 O+ c* n4 d' `: \% @+ D25.3.1 FMC和SRAM的HAL库驱动
/ x, U9 M6 y& M9 o7 P+ v* zSRAM和FMC在HAL库中的驱动代码在stm32h7xx_ii_fmc.c/stm32h7xx_hal_sram.c以及stm32h7xx_ii_fmc.h/stm32h7xx_hal_sram.h中。
1.HAL_SRAM_Init函数
SRAM的初始化函数，其声明如下：
HAL_StatusTypeDef HAL_SRAM_Init(SRAM_HandleTypeDef *hsram,
9 v- `1 t- Q6 F! |: aFMC_NORSRAM_TimingTypeDef *Timing, FMC_NORSRAM_TimingTypeDef *ExtTiming);
函数描述：
用于初始化 SRAM，注意这个函数不限制一定是SRAM，只要时序类似，均可使用。前面说过，这里我们把LCD当作SRAM使用，因为他们时序类似。
函数形参：
形参1是SRAM_HandleTypeDef结构体类型指针变量，其定义如下：
' y  y( T' {) U2 w# a# G- Q3 }( B

1. typedef struct

2. {

3.   FMC_NORSRAM_TypeDef              *Instance;          /* 寄存器基地址 */

4.   FMC_NORSRAM_EXTENDED_TypeDef   *Extended;          /* 扩展模式寄存器基地址 */

5.   FMC_NORSRAM_InitTypeDef         Init;                /* SRAM设备控制配置结构体 */
   7 m* Q' W/ M* B6 u$ |2 L/ i( x
6.   HAL_LockTypeDef                   Lock;               /* SRAM锁定对象 */
   ) {3 \9 [! \, C% T
7.   __IO HAL_SRAM_StateTypeDef      State;              /* SRAM设备访问状态 */

8.   MDMA_HandleTypeDef               *hmdma;             /* 指针DMA处理配置 */

9. }SRAM_HandleTypeDef;

复制代码

1）Instance：指向FMC寄存器基地址。本实验我们使用异步模式A（ModeA）方式来控制TFTLCD，使用的存储块是Bank1，所以寄存器基地址Instance我们直接写FMC_Bank1_R即可，因为HAL库定义好了宏定义FMC_NORSRAM_DEVICE，也就是如果是SRAM设备，直接填写这个宏定义标识符即可。
2）Extended：指向FMC扩展模式寄存器基地址，因为我们要配置的读写时序是不一样的，前面讲的FMC_BCRx寄存器的EXTMOD位我们会配置为1允许读写不同的时序，所以还要指定写操作时序寄存器地址，也就是通过参数Extended来指定的，这里设置为FMC_Bank1E_R即可，同样HAL库定义了FMC_NORSRAM_EXTENDED_DEVICE，直接填写这个宏定义标识符即可。
+ V7 w% f' g/ g4 p- h1 w* K3）Init：用于配置FMC外接SRAM或者相同时序设备时的基本参数，是我们接触最多的参数。
. j# q" u1 m3 @4）Lock：用于配置锁状态。
5）State：SRAM设备访问状态。
: W8 ~( |+ J& f, {' w. q  b  C6）hmdma：用于配置关联MAMA句柄。
其中成员变量Init是FMC_NORSRAM_InitTypeDef结构体指针类型，该变量才是真正用来设置SRAM控制接口参数的。下面详细了解这个结构体定义：
typedef struct
/ w  c! N* Q+ {{
uint32_t NSBank; /* 存储区块号 /
uint32_t DataAddressMux; / 地址/数据复用使能 /
uint32_t MemoryType; / 存储器类型 /
6 M& B& \$ j$ t' T" h& X* Duint32_t MemoryDataWidth; / 存储器数据宽度 /
uint32_t BurstAccessMode; / 使能或者禁止突发模式 /
' O2 b3 W& B; J3 J5 Puint32_t WaitSignalPolarity; / 设置等待信号的极性 /
uint32_t WaitSignalActive; / 等待状态之前或等待状态期间 /
. r. o, U+ t# w$ C! y5 Fuint32_t WriteOperation; / 存储器写使能 /
uint32_t WaitSignal; / 使能或者禁止通过等待信号来插入等待状态 /
uint32_t ExtendedMode; / 使能或者禁止使能扩展模式 /
uint32_t AsynchronousWait; / 用于异步传输期间，使能或者禁止等待信号 /
! _5 N; [( E) `: S* C8 Juint32_t WriteBurst; / 用于使能或者禁止异步的写突发操作 /
! D6 _5 U" W) muint32_t ContinuousClock; / 使能或者禁止FMC时钟输出到外部存储设备 /
; G& }: d# K) Z: uuint32_t WriteFifo; / 使能或者禁止写 FIFO /
5 h/ R& Z5 ?7 k' P  zuint32_t PageSize; / 设置页大小 /
' @! Z& ~; w9 V9 a! ~  }$ ^}FMC_NORSRAM_InitTypeDef;
& e" ]9 @& R6 i& k+ V  ?# KNSBank用来指定使用到的存储块区号，前面讲过，我们是使用的存储块区号1，所以选择值为FMC_NORSRAM_BANK1。
DataAddressMux用来设置是否使能地址/数据复用,该变量仅对NOR/PSRAM有效，所以这里我们选择不使能地址/数据复用值FMC_DATA_ADDRESS_MUX_DISABLE即可。
$ q9 [1 D0 Q* c  ?' A/ IMemoryType用来设置存储器类型，这里我们把LCD当SRAM使用，所以设置为FMC_MEMORY_TYPE_SRAM即可。
MemoryDataWidth用来设置存储器数据总线宽度，可选8位还是16位，这里我们选择16位数据宽度FMC_NORSRAM_MEM_BUS_WIDTH_16。
WriteOperation用来设置存储器写使能，也就是是否允许写入。毫无疑问我们会进行存储器写操作，所以这里设置为FMC_WRITE_OPERATION_ENABLE。
ExtendedMode用来设置是否使能扩展模式，也就是是否允许读写使用不同时序，前面讲解过本实验读写采用不同时序，所以设置值为使能值FMC_EXTENDED_MODE_ENABLE。
; e( U! s' K. A4 H: ~+ ~ContinuousClock用来设置启用/禁止FMC时钟输出到外部存储设备，这里仅当使用FMC_BCR1寄存器的时候需要启用，启用值为FMC_CONTINUOUS_CLOCK_SYNC_ASYNC。
. |4 G1 N  E7 [9 ]其他参数WriteBurst，BurstAccessMode，WaitSignalPolarity，WaitSignalActive，WaitSignal，AsynchronousWait等是用在突发访问和异步时序情况下，这里我们不做过多讲解。
, w, l6 s1 K) k" b形参2 Timing和形参3 ExtTiming都是FMC_NORSRAM_TimingTypeDef结构体类型指针变量，其定义如下：
- z0 M6 ^+ a5 n. f) h% l1 l( B7 Vtypedef struct
. M) ]4 S4 k& t. a" @4 L6 `4 Z{
3 b1 F/ j! Y9 Euint32_t AddressSetupTime; / 地址建立时间 /
5 z. |  h  [1 V1 m3 Luint32_t AddressHoldTime; / 地址保持时间 /
uint32_t DataSetupTime; / 数据建立时间 /
uint32_t BusTurnAroundDuration; / 总线周转阶段的持续时间 /
uint32_t CLKDivision; / CLK时钟输出信号的周期 /
uint32_t DataLatency; / 同步突发NOR FLASH的数据延迟 /
, P) T* |& r4 L3 i& Fuint32_t AccessMode; / 异步模式配置 */
}FMC_NORSRAM_TimingTypeDef;
对于本实验，读速度比写速度慢得多，因此读写时序不一样，所以对于Timing和ExtTiming要设置了不同的值，其中Timing设置写时序参数，ExtTiming设置读时序参数。
下面解析一下结构体的成员变量：
2 Z' L% n  k! ~$ [AddressSetupTime用来设置地址建立时间。
AddressHoldTime用来设置地址保持时间。
. J1 C& @! S2 M- DDataSetupTime用来设置数据建立时间。
BusTurnAroundDuration用来配置总线周转阶段的持续时间。
CLKDivision用来配置CLK时钟输出信号的周期，以HCLK周期数表示。
DataLatency用来设置同步突发NOR FLASH的数据延迟。
AccessMode用来设置异步模式，取值范围为FMC_ACCESS_MODE_A、FMC_ACCESS_
1 F# w7 a9 o: Z0 h: t+ [MODE_B,、FMC_ACCESS_MODE_C和FMC_ACCESS_MODE_D，这里我们用是异步模式A，所以取值为FMC_ACCESS_MODE_A。
7 O3 m2 N" y) D函数返回值：
# y4 p9 O2 ~9 G) eHAL_StatusTypeDef枚举类型的值。
  d1 W7 E1 M! t, o注意事项：
' M: V5 Z( t' J- H0 ~4 ]' `9 ]5 I3 n; E和其他外设一样，HAL库也提供了SRAM的初始化MSP回调函数，函数声明如下：
void HAL_SRAM_MspInit(SRAM_HandleTypeDef *hsram) ;
6 P" ?9 D! Q& `& }( x# e2. FMC_NORSRAM_Extended_Timing_Init函数
FMC_NORSRAM_Extended_Timing_Init函数是初始化扩展时序模式函数。其声明如下：
HAL_StatusTypeDef FMC_NORSRAM_Extended_Timing_Init(
FMC_NORSRAM_EXTENDED_TypeDef *Device, FMC_NORSRAM_TimingTypeDef *Timing,
0 F0 |3 _. V6 }7 M. Fuint32_t Bank, uint32_t ExtendedMode);
函数描述：
该函数用于初始化扩展时序模式。
函数形参：
形参1是FMC_NORSRAM_EXTENDED_TypeDef结构体类型指针变量，扩展模式寄存器基地址选择。
% A  C2 B0 I2 b3 B5 o6 B% v6 q形参2是FMC_NORSRAM_TimingTypeDef结构体类型指针变量，可以是读或者写时序结构体。
形参3是储存区块号。
! i" c3 h# ]/ d$ q形参4是使能或者禁止扩展模式。
) Y3 W& [9 k8 s( O1 P& [函数返回值：
HAL_StatusTypeDef枚举类型的值。
9 M  Y) m4 B; E- C- j" l7 I注意事项：
! b8 s% x: [: w: b' `该函数我们用于重新配置写或者读时序。
! n" a1 ]. J$ ?FMC驱动LCD显示配置步骤
1）使能FMC和相关GPIO时钟，并设置好GPIO工作模式
我们通过FMC控制LCD，所以先需要使能FMC以及相关GPIO口的时钟，并设置好GPIO的工作模式。
  k2 b: ^  J" G. n' Q8 m( S0 r( l2）设置FMC参数
这里我们需要设置FMC的相关访问参数（数据位宽、访问时序、工作模式等），以匹配液晶驱动IC，这里我们通过HAL_SRAM_Init函数完成FMC参数配置，详见本例程源码。
% ~2 w! Q$ X, \8 L! m6 V+ F. X4 Y3）初始化LCD
  T3 W% }/ w! s, l4 s* k% y$ r1 H3 i( g由于我们例程兼容了很多种液晶驱动IC，所以先要读取对应IC的驱动型号，然后根据不同的IC型号来调用不同的初始化函数，完成对LCD的初始化。
8 i& s1 j0 ]3 G& Z: I' e- q: N: l注意：这些初始化函数里面的代码，都是由LCD厂家提供，一般不需要改动，也不需要深究，我们直接照抄即可。
4）实现LCD画点&读点函数
在初始化LCD完成以后，我们就可以控制LCD显示了，而最核心的一个函数，就是画点和读点函数，只要实现这两个函数，后续的各种LCD操作函数，都可以基于这两个函数实现。
% \) `4 H  O1 a- e) Q5）实现其他LCD操作函数
, W8 ?3 B/ g* C  G. D) q* Q& w在完成画点和读点两个最基础的LCD操作函数以后，我们就可以基于这两个函数实现各种LCD操作函数了，比如画线、画矩形、显示字符、显示字符串、显示数字等，如果不够用还可以根据自己需要来添加。详见本例程源码。
25.3.2 程序流程图

图25.3.2.1 TFTLCD（MCU屏）实验程序流程图

& H% R( ?) Z- ^7 K: V25.3.3 程序解析
3 q% ]1 U+ C, b6 t( q1.LCD驱动代码
) o  r2 E9 R3 e' [这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。LCD驱动源码包括四个文件：lcd.c、lcd.h、lcd_ex.c和lcdfont.h。
. C+ t  `5 g2 W+ q/ j* k0 Elcd.c和lcd.h文件是驱动函数和引脚接口宏定义以及函数声明等。lcd_ex.c存放各个LCD驱动IC的寄存器初始化部分代码，是lcd.c文件的补充文件，起到简化lcd.c文件的作用。lcdfont.h头文件存放了4种字体大小不一样的ASCII字符集（1212、1616、2424和3232）。这个跟oledfont.h头文件一样的，只是这里多了3232的ASCII字符集，制作方法请回顾OLED实验。
6 H. J8 Y: B: |6 a6 v' g- X下面我们还是先介绍lcd.h文件，首先是LCD的引脚定义：
: z6 b( B0 ^9 v5 U' x# X2 g/*****************************************************************************/
/ LCD RST/WR/RD/BL/CS/RS 引脚 定义
0 w1 o- @$ i4 J( P( H/ ^/ O( z" y" ULCD_D0~D15,由于引脚太多,就不在这里定义了,直接在lcd_init里面修改.所以在移植的时候,除了
改这6个IO口, 还得改lcd_init里面的D0~D15所在的IO口.
*/
/* RESET 和系统复位脚共用 所以这里不用定义 RESET引脚 /
//#define LCD_RST_GPIO_PORT GPIOX
5 R' k! U" W4 m$ u3 [  N//#define LCD_RST_GPIO_PIN GPIO_PIN_X
8 X7 J' V; V4 J6 m0 E/ O//#define LCD_RST_GPIO_CLK_ENABLE()
do{ __HAL_RCC_GPIOx_CLK_ENABLE(); }while(0) / 所在IO口时钟使能 */

#define LCD_WR_GPIO_PORT GPIOD
#define LCD_WR_GPIO_PIN GPIO_PIN_5
#define LCD_WR_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOD_CLK_ENABLE(); }while(0) /* 所在IO口时钟使能 */

) [3 I. A) b& a( T9 e#define LCD_RD_GPIO_PORT GPIOD
, o" H/ R# k2 ^0 }% p) a#define LCD_RD_GPIO_PIN GPIO_PIN_4
0 {% G* X7 ?; l$ o, I  p9 `#define LCD_RD_GPIO_CLK_ENABLE()
/ P5 Z6 d4 J* n: e# V: cdo{ __HAL_RCC_GPIOD_CLK_ENABLE(); }while(0) /* 所在IO口时钟使能 */

, H% d! \) a7 c2 F( @#define LCD_BL_GPIO_PORT GPIOB
& n( i- d7 {6 u9 z8 l! R2 \# `8 w#define LCD_BL_GPIO_PIN GPIO_PIN_5
#define LCD_BL_GPIO_CLK_ENABLE()
do{ __HAL_RCC_GPIOB_CLK_ENABLE(); }while(0) /* 所在IO口时钟使能 */
1 Y7 u/ U3 X% s7 D
, a7 x: \9 J2 C/* LCD_CS(需要根据LCD_FMC_NEX设置正确的IO口) 和 LCD_RS
(需要根据LCD_FMC_AX设置正确的IO口) 引脚 定义 /
#define LCD_CS_GPIO_PORT GPIOD
6 |/ [9 U" e! a* p#define LCD_CS_GPIO_PIN GPIO_PIN_7
. [: |+ C; ]7 n2 E, `#define LCD_CS_GPIO_CLK_ENABLE()
1 k" _4 @5 o5 N: hdo{ __HAL_RCC_GPIOD_CLK_ENABLE(); }while(0) / 所在IO口时钟使能 */
8 X$ ~& K2 r7 ]- [, }; s' ^
#define LCD_RS_GPIO_PORT GPIOE
3 J' b( d+ V% ]3 K#define LCD_RS_GPIO_PIN GPIO_PIN_3
#define LCD_RS_GPIO_CLK_ENABLE()
do{ __HAL_RCC_GPIOE_CLK_ENABLE(); }while(0) /* 所在IO口时钟使能 */

# X# s, ~) S1 h! F! d- U0 p/* FMC相关参数 定义

注意: 我们默认是通过FMC块1来连接LCD, 块1有4个片选: FMC_NE1~4
修改LCD_FMC_NEX, 对应的LCD_CS_GPIO相关设置也得改
修改LCD_FMC_AX , 对应的LCD_RS_GPIO相关设置也得改
/
#define LCD_FMC_NEX 1 / 使用FMC_NE1接LCD_CS,取值范围只能是: 1~4 /
7 d8 K# M6 |- t) |+ E#define LCD_FMC_AX 19 / 使用FMC_A19接LCD_RS,取值范围是: 0 ~ 25 /
: l% v' o* x" \) {' ~/ W/*****************************************************************************/
第一部分的宏定义是LCD RST/WR/RD/BL/CS/RS 引脚定义，需要注意的是：LCD的RST引脚和系统复位脚连接在一起，所以不用单独使用一个IO口（节省一个IO口）。
0 U( @- \1 \6 F6 w& h8 o第二部分的宏定义是LCD_FMC_NEX和LCD_FMC_AX，这两个宏定义是为计算LCD的基地址LCD_BASE而定义的。其中LCD_FMC_NEX是FMC的存储区块号，取值范围只能是: 1~4，因为LCD的驱动用到块1，所以我们默认取值为1。而LCD_FMC_AX是对应LCD_RS引脚的IO口的复用功能，开发板上LCD RS引脚硬件连接PE3，PE3要复用为FMC_A19引脚。所以LCD_FMC_AX定义为19，19对应着FMC_A19，取值范围是: 0 ~ 25。
/ \) C2 C2 w9 N3 a! W" ]; |下面介绍我们在lcd.h里面定义的一个重要的结构体：
: |$ y+ {2 F0 E/ LCD重要参数集 /
; g+ O0 h- Z+ k) P6 Y! u1 T" \7 ~typedef struct
{
uint16_t width; / LCD 宽度 /
6 b  v$ U% M* S# Z& ?uint16_t height; / LCD 高度 /
/ h& m5 t4 o! p* o, x3 x( l  _uint16_t id; / LCD ID /
$ [1 ?* x7 Q; n7 puint8_t dir; / 横屏还是竖屏控制：0，竖屏；1，横屏。 /
uint16_t wramcmd; / 开始写gram指令 /
# f4 P( w6 R# [( luint16_t setxcmd; / 设置x坐标指令 /
uint16_t setycmd; / 设置y坐标指令 */
} _lcd_dev;
/ z+ o) m% {8 l0 I$ N) E9 F/* LCD参数 /
extern _lcd_dev lcddev; / 管理LCD重要参数 */

+ Q9 d  _- R$ L/ H/* LCD的画笔颜色和背景色 /
" D0 r, v6 \  C0 j* k' bextern uint32_t g_point_color; / 默认红色 /
extern uint32_t g_back_color; / 背景颜色.默认为白色 /
该结构体用于保存一些LCD重要参数信息，比如LCD的长宽、LCD ID（驱动IC型号）、LCD横竖屏状态等，这个结构体虽然占用了十几个字节的内存，但是却可以让我们的驱动函数支持不同尺寸的LCD，同时可以实现LCD横竖屏切换等重要功能，所以还是利大于弊的。最后声明_lcd_dev结构体类型变量lcddev，lcddev在lcd.c中定义。
紧接着就是g_point_color和g_back_color变量的声明，它们也是在lcd.c中被定义。g_point_color变量用于保存LCD的画笔颜色，g_back_color则是保存LCD的背景色。
下面是LCD背光控制IO口的宏定义：
/ LCD背光控制 /
#define LCD_BL(x) do{ x ?
. w/ n1 ~) E' ?( B8 k" bHAL_GPIO_WritePin(LCD_BL_GPIO_PORT, LCD_BL_GPIO_PIN, GPIO_PIN_SET) :
5 o0 Y6 \& x3 t: \  W5 THAL_GPIO_WritePin(LCD_BL_GPIO_PORT, LCD_BL_GPIO_PIN, GPIO_PIN_RESET);
! X( r) [8 l2 w8 @* @: Z! S" `}while(0)
* q7 o! a- Y; o. A  c2 U# \我们知道TFTLCD的RS接在FMC的A19（即PE3）上面，CS接在FMC_NE1（即PD7）上，并且是16位数据总线。我们使用的是FMC存储器1的第1区，所以我们定义如下LCD操作结构体：
/ LCD地址结构体 */
typedef struct
) W& H- t9 \  T9 m* o4 D8 ~! m- S/ P3 S9 ^{
, d, j( q8 x& ~# q4 lvolatile uint16_t LCD_REG;
# v9 W: M. P$ q2 J  d/ uvolatile uint16_t LCD_RAM;
} LCD_TypeDef;
) [) W' \5 o( o% z1 A
/* LCD_BASE的详细解算方法:
& u3 o& M0 L0 I9 ?& n
我们一般使用FMC的块1(BANK1)来驱动TFTLCD液晶屏(MCU屏), 块1地址范围总大小为256MB,
均分成4块:
9 X+ a' o; a' n# x( [* f存储块1(FMC_NE1)地址范围: 0X6000 0000 ~ 0X63FF FFFF
存储块2(FMC_NE2)地址范围: 0X6400 0000 ~ 0X67FF FFFF
; j9 I9 ?5 u! z2 E/ \/ [3 B存储块3(FMC_NE3)地址范围: 0X6800 0000 ~ 0X6BFF FFFF
存储块4(FMC_NE4)地址范围: 0X6C00 0000 ~ 0X6FFF FFFF
我们需要根据硬件连接方式选择合适的片选(连接LCD_CS)和地址线(连接LCD_RS)
9 d+ z4 R; t; |& \# B2 {H750开发板使用FMC_NE1连接LCD_CS, FMC_A19连接LCD_RS ,16位数据线,计算方法如下:
首先FMC_NE1的基地址为: 0X6000 0000;
3 ], z- B* P! TNEx的基址为(x=1/2/3/4): 0X6000 0000 + (0X400 0000 * (x - 1))
FMC_A19对应地址值: 2^19 * 2 = 0X100000; FMC_Ay对应的地址为(y=0~25): 2^y * 2
0 l  o1 F/ K& O9 s2 VLCD->LCD_REG,对应LCD_RS = 0(LCD寄存器); LCD->LCD_RAM,对应LCD_RS = 1(LCD数据)
, W$ O2 _7 j3 L2 W: J( _2 H) e% @1 I2 r0 m则 LCD->LCD_RAM的地址为: 0X6000 0000 + 2^19 * 2 = 0X6010 0000
LCD->LCD_REG的地址可以为 LCD->LCD_RAM之外的任意地址.
由于我们使用结构体管理LCD_REG 和 LCD_RAM(REG在前,RAM在后,均为16位数据宽度)
因此 结构体的基地址(LCD_BASE) = LCD_RAM - 2 = 0X6010 0000 -2
. V) z8 F, ]% q* }* K9 R更加通用的计算公式为((片选脚FMC_NEx)x=1/2/3/4, (RS接地址线FMC_Ay)y=0~25):
     LCD_BASE = (0X6000 0000 + (0X400 0000 * (x - 1))) | (2^y * 2 -2)
/ r: n4 }! Z7 H5 O% H! W$ x
     等效于(使用移位操作)

     LCD_BASE = (0X6000 0000 + (0X400 0000 * (x - 1))) | ((1 << y) * 2 -2)
+ W  G4 ]8 i7 C! A6 R, [
/
' y7 M0 E: ?( [- t% x) W) d#define LCD_BASE (uint32_t)((0X60000000 + (0X4000000 * (LCD_FMC_NEX - 1)))
| (((1 << LCD_FMC_AX) * 2) -2))
#define LCD ((LCD_TypeDef ) LCD_BASE)
其中LCD_BASE，必须根据我们外部电路的连接来确定，即根据前面介绍的LCD_FMC_NEX和LCD_FMC_AX宏定义的值来确定。我们使用Bank1.sector1，把宏定义LCD_FMC_NEX的值代入(0X60000000 + (0X4000000 * (LCD_FMC_NEX - 1)))得到的就是存储区的基地址，即0x60000000。而FMC_A19对应地址值为(((1 << LCD_FMC_AX) * 2) -2))，代入LCD_FMC_AX的值得到0x000F FFFE，所以LCD_BASE表示的地址值为0x60000000 | 0x000F FFFE。
上面是直接代入我们给出的公式进行计算，但是很多朋友不太明白FMC_A19对应地址值怎么来的。下面我们来解析一下，以FMC_A19为例，0x000F FFFE转换成二进制就是：1111 1111 1111 1111 1110。从表25.1.2.2知道16位数据时，地址右移一位对齐，那么实际对应到地址引脚的时候，就是：[A19:A0]=0111 1111 1111 1111 1111，此时A19是0，但是如果16位地址再加1（注意：对应到8位地址是加2，即0x000F FFFE +0X02），那么：[A19:A0]=1000 0000 0000 0000 0000，这时A19就是1了，即实现了对RS的0和1的控制。
定义LCD的时候，我们将LCD_BASE这个地址强制转换为LCD_TypeDef结构体地址，那么可以得到LCD->LCD_REG的地址就是0x600F FFFE，地址右移一位对齐后对应A19的状态为0(即RS=0)，而LCD->LCD_RAM的地址就是0x6010 0000（结构体地址自增），地址右移一位对齐后对应A19的状态为1（即RS=1）。
所以，有了这个定义，当我们要往LCD写命令/数据的时候，可以这样写：
LCD->LCD_REG = CMD; / 写命令 /
$ q: ~5 q  z% I* yLCD->LCD_RAM = DATA; / 写数据 /
3 |! S" L, b8 m/ r$ V. e  e) O而读的时候反过来操作就可以了，如下所示：
# p+ y8 X2 H- ?% o6 C0 j3 S+ eCMD = LCD->LCD_REG; / 读LCD寄存器 /
7 T8 ~& K* O. l0 ]DATA = LCD->LCD_RAM; / 读LCD数据 /
  }/ S5 H+ V. L" t& r这其中，CS、WR、RD和IO口方向都是由FMC硬件自动控制，不需要我们手动设置了。
最后是一些其他的宏定义，包括LCD扫描方向和颜色，以及SSD1963相关配置参数。
: a9 J' F9 _( D  s6 N# e; U+ T下面开始对lcd.c文件介绍，先看LCD初始化函数，其定义如下：
. M! _  F3 b" I2 q* C3 P5 D/

@brief 初始化LCD
/ y+ E2 b' P8 i  w) R3 C
@note 该初始化函数可以初始化各种型号的LCD(详见本.c文件最前面的描述)

# Q  V  W. ^6 E' W% h9 h1 O@param 无

6 m: {- F: k+ _7 O4 u3 A% M, I@retval 无
*/
void lcd_init(void)
" s) G) P. M, f" z- V9 t{
4 M. a- m; S0 iGPIO_InitTypeDef gpio_init_struct;
+ U$ P2 m/ r! H2 g3 h. P. LFMC_NORSRAM_TimingTypeDef fmc_read_handle;
FMC_NORSRAM_TimingTypeDef fmc_write_handle;
2 C9 t8 e/ S% N: O$ E% ?8 W/ [
LCD_CS_GPIO_CLK_ENABLE(); /* LCD_CS脚时钟使能 /
4 i; c+ d8 H" J; O9 x. Q  Z) qLCD_WR_GPIO_CLK_ENABLE(); / LCD_WR脚时钟使能 /
LCD_RD_GPIO_CLK_ENABLE(); / LCD_RD脚时钟使能 /
LCD_RS_GPIO_CLK_ENABLE(); / LCD_RS脚时钟使能 /
+ z9 O8 ?7 b" |' B/ BLCD_BL_GPIO_CLK_ENABLE(); / LCD_BL脚时钟使能 */
7 E; a( j6 B* m. ]- ~+ ]
gpio_init_struct.Pin = LCD_CS_GPIO_PIN;
7 S* F4 S8 v9 A& {5 ?! Mgpio_init_struct.Mode = GPIO_MODE_AF_PP; /* 推挽复用 /
2 ~! P( W' w# w" Q" f8 o. Ogpio_init_struct.Pull = GPIO_PULLUP; / 上拉 /
gpio_init_struct.Speed = GPIO_SPEED_FREQ_VERY_HIGH; / 高速 /
: d- f' l3 e( x) z+ T& q- lgpio_init_struct.Alternate = GPIO_AF12_FMC; / 复用为FMC /
HAL_GPIO_Init(LCD_CS_GPIO_PORT, &gpio_init_struct); / 初始化LCD_CS引脚 */
' R+ K# w' `  N
! Z) \+ T# U& R% |* Qgpio_init_struct.Pin = LCD_WR_GPIO_PIN;
! ?+ d* I9 p- x, s* ~0 z5 yHAL_GPIO_Init(LCD_WR_GPIO_PORT, &gpio_init_struct); /* 初始化LCD_WR引脚 */

3 \: R7 k! K0 x4 j- fgpio_init_struct.Pin = LCD_RD_GPIO_PIN;
HAL_GPIO_Init(LCD_RD_GPIO_PORT, &gpio_init_struct); /* 初始化LCD_RD引脚 */
7 Z; L; a1 F. R! X, M; H5 X) N/ w
2 e8 A6 d3 l2 B8 `" n' a# w* ^; g4 Ugpio_init_struct.Pin = LCD_RS_GPIO_PIN;
HAL_GPIO_Init(LCD_RS_GPIO_PORT, &gpio_init_struct); /* 初始化LCD_RS引脚 */

) {, k# Q/ @& X% C# K: v3 M5 E; Dgpio_init_struct.Pin = LCD_BL_GPIO_PIN;
gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP; /* 推挽输出 /
HAL_GPIO_Init(LCD_BL_GPIO_PORT, &gpio_init_struct);/ LCD_BL引脚模式设置 */
( Z% J6 U; I9 z* S
/ e1 x, \7 u# k: Ig_sram_handle.Instance = FMC_NORSRAM_DEVICE;
g_sram_handle.Extended = FMC_NORSRAM_EXTENDED_DEVICE;
! g" g1 q6 x2 w* p
g_sram_handle.Init.NSBank = FMC_NORSRAM_BANK1; /* 使用NE1 /
9 Y0 O+ l2 x8 X. D3 K/ 不复用数据线 /
g_sram_handle.Init.DataAddressMux = FMC_DATA_ADDRESS_MUX_DISABLE;
g_sram_handle.Init.MemoryType = FMC_MEMORY_TYPE_SRAM; / SRAM /
6 W. J, t; N; T* e$ |7 p/ 16位数据宽度 /
g_sram_handle.Init.MemoryDataWidth = FMC_NORSRAM_MEM_BUS_WIDTH_16;
/ 是否使能突发访问,仅对同步突发存储器有效,此处未用到 /
1 y# E$ |+ T) M7 Gg_sram_handle.Init.BurstAccessMode = FMC_BURST_ACCESS_MODE_DISABLE;
! ?: _' F' L0 |; p9 l6 S/ 等待信号的极性,仅在突发模式访问下有用 /
g_sram_handle.Init.WaitSignalPolarity = FMC_WAIT_SIGNAL_POLARITY_LOW;
/ 存储器是在等待周期之前的一个时钟周期还是等待周期期间使能NWAIT /
  [& G) x! _; Yg_sram_handle.Init.WaitSignalActive = FMC_WAIT_TIMING_BEFORE_WS;
; Q( H# X: f$ _1 Y7 J3 C/ 存储器写使能 /
% N! S; t, h2 r3 pg_sram_handle.Init.WriteOperation = FMC_WRITE_OPERATION_ENABLE;
% U2 k9 m; s  h* K1 i& O$ _/ 等待使能位,此处未用到 /
" g. R# j! H: A9 j$ |' p2 K' Og_sram_handle.Init.WaitSignal = FMC_WAIT_SIGNAL_DISABLE;
& s1 I2 l4 \: N7 |' n/ 读写使用不同的时序 /
1 J) B7 }3 o7 d2 [# d9 z5 J" ]g_sram_handle.Init.ExtendedMode = FMC_EXTENDED_MODE_ENABLE;
/ 是否使能同步传输模式下的等待信号,此处未用到 /
g_sram_handle.Init.AsynchronousWait = FMC_ASYNCHRONOUS_WAIT_DISABLE;
g_sram_handle.Init.WriteBurst = FMC_WRITE_BURST_DISABLE; / 禁止突发写 */
g_sram_handle.Init.ContinuousClock = FMC_CONTINUOUS_CLOCK_SYNC_ASYNC;

' X0 |9 E. z9 `7 I' P; m/* FMC读时序控制寄存器 /
' ~$ n# v- P  i9 _; ^& G/ 地址建立时间(ADDSET)为15个fmc_ker_ck 1/220M=4.5ns15=67.5ns /
fmc_read_handle.AddressSetupTime = 0x15;
" u) K7 P/ Z: W' |* V! p/ 数据保存时间(DATAST)为78个fmc_ker_ck=4.578=351ns /
& c3 N( h' Y: f6 [0 e) kfmc_read_handle.AddressHoldTime = 0x00;
  t/ L0 O1 f( X) {; B3 E/ 因为液晶驱动IC的读数据的时候，速度不能太快,尤其是个别奇葩芯片 /
fmc_read_handle.DataSetupTime = 0x78;
fmc_read_handle.AccessMode = FMC_ACCESS_MODE_A; / 模式A */
) {) y, T* Z+ V) p# L/ h
/* FMC写时序控制寄存器 /
/ 地址建立时间(ADDSET)为15个fmc_ker_ck=67.5ns /
fmc_write_handle.AddressSetupTime = 0x15;
/ 数据保存时间(DATAST)为15个fmc_ker_ck=67.5ns */
$ `' {& t  f# X( m, W0 _fmc_write_handle.AddressHoldTime = 0x00;
" P& f+ }7 Y/ |2 Z  ^0 G# {/*15个fmc_ker_ck（fmc_ker_ck=220Mhz）,某些液晶驱动IC的写信号脉宽，最少也得50ns /
9 |" U0 ]( `7 b" Z+ q1 N2 B6 ?: Vfmc_write_handle.DataSetupTime = 0x15;
) h& e* J2 R7 ]# h& V( Y! M3 hfmc_write_handle.AccessMode = FMC_ACCESS_MODE_A; / 模式A */
5 ?6 R, A: [. N) ?HAL_SRAM_Init(&g_sram_handle, &fmc_read_handle, &fmc_write_handle);
delay_ms(50);
3 r) @; i1 n( P3 w9 O

1. /* 尝试9341 ID的读取 */

2. lcd_wr_regno(0XD3);
   % _. c6 B. }6 G$ n
3. lcddev.id = lcd_rd_data();          /* dummy read */
   % z' _4 B4 s* V% b" M3 I# z/ F
4. lcddev.id = lcd_rd_data();  /* 读到0X00 */
   # k3 u. G7 O/ K  n
5. lcddev.id = lcd_rd_data();  /* 读取0X93 */

6. lcddev.id <<= 8;

7. lcddev.id |= lcd_rd_data();        /* 读取0X41 */
   1 w5 e2 N0 s6 I; ]* a6 ]3 N3 x
8.

9. if (lcddev.id != 0X9341)            /* 不是 9341 , 尝试看看是不是 ST7789 */

10. {

11.     lcd_wr_regno(0X04);

12.     lcddev.id = lcd_rd_data();              /* dummy read */
    + k- |7 _* g6 @
13.     lcddev.id = lcd_rd_data();              /* 读到0X85 */
    ( {; j  J# g" S" F1 x
14.     lcddev.id = lcd_rd_data();              /* 读取0X85 */
    ; r; l7 I( @% j$ H; q7 v5 o: l
15.     lcddev.id <<= 8;

16.     lcddev.id |= lcd_rd_data();             /* 读取0X52 */

17.

18.     if (lcddev.id == 0X8552)                /* 将8552的ID转换成7789 */

19.     {
    # _7 r$ L3 _* R* a1 K# o' d
20.         lcddev.id = 0x7789;
    0 w* r2 n$ A6 s; e  @; q
21.     }
    2 ?/ A. U4 X& R4 {- Q; @
22.
    1 D7 K  L# B( G
23.     if (lcddev.id != 0x7789)                /* 也不是ST7789, 尝试是不是 NT35310 */
    + M* R- e  M2 z- L
24.     {

25.         lcd_wr_regno(0XD4);
    5 X* I8 a+ ~: A6 Z* E0 N9 [
26.         lcddev.id = lcd_rd_data();          /* dummy read */

27.         lcddev.id = lcd_rd_data();          /* 读回0X01 */
    5 \* G; y- k- i
28.         lcddev.id = lcd_rd_data();          /* 读回0X53 */
    5 t- j$ |8 \7 r8 |$ P! F
29.         lcddev.id <<= 8;
    4 L7 A) {# ?$ ]. R4 r, ?/ f
30.         lcddev.id |= lcd_rd_data();         /* 这里读回0X10 */

31.

32.         if (lcddev.id != 0X5310)            /* 也不是NT35310,尝试看看是不是NT35510 */
    6 m! W, \5 O5 B# k  P8 c
33.         {

34.             /* 发送秘钥（厂家提供,照搬即可） */

35.             lcd_write_reg(0xF000, 0x0055);

36.             lcd_write_reg(0xF001, 0x00AA);

37.             lcd_write_reg(0xF002, 0x0052);

38.             lcd_write_reg(0xF003, 0x0008);

39.             lcd_write_reg(0xF004, 0x0001);

40.
    / g8 r2 B, L5 h7 P
41.             lcd_wr_regno(0xC500);                  /* 读取ID高8位 */
    " N1 r% F" y2 |% u. ]
42.             lcddev.id = lcd_rd_data();        /* 读回0X55 */

43.             lcddev.id <<= 8;

44.

45.             lcd_wr_regno(0xC501);                     /* 读取ID低8位 */

46.             lcddev.id |= lcd_rd_data();        /* 读回0X10 */
    : G4 i! C4 n4 _  |; a
47.             delay_ms(5);
    & u8 o! D5 s$ o8 a
48.
    8 R% z, r( H: r6 r
49.             if (lcddev.id != 0X5510)    /* 也不是NT5510,尝试看看是不是SSD1963 */

50.             {

51.                 lcd_wr_regno(0XA1);

52.                 lcddev.id = lcd_rd_data();

53.                 lcddev.id = lcd_rd_data();  /* 读回0X57 */
    ; z) D. Z" A# R/ P' I+ P
54.                 lcddev.id <<= 8;

55.                 lcddev.id |= lcd_rd_data(); /* 读回0X61 */

56. /* SSD1963读回的ID是5761H,为方便区分,我们强制设置为1963 */

57. if (lcddev.id == 0X5761)lcddev.id = 0X1963;

58. }

59. }
    # a# j, M' R0 n# e
60. }

61. }

复制代码

1. /* 特别注意, 如果在main函数里面屏蔽串口1初始化, 则会卡死在printf

2. * 里面(卡死在f_putc函数), 所以, 必须初始化串口1, 或者屏蔽掉下面
   ' k9 n- ]& u" q# i9 N
3. * 这行 printf 语句 !!!!!!!
   " r0 R) U5 Z0 `
4. */

5. printf("LCD ID:%x\r\n", lcddev.id); /* 打印LCD ID */
   ( B& Z4 n$ v( J$ x, ?2 Y; P9 u" i
6.
   / l1 ^  l0 Q' }6 L6 f; [
7. if (lcddev.id == 0X7789)
   5 h9 H/ A0 g5 U2 t# ^* T1 ~
8. {

9.     lcd_ex_st7789_reginit();            /* 执行ST7789初始化 */
   * K6 l9 Z: D. L0 _2 ~
10. }

11. else if (lcddev.id == 0X9341)
    / ~: m0 F, w$ `! |  X$ A- q
12. {
    * v& o  L' a# ~7 Y  Y- ?8 B. u
13.     lcd_ex_ili9341_reginit();           /* 执行ILI9341初始化 */

14. }

15. else if (lcddev.id == 0x5310)
    ' w  r' @$ d0 n: q+ M8 j
16. {

17.     lcd_ex_nt35310_reginit();           /* 执行NT35310初始化 */

18. }

19. else if (lcddev.id == 0x5510)
    , a4 B% ^5 {, O& g" V# G
20. {
    6 t# z# }" Z1 q3 `4 M
21.     lcd_ex_nt35510_reginit();          /* 执行NT35510初始化 */

22. }
    7 \; k' l9 G. N9 X- K* x4 W
23. else if (lcddev.id == 0X1963)

24. {
    # k) w! a; U: m# b; V: P
25.     lcd_ex_ssd1963_reginit();    /* 执行SSD1963初始化 */
    6 s, N8 W- e( Q7 t$ Y! I
26.     lcd_ssd_backlight_set(100);         /* 背光设置为最亮 */

27. }

28.

29. /* 初始化完成以后,提速 */

30. if (lcddev.id == 0X7789)                /* ST7789 提速 */

31. {

32.     /* 重新配置写时序控制寄存器的时序 */

33.     fmc_write_handle.AddressSetupTime = 5;
    # ?, w, k# R) ]! k' W
34.     fmc_write_handle.DataSetupTime = 5;

35.     FMC_NORSRAM_Extended_Timing_Init(g_sram_handle.Extended,

36.
    " `- e! R/ Z1 L7 E0 F
37. &fmc_write_handle, g_sram_handle.Init.NSBank,

38. g_sram_handle.Init.ExtendedMode);
    9 ?; o5 B% ?+ \2 G
39. }

40. /* 如果是这几个IC,则设置WR时序为最快 /
      _; B' z( b  d  T; R1 F
41. if (lcddev.id == 0X9341 || lcddev.id == 0X1963)

42. {

43. / 重新配置写时序控制寄存器的时序 /

44. fmc_write_handle.AddressSetupTime = 3;

45. fmc_write_handle.DataSetupTime = 3;

46. FMC_NORSRAM_Extended_Timing_Init(g_sram_handle.Extended,

47. &fmc_write_handle, g_sram_handle.Init.NSBank,

48. g_sram_handle.Init.ExtendedMode);

49. }

50. / 如果是这几个IC,则设置WR时序为最快 /
    3 k( ~: b" m3 y$ _4 J
51. if (lcddev.id == 0X5310 || lcddev.id == 0X5510)

52. {

53. / 重新配置写时序控制寄存器的时序 /

54. fmc_write_handle.AddressSetupTime = 2;
    3 P9 [9 N- R! y3 r. I2 R1 V+ r' b
55. fmc_write_handle.DataSetupTime = 2;
    7 s+ b6 }# }7 K+ e/ G$ p
56. FMC_NORSRAM_Extended_Timing_Init(g_sram_handle.Extended,
    : p: \& ?8 m' O+ D7 n
57. &fmc_write_handle, g_sram_handle.Init.NSBank,

58. g_sram_handle.Init.ExtendedMode);
    4 o  H, X% T: i
59. }
    . B7 Q  f0 e$ ]# g% l7 w2 G' U
60. lcd_display_dir(0); / 默认为竖屏 /

61. LCD_BL(1); / 点亮背光 */
    # L# e1 N4 l3 t9 H8 D
62. lcd_clear(WHITE);
    , I, N- g: }3 \& T3 r) ?
63. }

复制代码

- |6 z7 d: x; Z# E* D该函数先对FMC相关IO进行初始化，然后使用HAL_SRAM_Init函数初始化FMC控制器，同时我们使用HAL_SRAM_MspInit回调函数来初始化相应的IO口，最后读取LCD控制器的型号，根据控制IC的型号执行不同的初始化代码，这样提高了整个程序的通用性。为了简化lcd.c的初始化程序，不同控制IC的芯片对应的初始化程序（如：lcd_ex_st7789_reginit()、lcd_ex_ili9341_reginit()等）我们放在lcd_ex.c文件中，这些初始化代码完成对LCD寄存器的初始化，由LCD厂家提供，一般是不需要做任何修改的，我们直接调用就可以了。
下面是6个简单，但是很重要的函数：
/ }; F6 R- ]$ m7 T( t; F

1. /**

2. * @brief               LCD写数据
   # x  b$ R1 {+ Y" T. z
3. * @param               data: 要写入的数据

4. * @retval              无

5. */
   / X) ]; J9 @  g$ b
6. void lcd_wr_data(volatile uint16_t data)
   8 R; G) ~* o. {" S/ M& M* l" `1 t
7. {
   ! Z% Y7 O4 R4 m& }: h4 N+ P
8.     data = data;            /* 使用-O2优化的时候,必须插入的延时 */
   5 E/ y/ G( d! e: A# y
9.     LCD->LCD_RAM = data;
   # C. k" G8 ^, }* P
10. }

11.

12. /**

13. * @brief               LCD写寄存器编号/地址函数
    7 ]* }9 s8 `2 |3 U* y$ W
14. * @param               regno: 寄存器编号/地址

15. * @retval              无
    1 S* i5 N( ?. E8 b* ^- J
16. */
    ; @( ?6 n. ~  k; `1 ?( i& u0 j
17. void lcd_wr_regno(volatile uint16_t regno)

18. {
    % Z3 _/ I" }9 z  y. y" u" X2 W& `5 d/ s
19.     regno = regno;                /* 使用-O2优化的时候,必须插入的延时 */
    - R. ]" w& v, g. j, e
20.     LCD->LCD_REG = regno;         /* 写入要写的寄存器序号 */

21. }

22.

23. /**
    $ U3 A; G8 d/ j9 ]3 }
24. * @brief               LCD写寄存器
    : j+ X: o" _4 @4 Q0 u& e
25. * @param               regno:寄存器编号/地址

26. * @param               data:要写入的数据

27. * @retval              无

28. */
    8 A) G3 [( Y8 {  h  E
29. void lcd_write_reg(uint16_t regno, uint16_t data)

30. {
    ! ?0 d! W7 {! [/ w* U* K6 r+ o
31.     LCD->LCD_REG = regno;   /* 写入要写的寄存器序号 */
    # }, R* N# V$ L# Y% |
32.     LCD->LCD_RAM = data;    /* 写入数据 */

33. }

34.
    $ }" B' h$ W3 V" G8 w
35. /**

36. * @brief             LCD延时函数,仅用于部分在mdk -O1时间优化时需要设置的地方

37. * @param              t:延时的数值
    . w+ ]* l6 o/ T: ~; b
38. * @retval              无

39. */
    " O% v# v) k" A, K
40. static void lcd_opt_delay(uint32_t i)

41. {
    + T6 _4 A% P$ {4 ]
42.     while (i--);

43. }

44.
    3 O2 f. n% ^' L7 n- L, U' u1 f
45. /**

46. * @brief               LCD读数据
    0 q+ U0 ]/ a' t6 V+ K& p/ u
47. * @param               无
    4 z! A5 p( `6 g) }5 c0 K
48. * @retval              读取到的数据
    / t& w; `" P4 R8 n2 T
49. */

50. static uint16_t lcd_rd_data(void)

51. {

52. volatile uint16_t ram;  /* 防止被优化 */

53.     lcd_opt_delay(2);
    . H6 W: a) E1 z8 M$ w- S" A
54.     ram = LCD->LCD_RAM;

55.     return ram;

56. }

57.
    ( |3 ~5 j3 f( w* p+ o
58. /**

59. * @brief              准备写GRAM

60. * @param               无
    " Q! }1 Y7 E3 A" Z
61. * @retval              无

62. */

63. void lcd_write_ram_prepare(void)
    # [. [0 c! [6 `) c$ F8 G* ]
64. {
    2 X- F4 r/ M" v7 R( y3 j0 U' p9 L
65.     LCD->LCD_REG = lcddev.wramcmd;
    / X( ], E' ^) a* {$ p
66. }

复制代码

因为FMC自动控制了WR/RD/CS等这些信号，所以这6个函数实现起来都非常简单，我们就不多说，注意，上面有几个函数，我们添加了一些对MDK –O2优化的支持，去掉的话，在-O2优化的时候会出问题。这些函数实现功能见函数前面的备注，通过这几个简单函数的组合，我们就可以对LCD进行各种操作了。
. e% _0 F8 Z2 X+ ?$ }下面要介绍的函数是坐标设置函数，该函数代码如下：
7 U% A: A9 Q& ?1 f5 c, D
/ v; t: Y/ R* X! j; b

1. /**

2. * @brief              设置光标位置(对RGB屏无效)
   $ l- T( @- w( _# e* j
3. * @param               x,y: 坐标
   9 \! q- c/ i; a& K
4. * @retval              无
   5 A0 {( _# {9 F4 c1 D
5. */

6. void lcd_set_cursor(uint16_t x, uint16_t y)
   : |! _7 M" d, K4 b
7. {
   . e0 Z$ X' j. B) B+ w+ T
8.     if (lcddev.id == 0X1963)
   # o$ f: X7 W# j3 m: X
9.     {
   3 n" V* j, N' b( Z' \
10.         if (lcddev.dir == 0)                /* 竖屏模式, x坐标需要变换 */
      U( h' f- W* |) F+ s' T
11.         {
      b$ r$ A4 _8 X
12.             x = lcddev.width - 1 - x;

13.             lcd_wr_regno(lcddev.setxcmd);
    2 z, ]/ i8 m3 N
14.             lcd_wr_data(0);

15.             lcd_wr_data(0);
    6 y' Z# T9 N1 G
16.             lcd_wr_data(x >> 8);

17.             lcd_wr_data(x & 0XFF);

18.         }

19.         else                            /* 横屏模式 */

20.         {
    * ?. q: b3 e; t. s* B
21.             lcd_wr_regno(lcddev.setxcmd);

22.             lcd_wr_data(x >> 8);
    2 S; s. m5 A4 M1 [
23.             lcd_wr_data(x & 0XFF);

24.             lcd_wr_data((lcddev.width - 1) >> 8);

25.             lcd_wr_data((lcddev.width - 1) & 0XFF);
    6 X+ o- N& D% r" l5 s7 n9 \; t
26.         }
    0 J. Q3 b. y- d0 P" {' u: e
27.

28.         lcd_wr_regno(lcddev.setycmd);

29.         lcd_wr_data(y >> 8);
    4 q& i+ ]7 h2 d' D, M1 q
30.         lcd_wr_data(y & 0XFF);
    # |: d6 u, q; W3 l2 C  Q6 A
31.         lcd_wr_data((lcddev.height - 1) >> 8);

32.         lcd_wr_data((lcddev.height - 1) & 0XFF);

33.

34.     }
    . E% @% O! M8 N, b; X$ y
35.     else if (lcddev.id == 0X5510)
    9 ]0 s/ o& p9 p" I: o
36.     {

37.         lcd_wr_regno(lcddev.setxcmd);

38.         lcd_wr_data(x >> 8);

39.         lcd_wr_regno(lcddev.setxcmd + 1);
    ! Z, ?9 B& R) Q; {0 }2 {1 Y( T
40.         lcd_wr_data(x & 0XFF);
    + n$ ~& e% r$ f0 A9 C/ ]
41.         lcd_wr_regno(lcddev.setycmd);

42.         lcd_wr_data(y >> 8);

43.         lcd_wr_regno(lcddev.setycmd + 1);
    % W1 p" Y- [% t1 _6 y
44.         lcd_wr_data(y & 0XFF);
    - g6 O# N: T( i- t5 i$ X2 }
45.     }

46.     else    /* 9341/5310/7789 等 设置坐标 */

47.     {

48.         lcd_wr_regno(lcddev.setxcmd);
    5 i8 y$ @2 h# u+ A0 H1 t$ ?4 q
49.         lcd_wr_data(x >> 8);
    1 i4 m* n0 M+ J- ]* q
50.         lcd_wr_data(x & 0XFF);

51.         lcd_wr_regno(lcddev.setycmd);
    , g! G: O) M3 m
52.         lcd_wr_data(y >> 8);
    + \- w0 i; e; N+ H" B$ V6 o
53.         lcd_wr_data(y & 0XFF);
    4 X. M" l  m, C- O$ F& u
54.     }

55. }


复制代码

该函数实现将LCD的当前操作点设置到指定坐标(x,y)。因为9341/5310/1963/5510等的设置有些不太一样，所以进行了区别对待。
- l1 R, B  u% r& y接下来介绍画点函数，其定义如下：
5 Y; z% }# H" ~7 @6 M% Z: e/**
( T8 q8 p' n4 L! y% G$ \7 ~
1 c4 `# @- z  Q/ b4 Y@brief 画点
@param x,y: 坐标
@param color: 点的颜色(32位颜色,方便兼容LTDC)
@retval 无
6 x. _+ V( Q& P# ^) d/
void lcd_draw_point(uint16_t x, uint16_t y, uint32_t color)
2 R+ n" x* j( q6 w# U, d2 k: O{
lcd_set_cursor(x, y); / 设置光标位置 /
lcd_write_ram_prepare(); / 开始写入GRAM */
1 |, f3 |, Q% L9 v& C- uLCD->LCD_RAM = color;
4 V/ ~% m- u6 d8 O& F) u, Y}
' R2 F% b, P* y7 ?& n* i该函数实现比较简单，就是先设置坐标，然后往坐标写颜色。lcd_draw_point函数虽然简单，但是至关重要，其他几乎所有上层函数，都是通过调用这个函数实现的。
  s" M8 K* B% ]2 y" ~下面介绍读点函数，用于读取LCD的GRAM，这里说明一下，为什么OLED模块没做读GRAM的函数，而这里做了。因为OLED模块是单色的，所需要全部GRAM也就1K个字节，而TFTLCD模块为彩色的，点数也比OLED模块多很多，以16位色计算，一款320×240的液晶，需要320×240×2个字节来存储颜色值，也就是也需要150K字节，这对任何一款单片机来说，都不是一个小数目了。而且我们在图形叠加的时候，可以先读回原来的值，然后写入新的值，在完成叠加后，我们又恢复原来的值。这样在做一些简单菜单的时候，是很有用的。这里我们读取TFTLCD模块数据的函数为lcd_read_point，该函数直接返回读到的GRAM值。该函数使用之前要先设置读取的GRAM地址，通过lcd_set_cursor函数来实现。lcd_read_point的代码如下：

1. /**
   7 P* U" M" Y- V3 S
2. * @brief              读取个某点的颜色值
   ) O! s( q6 Z( h- l
3. * @param               x,y:坐标
   9 ?1 E, i4 v; L3 F+ W
4. * @retval              此点的颜色(32位颜色,方便兼容LTDC)

5. */
   / ?  w. @  Q# r8 V
6. uint32_t lcd_read_point(uint16_t x, uint16_t y)
   ! t6 \* O: z! S  x' G" W/ k% T
7. {

8.     uint16_t r = 0, g = 0, b = 0;

9.
   ( m( g4 m) m1 h- f$ o+ G0 g! i+ H
10.     if (x >= lcddev.width || y >= lcddev.height)return 0; /* 超过了范围,直接返回 */

11.

12.     lcd_set_cursor(x, y);       /* 设置坐标 */

13.

14.     if (lcddev.id == 0X5510)

15.     {

16.         lcd_wr_regno(0X2E00);   /* 5510 发送读GRAM指令 */
    + O% C6 S) Z5 G$ N, B. y9 L/ x$ x( D
17.     }

18.     else

19.     {

20.         lcd_wr_regno(0X2E);     /* 9341/5310/1963/7789 等发送读GRAM指令 */
    1 i8 |: O* M& w5 Z# r- {# b
21.     }

22.     r = lcd_rd_data();          /* 假读(dummy read) */

23.
    & g4 R! C4 P9 K  }, `. _0 x; `
24.     if (lcddev.id == 0X1963)return r;   /* 1963 直接读就可以 */

25.

26.     r = lcd_rd_data();  /* 实际坐标颜色 */
    # z2 F* ~2 A0 {0 K* T% k5 G! R* D) C
27.

28.     /* 9341/5310/5510/7789 要分2次读出 */

29. b = lcd_rd_data();

30. /* 对于 9341/5310/5510/7789, 第一次读取的是RG的值,R在前,G在后,各占8位 */
    9 O! Y0 F) X5 V
31.     g = r & 0XFF;

32. g <<= 8;
    % x1 p2 m  j! u0 N( T
33. /* 9341/5310/5510/7789 需要公式转换一下 */
      w; C$ n9 c# X2 n- `% M/ t
34.     return (((r >> 11) << 11) | ((g >> 10) << 5) | (b >> 11));

35. }

复制代码

在lcd_read_point函数中，因为我们的代码不止支持一种LCD驱动器，所以，我们根据不同的LCD驱动器（(lcddev.id）型号，执行不同的操作，以实现对各个驱动器兼容，提高函数的通用性。
1 g4 Z# C3 l0 f. |( V* c第十个要介绍的是字符显示函数lcd_show_char，该函数同前面OLED模块的字符显示函数差不多，但是这里的字符显示函数多了1个功能，就是可以以叠加方式显示，或者以非叠加方式显示。叠加方式显示多用于在显示的图片上再显示字符。非叠加方式一般用于普通的显示。该函数实现代码如下：

1. /**
   % [( g  G5 [8 Q" D, I
2. * @brief              在指定位置显示一个字符
     ~/ l$ R1 X9 z3 W  [
3. * @param               x,y  : 坐标
   1 C! C4 l# O  m5 L' b& O
4. * @param               chr  : 要显示的字符:" "--->"~"

5. * @param              size : 字体大小 12/16/24/32

6. * @param              mode : 叠加方式(1); 非叠加方式(0);
   + }4 ?6 [8 I* h: D
7. * @retval             无
   9 }5 y5 R7 Z$ e7 \3 N- T2 v
8. */

9. void lcd_show_char(uint16_t x, uint16_t y, char chr, uint8_t size,

10. uint8_t mode, uint16_t color)

11. {

12.     uint8_t temp, t1, t;

13.     uint16_t y0 = y;

14.     uint8_t csize = 0;
    / C' n  X! U& [9 [$ Z
15.     uint8_t *pfont = 0;
    ; U- e& N) o3 M
16. /* 得到字体一个字符对应点阵集所占的字节数 */

17. csize = (size / 8 + ((size % 8) ? 1 : 0)) * (size / 2);

18. /* 得到偏移后的值（ASCII字库是从空格开始取模，所以-' '就是对应字符的字库） */
    ) G4 Q, Z% B$ V5 s" l1 [
19.     chr = chr - ' ';
    / a% [# o9 V- ?: U; t0 F
20.

21.     switch (size)

22.     {

23.         case 12:
    . O. D! I7 G* V0 ]
24.             pfont = (uint8_t *)asc2_1206[chr];  /* 调用1206字体 */
    5 q" u8 N0 ^" g4 b1 A1 x7 a( }$ f
25.             break;
    - C/ X: v- m, h  F6 l' D1 L
26.
    # c' w0 N" C% w$ n* J& u
27.         case 16:

28.             pfont = (uint8_t *)asc2_1608[chr];  /* 调用1608字体 */
    ) H' l# y: \* L
29.             break;
    ; L6 g5 q; F: C' Q( q
30.

31.         case 24:
    : F; m8 d+ `9 A
32.             pfont = (uint8_t *)asc2_2412[chr];  /* 调用2412字体 */

33.             break;
    ; N# q7 q8 Z# X6 b2 N
34.

35.         case 32:
    0 S. }( E/ V8 S+ y* Z. W
36.             pfont = (uint8_t *)asc2_3216[chr];  /* 调用3216字体 */
    1 V1 A! t2 Y6 a1 w) f# ?3 z2 A
37.             break;

38.
    - N# Z4 K' }- A6 Y" f
39.         default:

40.             return ;
    6 H& X5 g3 t1 H& F, D8 i2 d8 |
41.     }

42.

43.     for (t = 0; t < csize; t++)
    9 O: Z; t  c/ O* x- c: `
44.     {
    2 o0 L2 e6 E9 y) [
45.         temp = pfont[t];    /* 获取字符的点阵数据 */

46.         for (t1 = 0; t1 < 8; t1++)   /* 一个字节8个点 */
    ; w% ]4 M9 V# d* v- S, |! |
47.         {

48.             if (temp & 0x80)        /* 有效点,需要显示 */
    1 b. Z8 g4 z( w
49.             {
    ' x) Y% }! `9 d& Q
50.                 lcd_draw_point(x, y, color);        /* 画点出来,要显示这个点 */

51.             }
    & B/ w) n+ k2 J5 a7 b8 {
52.             else if (mode == 0)     /* 无效点,不显示 */
    2 Y0 n& ~( f! z5 {
53.             {

54. /* 画背景色,相当于这个点不显示(注意背景色由全局变量控制) */

55.                 lcd_draw_point(x, y, g_back_color);

56.             }

57.             temp <<= 1; /* 移位, 以便获取下一个位的状态 */

58.             y++;

59.             if (y >= lcddev.height)return;  /* 超区域了 */
    + Z: F' u& [; f; W( Z. B4 t; O
60.             if ((y - y0) == size)   /* 显示完一列了? */
    4 }0 h8 S- g5 _. p+ u) e( |
61.             {
    ; z0 R7 h2 t5 P# Q' t
62.                 y = y0; /* y坐标复位 */
    # @7 a6 F* R- B  c
63.                 x++;    /* x坐标递增 */

64.                 if (x >= lcddev.width)return;   /* x坐标超区域了 */
    5 ^! u0 y3 j7 r3 l% H: L7 g6 Q; i
65.                 break;

66.             }

67.         }
    ' r. [- Z7 U; M& S6 p! u( V
68.     }
    ) F" p5 k6 g* D6 b' p7 I3 K. n
69. }

复制代码

0 ~$ n$ D5 b. t8 o+ j在lcd_show_char函数里面，我们用到了四个字符集点阵数据数组asc2_1206、asc2_1608、asc2_2412和asc2_3216。
lcd.c的函数比价多，其他的函数请大家自行查看源码，都有详细的注释。
2. main.c代码
" R) G" j4 ]4 v3 }0 s在main.c里面编写如下代码：

1. int main(void)

2. {
   4 n: g4 E6 ^, C' Y' U2 W& r
3.     uint8_t x = 0;
   ( f; L4 k" _& D- Z; u4 k
4. uint8_t lcd_id[12];

5.

6.     sys_cache_enable();                             /* 打开L1-Cache */
     Z$ ~# Z% @6 s
7.     HAL_Init();                                      /* 初始化HAL库 */

8.     sys_stm32_clock_init(240, 2, 2, 4);         /* 设置时钟, 480Mhz */
   $ r! k5 u  p2 P* Q; y, }/ u2 ?9 `
9.     delay_init(480);                                /* 延时初始化 */
   3 x# t8 _: o$ b
10.     usart_init(115200);                            /* 串口初始化为115200 */
    ! |( q. `5 _% b2 c; ^
11.     led_init();                                      /* 初始化LED */

12.     mpu_memory_protection();                      /* 保护相关存储区域 */
    3 V: x1 y) |7 M, }( l" D; h

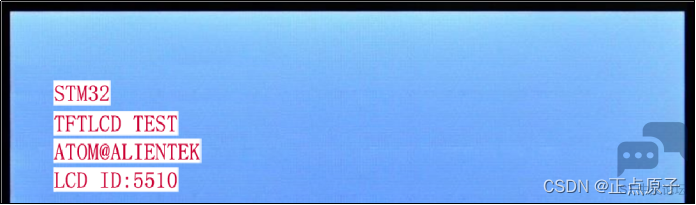

13. lcd_init();                                      /* 初始化LCD */
    " O* E. H1 ]  O
14.

15.     g_point_color = RED;

16. sprintf((char *)lcd_id,"LCD ID:%04X",lcddev.id);/*将LCD ID打印到lcd_id数组*/

17.
    " |5 [5 P0 L! K- |$ ?
18.     while (1)
    5 {/ t% h7 E! Y5 w6 a
19.     {
    * g: r: w, D8 ~4 P# b; h$ g
20.         switch (x)

21.         {

22.             case 0:         lcd_clear(WHITE);         break;

23.             case 1:         lcd_clear(BLACK);         break;

24.             case 2:         lcd_clear(BLUE);         break;
    " }% y, F& Y9 O0 V1 i: _
25.             case 3:         lcd_clear(RED);          break;

26.             case 4:         lcd_clear(MAGENTA);        break;
    4 u7 h0 }( W' M4 I) N
27.             case 5:         lcd_clear(GREEN);         break;
    : J3 u- c; q4 H1 h: }7 b3 i
28.             case 6:         lcd_clear(CYAN);         break;

29.             case 7:         lcd_clear(YELLOW);         break;
    1 E( P* i. e, O$ `
30.             case 8:         lcd_clear(BRRED);         break;
    / n. j* i4 D, @7 a
31.             case 9:         lcd_clear(GRAY);         break;

32.             case 10:         lcd_clear(LGRAY);         break;
    ! u, Y( T' J9 |% z3 h
33.             case 11:         lcd_clear(BROWN);         break;

34.         }

35.
      A5 N, u& k1 j* ]: Y3 ^& p2 N
36.         lcd_show_string(10, 40, 240, 32, 32, "STM32", RED);

37.         lcd_show_string(10, 80, 240, 24, 24, "TFTLCD TEST", RED);

38.         lcd_show_string(10, 110, 240, 16, 16, "ATOM@ALIENTEK", RED);

39.         lcd_show_string(10, 130, 240, 16, 16, (char*)lcd_id, RED);/* 显示LCD ID*/

40.

41.         x++;

42.         if (x == 12)x = 0;

43.
    * l$ U' U9 e5 R; ^) d  E$ s
44.         LED0_TOGGLE();  /* 红灯闪烁 */
    8 |; m/ U6 f9 F. H% e+ T
45.         delay_ms(1000);

46.     }

47. }

复制代码

6 {( R$ Z8 Y4 ?% Z! v0 X( J% W$ rmain函数功能主要是显示一些固定的字符，字体大小包括3216、2412、168和126四种，同时显示LCD驱动IC的型号，然后不停的切换背景颜色，每1s切换一次。而LED0也会不停的闪烁，指示程序已经在运行了。其中我们用到一个sprintf的函数，该函数用法同printf，只是sprintf把打印内容输出到指定的内存区间上，sprintf的详细用法，请百度学习。
4 m7 P, f5 Y8 V* p特别注意：
0 `4 Q! _7 A& Q; U: {1，MPU_Memory_Protection函数必须添加（往后的实验同样），否则会导致MCU屏显示白屏，该函数的说明，见24章。
2，usart_init函数，不能去掉，因为在LCD_Init函数里面调用了printf，所以一旦去掉这个初始化，就会死机！实际上，只要你的代码有用到printf，就必须初始化串口，否则都会死机，即停在usart.c里面的fputc函数，出不来。

25.4 下载验证
( k9 y; @' b5 N- L- x5 ]* B5 l  E下载代码后，LED0不停的闪烁，提示程序已经在运行了。同时可以看到TFTLCD模块的显示背景色不停切换，如图25.4.1所示：


8 V! h5 {( @$ |4 g: Q+ y+ A
图25.4.1 TFTLCD显示效果图
此外，为了让大家能直观的了解LCD屏的扫描方式，我们额外编写了两个main.c文件（main1.c和main2.c，放到User文件夹中），方便大家编译下载，观察现象。
& R- t9 d" m. s4 U使用方法：关闭工程后，先把原实验中的main.c改成其他名字，然后把main1.c重命名为main.c，双击keilkill.bat清理编译的中间文件，最后打开工程重新编译下载，就可以观察实验现象。观察了main1.c，可以再观察main2.c，main2.c文件的操作方法类似。这两个main.c文件的程序非常简单，这里就不讲解，具体请看源码。
- E) Q! B4 ~6 o$ P- f$ r————————————————
版权声明：本文为CSDN博主「正点原子」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/weixin_55796564/article/details/126709942

2 P0 m! O  `; d. {3 I3 o; Y" d4 v
