RTC实时时钟实验
4 p) W" I1 b7 \7 u9 E7 w8 t, m; V本章，我们将介绍STM32H750的内部实时时钟（RTC）。我们将使用LCD模块来显示日期和时间，实现一个简单的实时时钟，并可以设置闹铃，另外还将介绍BKP的使用。

27.1 RTC时钟简介
STM32H750的实时时钟（RTC）相对于STM32F1来说，改进了不少，带了日历功能了。RTC是一个独立的 BCD 定时器/计数器。RTC 提供一个日历时钟（包含年月日时分秒信息）、两个可编程闹钟（ALARM A和ALARM B）中断，以及一个具有中断功能的周期性可编程唤醒标志。RTC 还包含用于管理低功耗模式的自动唤醒单元。
两个32位寄存器（TR和DR）包含二进码十进数格式 (BCD) 的秒、分钟、小时（12或24小时制）、星期、日期、月份和年份。此外，还可提供二进制格式的亚秒值。
STM32H750的RTC可以自动将月份的天数补偿为 28、29（闰年）、30 和 31 天。并且还可以进行夏令时补偿。
# u- Z  z! _* j: xRTC模块和时钟配置是在后备区域，即在系统复位或从待机模式唤醒后RTC的设置和时间维持不变，只要后备区域供电正常，那么RTC将可以一直运行。但是在系统复位后，会自动禁止访问后备寄存器和RTC，以防止对后备区域(BKP)的意外写操作。所以在要设置时间之前， 先要取消备份区域（BKP）写保护。
27.1.1 RTC框图

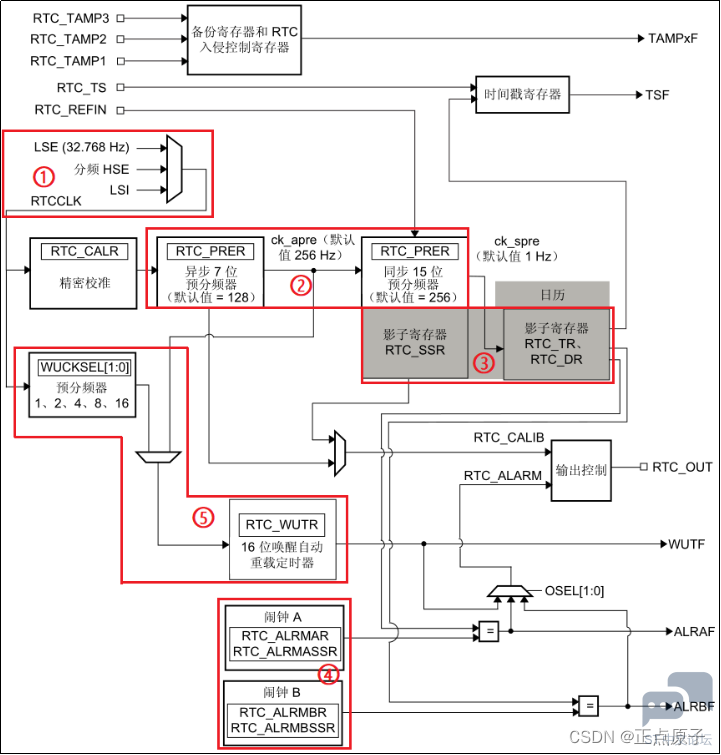

下面先来学习RTC框图，通过学习RTC框图会有一个很好的整体掌握，同时对之后的编程也会有一个清晰的思路。RTC的框图，如图27.1.1所示：
# q* ?+ J+ S# }0 `/ y) d9 T
( D9 k/ U8 c; {

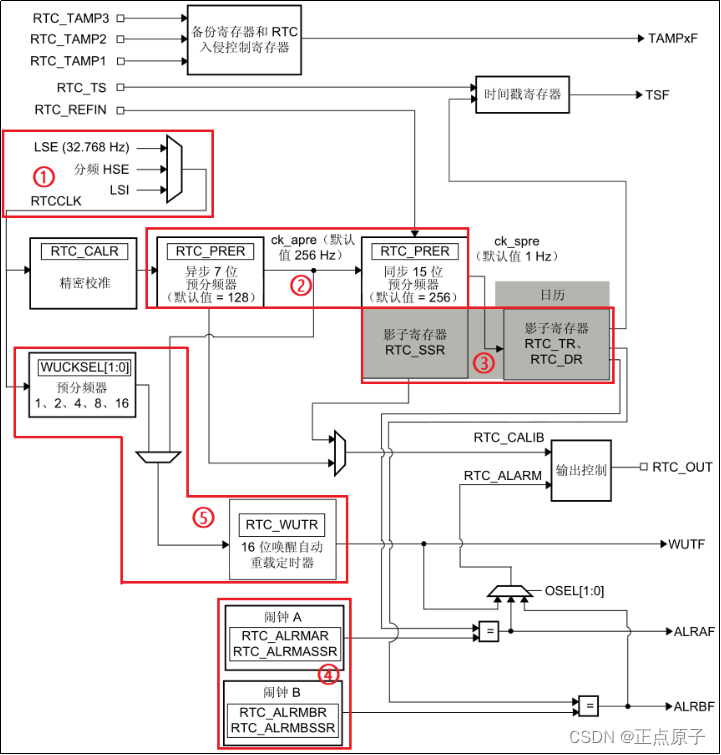

图27.1.1 RTC框图
我们把RTC框图分成以下几个部分讲解：
①时钟源
5 x# _9 M9 ~$ @5 tSTM32H750的RTC时钟源（RTCCLK）通过时钟控制器，可以从LSE时钟、LSI时钟以及HSE时钟三者中选择其一（通过设置RCC_BDCR寄存器选择）。一般我们选择LSE，即外部32.768Khz晶振作为时钟源(RTCCLK)。外部晶振具有精度高的优点。LSI是STM32芯片内部的低速RC 振荡器，频率约32 kHz，缺点是精度较低，可能会有温漂，所以一般不建议使用。比如当没有外部低速晶振（32.768Khz）的时候，分频后的HSE可以作为备选使用的时钟源。
②预分频器
1 \6 l1 H1 s' K8 [9 ?: h  \9 E预分配器（RTC_PRER）分为2个部分：一个通过RTC_PRER寄存器的PREDIV_A位配置的7位异步预分频器。另一个通过RTC_PRER寄存器的PREDIV_S位配置的15位同步预分频器。
4 O6 J; _4 N9 z经过7位异步预分频器出来的时钟ck_apre可作为RTC_SSR亚秒递减计数器（RTC_SSR）的时钟，ck_apre时钟频率的计算公式如下：

, w5 `% `; T9 x) V) K当RTC_SSR寄存器递减到0的时候，会使用PREDIV_S的值重新装载PREDIV_S。而PREDIV_S一般为255，这样，我们得到亚秒时间的精度是：1/256秒，即3.9ms左右，有了这个亚秒寄存器RTC_SSR，就可以得到更加精确的时间数据。
: x. E2 e  Y- L" x, L经过15位同步预分频器出来的时钟ck_spre可以用于更新日历，也可以用作16位唤醒自动重载定时器的时基，ck_apre时钟频率的计算公式如下：

PREDIV_A和PREDIV_S分别为RTC的异步和同步分频器，使用两个预分频器时，我们推荐设置7位异步预分频器（PREDIV_A）的值较大，以最大程度降低功耗。例如：本实验我们的外部低速晶振的频率32.768KHZ经过7位异步预分频器后，再经过15位同步预分频器，要得到1HZ频率的时钟用于更新日历。通过计算知道，32.768KHZ的时钟要经过32768分频，才能得到1Hz的ck_spre。于是我们只需要设置：PREDIV_A=0X7F，即128分频；PREDIV_S=0XFF，即256分频，即可得到1Hz的Fck_spre，PREDIV_A的值我们也是往尽量大的原则，以最大程度降低功耗。
③时间和日期相关寄存器
该部分包括三个影子寄存器，RTC_SSR（亚秒）、RTC_TR（时间）、RTC_DR（日期）。实时时钟一般表示为：时/分/秒/亚秒。RTC_TR寄存器用于存储时/分/秒时间数据，可读可写（即可设置或者获取时间）。RTC_DR寄存器用于存储日期数据，包括年/月/日/星期，可读可写（即可设置或者获取日期）。RTC_SSR寄存器用于存储亚秒级的时间，这样我们可以获取更加精确的时间数据。
4 S$ Z& v2 K6 j$ j) x: {这三个影子寄存器可以通过与 PCLK4（APB4 时钟）同步的影子寄存器来访问，这些时间和日期寄存器也可以直接访问，这样可避免等待同步的持续时间。
每隔2个RTCCLK周期，当前日历值便会复制到影子寄存器，并置位RTC_ISR寄存器的RSF位。我们可以读取RTC_TR和RTC_DR来得到当前时间和日期信息，不过需要注意的是：时间和日期都是以BCD码的格式存储的，读出来要转换一下，才可以得到十进制的数据。
④可编程闹钟
$ `. _' ]4 m1 z2 L$ dSTM32H750提供两个可编程闹钟：闹钟A（ALARM_A）和闹钟B（ALARM_B）。通过RTC_CR寄存器的ALRAE和ALRBE位置1来使能闹钟。当亚秒、秒、分、小时、日期分别与闹钟寄存器RTC_ALRMASSR/RTC_ALRMAR和RTC_ALRMBSSR/RTC_ALRMBR中的值匹配时，则可以产生闹钟（需要适当配置）。本章我们将利用闹钟A产生闹铃，即设置RTC_ALRMASSR和RTC_ALRMAR即可。
) j- o7 c  ?, t3 Y⑤周期性自动唤醒
2 l) R4 B: |  Z; f+ F  K/ RSTM32H750的RTC不带秒钟中断了，但是多了一个周期性自动唤醒功能。周期性唤醒功能，由一个16位可编程自动重载递减计数器（RTC_WUTR）生成，可用于周期性中断/唤醒。
" }; N- d! ?! |+ L% z2 C我们可以通过RTC_CR寄存器中的WUTE位设置使能此唤醒功能。
唤醒定时器的时钟输入可以是：2、4、8或16分频的RTC时钟(RTCCLK)，也可以是ck_spre时钟（一般为1Hz）。
; r- l* U- V! Y- {当选择RTCCLK(假定LSE是：32.768 kHz)作为输入时钟时，可配置的唤醒中断周期介于 122us（因为RTCCLK/2时，RTC_WUTR不能设置为0）和32 s之间，分辨率最低为：61us。
# v/ s! ^- x6 ?当选择ck_spre（1Hz）作为输入时钟时，可得到的唤醒时间为 1s到36h左右，分辨率为1 秒。并且这个1s~36h的可编程时间范围分为两部分：
2 x2 K: X# K6 V0 R. X6 L5 H: x当WUCKSEL[2:1]=10时为：1s到18h。
当WUCKSEL[2:1]=11时约为：18h到36h。
: J8 w3 m. {5 l1 |在后一种情况下，会将2^16添加到16位计数器当前值（即扩展到17位，相当于最高位用WUCKSEL [1]代替）。
5 O- ]  Q3 S* P+ u, l4 J初始化完成后，定时器开始递减计数。在低功耗模式下使能唤醒功能时，递减计数保持有效。此外，当计数器计数到0时，RTC_ISR寄存器的WUTF标志会置1，并且唤醒寄存器会使用其重载值（RTC_WUTR寄存器值）动重载，之后必须用软件清零WUTF标志。
1 e2 G0 H2 v/ l. w, `9 b+ s通过将 RTC_CR寄存器中的WUTIE位置1来使能周期性唤醒中断时，可以使STM32H750退出低功耗模式。系统复位以及低功耗模式（睡眠、停机和待机）对唤醒定时器没有任何影响，它仍然可以正常工作，故唤醒定时器，可以用于周期性唤醒STM32H750。

27.1.2 RTC寄存器
接下来，我们介绍本实验我们要用到的RTC寄存器。
/ A, F. ^3 H- C( {- e* A( Y6 |1 v( ~RTC时间寄存器（RTC_TR）
4 e0 y9 H0 X* A4 YRTC时间寄存器描述如图27.1.2.1所示：

3 F! H7 f" ?) T
1 R6 r: \" N9 Q2 f: {- E3 t; d1 o

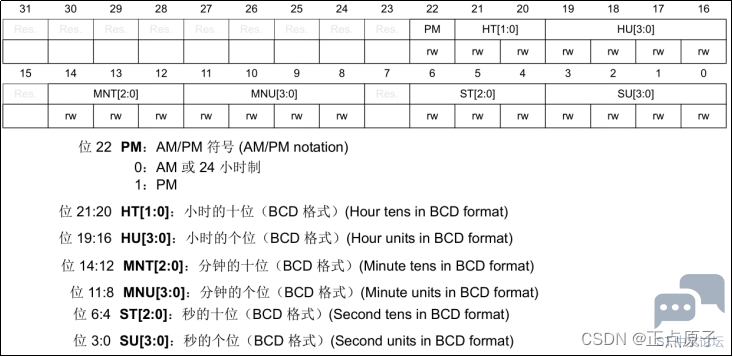

图27.1.2.1 RTC_TR寄存器
该寄存器是RTC的时间寄存器，可读可写，对该寄存器写，可以设置时间，对该寄存器读，可以获取当前的时间，此外该寄存器受到寄存器写保护，通过RTC写保护寄存器(RTC_WPR)设置，后面会讲解到RTC_WPR寄存器。需要注意的是：本寄存器存储的数据都是BCD格式的，读取之后需要进行转换，方可得到十进制的时分秒等数据。
RTC日期寄存器（RTC_DR）
RTC日期寄存器描述如图27.1.2.2所示：
; Z# g8 s- W6 A/ c8 G. w0 g

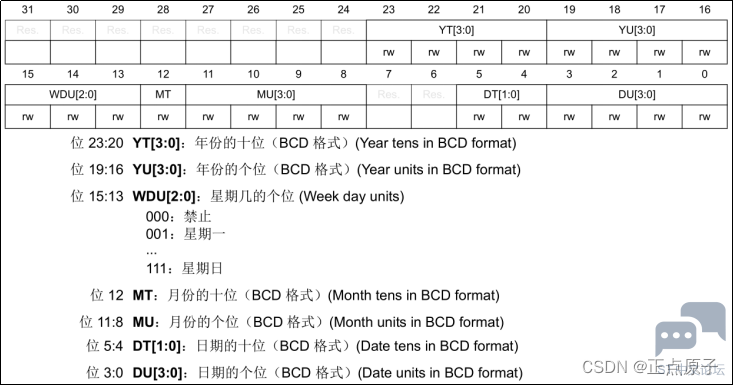

/ R$ ?4 g( l( H& P- ^图27.1.2.2 RTC_DR寄存器
* B6 A6 ~0 [+ X& Z  b7 V该寄存器是RTC的日期寄存器，可读可写，对该寄存器写，可以设置日期，对该寄存器读，可以获取当前的日期，同样该寄存器也受到寄存器写保护，存储的数据也都是BCD格式的。
( ]) @4 g4 u' @4 M7 cRTC亚秒寄存器（RTC_SSR）
2 s, B5 t6 U$ v3 d2 y+ MRTC亚秒寄存器描述如图27.1.2.3所示：
4 K/ [2 r; k9 h  z: {
3 o2 P  I7 U) t, d6 \: x5 _* Y8 s
4 Z  l, \, r% r
0 }3 E/ }/ b# e- m图27.1.2.3 RTC_SSR寄存器
该寄存器可用于获取更加精确的RTC时间。不过，在本章没有用到，如果需要精确时间的地方，大家可以使用该寄存器。
8 r. |- B+ a5 H/ W* F0 ]0 BRTC控制寄存器（RTC_CR）

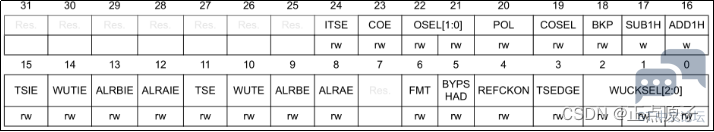

RTC控制寄存器描述如图27.1.2.4所示：

! T( z2 W$ Z0 `' C8 ^

3 K) j2 |! @. y% A( m. c图27.1.2.4 RTC_CR寄存器
该寄存器重点介绍几个要用到的位：WUTIE是唤醒定时器中断使能位，ALRAIE是闹钟A中断使能位，本章用到这两个使能位，都设置为1即可。WUTE和ALRAE分别是唤醒定时器和闹钟A使能位，同样都设置为1，开启。FMT为小时格式选择位，我们设置为0，选择24小时制。WUCKSEL[2:0]，用于唤醒时钟选择，这个前面已经有介绍了，我们这里就不多说了。
RTC初始化和状态寄存器（RTC_ISR）
RTC初始化和状态寄存器描述如图27.1.2.5所示：
8 L- k- I0 S7 {" ?& x0 h# H. t* p
6 @  M& Z! R+ i* J5 P) }' _

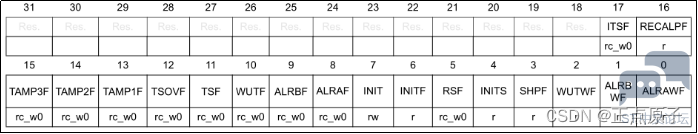

图27.1.2.5 RTC_ISR寄存器
9 ?- k  `! p+ O% g) K该寄存器中，WUTF、ALRBF和ALRAF，分别是唤醒定时器、闹钟B和闹钟A的中断标志位，当对应事件产生时，这些标志位被置1，如果设置了中断，则会进入中断服务函数，这些位通过软件写0清除。
INIT为初始化模式控制位，要初始化RTC时，必须先设置INIT=1。
INITF为初始化标志位，当设置INIT为1以后，要等待INITF为1，才可以更新时间、日期和预分频寄存器等。
3 w0 [3 b8 M8 N1 J3 cRSF位为寄存器同步标志，仅在该位为1时，表示日历影子寄存器已同步，可以正确读取RTC_TR/RTC_TR寄存器的值了。
5 U8 O7 O* G. |WUTWF、ALRBWF和ALRAWF分别是唤醒定时器、闹钟B和闹钟A的写标志，只有在这些位为1的时候，才可以更新对应的内容。比如：要设置闹钟A的ALRMAR和ALRMASSR，则必须先等待ALRAWF为1，才可以设置。
' v+ C& G& j( [8 ?3 j! sRTC预分频寄存器（RTC_PRER）
0 N8 v: c0 A8 Y/ D2 ZRTC预分频寄存器描述如图27.1.2.6所示：
+ B; M. {9 M3 g2 t$ c7 a$ l6 h) u
1 Z+ o& R+ p% w$ _2 M2 y. h
( W: Y! b8 L* G

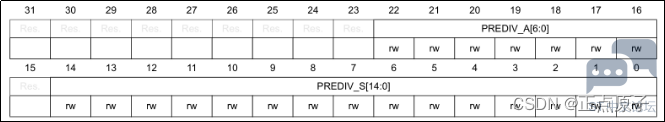

图27.1.2.6 RTC_PRER寄存器
& w% d. ]. H( Y% z该寄存器用于RTC的分频，我们在之前也有讲过，这里就不多说了。该寄存器的配置，必须在初始化模式（INITF=1）下，才可以进行。
RTC唤醒寄存器（RTC_WUTR）
RTC唤醒寄存器描述如图27.1.2.7所示：

9 Y, d+ n( D3 U5 _4 X
: Y$ S( \$ o  \- i# A

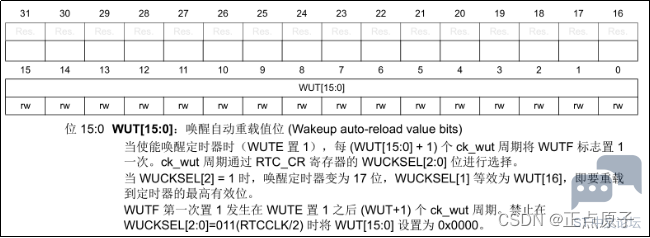

7 d5 ~/ G+ {4 i' S/ G图27.1.2.7 RTC_WUTR寄存器
该寄存器用于设置自动唤醒重装载值，可用于设置唤醒周期。该寄存器的配置，必须等待RTC_ISR的WUTWF为1才可以进行。
+ ~" Y; b2 W2 o. m$ F4 C" \RTC闹钟A寄存器（RTC_ALRMAR）

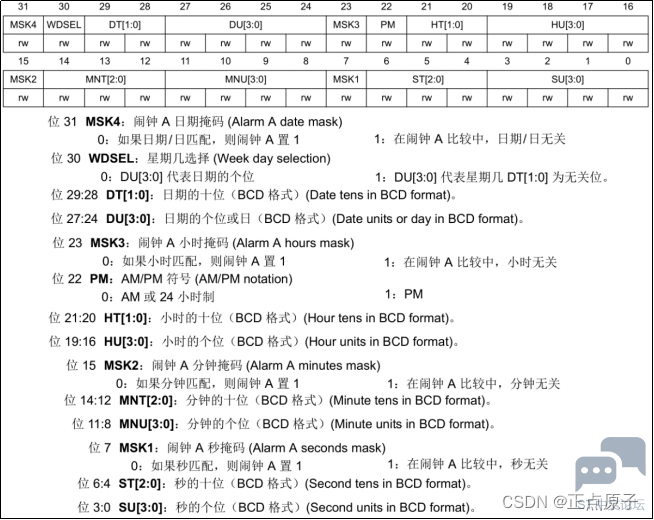

RTC闹钟A寄存器描述如图27.1.2.8所示：

* `/ a2 a. y5 Y4 M- w% O5 u

图27.1.2.8 RTC_WUTR寄存器
该寄存器用于设置闹铃A，当WDSEL选择1时，使用星期制闹铃，本章我们选择星期制闹铃。该寄存器的配置，必须等待RTC_ISR的ALRAWF为1才可以进行。另外，还有RTC_ALRMASSR寄存器，该寄存器我们这里就不再介绍了，大家参考手册。
RTC写保护寄存器（RTC_WPR）
) n6 m! O; f. w) ZRTC写保护寄存器：RTC_WPR，该寄存器比较简单，低八位有效。上电后，所有RTC寄存器都受到写保护（RTC_ISR[13:8]、RTC_TAFCR和RTC_BKPxR除外），必须依次写入：0XCA、0X53两关键字到RTC_WPR寄存器，才可以解锁。写一个错误的关键字将再次激活RTC的寄存器写保护。
RTC备份寄存器（RTC_BKPxR）

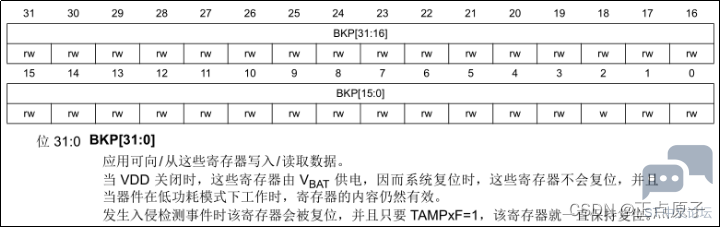

* b2 G; e" g% O; J" M+ z: XRTC备份寄存器描述如图27.1.2.9所示：
- i# o5 [0 ?$ M; Z" k

/ l1 x) H; u$ L, u, {
图27.1.2.9 RTC_BKPxR寄存器
该寄存器组总共有32个，每个寄存器是32位的，可以存储128个字节的用户数据，这些寄存器在备份域中实现，可在VDD电源关闭时通过VBAT保持上电状态。备份寄存器不会在系统复位或电源复位时复位，也不会在MCU从待机模式唤醒时复位。
( I+ k2 W, _: N" J1 l复位后，对RTC和RTC备份寄存器的写访问被禁止，执行以下操作可以使能对RTC及RTC备份寄存器的写访问：
: Y! V! M1 a5 E, m# T1）电源控制寄存器(PWR_CR)的DBP位来使能对RTC及RTC备份寄存器的访问。
2）往RTC_WPR写入0XCA、0X53解锁序列（先写0XCA，再写0X53）。
我们可以用BKP来存储一些重要的数据，相当于一个EEPROM，不过这个EEPROM并不是真正的EEPROM，而是需要电池来维持它的数据。
备份区域控制（RCC_BDCR）
备份区域控制寄存器描述如图27.1.2.10所示：
7 a6 _1 w" ]: p" A' U
! e4 f0 _0 j; r: t  A
$ d7 M  [  {0 k4 T! [/ D

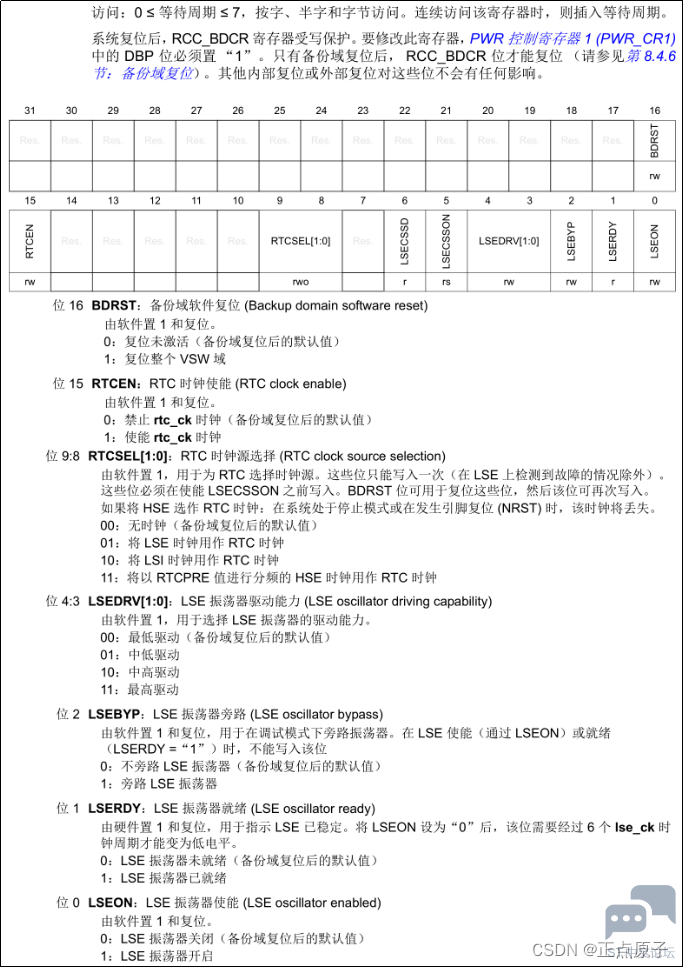

图27.1.2.10 RCC_BDCR寄存器
RTC的时钟源选择及使能设置都是通过这个寄存器来实现的，所以我们在RTC操作之前先要通过这个寄存器选择RTC的时钟源，然后才能开始其他的操作。
' m( ]  s9 C# k
  J# B1 g& j8 b3 O, y) o* x, P; K0 H27.2 硬件设计
' ~7 \- ~$ i# |6 P1.例程功能
本实验通过LCD显示RTC时间，并可以通过usmart设置RTC时间，从而调节时间，或设置RTC闹钟，还可以写入或者读取RTC后备区域SRAM。LED1每两秒闪烁一次，表示进入WAKE UP中断。LED0闪烁，提示程序运行。
7 O/ g: W+ V1 Q. i/ k. ~2.硬件资源
1）RGB灯
RED : LED0 - PB4
GREEN : LED1 - PE6
) Z; Y' u6 R: |9 R# M) {2）串口1(PA9/PA10连接在板载USB转串口芯片CH340上面)
, p' E: k* F& x7 ]; T5 L, J6 |! K3）RTC(实时时钟)
4）正点原子2.8/3.5/4.3/7寸TFTLCD模块(仅限MCU屏，16位8080并口驱动)
6 b% k( @, n; u! f3.原理图
RTC属于STM32H750内部资源，通过软件设置好就可以了。不过RTC不能断电，否则数据就丢失了，我们如果想让时间在断电后还可以继续走，那么必须确保开发板的电池有电。
' c; ^. Q; s2 C& o9 l
2 Z& t% e6 Q& I  g3 @9 v27.3 程序设计
27.3.1 RTC的HAL库驱动
4 M4 e& z, p) T" VRTC在HAL库中的驱动代码在stm32h7xx_hal_rtc.c文件（及其头文件）中。下面介绍几个重要的RTC函数，其他没有介绍的请看源码。
+ j% V, t8 Y: V( ~9 a4.HAL_RTC_Init函数
RTC的初始化函数，其声明如下：
HAL_StatusTypeDef HAL_RTC_Init(RTC_HandleTypeDef *hrtc);
5 e1 x7 l+ d, b- `% O函数描述：
; Y2 K7 o/ f7 O% _$ U% D' v4 P用于初始化RTC。
( I2 V! K' Q9 u# u4 L$ G函数形参：
& R- y8 S$ Q# S0 c. l! r形参1是RTC_HandleTypeDef结构体类型指针变量，其定义如下：

1. typedef struct
   6 R2 e# ?- M. z. n
2. {

3.   RTC_TypeDef                    *Instance;         /* 寄存器基地址 */
   : }) N: v* h* w1 C
4.   RTC_InitTypeDef               Init;               /* RTC配置结构体 */

5.   HAL_LockTypeDef               Lock;               /* RTC锁定对象 */

6.   __IO HAL_RTCStateTypeDef    State;              /* RTC设备访问状态 */

7. }RTC_HandleTypeDef;

8. 1）Instance：指向RTC寄存器基地址。

9. 2）Init：是真正的RTC初始化结构体，其结构体类型RTC_InitTypeDef定义如下：

10. typedef struct

11. {

12.   uint32_t HourFormat;               /* 小时格式 */
    $ j2 b/ E: a- b, G' J- h3 V
13.   uint32_t AsynchPrediv;             /* 异步预分频系数 */
    9 ~1 Q! _& G% C3 [
14.   uint32_t SynchPrediv;              /* 同步预分频系数 */

15.   uint32_t OutPut;                    /* 选择连接到RTC_ALARM输出的标志 */

16. uint32_t OutPutRemap;              /* 指定RTC输出的映射 */
    " w: r' `. k  `
17.   uint32_t OutPutPolarity;          /* 设置RTC_ALARM的输出极性 */

18.   uint32_t OutPutType;               /* 设置RTC_ALARM的输出类型为开漏输出还是推挽输出 */

19. }RTC_InitTypeDef;

复制代码

) t) P$ i1 [" MHourFormat用来设置小时格式，可以是12小时制或者24小时制，这两个选项的宏定义分别为RTC_HOURFORMAT_12和RTC_HOURFORMAT_24。
AsynchPrediv用来设置RTC的异步预分频系数，也就是设置RTC_PRER寄存器的PREDIV_A相关位，因为异步预分频系数是7位，所以最大值为0x7F，不能超过这个值。
SynchPrediv用来设置RTC的同步预分频系数，也就是设置RTC_PRER寄存器的PREDIV_S相关位，因为同步预分频系数也是15位，所以最大值为0x7FFF，不能超过这个值。
OutPut用来选择要连接到RTC_ALARM输出的标志，取值为：RTC_OUTPUT_DISABLE（禁止输出），RTC_OUTPUT_ALARMA（使能闹钟A输出），RTC_OUTPUT_ALARMB（使能闹钟B输出）和RTC_OUTPUT_WAKEUP（使能唤醒输出）。
OutPutRemap用于设置指定RTC输出的映射，即配置RTC_OR寄存器。
# P0 k3 F! _7 H$ sOutPutPolarity用来设置RTC_ALARM的输出极性，与Output成员变量配合使用，取值为RTC_OUTPUT_POLARITY_HIGH（高电平）或RTC_OUTPUT_POLARITY_LOW（低电平）。
& Y9 q6 w) Z, n0 M8 WOutPutType用来设置RTC_ALARM的输出类型为开漏输出（RTC_OUTPUT_TYPE_ OPENDRAIN）还是推挽输出（RTC_OUTPUT_TYPE_PUSHPULL），与成员变量OutPut和OutPutPolarity配合使用。
3）Lock：用于配置锁状态。
4）State：RTC设备访问状态。
' A% t8 I# A3 L2 X/ \" _- {函数返回值：
HAL_StatusTypeDef枚举类型的值。
2. HAL_RTC_SetTime函数
2 K5 ?+ ]$ b6 U+ Q( VHAL_RTC_SetTime是设置RTC的时间函数。其声明如下：
5 G& l# W3 P+ n  r) b1 R# ~HAL_StatusTypeDef HAL_RTC_SetTime(RTC_HandleTypeDef *hrtc,
. I4 a/ U! A7 _! d, P4 mRTC_TimeTypeDef *sTime, uint32_t Format);
函数描述：
0 |8 j9 H% o1 C9 v4 X5 E$ y, k该函数用于设置RTC的时间，即设置时间寄存器RTC_TR的相关位的值。
5 E! O: @" k5 C  \函数形参：
形参1是RTC_HandleTypeDef结构体类型指针变量，即RTC的句柄。
* E0 ~1 y: E/ ~- u4 f" L形参2是RTC_TimeTypeDef结构体类型指针变量，定义如下：

1. typedef struct

2. {

3.   uint8_t Hours;
   6 R( j( F* Q* Q: H0 |& E
4.   uint8_t Minutes;
     \1 T, Y( `7 u! M: s- H
5.   uint8_t Seconds;

6.   uint8_t TimeFormat;

7.   uint32_t SubSeconds;

8.   uint32_t SecondFraction;
   ) ?5 l+ A4 A* \) z5 e. C
9.   uint32_t DayLightSaving;

10.   uint32_t StoreOperation;

11. }RTC_TimeTypeDef;

复制代码

前面四个成员变量就比较好理解了，分别用来设置RTC时间参数的小时，分钟，秒钟，以及AM/PM符号，大家参考前面讲解的RTC_TR的位描述即可。SubSeconds用来读取保存亚秒寄存器 RTC_SSR的值，SecondFraction用来读取保存同步预分频系数 的值，也就是RTC_PRER的位0~14，DayLightSaving用来设置日历时间增加1小时，减少1小时，还是不变。StoreOperation用户可对此变量设置以记录是否已对夏令时进行更改。
2 ?) @0 _8 |  D2 r& J  p形参3是uint32_t类型变量，用来设置输入的时间格式为BIN格式还是BCD格式，可选值为RTC_FORMAT_BIN或者RTC_FORMAT_BCD。
# ?* Y+ m7 A" h4 j函数返回值：
HAL_StatusTypeDef枚举类型的值。
3. HAL_RTC_SetDate函数
HAL_RTC_SetDate是设置RTC的日期函数。其声明如下：
HAL_StatusTypeDef HAL_RTC_SetDate(RTC_HandleTypeDef *hrtc,
RTC_DateTypeDef *sDate, uint32_t Format);
函数描述：
0 v5 q0 Q7 z+ E# X1 R2 \8 m% e该函数用于设置RTC的日期，即设置日期寄存器RTC_DR的相关位的值。
函数形参：
形参1是RTC_HandleTypeDef结构体类型指针变量，即RTC的句柄。
形参2是RTC_DateTypeDef结构体类型指针变量，定义如下：

1. typedef struct
   + h! G4 N6 t4 R# z+ L0 f' P
2. {

3.   uint8_t WeekDay;          /* 星期 */
   / D& I7 x- Z! y, Q6 X0 u
4.   uint8_t Month;            /* 月份 */

5.   uint8_t Date;             /* 日期 */
   $ Z, s) k/ N9 L1 H4 l
6.   uint8_t Year;             /* 年份 */

7. }RTC_DateTypeDef;

复制代码

结构体一共四个成员变量，这四个成员变量分别对应星期、月份、日期和年份，对应的是RTC_DR寄存器。
% l0 N$ ?1 U7 p" M7 O6 s形参3是uint32_t类型变量，用来设置输入的时间格式为BIN格式还是BCD格式，可选值为RTC_FORMAT_BIN或者RTC_FORMAT_BCD。
函数返回值：
& N+ U1 k$ @( oHAL_StatusTypeDef枚举类型的值。
4. HAL_RTC_GetTime函数
( p- }0 ^. U6 F5 X- b8 \) y' O+ u+ pHAL_RTC_GetTime是获取当前RTC时间函数。其声明如下：
) L4 o! [7 k4 u# A8 f- iHAL_StatusTypeDef HAL_RTC_GetTime(RTC_HandleTypeDef *hrtc,
RTC_TimeTypeDef *sTime, uint32_t Format);
函数描述：
该函数用于获取当前RTC时间，即读时间寄存器RTC_TR的相关位的值。
函数形参：
形参1是RTC_HandleTypeDef结构体类型指针变量，即RTC的句柄。
形参2是RTC_TimeTypeDef结构体类型指针变量，对应的是RTC_TR寄存器。
形参3是uint32_t类型变量，用来设置获取的时间格式为BIN格式还是BCD格式，可选值为RTC_FORMAT_BIN或者RTC_FORMAT_BCD。
函数返回值：
( H0 p' p$ f- `% E8 U8 rHAL_StatusTypeDef枚举类型的值。
5. HAL_RTC_SetDate函数
HAL_RTC_SetDate是获取当前RTC日期函数。其声明如下：
HAL_StatusTypeDef HAL_RTC_SetDate (RTC_HandleTypeDef *hrtc,
! I- d' J9 ?: t, YRTC_DateTypeDef *sDate, uint32_t Format);
函数描述：
2 a* ~0 H7 o' d; A2 v该函数用于获取当前RTC日期，即读时间寄存器RTC_DR的相关位的值。
函数形参：
形参1是RTC_HandleTypeDef结构体类型指针变量，即RTC的句柄。
形参2是RTC_DateTypeDef结构体类型指针变量，对应的是RTC_DR寄存器。
. g& ?; m2 q/ E" ]9 n: S形参3是uint32_t类型变量，用来设置获取的时间格式为BIN格式还是BCD格式，可选值为RTC_FORMAT_BIN或者RTC_FORMAT_BCD。
4 k/ \- k; ]3 L5 V: Y; ]函数返回值：
  |/ \4 R) A1 Y  THAL_StatusTypeDef枚举类型的值。
8 ]' T3 {' S6 N3 ?$ q' D6. HAL_RTC_SetAlarm_IT函数
HAL_RTC_SetAlarm_IT是设置闹钟并开启闹钟中断的函数。其声明如下：
HAL_StatusTypeDef HAL_RTC_SetAlarm_IT(RTC_HandleTypeDef *hrtc,
RTC_AlarmTypeDef *sAlarm, uint32_t Format);
函数描述：
该函数用于设置闹钟并开启闹钟中断。
" h, e" s( I; o, B/ O函数形参：
形参1是RTC_HandleTypeDef结构体类型指针变量，即RTC的句柄。
形参2是RTC_AlarmTypeDef结构体类型指针变量。
( M6 |% b- a" r& I8 W形参3是uint32_t类型变量，用来设置获取的时间格式为BIN格式还是BCD格式，可选值为RTC_FORMAT_BIN或者RTC_FORMAT_BCD。
重点介绍RTC_AlarmTypeDef 结构体指针类型，结构体定义如下：

( \/ I% ~! W, @; K0 I- E4 r0 b

1. typedef struct

2. {
   1 p9 h" v, T" o" _
3.   RTC_TimeTypeDef AlarmTime;

4.   uint32_t AlarmMask;

5.   uint32_t AlarmSubSecondMask;

6.   uint32_t AlarmDateWeekDaySel;

7.   uint8_t AlarmDateWeekDay;
   # }. @, w' E! t+ r' Z
8.   uint32_t Alarm;
   7 `" b5 y$ m. R
9. }RTC_AlarmTypeDef;

复制代码

AlarmTime用来设置闹钟时间，是RTC_TimeTypeDef结构体类型，该结构体前面我们已经讲解过各个成员变量含义。
! e$ H/ k: F) E$ I# u5 i5 ZAlarmMask用来设置闹钟时间掩码，也就是在我们第一个参数设置的时间中（包括后面参数RTC_AlarmDateWeekDay设置的星期几/哪一天），哪些是无关的。 比如我们设置闹钟时间为每天的10点10分10秒，那么我们可以选择值RTC_AlarmMask_DateWeekDay，也就是我们不关心是星期几/每月哪一天。这里我们选择为RTC_AlarmMask_None，也就是精确匹配时间，所有的时分秒以及星期几/(或者每月哪一天)都要精确匹配。
8 O9 i( U5 r% WAlarmSubSecondMask和AlarmMask作用类似，只不过该变量是用来设置亚秒的。
  ^  Z, r) B) s3 Q9 ]5 m/ C" Z- z  ^6 AAlarmDateWeekDaySel用来选择是闹钟是按日期还是按星期。比如我们选择RTC_AlarmDateWeekDaySel_WeekDay那么闹钟就是按星期。如果我们选择RTC_AlarmDateWeekDaySel_Date那么闹钟就是按日期。这与后面第四个参数是有关联的，我们在后面第四个参数讲解。
6 O( a8 z2 W3 z" @" ]' L8 ^AlarmDateWeekDay用来设置闹钟的日期或者星期几。比如我们第三个参数RTC_AlarmDateWeekDaySel设置了值为RTC_AlarmDateWeekDaySel_WeekDay，也就是按星期，那么参数RTC_AlarmDateWeekDay的取值范围就为星期一到星期天，也就是RTC_Weekday_Monday到RTC_Weekday_Sunday。如果第三个参数RTC_AlarmDateWeekDaySel设置值为RTC_AlarmDateWeekDaySel_Date，那么它的取值范围就为日期值，0~31。
Alarm用来设置是闹钟A还是闹钟B，这个很好理解。
函数返回值：
5 W: m* \/ Z9 V2 DHAL_StatusTypeDef枚举类型的值。
RTC配置步骤
2 K$ s" v8 z; F8 k* O6 t8 S3 }1）使能RTC时钟，并使能RTC及RTC后备寄存器写访问
( k' V1 d* {  j: d$ A- Z复位后，后备区域存在写保护，RTC属于后备区域，所以我们需要取消后备区域写保护。同时，我们需要使能RTC时钟，通过RCC_APB4ENR寄存器中的RTCAPBEN位设置。而取消后备区域写保护则是通过PWR_CR1寄存器中的DBP位去设置。HAL库设置方法为：
( d9 F0 T* r' Z( W__HAL_RCC_RTC_CLK_ENABLE(); /* 使能RTC时钟 /
HAL_PWR_EnableBkUpAccess(); / 取消备份区域写保护 */
- i1 g$ y( P. S; t3 T7 ^2）开启外部低速振荡器LSE，选择RTC时钟，并使能
! [( S7 Q: |  F! Z* c调用HAL_RCC_OscConfig函数配置开启LSE。
调用HAL_RCCEx_PeriphCLKConfig函数选择RTC时钟源。
1 V8 d% @& m! p* G' b7 n* k使能RTC函数为：__HAL_RCC_RTC_ENABLE。
3）初始化RTC，设置RTC的分频，以及配置RTC参数
在HAL中，通过HAL_RTC_Init函数配置RTC分频系数，以及RTC的工作参数。
注意：该函数会调用：HAL_RTC_MspInit函数来完成对RTC的底层初始化，包括：RTC时钟使能、时钟源选择等。
! t! e$ U6 f) {2 u; D  z4）设置RTC的时间
调用HAL_RTC_SetTime函数设置RTC时间，该函数实际设置时间寄存器RTC_TR的相关位的值。
5）设置RTC的日期
调用HAL_RTC_SetDate函数设置RTC的日期，该函数实际设置日期寄存器RTC_DR的相关位的值。
  t0 \6 {6 A6 {% k* X3 {6 @: _/ x6）获取RTC当前日期和时间
. m1 I7 R9 ~$ V0 K( N: ]2 z调用HAL_RTC_GetTime函数获取当前RTC时间，该函数实际读取RTC_TR寄存器，然后将值存放到相应的结构体中。
调用HAL_RTC_GetDate函数获取当前RTC日期，该函数实际读取RTC_DR寄存器，然后将值存放到相应的结构体中。
通过以上6个步骤，我们就完成了对RTC的配置，RTC即可正常工作，而且这些操作不是每次上电都必须执行的，可以视情况而定。当然，我们还可以唤醒中断、闹钟等，这些将在后面介绍。
! f, t( `% U0 |9 y0 \8 e9 F3 g
27.3.2 程序流程图
6 U8 ~9 W- ~) o+ z9 z% ]+ d
# T* `2 F' s" r( M

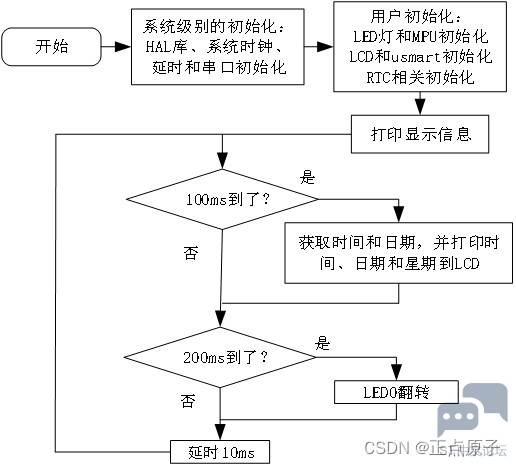

/ \/ J) Z- {: T9 `图27.3.2.1 RTC实时时钟实验程序流程图
7 ^5 o0 K  k8 L6 ~( Z
27.3.3 程序解析
1.RTC驱动代码
这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。RTC驱动源码包括两个文件：rtc.c和rtc.h。
; c1 b( k7 J4 ?0 F7 P5 W5 @( ?由于篇幅所限，rtc.c中的代码，我们不全部贴出了，只针对几个重要的函数进行介绍。
: N( Q# }8 Y# L- {rtc.h头文件只有函数的声明，下面我们直接介绍rtc.c的程序，先看RTC的初始化函数，其定义如下：
4 k& y1 J# S1 Z) o

1. /**
   + A6 T; F; _. [" a+ o
2. * @brief            RTC初始化

3. *   @note
   " ]; D5 T8 G) }9 Q/ ^% D
4. *                      默认尝试使用LSE,当LSE启动失败后,切换为LSI.

5. *                      通过BKP寄存器0的值,可以判断RTC使用的是LSE/LSI:

6. *                      当BKP0==0X5050时,使用的是LSE
   1 p1 p' V& y4 Z, e1 g
7. *                      当BKP0==0X5051时,使用的是LSI

8. *                      注意:切换LSI/LSE将导致时间/日期丢失,切换后需重新设置.

9. *
   8 V3 Y6 t5 D: E# [3 y# q4 e& o
10. * @param             无

11. * @retval           0,成功
    & q5 V* c) K  t) K! v
12. *                     1,进入初始化模式失败
    1 c0 r/ C# [% B$ [
13. */

14. uint8_t rtc_init(void)

15. {

16.     /* 检查是不是第一次配置时钟 */
    * b* W8 z# n. l, e2 y/ _4 w) i
17.     uint16_t bkpflag = 0;

18.

19.     g_rtc_handle.Instance = RTC;

20.     g_rtc_handle.Init.HourFormat = RTC_HOURFORMAT_24;        /* RTC设置为24小时格式 */

21.     g_rtc_handle.Init.AsynchPrediv = 0X7F;                 /* RTC异步分频系数(1~0X7F) */

22.     g_rtc_handle.Init.SynchPrediv = 0XFF;                 /* RTC同步分频系数(0~7FFF) */
    - ~. L2 b$ a5 K; ~  w. Y, R+ v
23.     g_rtc_handle.Init.OutPut = RTC_OUTPUT_DISABLE;

24.     g_rtc_handle.Init.OutPutPolarity = RTC_OUTPUT_POLARITY_HIGH;
    % @+ `0 t% Y+ s7 d* X4 _/ ^6 ]0 _
25.     g_rtc_handle.Init.OutPutType = RTC_OUTPUT_TYPE_OPENDRAIN;
    8 }2 V; j- t( ~0 o" c6 I  C* b5 s( H7 J
26.

27.     bkpflag = rtc_read_bkr(0);  /* 读取BKP0的值 */
    3 U& n4 D( [9 n
28.
    + ?# U1 d8 T$ o  e! B
29.     if (HAL_RTC_Init(&g_rtc_handle) != HAL_OK)

30.     {

31.         return 1;

32.     }
    ( [' t* P) j3 q! Y9 \8 x# T) C0 E7 h
33.
      ?, T/ C0 K% n
34.     if ((bkpflag != 0X5050) && (bkpflag != 0x5051))                /* 之前未初始化过 重新配置 */

35.     {

36.         rtc_set_time(23, 59, 56, RTC_HOURFORMAT12_AM);        /* 设置时间*/
    ; j) l: ~+ Q3 K9 s# h6 D
37.         rtc_set_date(20, 1, 13, 7);                             /* 设置日期 */

38.     }
    ' m6 z2 r0 A" X0 \
39.

40.     return 0;
    ; a- z. y5 V2 z
41. }

复制代码

该函数用来初始化RTC配置以及日期和时钟，但是只在第一次的时候设置时间，以后如果重新上电/复位都不会再进行时间设置了（前提是备份电池有电）。在第一次配置的时候，我们是按照上面介绍的RTC初始化步骤调用函数HAL_RTC_Init来实现的。
5 T( b' j6 S2 e; j5 E' M. A我们通过读取BKP寄存器0的值来判断是否需要进行时间的设置，对BKP寄存器0的写操作是在HAL_RTC_MspInit回调函数中实现，下面会讲。第一次未对RTC进行初始化BKP寄存器0的值非0x5050非0x5051，当进行RTC初始化时，BKP寄存器0的值就是0x5050或0x5051，所以以上代码操作确保时间只会设置一次，复位时不会重新设置时间。电池正常供电时，我们设置的时间不会因复位或者断电而丢失。
4 g+ h$ ]: {* J& I4 e% O: c读取后备寄存器的函数其实还是调用HAL库提供的函数接口，写后备寄存器函数同样也是。这两个函数如下：
uint32_t HAL_RTCEx_BKUPRead(RTC_HandleTypeDef *hrtc, uint32_t BackupRegister);
4 n. e+ A% J+ [' k: dvoid HAL_RTCEx_BKUPWrite(RTC_HandleTypeDef *hrtc, uint32_t BackupRegister,
uint32_t Data);
9 {' @1 X# E1 w- I& n: {这两个函数的使用方法就非常简单，分别用来读和写BKR寄存器的值。这里我们只是略微点到为止，详看例程源码。
1 y6 l2 K1 G( w. G  P这里设置时间和日期，分别是通过rtc_set_time和rtc_set_date函数来实现的，这两个函数实际就是调用库函数里面的HAL_RTC_SetTime函数和HAL_RTC_SetDate函数来实现，这里我们之所以要写两个这样的函数，目的是为了我们的USMART来调用，方便直接通过USMART来设置时间和日期。rtc_set_time和rtc_set_date实现十分简单，这里讲解了，详看源码。
接下来，我们用HAL_RTC_MspInit函数来编写RTC时钟配置等代码，其定义如下：
: j+ r- u( V( m/ x

1. void HAL_RTC_MspInit(RTC_HandleTypeDef* hrtc)
   % j  k! [+ m* a- Y9 c0 d- \
2. {

3.     uint16_t retry = 200;

4.
   3 K/ L5 _! T$ A1 v7 A
5.     RCC_OscInitTypeDef rcc_osc_init_handle;
   ) o5 @$ V( p, r) f& i( h  U- K$ L! T
6.     RCC_PeriphCLKInitTypeDef rcc_periphclk_init_handle;
   3 Q6 F2 l. W2 C8 c' @, T
7.

8.     __HAL_RCC_RTC_CLK_ENABLE();           /* 使能RTC时钟 */
   . t  ?7 r' K$ S
9.     HAL_PWR_EnableBkUpAccess();           /* 取消备份区域写保护 */

10.     __HAL_RCC_RTC_ENABLE();                    /* 使能RTC */
    5 f" S$ }2 A9 M9 k
11.

12.     /* 使用寄存器的方式去检测LSE是否可以正常工作 */
    ! n0 x. m9 g& J. w
13.     RCC->BDCR |= 1 << 0;        /* 开启外部低速振荡器LSE */

14.
    8 p) k8 _( z! I5 X; q
15.     while (retry && ((RCC->BDCR & 0X02) == 0))  /* 等待LSE准备好 */
    " v: i0 h7 A2 R  W) `
16.     {
    0 A# d9 Z( R8 Q  e8 Z
17.         retry--;

18.         delay_ms(5);
    " N# H, \' k& @4 o
19.     }
    $ B% C5 Q8 J$ J% c$ l
20.
    0 s. H! i  _* \- t1 T7 Z3 Z% j
21.     if (retry == 0)                /* LSE起振失败，使用LSI */
    ( c; ?2 U; p- _9 R
22.     {   /* 选择要配置的振荡器 */

23.         rcc_osc_init_handle.OscillatorType = RCC_OSCILLATORTYPE_LSI;

24.         rcc_osc_init_handle.LSEState = RCC_LSI_ON;                          /* LSI状态：开启 */

25.         rcc_osc_init_handle.PLL.PLLState = RCC_PLL_NONE;        /* PLL无配置 */
    + u1 f$ B$ `) @
26.         HAL_RCC_OscConfig(&rcc_osc_init_handle);

27.
    3 A9 e# a4 S% Q/ J
28. /* 选择要配置的外设 RTC */

29.         rcc_periphclk_init_handle.PeriphClockSelection = RCC_PERIPHCLK_RTC;

30. /* RTC时钟源选择 LSI */

31.         rcc_periphclk_init_handle.RTCClockSelection = RCC_RTCCLKSOURCE_LSI;
    7 Y/ O( {; M) S# \, j( o
32.         HAL_RCCEx_PeriphCLKConfig(&rcc_periphclk_init_handle);
    / V; _6 f8 [) c
33.         rtc_write_bkr(0, 0X5051);
    6 D7 F) {" q  \+ u0 V8 G; ?
34.     }

35.     else
    9 Z6 o3 W0 a1 w
36.     {
    ; c3 Q! e$ B! K& v
37.         rcc_osc_init_handle.OscillatorType = RCC_OSCILLATORTYPE_LSE;

38.         rcc_osc_init_handle.PLL.PLLState = RCC_PLL_NONE;          /* PLL不配置 */
    6 \  ?  x, }7 I' R5 j
39.         rcc_osc_init_handle.LSEState = RCC_LSE_ON;                /* LSE状态：开启 */
    ! X, v  }7 o* V2 H6 A9 Y( B
40.         HAL_RCC_OscConfig(&rcc_osc_init_handle);

41.
    2 e8 P* r7 I% S& Q" D
42.         rcc_periphclk_init_handle.PeriphClockSelection = RCC_PERIPHCLK_RTC;
    2 o3 \# n( D  h# [) \* F
43.         rcc_periphclk_init_handle.RTCClockSelection = RCC_RTCCLKSOURCE_LSE;

44.         HAL_RCCEx_PeriphCLKConfig(&rcc_periphclk_init_handle);
    1 S- q* {5 G- r# X) h+ Z
45.         rtc_write_bkr(0, 0X5050);

46.     }
    1 u" }: ]% _' o. A2 R; b
47. }

48. 接着，我们介绍一下rtc_set_alarma函数，其定义如下：
    ) }' u& T4 U# s5 F5 l
49. /**
    - W4 c0 d$ J5 ^, C3 \/ H# g1 S
50. * @breif              设置闹钟时间(按星期闹铃,24小时制)
    9 b' @3 g! n  E& J
51. * @param               week        : 星期几(1~7)

52. * @param               hour,min,sec: 小时,分钟,秒钟

53. * @retval              无

54. */
    3 p, y* V! I6 {# V2 w& U2 C
55. void rtc_set_alarma(uint8_t week, uint8_t hour, uint8_t min, uint8_t sec)
    , }# H; T& I% y" B/ [* E
56. {
    . P( L  D: A$ `4 H* M1 P
57.     RTC_AlarmTypeDef rtc_alarm_handle;
    " u! {% S. a/ @
58.
    5 e9 ]5 T6 x/ B0 {( T: D# p! m
59.     rtc_alarm_handle.AlarmTime.Hours = hour;                        /* 小时 */

60.     rtc_alarm_handle.AlarmTime.Minutes = min;                   /* 分钟 */

61.     rtc_alarm_handle.AlarmTime.Seconds = sec;                   /* 秒 */

62.     rtc_alarm_handle.AlarmTime.SubSeconds = 0;

63.     rtc_alarm_handle.AlarmTime.TimeFormat = RTC_HOURFORMAT12_AM;
    : z" p: Y: I8 e* w
64.
    ; p0 N1 X. h/ H, S& d; H, t
65.     rtc_alarm_handle.AlarmMask = RTC_ALARMMASK_NONE;         /* 精确匹配星期，时分秒 */

66.     rtc_alarm_handle.AlarmSubSecondMask = RTC_ALARMSUBSECONDMASK_NONE;
    & @, p4 Q: N4 J1 s
67.     /* 按星期 */
    : W  y& g: t$ m, X2 I5 O
68. rtc_alarm_handle.AlarmDateWeekDaySel=RTC_ALARMDATEWEEKDAYSEL_WEEKDAY;

69.     rtc_alarm_handle.AlarmDateWeekDay = week;                       /* 星期 */

70.     rtc_alarm_handle.Alarm = RTC_ALARM_A;                            /* 闹钟A */

71.     HAL_RTC_SetAlarm_IT(&g_rtc_handle, &rtc_alarm_handle, RTC_FORMAT_BIN);

72.

73.     HAL_NVIC_SetPriority(RTC_Alarm_IRQn, 1, 2);   /* 抢占优先级1,子优先级2 */
    9 N8 _* {2 a( F! N! [$ \
74.     HAL_NVIC_EnableIRQ(RTC_Alarm_IRQn);

75. }

复制代码

1 ]% m! W2 G& B4 E- k- F# E该函数用于设置闹钟A，也就是设置ALRMAR和ALRMASSR寄存器的值，来设置闹钟时间，这里使用HAL库的HAL_RTC_SetAlarm_IT函数来初始化闹钟相关寄存器，前面已经介绍过这个函数，请回顾。

! N9 p7 G# [9 ]0 m1 h调用函数rtc_set_wakeup设置闹钟A的参数之后，最后，开启闹钟A中断（连接在外部中断线17），并设置中断分组。当RTC的时间和闹钟A设置的时间完全匹配时，将产生闹钟中断。
3 n: h+ h% K. W; K8 U9 m接着，我们介绍一下rtc_set_wakeup函数，该函数代码如下：
8 o/ ]' N6 Z: \' |2 ]# k

1. /**

2. * @breif             周期性唤醒定时器设置
   9 B% c# Z) ~) f+ S% w# |. u
3. * @param               wksel

4. *   @arg               RTC_WAKEUPCLOCK_RTCCLK_DIV16              ((uint32_t)0x00000000)

5. *   @arg               RTC_WAKEUPCLOCK_RTCCLK_DIV8               ((uint32_t)0x00000001)
   . R; E: @7 V( Q- w9 u" |0 i: y' k
6. *   @arg               RTC_WAKEUPCLOCK_RTCCLK_DIV4                ((uint32_t)0x00000002)

7. *   @arg               RTC_WAKEUPCLOCK_RTCCLK_DIV2               ((uint32_t)0x00000003)

8. *   @arg               RTC_WAKEUPCLOCK_CK_SPRE_16BITS            ((uint32_t)0x00000004)

9. *   @arg               RTC_WAKEUPCLOCK_CK_SPRE_17BITS            ((uint32_t)0x00000006)
   ! l  q3 l/ \/ i7 R- [
10. * @note                000,RTC/16;001,RTC/8;010,RTC/4;011,RTC/2;
    # Y- q5 r3 {% N( S
11. * @note                注意:RTC就是RTC的时钟频率,即RTCCLK!
    : N2 O; @8 g1 J
12. * @param               cnt: 自动重装载值.减到0,产生中断.
    + h7 X8 g  M& ?$ W6 W1 x
13. * @retval              无
    ( r0 a. V% K% F8 B/ o$ `" @% ^# c$ M* `
14. */

15. void rtc_set_wakeup(uint8_t wksel, uint16_t cnt)

16. {

17. /* 清除RTC WAKE UP的标志 */
    ( v, e1 C2 k& s! K
18.     __HAL_RTC_WAKEUPTIMER_CLEAR_FLAG(&g_rtc_handle, RTC_FLAG_WUTF);
    0 Z4 m6 H6 E/ C4 i8 M/ t" D4 t$ C
19.     HAL_RTCEx_SetWakeUpTimer_IT(&g_rtc_handle, cnt, wksel);/* 设置重装载值和时钟 */
    5 y; m4 d2 h. Y3 v
20.     HAL_NVIC_SetPriority(RTC_WKUP_IRQn, 2, 2);  /* 抢占优先级2,子优先级2 */
    2 ?! @3 f! B/ L* C2 W1 I8 ^
21.     HAL_NVIC_EnableIRQ(RTC_WKUP_IRQn);
    0 O1 [$ p0 C9 {9 n9 X/ q
22. }

23. 该函数用于设置RTC周期性唤醒定时器，实现周期性唤醒中断，连接在外部中断线19。该函数调用的是HAL库函数HAL_RTCEx_SetWakeUpTimer_IT实现的。
    * g. c% s8 d" d; F( Q% v! x: J8 u
24. 有了中断设置函数，就必定有中断服务函数，同时HAL库会开放中断处理回调函数。接下来看这两个中断的中断服务函数和中断处理回调函数，代码如下：

25. /**
    ! c) e  K0 [: [1 H% s) [
26. * @breif             RTC闹钟中断服务函数
      g5 J1 e/ H( t0 X, Y! O& Q/ ?
27. * @param              无

28. * @retval              无
    ! h5 r+ g$ N+ y( d, e' x1 j/ `
29. */

30. void RTC_Alarm_IRQHandler(void)
    . L2 T" J7 ?( K7 f* G
31. {
    0 i" H) l2 n# ^, e; n( J. d
32.     HAL_RTC_AlarmIRQHandler(&g_rtc_handle);

33. }

34.
    ' W% J& B6 A0 l- C- ^2 @5 o' @5 F
35. /**
    * r) m1 Y- h; x% P- N
36. * @breif             RTC闹钟A中断处理回调函数
    0 q) V  R" o* x4 Y
37. * @param              hrtc:RTC句柄

38. * @retval             无
    1 T- o! i6 k6 U+ ~0 \8 V
39. */
    / x/ ^. ^( F7 d" {/ r: l
40. void HAL_RTC_AlarmAEventCallback(RTC_HandleTypeDef *hrtc)
    * s/ z0 f7 ]6 j. U7 F; V& M
41. {

42.     printf("ALARM A!\r\n");

43. }

44.

45. /**

46. * @breif             RTC WAKE UP中断服务函数
    1 d& k- u* J0 b5 V& O
47. * @param              无
    ) B8 F* ?: g* J% D6 f9 ?6 O
48. * @retval            无

49. */

50. void RTC_WKUP_IRQHandler(void)
    - t; O5 l. C8 C7 q
51. {

52.     HAL_RTCEx_WakeUpTimerIRQHandler(&g_rtc_handle);

53. }

54.
    % m% m" b1 m+ a  t$ F
55. /**
    " T1 |. h4 b' ^# ], Q1 ]/ W
56. * @breif             RTC WAKE UP中断处理处理回调函数
    & @$ \4 l4 K4 O- a: i6 N
57. * @param              hrtc:RTC句柄
    9 G( V8 O" ?( D1 M+ I
58. * @retval             无

59. */

60. void HAL_RTCEx_WakeUpTimerEventCallback(RTC_HandleTypeDef *hrtc)
    " o, d; e2 ]0 P; X& a# Z
61. {

62.     LED1_TOGGLE();
    # W4 M$ d+ M) M1 X9 H! O
63. }
      K' _; t% E/ `, U( O
64. 其中，RTC_Alarm_IRQHandler函数用于闹钟中断，其中断控制逻辑写在中断回调函数HAL_RTC_AlarmAEventCallback中，每当闹钟A闹铃时，会从串口打印一个字符串“ALARM A!”。RTC_WKUP_IRQHandler函数用于RTC自动唤醒定时器中断, 其中断控制逻辑写在中断回调函数HAL_RTCEx_WakeUpTimerEventCallback中，可以通过观察LED1的状态来查看RTC自动唤醒中断的情况。
    0 V/ |% A  _+ m& B9 U: s# V
65. rtc.c的其他程序，这里就不再介绍了，请大家直接看源码。

66. 2. main.c代码
    7 g( P& Z/ y$ i% L. [1 g. W
67. 在main.c里面编写如下代码：

68. int main(void)

69. {

70.     uint8_t hour, min, sec, ampm;

71.     uint8_t year, month, date, week;

72.     uint8_t tbuf[40];
    " \' |$ B( t+ L1 g; |, d
73.     uint8_t t = 0;

74.     sys_cache_enable();                            /* 打开L1-Cache */
    7 b: v) G# k: u0 t
75.     HAL_Init();                                      /* 初始化HAL库 */

76.     sys_stm32_clock_init(240, 2, 2, 4);         /* 设置时钟, 480Mhz */

77.     delay_init(480);                                /* 延时初始化 */

78.     usart_init(115200);                            /* 串口初始化为115200 */
    9 y2 R9 j0 [/ c6 H2 e1 g7 D
79.     usmart_dev.init(240);                          /* 初始化USMART */

80.     led_init();                                      /* 初始化LED */

81.     mpu_memory_protection();                      /* 保护相关存储区域 */
    ! ?4 k5 J0 D4 x2 f% `. w
82.     lcd_init();                                      /* 初始化LCD */

83. rtc_init();                                      /* 初始化RTC */

84. /* 配置WAKE UP中断,1秒钟中断一次 */
    9 k* g2 ^8 F* _7 s5 i0 F3 T
85.     rtc_set_wakeup(RTC_WAKEUPCLOCK_CK_SPRE_16BITS, 0);

86.     lcd_show_string(30, 50, 200, 16, 16, "STM32", RED);

87.     lcd_show_string(30, 70, 200, 16, 16, "RTC TEST", RED);

88.     lcd_show_string(30, 90, 200, 16, 16, "ATOM@ALIENTEK", RED);

89.     while (1)
    ) @4 {0 |1 {+ J  B; i5 W# K, @8 t
90.     {

91.         t++;
    % N# b# B0 O4 p" n/ u& \. J
92.         if ((t % 10) == 0)  /* 每100ms更新一次显示数据 */

93.         {
    ' _! }, i8 ^1 r& T/ ~+ Z+ b
94.             rtc_get_time(&hour, &min, &sec, &m);

95.             sprintf((char *)tbuf, "Time:%02d:%02d:%02d", hour, min, sec);

96.             lcd_show_string(30, 140, 210, 16, 16, (char*)tbuf, RED);

97.             rtc_get_date(&year, &month, &date, &week);
    4 a% d: N: |/ [- S- F
98.             sprintf((char *)tbuf, "Date:20%02d-%02d-%02d", year, month, date);

99.             lcd_show_string(30, 160, 210, 16, 16, (char*)tbuf, RED);

100.             sprintf((char *)tbuf, "Week:%d", week);
     9 u; s! Y" W& c5 J
101.             lcd_show_string(30, 180, 210, 16, 16, (char*)tbuf, RED);
     & l# L: n9 f9 T) x
102.         }
     ( q0 P: a+ |6 }4 y$ S$ H: [- i
103.         if ((t % 20) == 0)

104.         {
     7 N; Z& i) r" L! C# k. Y: R
105.             LED0_TOGGLE();  /* 每200ms,翻转一次LED0 */
     ' w+ i3 c  \$ Z/ d! s% u0 u
106.         }
     ' O; }! H) T% Z
107.         delay_ms(10);

108.     }
     2 M0 P! {* d* ^4 T4 F; r' o& K
109. }


复制代码

我们通过RTC_Set_WakeUp(RTC_WAKEUPCLOCK_CK_SPRE_16BITS,0)设置RTC周期性自动唤醒周期为1秒钟。然后，在无限循环中每100ms读取RTC的时间和日期（一次），并显示在LCD上面。每200ms，翻转一次LED0。
为方便RTC相关函数的调用验证，在usmart_config.c里面，修改了usmart_nametab如下：
5 V! w2 w" C1 p4 Z: d6 h8 L/* 函数名列表初始化(用户自己添加)

用户直接在这里输入要执行的函数名及其查找串
, w: b' F5 b( {0 ~* n; H

1. */

2. struct _m_usmart_nametab usmart_nametab[] =

3. {
   3 M2 t. ?) e- N1 l, r9 \+ F# u
4. #if USMART_USE_WRFUNS == 1      /* 如果使能了读写操作 */

5.     (void *)read_addr, "uint32_t read_addr(uint32_t addr)",
   . l& U' V# S. v$ j3 z( H1 T
6.     (void *)write_addr, "void write_addr(uint32_t addr,uint32_t val)",
   ; E6 \9 m! S. @! z0 ]- ~' ^
7. #endif

8.     (void *)delay_ms, "void delay_ms(uint16_t nms)",
   ) L4 `& D; `0 \5 S" _3 W3 D5 Z+ K! K9 P
9.     (void *)delay_us, "void delay_us(uint32_t nus)",
   4 |* y: {5 Y  |7 ?
10.

11.     (void *)rtc_read_bkr, "uint32_t rtc_read_bkr(uint32_t bkrx)",
    ' b+ z9 S$ I2 ^0 g- p8 N5 k+ e
12.     (void *)rtc_write_bkr, "void rtc_write_bkr(uint32_t bkrx, uint32_t data)",
    - F* {1 p( |  u6 J9 g5 g* B+ J/ N
13. (void *)rtc_set_time, "uint8_t rtc_set_time(uint8_t hour, uint8_t min,
    1 Q' h7 w* p7 R, B# k3 l* N) p
14. uint8_t sec, uint8_t ampm)",

15. (void *)rtc_set_date, "uint8_t rtc_set_date(uint8_t year, uint8_t month,

16. uint8_t date, uint8_t week)",
    / f& s2 o, c# N' l
17.

18.     (void *)rtc_set_wakeup, "void rtc_set_wakeup(uint8_t wksel, uint16_t cnt)",

19. (void *)rtc_get_week, "uint8_t rtc_get_week(uint16_t year, uint8_t month,
    9 i. d: \$ }' q- _' O6 q" R5 D
20. uint8_t day)",

21. (void *)rtc_set_alarma, "void rtc_set_alarma(uint8_t week, uint8_t hour,

22. uint8_t min, uint8_t sec)",
    5 B$ M& X% j% c8 C7 ^
23. };

复制代码

( L8 t- _$ [0 {% }1 e) c将RTC的一些相关函数加入了usmart，这样通过串口就可以直接设置RTC时间、日期、闹钟A和周期性唤醒等操作。 至此，RTC实时时钟的软件设计就完成了，接下来就让我们来检验一下，我们的程序是否正确。
27.4 下载验证
将程序下载到开发板后，可以看到LED0不停的闪烁，提示程序已经在运行了，同时LED1每两秒闪烁一次，说明周期性唤醒中断工作正常。然后，可以看到LCD模块开始显示时间，实际显示效果如图27.4.1所示：
( T8 _6 d! {1 V$ t

  z+ S# d! {2 k0 C

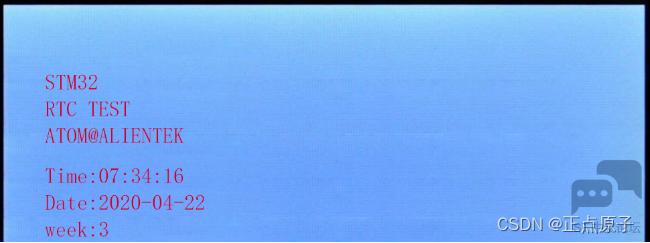

2 h# ?6 g6 E  s/ d  \图27.4.1 RTC实验测试图
' g+ d$ T9 D3 @+ ^如果时间和日期不正确，可以利用上一章介绍的usmart工具，通过串口来设置，并且可以设置闹钟时间等，如图27.4.2所示：

# d7 l$ I5 E: u/ V; _
/ s& x1 |' Z5 e6 d

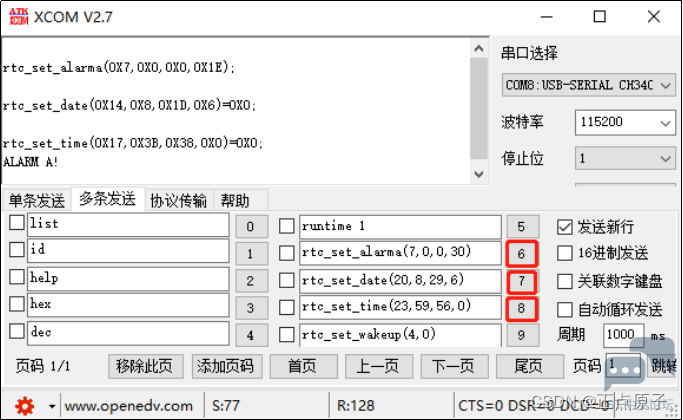

9 [5 y- O9 \% M' D图27.4.2 通过USMART设置时间和日期并测试闹钟A
- p( q! a, G  j0 ^按照图中编号6、7、8顺序，设置闹钟A、设置日期、设置时间。然后等待我们设置的时间到来后，串口打印ALARM A!这个字符串，证明我们的闹钟A程序正常运行了！
: e3 j1 F$ g) H4 l/ e- v4 ^; A————————————————
版权声明：正点原子

& `  O) R* V/ t' G1 B# f- D
2 T) X6 G; O3 |) D- w- n/ n1 K4 J
