MiniPro STM32H750 开发指南_V1.1-内部温度传感器实验

[复制链接]
STMCU小助手 发布时间:2022-10-7 21:27
内部温度传感器实验$ Z1 h8 D, K2 Y$ L( S
本章,我们将介绍STM32H750的内部温度传感器并使用它来读取温度值,然后在LCD模块上显示出来。# w* H3 `% U/ T; U1 @
0 j1 ~6 W3 ~( Q2 J/ o
32.1 内部温度传感器简介
& {. [& a' {! t8 p1 _4 iSTM32H750有一个内部的温度传感器,可以用来测量CPU及周围的温度(TA)。对于STM32H7系列来说,该温度传感器在内部和ADC3_INP18输入通道相连接,此通道把传感器输出的电压转换成数字值。 STM32H750的内部温度传感器支持的温度范围为:-40~125度。精度为±3℃左右。/ o# }* M6 F" Q& h' E# S
STM32H750内部温度传感器的使用很简单,只要设置一下内部ADC,并激活其内部温度传感器通道就差不多了。关于ADC的设置,我们在上一章已经进行了详细的介绍,这里就不再多说。接下来我们介绍一下和温度传感器设置相关的两个地方。6 C# A2 V$ u' ~
第一个地方,我们要使用STM32H750的内部温度传感器,必须先激活ADC的内部通道,这里通过ADC3_COMMON_CCR的VSENSEEN位(bit23)设置。设置该位为1则启用内部温度传感器。
1 [6 ?! y+ p5 o; j' m2 ~( x第二个地方,STM32H750的内部温度传感器固定的连接在ADC3的通道18上,所以,我们在设置好ADC3之后只要读取通道18的值,就是温度传感器返回来的电压值了。根据这个值,我们就可以计算出当前温度。计算公式如下:" I. V1 t2 Y& W( z  ~4 ?
  1.       ×(TS_DATA - TS_CAL1)+30
复制代码

6 p# ]! t: M3 j! f4 i上式中:
/ v& m0 c" \  L  @TS_CAL1 是温度传感器在30℃时的校准值,固定保存在芯片内部的:0X1FF1 E820 ~ 0X1FF1 E821这两个地址(16位)。
% ^% Y+ I, Q9 rTS_CAL2 是温度传感器在110℃时的校准值,固定保存在芯片内部的:0X1FF1 E840 ~ 0X1FF1 E841这两个地址(16位)。' ?( ^' ]2 E0 ^6 }2 c
TS_DATA:ADC3通道18读取到的当前温度传感器转换值。% |4 x, Z" n1 `* H' P$ Z' x  k
利用以上公式,我们就可以方便的计算出当前温度传感器的温度了。
$ I0 Y: t; R0 B) A  [32.2 硬件设计1 W! R( q8 L5 E) }
1.例程功能4 i- y1 Y- `  g8 J7 ^

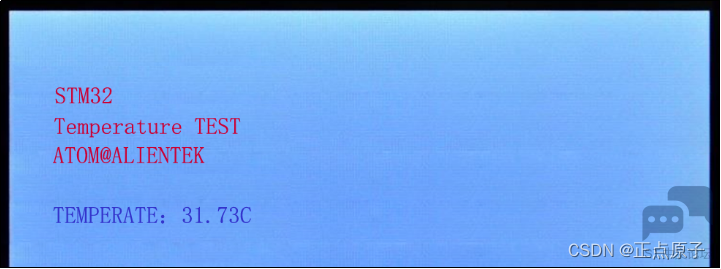

通过ADC3的通道18读取STM32H7内部温度传感器的电压值,并将其转换为温度值,显示在TFTLCD屏上。LED0闪烁用于提示程序正在运行。
* c9 u  L. C4 I9 p0 @( }7 A/ y" l) H2.硬件资源8 v! G7 R4 t2 U- B& t- i! t
1)RGB灯) m; R( \+ X3 U2 ~; o8 U
RED : LED0 - PB43 D  v$ T0 i  {9 d+ k5 E* z3 M1 I
2)串口1(PA9/PA10连接在板载USB转串口芯片CH340上面)
7 q8 Z8 b! t4 t8 [7 Z' e9 ]3)正点原子2.8/3.5/4.3/7/10寸TFTLCD模块(仅限MCU屏,16位8080并口驱动)
  \% R, v1 q7 s2 a4)ADC3 通道18
# i7 G+ f. s$ l* ^1 D7 d3 S  V5)内部温度传感器5 q. Z/ z& t$ h% c2 H5 i

  T0 L/ I: s/ }  d32.3 程序设计8 `" o2 {+ R. t; S0 {
32.3.1 ADC的HAL库驱动
  ^2 X  R8 v3 k本实验用到的ADC的HAL库API函数前面都介绍过,具体调用情况请看程序解析部分。下面介绍读取内部温度传感器ADC值的配置步骤。
2 d  k6 ^$ c+ F. F读取内部温度传感器ADC值配置步骤
# l; @5 p# ?: I' C7 L, h1)开启ADC时钟
* V/ o* F. R+ }通过__HAL_RCC_ADC3_CLK_ENABLE函数开启ADC3的时钟。
" q  \) I, ?: ~. J$ o2)设置ADC3,开启内部温度传感器
3 d* p& ?4 x) ]# M4 Z- M. X调用HAL_ADC_Init函数来设置ADC3时钟分频系数、分辨率、模式、扫描方式、对齐方式等信息。
5 O# X, W7 p! q8 X6 ~注意:该函数会调用:HAL_ADC_MspInit回调函数来完成对ADC底层的初始化,包括:ADC3时钟使能、ADC3时钟源的选择等。
9 \% M+ R$ N$ l1 A: X4 B5 F9 J3)配置ADC通道并启动AD转换器
1 r. `* x% }5 f! j( X! M调用HAL_ADC_ConfigChannel()函数配置ADC3通道18,根据需求设置通道、序列、采样时间和校准配置单端输入模式或差分输入模式等。然后通过HAL_ADC_Start函数启动AD转换器。
1 E8 T+ U. Q9 v0 t4 B4)读取ADC值,计算温度
4 q! \, c0 X, D- L( o& E这里选择查询方式读取,在读取ADC值之前需要调用HAL_ADC_PollForConversion等待上一次转换结束。然后就可以通过HAL_ADC_GetValue来读取ADC值。最后根据上面介绍的公式计算出温度传感器的温度值。
$ h# K* F( m, q% @, s32.3.2 程序流程图* C0 g8 S3 Y$ D, t4 p  V& i4 s
. s( s% S4 n: C( f
. R, M4 J" d) I

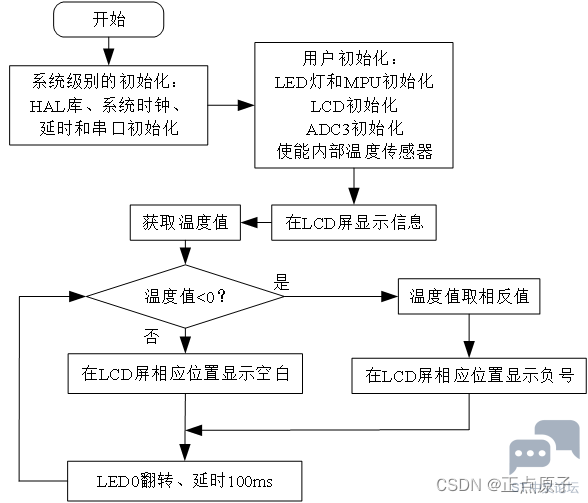

- F, A+ f: E+ P/ g8 g' }图32.3.2.1 内部温度传感器实验程序流程图7 K* W) O& h+ W

; Z8 Y1 p4 O! z0 |32.3.3 程序解析
: M% A& r3 l( j" z; ^4 n2 n9 p! a1.adc3驱动代码
/ v( b* x$ P- i! x这里我们只讲解核心代码,详细的源码请大家参考光盘本实验对应源码。ADC3驱动源码包括两个文件:adc3.c和adc3.h。
; n$ d. a' K: y7 t; y0 F  Madc3.h头文件只有一个宏定义和一些函数的声明,该宏定义如下:$ A9 W' o4 @3 v. v
#define ADC3_TEMPSENSOR_CHX             ADC_CHANNEL_TEMPSENSOR
. Z. J9 c% J  C6 f- v! P" PADC_CHANNEL_TEMPSENSOR就是ADC3通道18连接内部温度传感器的通道18宏定义。我们在定义为ADC3_TEMPSENSOR_CHX,可以让大家更容易理解这个宏定义的含义。
$ I, ^* r3 n. x9 H0 \% Q' m下面我们直接介绍adc3.c的程序,首先是ADC3初始化函数,其定义如下:8 }  W; t+ y7 X; r1 \
  1. /**
    - P1 e) x" e+ e) @; o3 t7 z: N
  2. * @brief      ADC3初始化函数* n2 B: b- O$ `9 {
  3. *   @note     本函数专用于支持ADC3, 和ADC1/2区分开来, 方便使用& w- B+ R& Y! [0 U0 e+ Y
  4. *              我们使用16位精度, ADC采样时钟=32M, 转换时间为:采样周期 + 8.5个ADC周期9 T8 k1 v. \! T+ p$ U
  5. *              设置最大采样周期: 810.5, 则转换时间 = 819个ADC周期 = 25.6us: \# s) c8 Z+ r
  6. * @param      无
    2 Q$ \1 H6 `. f- A! @
  7. * @retval     无& R/ I& f) P1 C3 e+ y
  8. */* I+ {; V' M+ i% R/ Y& r
  9. void adc3_init(void)8 x2 A: N) d& K- d  G: }
  10. {
    ; Y, Q% W3 g) G* T
  11. g_adc3_handle.Instance = ADC3; /* 选择哪个ADC *// G, x% P6 }0 x* @% D

  12. 6 f2 ^4 R% C' J' T1 x, a
  13. /* 输入时钟2分频,即adc_ker_ck=per_ck/2=32Mhz */$ C7 p( g: _6 s: Q, b& O
  14.     g_adc3_handle.Init.ClockPrescaler = ADC_CLOCK_ASYNC_DIV2;
    0 k# T& i' |- U* j
  15.     g_adc3_handle.Init.Resolution = ADC_RESOLUTION_16B;      /* 16位模式  */2 P+ \8 b+ C& P3 k
  16.     g_adc3_handle.Init.ScanConvMode = ADC_SCAN_DISABLE;      /* 非扫描模式 */
    ! U7 O( e8 ~( c1 q  o0 n
  17.     g_adc3_handle.Init.EOCSelection = ADC_EOC_SINGLE_CONV;  /* 关闭EOC中断 */
    6 \8 C4 U( Y2 w$ D) _) u4 _* R
  18.     g_adc3_handle.Init.LowPowerAutoWait = DISABLE;           /* 自动低功耗关闭 */
    - c6 J( e+ k- O8 R
  19.     g_adc3_handle.Init.ContinuousConvMode = DISABLE;        /* 关闭连续转换模式 */1 [+ \/ [3 \( Z5 G# s: Q. K
  20. g_adc3_handle.Init.NbrOfConversion = 1;  /* 赋值范围是1~16,本实验用到1个通道 */
    3 `3 J! U6 u: S" i+ K6 g
  21. /* 禁止常规转换组不连续采样模式 */8 e3 u9 x9 @0 {6 I7 q
  22. g_adc3_handle.Init.DiscontinuousConvMode = DISABLE;
    * I% Q) u0 o; ]9 F; d* g
  23. /* 配置不连续采样模式的通道数,禁止常规转换组不连续采样模式后,此参数忽略 */
    # Q5 X  {$ ]! ^& Y6 P* p( I
  24.     g_adc3_handle.Init.NbrOfDiscConversion = 0;
    9 ~2 I" `3 }- f7 B; z0 _
  25. g_adc3_handle.Init.ExternalTrigConv = ADC_SOFTWARE_START;   /* 软件触发 */
    : e' H2 K" B& A. F
  26. /* 采用软件触发的话,此位忽略 */
    ! X* P& I1 `" H  o
  27. g_adc3_handle.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;6 H% k2 `  o9 K" F/ \
  28. /* 常规通道的数据仅仅保存在DR寄存器里面 */3 m; s+ J3 }- _) I& o' P0 }
  29. g_adc3_handle.Init.ConversionDataManagement = ADC_CONVERSIONDATA_DR;    $ g* Z; r" h2 p' E1 @8 y- A
  30. /* 有新的数据后直接覆盖掉旧数据 */
    5 ^, f/ w) @& D: m  ~5 d
  31. g_adc3_handle.Init.Overrun = ADC_OVR_DATA_OVERWRITTEN;  : v- a, {, c" W! X+ E) z* d6 w
  32. /* 设置ADC转换结果的左移位数 */  N6 a, a$ Q8 J4 ]7 y; C6 b. a
  33.     g_adc3_handle.Init.LeftBitShift = ADC_LEFTBITSHIFT_NONE;
    3 ~# j7 _, K' i: E( @, Y
  34.     g_adc3_handle.Init.OversamplingMode = DISABLE;               /* 关闭过采样 */
    4 I0 ]8 Z/ M6 g& B' W/ e2 D( B
  35.     HAL_ADC_Init(&g_adc3_handle);                                   /* 初始化 */& `+ _$ ~- z: S+ n6 R
  36. 6 }9 L* G+ B0 ]  _
  37. HAL_ADCEx_Calibration_Start(&g_adc3_handle, ADC_CALIB_OFFSET,
    : R) |7 ?/ N" e7 Y7 K7 I
  38. ADC_SINGLE_ENDED); /* ADC校准 */4 v2 P4 B2 Y" u! q- [
  39. }
复制代码
0 i- Q4 ?# }/ e: e/ h/ I+ _. z' ?
该函数主要调用了两个HAL库函数,HAL_ADC_Init函数配置了选择哪个ADC、数据对齐方式、是否使用扫描模式等参数,HAL_ADCEx_Calibration_Start函数用于校准ADC。另外HAL_ADC_Init函数会调用它的MSP回调函数HAL_ADC_MspInit,该函数用来存放使能ADC和配置选择ADC时钟源等代码,其定义如下:
" W0 E, c7 i. n1 ?! `& K
! l& _) g- U. _( V; A- F# `
  1. /**/ F  R, X" {5 k9 u
  2. * @brief       ADC底层驱动,引脚配置,时钟使能, [% e: [, }6 y- ]4 `) j
  3.                  此函数会被HAL_ADC_Init()调用
    ! z( l$ }1 R* C& N+ G: X- j4 A
  4. * @param       hadc:ADC句柄
    5 Q- h8 U5 a$ }1 c9 m8 Q- a
  5. * @retval      无1 Y. O" Q2 p% l) ?) U( a  k
  6. */: B+ _/ j" D% t. g2 ^$ h( T
  7. void HAL_ADC_MspInit(ADC_HandleTypeDef* hadc)1 l7 x# D$ n" X# G; ~2 g, {; d* f
  8. {
    / Q, H) u) J+ j6 L
  9.     RCC_PeriphCLKInitTypeDef rcc_periph_clk_struct = {0};
    , l( ?$ h2 U% C0 a

  10. - b; u9 ^/ h$ O- s( o+ I5 |
  11.     __HAL_RCC_ADC3_CLK_ENABLE();            /* 使能ADC3时钟 */9 G! K3 t4 v  E
  12. - g1 [1 d$ ~2 i( t/ P
  13.     rcc_periph_clk_struct.PeriphClockSelection = RCC_PERIPHCLK_ADC;
    $ n/ Q0 r3 p- [% b! A: N
  14.     rcc_periph_clk_struct.AdcClockSelection = RCC_ADCCLKSOURCE_CLKP;5 ?/ ~2 i/ ]9 X4 L7 X
  15.     HAL_RCCEx_PeriphCLKConfig(&rcc_periph_clk_struct);  J' d  s6 e$ o# @4 @8 ]- x8 A. O
  16. }" a- z) o6 G5 n8 g" F- D) S; K
  17. 下面是获得ADC转换后的结果函数,其定义如下:
    : j9 \  z9 b. b+ r
  18. /**
    0 |  m; x. ]) a' K4 v$ q8 d
  19. * @brief       获得ADC转换后的结果
    # F0 ^. o4 U7 |) R# z" ]+ i6 }
  20. * @param       ch: 通道号, ADC_CHANNEL_0~ADC_CHANNEL_19* i, m0 }" `0 \$ J
  21. * @retval      无: B5 I$ ^4 f- F5 }, A. E
  22. */
    & T! p5 u! u! v4 ?' z. ~, e
  23. uint32_t adc3_get_result(ADC_HandleTypeDef adc_handle, uint32_t ch)$ U# N  V( Y* k
  24. {
    4 E, R5 L) i4 m! |  k5 L) M" Y
  25.     ADC_ChannelConfTypeDef adc_ch_conf = {0};" L! y, ?  X: I, i  D. i/ M

  26. 6 I$ C8 D9 h' s" N: b4 P' G# ^" ]
  27.     adc_ch_conf.Channel = ch;                                    /* 通道 */
    * s$ E+ R- o4 o
  28.     adc_ch_conf.Rank = ADC_REGULAR_RANK_1;                    /* 序列 */
    5 m' w8 c. V( C9 y: A8 m0 A5 y6 n
  29.     adc_ch_conf.SamplingTime = ADC_SAMPLETIME_810CYCLES_5; /* 采样时间 */
    5 ~# ?" E- u* b6 P6 _, L
  30.     adc_ch_conf.SingleDiff = ADC_SINGLE_ENDED;               /* 单边采集 */
    - Q; j7 f$ E; V. s( F- t" R
  31.     adc_ch_conf.OffsetNumber = ADC_OFFSET_NONE;              /* 不使用偏移量的通道 */
    2 p& w6 y- T2 I# D! u" i
  32.     adc_ch_conf.Offset=0;                                        /* 偏移量为0 */
    8 w( ]3 N( f' g% O4 r% w3 J
  33.     HAL_ADC_ConfigChannel(&adc_handle, &adc_ch_conf);      /* 通道配置 */2 D0 P+ n9 ?7 z$ s  p& t

  34. & B+ P( o3 v: ?" z" N
  35.     HAL_ADC_Start(&adc_handle);                                /* 开启ADC */: r2 o9 o7 b% h2 h: E

  36. & u; y# O5 I9 a% @( _, |
  37.     HAL_ADC_PollForConversion(&adc_handle, 10);            /* 轮询转换 */# H- z; h. k2 {1 x2 }9 c
  38.     return HAL_ADC_GetValue(&adc_handle);   /* 返回最近一次ADC规则组的转换结果 */
    5 M+ l$ R5 l0 R4 A" V( Z4 O% t
  39. }
    1 r) }# `& Z/ m0 }% f
复制代码
! P- F3 R* P- m
该函数先调用HAL_ADC_ConfigChannel函数设置通道的转换序列和采样时间等,再调用HAL_ADC_Start函数开启ADC,接着调用HAL_ADC_PollForConversion函数等待转换完成,最后调用HAL_ADC_GetValue函数获取转换后的当前结果。' ^5 ?. W2 {- s! a& T
下面介绍的是获取ADC某通道的转换多次后的平均值函数,函数定义如下:! ?; R+ ^$ L" t& b

' n/ @4 @6 M$ |( z! x  `+ M+ }
  1. /**
    + C- B5 \) _' P1 n) A: i( l
  2. * @brief       获取通道ch的转换值,取times次,然后平均
    ) m% g5 ]2 _- v+ j# I* ]
  3. * @param       ch      : 通道号, 0~194 r% H" R3 g; P8 [  F5 X, Y
  4. * @param       times   : 获取次数
    : x; [# Y6 D! Y# o3 }
  5. * @retval      通道ch的times次转换结果平均值' R4 s- e2 _: T; H( ?1 i
  6. */9 o( D! Z  e$ o+ x" R
  7. uint32_t adc3_get_result_average(ADC_HandleTypeDef adc_handle,
    5 m. P) K1 `5 j( H5 g$ J
  8. uint32_t ch, uint8_t times)9 T6 ]2 y" `! H" b6 ^, h
  9. {
    . u9 E; A4 ^6 L0 }2 w
  10.     uint32_t temp_val = 0;
    - a5 z% ?  ^3 R2 Z9 j( v7 ^
  11.     uint8_t t;$ m0 ~( F5 f* l8 t5 D% J/ g# z

  12. 9 b: z! r! ?0 m2 T
  13.     for (t = 0; t < times; t++)   /* 获取times次数据 */1 M. d" `4 s# y6 F) N
  14.     {
    . b/ f; m1 g& V9 F! X
  15.         temp_val += adc3_get_result(adc_handle, ch);$ \7 u4 M) Y- m/ q
  16.         delay_ms(5);
    % M6 T$ r: l- }" B* |
  17.     }: H  R2 S( w3 r! @
  18. 0 m+ C: s2 T, ?0 [* N: z
  19.     return temp_val / times;      /* 返回平均值 */7 v: _. n) H- ~
  20. }
    ) F  l) Q3 Y) e
  21. 该函数用于多次获取ADC值,累加再取平均值,以提高准确度。
    6 x0 Z3 N* N& V0 m
  22. 最后一个函数是获取内部温度传感器温度值函数,函数定义如下:0 M: M1 n; B) n& t
  23. /**2 f% e; z8 l% ]' p
  24. * @brief       获取内部温度传感器温度值
    $ k4 n8 `1 r2 _4 b" i0 c9 q" ~
  25. * @param       无
    / [# ^: `/ u" `
  26. * @retval      温度值(扩大了100倍,单位:℃.)
      ~7 N( p# u& ]* u9 f' P) y
  27. */
    ! r6 m  C( v9 Y2 J& N0 I+ H; j
  28. short adc3_get_temperature(void)
    , J4 q# q. f% T* w
  29. {
    3 m. R' Q( T! V3 j
  30.     uint32_t adcx;, X, K2 s( f! }+ a6 {/ G6 E
  31.     short result;! \8 Z8 P* x( N0 n; n& j2 Q6 L2 |2 c
  32.     double temperature;
    0 U% Q% l6 \, Z. B. F
  33.     float temp = 0;
    ) c4 p5 b6 \3 Z
  34.     uint16_t ts_cal1, ts_cal2;
    4 l2 x. Z4 w7 `/ e
  35. ' r0 E. {8 j3 {1 `* D. Y/ }
  36.     ts_cal1 = *(volatile uint16_t *)(0X1FF1E820);          /* 获取TS_CAL1 *// E& H9 T0 `2 R
  37.     ts_cal2 = *(volatile uint16_t *)(0X1FF1E840);          /* 获取TS_CAL2 */* p5 i4 v4 P2 p1 ^: v6 C
  38.     temp = (float)((110.0 - 30.0) / (ts_cal2 - ts_cal1));/* 获取比例因子 */
    5 S- P( q' L3 a$ M; m1 f; }  m: G& n

  39. , i  o/ V  b+ \0 e7 u6 i0 ]
  40. /* 读取内部温度传感器通道,10次取平均 */
    % ]5 Z  ]. J3 P4 Y) @7 Z, |1 ]
  41.     adcx = adc3_get_result_average(adc3_handle, ADC3_TEMPSENSOR_CHX, 10);
    & p0 K# G/ j/ n9 i9 d
  42.     temperature = (float)(temp * (adcx - ts_cal1) + 30); /* 计算温度 */
    9 E9 U6 h9 D2 a" r: r
  43. ( B9 q3 l1 h& n; _$ j4 j
  44.     result = temperature *= 100;                              /* 扩大100倍. */
    ; L- v* w- Q9 {# j; W
  45.     return result;% r0 [7 t: l8 `6 J+ J( p
  46. }  z1 s" [- e: q8 K
复制代码

0 `7 \' f$ R) e$ J该函数根据ADC3通道18采集温度传感器返回来的电压值代入32.1小节介绍的公式来计算出当前温度值。
  g! i8 V1 y5 h4 H/ Z7 `2. main.c代码
4 \1 h, S6 b' }6 h; B" m在main.c里面编写如下代码:
. U2 G! K0 _/ {5 N, P2 ~
: r+ w9 H1 j, ]* U. Z: @
  1. int main(void)) B6 S  N8 I7 H% i" K- N
  2. {8 P. ?3 r  ]5 P0 p6 @3 l
  3.     short temp;, B9 X2 a* O9 k  m# z
  4. ) z! m  _  x4 D" d: U  z9 n9 J
  5.     sys_cache_enable();                            /* 打开L1-Cache */2 b) ]1 @- ?" i4 w1 F+ r# k% p
  6.     HAL_Init();                                      /* 初始化HAL库 */, P4 l$ d4 T9 j
  7.     sys_stm32_clock_init(240, 2, 2, 4);         /* 设置时钟, 480Mhz */! P5 z& `3 h/ M4 I* H' R& I' E& O  T
  8.     delay_init(480);                                /* 延时初始化 */
    / C- [; ^/ N3 N5 r# ^5 M
  9.     usart_init(115200);                            /* 串口初始化为115200 */
    7 g4 T; l; |) B& @* R
  10.     mpu_memory_protection();                      /* 保护相关存储区域 */- B" `3 q; e/ }% q) }! q
  11.     led_init();                                      /* 初始化LED */
    1 p0 Q9 {- e4 @: v) J
  12.     lcd_init();                                      /* 初始化LCD */" c. F, C( m, p. Z
  13.     adc3_init();                                     /* 初始化ADC3(使能内部温度传感器) */7 l* p4 U- `4 q8 A7 P' G% _
  14. 5 O6 |2 m8 T, r) M0 r! `
  15.     lcd_show_string(30, 50, 200, 16, 16, "STM32", RED);
    : v( _! F1 m) |8 z1 J  I
  16.     lcd_show_string(30, 70, 200, 16, 16, "Temperature TEST", RED);
      g8 U6 q, D8 E2 C1 ~) f
  17.     lcd_show_string(30, 90, 200, 16, 16, "ATOM@ALIENTEK", RED);0 \; M2 g. ~! p- f6 `

  18. ; W8 p% ^1 \& p! g0 |- m2 F. `
  19.     lcd_show_string(30, 120, 200, 16, 16, "TEMPERATE: 00.00C", BLUE);* ~8 S8 k# U5 D1 O0 P: Q9 l
  20. ( @6 U: P0 S9 j0 z4 I2 c" d' b  ]5 Z
  21.     while (1)- N% k8 \3 ]! Y- r/ d1 ]0 s" N
  22.     {6 v; m9 S% R0 }) ^9 e* M
  23. 6 H" x  b. p( v: f1 u3 G' z, p
  24.         temp = adc3_get_temperature(); /* 得到温度值 */* R( @+ K3 Z7 {

  25. 6 Y& T. ]3 w4 p. a
  26.         if (temp < 0)
    % R! o: i% W6 _% l2 @) n
  27.         {
    ' a9 Y" P  K8 ?7 Q! h
  28.             temp = -temp;$ f; W8 T) N5 u# @( E
  29.             lcd_show_string(30 + 10 * 8, 120, 16, 16, 16, "-", BLUE);/* 显示负号 */; k& T6 Q7 M4 {  i! S8 @
  30.         }  r7 ^* B3 y) F, e0 @$ j* U1 I! ]# }
  31.         else5 \0 z" p- Q3 b8 H" R% P) F
  32.         {
    0 A5 h2 F9 [& V; O6 V
  33.             lcd_show_string(30 + 10 * 8, 120, 16, 16, 16, " ", BLUE); /* 无符号 */
    ! }5 }- b6 M8 }8 O
  34.         }
    9 {, v' m5 |6 K! u  ]
  35. /* 显示整数部分 */
    0 C7 E7 _3 J% W$ T
  36.         lcd_show_xnum(30 + 11 * 8, 120, temp / 100, 2, 16, 0, BLUE);# u* H" h& g2 v& J$ j
  37. /* 显示小数部分 */. B! f7 {- T9 ]3 S
  38.         lcd_show_xnum(30 + 14 * 8, 120, temp % 100, 2, 16, 0X80, BLUE);! D6 z' ]) [9 x% p/ s7 b

  39. % i2 S+ u7 V, R
  40.         LED0_TOGGLE();  /* LED0闪烁,提示程序运行 */
    2 [0 x3 U/ k! \$ X
  41.         delay_ms(250);+ A9 u5 w( z+ }/ _) ?
  42.     }6 d! G& q% v. n' }/ d1 N) q( M1 s
  43. }
复制代码
  m; O: P* P1 r( X/ O: O: m  \. R
该部分的代码逻辑很简单,先是得到温度值,再根据温度值判断正负值,来显示温度符号,再显示整数和小数部分。" Z2 t+ |3 g, p' c3 d/ A

3 g4 I# K8 U' X3 |7 G8 S; p32.4 下载验证# h! t$ \$ S. V& D# _8 `
将程序下载到开发板后,可以看到LED0不停的闪烁,提示程序已经在运行了。LCD显示的内容如图32.4.1所示:
2 `: F; F) Y' x' N+ {$ i
+ R( b2 f- Q4 E, a$ ] bfaff9a6316f47ce8e65ff2d7f832857.png
8 v7 a0 I3 n1 p+ y5 S$ W& I) O1 Q- m+ \7 f0 V9 N$ \
图32.4.1 内部温度传感器实验测试图
9 Y) Y  }3 C- k, v+ F/ {0 y大家可以看看你的温度值与实际是否相符合(因为芯片会发热,所以一般会比实际温度偏高)?& G3 r& d) Z5 _9 K8 N% C
————————————————0 ~  a; Q/ h2 d& y  B2 C) n
版权声明:正点原子& Y" L1 `/ q" R. F  i  }+ Y7 G

1 E: d  f9 f- Z  A6 ], t/ q
' v; s; j* s- j/ A3 |
收藏 评论0 发布时间:2022-10-7 21:27

举报

0个回答

所属标签

相似分享

官网相关资源

关于
我们是谁
投资者关系
意法半导体可持续发展举措
创新与技术
意法半导体官网
联系我们
联系ST分支机构
寻找销售人员和分销渠道
社区
媒体中心
活动与培训
隐私策略
隐私策略
Cookies管理
行使您的权利
官方最新发布
STM32N6 AI生态系统
STM32MCU,MPU高性能GUI
ST ACEPACK电源模块
意法半导体生物传感器
STM32Cube扩展软件包
关注我们
st-img 微信公众号
st-img 手机版
