LM401模组的软件开发环境

0 P5 c* r' L" t       LM401模组采用的是STM32WLE5CB的芯片，因此其使用的还是STM32的开发环境，可以是ST公司的STM32CubeIDE软件，也可以使用Keil公司的Keil uVision5软件。我在开发中使用的是Keil uVision5软件，版本是 V5.36.
" B# j$ G* b- S9 F( B
LM401模组的Demo例程介绍

       LM401的Demo例程是基于STM32WL的官方代码移植而来的，主要是针对STM32WLE5CB芯片以及评估板的外设做了性能优化及改动。
" H) @" n8 l0 _) b
6 F* b4 o& h- E4 I  s        本项目开发以其PingPong例程SubGHz_Phy_PingPong为基础进行开发测试，该PingPong例程不但包含了序列调度、软定时、日志输出、队列、低功耗管理等常用功能，还实现了LoRa模组开发相关的UART串口收发、LED指示、LoRa射频处理及PingPong传输实例等功能，目前全工程代码均开源，用户可方便的进行改动，以实现自己所要的功能。
% b" \+ @) X* V! \" ~5 H, E1 {

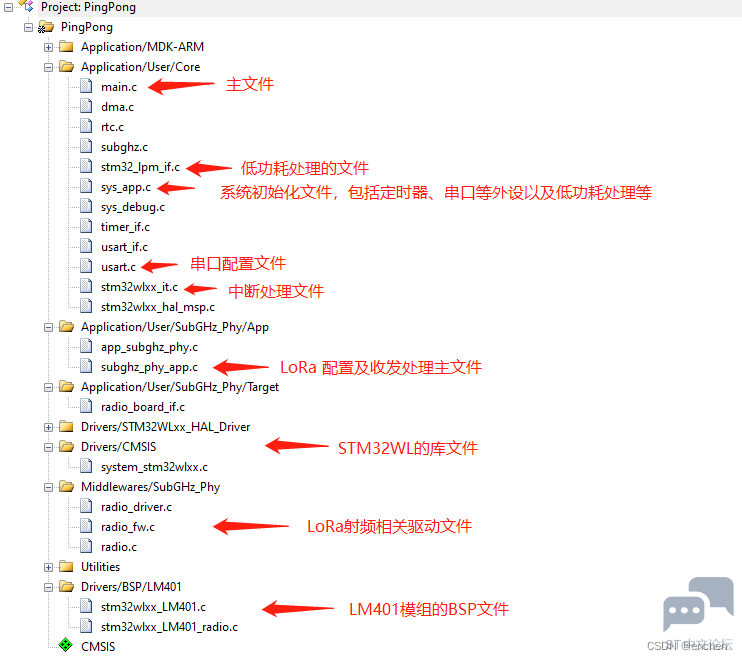

   LM401的SubGHz_Phy_PingPong例程的主要文件目录结构如下：

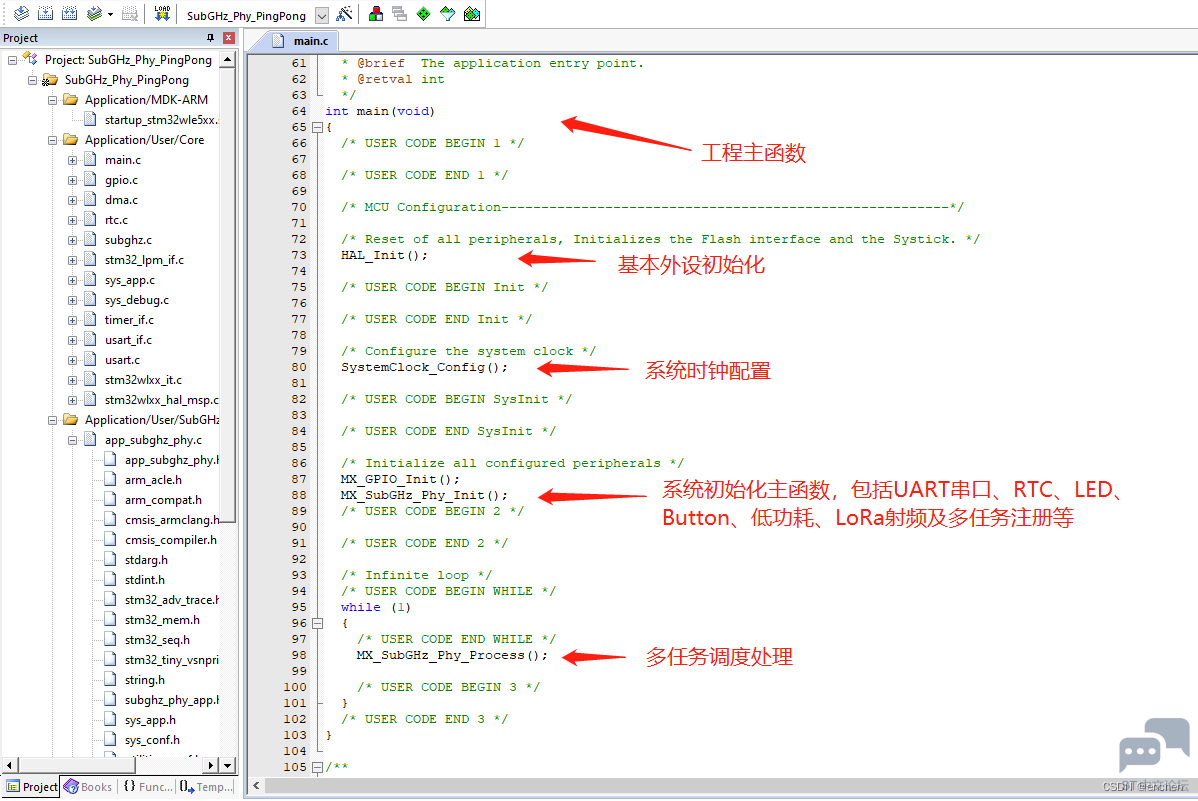

/ s$ t+ z6 T& A0 u, c% G       SubGHz_Phy_PingPong例程主函数架构如下：
7 x( u# W9 h( ?0 X. _

4 |! z9 `& [4 o$ @6 H& B, @# ]

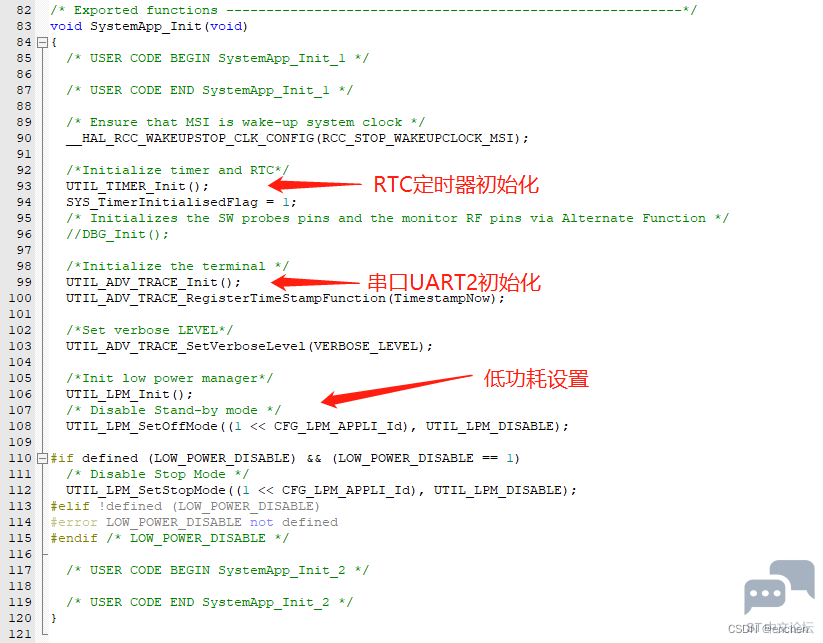

       SystemApp_Init()函数的主要功能注释：

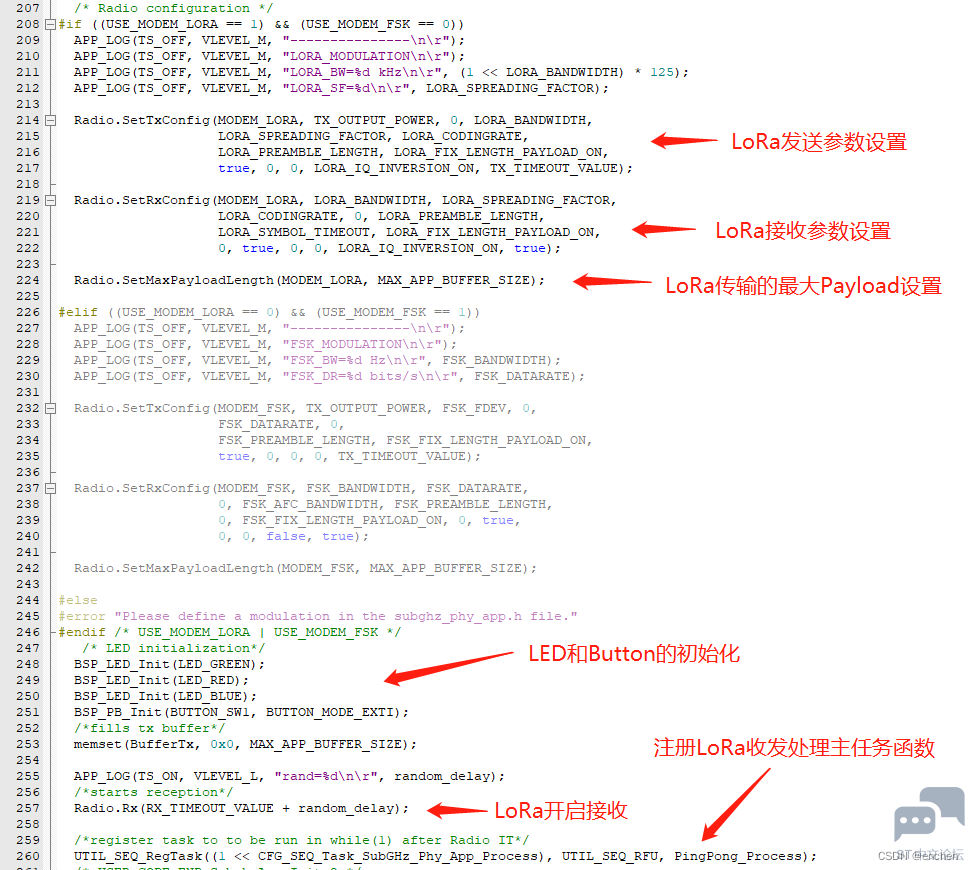

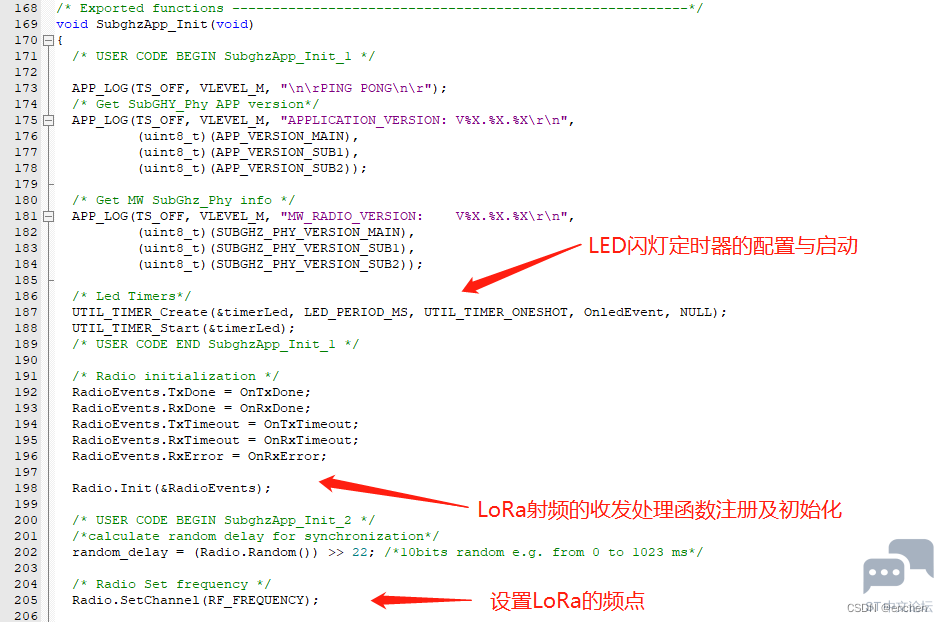

       SubghzApp_Init()函数的主要功能注释：
! Y4 R- |% w  C* V
5 W( I# e& F( ~* j& C8 B

3 i7 R1 {  ]$ a6 a5 S
9 o+ i6 `0 ]4 x
& L) d7 c$ x  x9 y: ALM401评估板硬件介绍

1、LM401评估板
' j' m6 b7 ]' k$ u( i

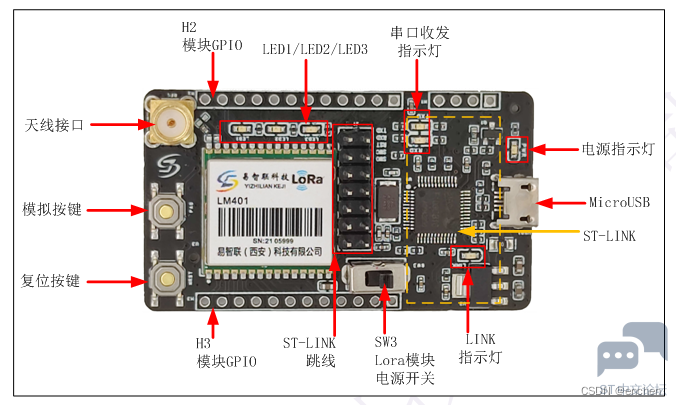

LM401-Pro-Kit评估板上集成了LM401模组和ST-Link下载器，同时引出了所有的引脚，方便用户开发调试。
: A5 k4 s3 g0 s$ }% u& P
9 g% O+ E% {' Y8 m" T  g
' k! I) ]/ j* P# F9 U6 a. @
" l  p) L3 [9 Q8 k& e; B       上图中，LM401-Pro-Kit 评估板由 LM401模组、ST-LINK、跳线、按键、LED 及天线IPEX接口等组成。这里的MicroUSB接口集供电、下载固件和串口收发功能于一体，用户不用额外购买下载器或连接其它数据线，只需要用Micro-B接口USB 线连接 PC 即可进行在线仿真、下载和串口输出、输入等操作。但是要注意，使用下载功能时需要把相关跳线接上。
; Y$ H& G7 i3 n: T$ l# }" i
       该评估板已引出普通串口UART1和UART2，以及一个低功耗串口LPUART1，同时引出有I2C, SPI和ADC接口，基本能满足用户的大部分需求。

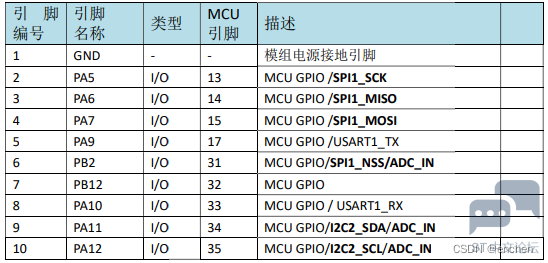

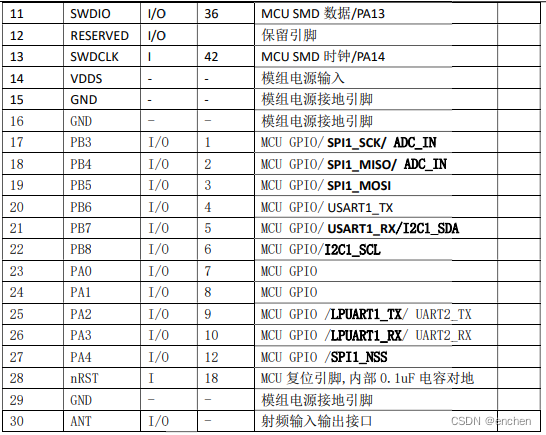

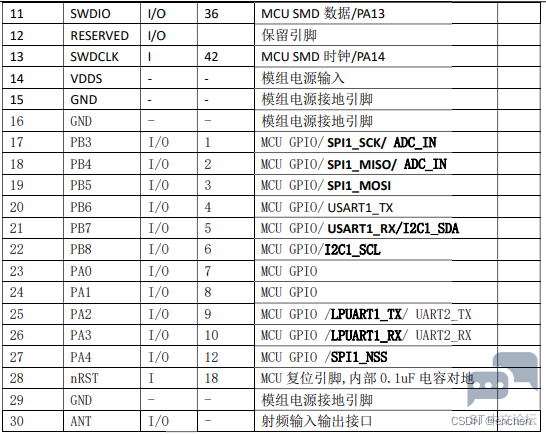

       2、评估板的PinMap


/ R' S; J) {2 t: N
