好久之前在就看到了ST的推文，推出了新的subGhz的无线MCU，因为经常做LoRa，所以就很感兴趣想搞来玩一玩

描述这里我们直接搬ST的官网了（

描述

STM32WL3Rxx是一款高性能超低功耗无线应用处理器，适用于sub-1 GHz频段的射频无线应用。设计用于在无许可证的ISM和SRD频段中运行，如433、868和915 MHz。

采用单核架构，嵌入了一个Arm® 32位Cortex®-M0+ CPU， 运行频率高达64 MHz。集成了高速且灵活的存储类型：高达128 KB的Flash存储器、高达16 KB的RAM，以及1 KB的一次性可编程 (OTP) 存储区域。

STM32WL3Rxx集成了一系列丰富外设，包括12位8通道ADC、RTC、IWDG、通用定时器、AES-128、RNG、CRC，以及USART、SPI和I2C等通信接口。此外，其安全功能支持通过USART/SWD模块进行安全启动（写保护），并能够在Flash存储器中存储敏感信息（读保护）。

内存和外设之间（以及内存到内存）的直接数据传输由7个DMA通道支持，DMAMUX外设具备完全灵活的通道映射。

您可以将其配置为支持独立运行或网络处理器应用的模式。在独立运行配置中，STM32WL3Rxx作为应用中的一个器件，用于管理应用代码和sub-1 GHz专有协议栈。

集成高效SMPS降压转换器与优化的低功耗/激活状态切换速度，确保在各种工况下实现最低平均电流消耗，使STM32WL3Rxx成为电池供电无线应用处理器的理想选择。

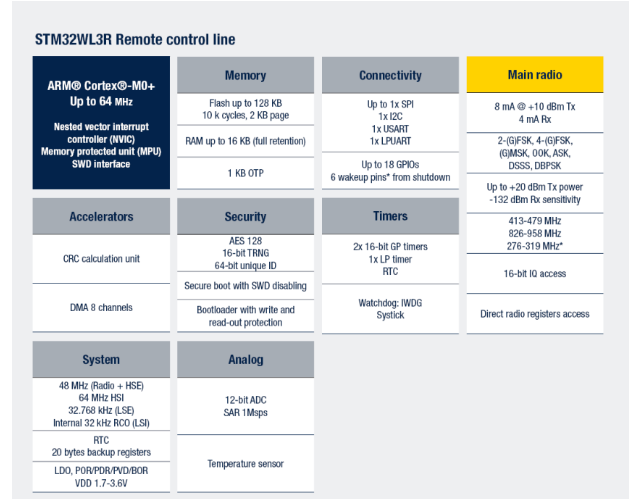

这个芯片比较吸引人的就是片上集成的subGhz无线系统，STM32WL55中 他的协议栈是依靠合封的SX1280实现的，BLE的芯片中，其无线是依靠一个加密的M0实现的，无线协议栈切换依靠加载固件实现，或多或少都有不方便。

WL3R的射频规格如下：

• 射频
  • 频段范围：276-319 MHz、413-479 MHz和826-958 MHz
  • 调制格式：
    • 2(G)FSK、2(G)MSK、4(G)FSK
    • OOK、ASK
    • D-BPSK
    • DSSS（直接序列展频）
    • I/Q信道数据访问
    • 兼容多种专有和标准化无线协议（wM-Bus、Sigfox、Mioty、KNX-RF、IEEE 802.15.4g等）
  • 无线数据传输速率从0.1到600 kbps
  • 可编程发射功率：
    • 276-319 MHz，最高可达14 dBm
    • 413-479 MHz，最高可达20 dBm
    • 826-958 MHz，最高可达20 dBm
  • 接收灵敏度 (1% BER)：
    • -122 dBm @ 1.2 kbit/s 315 MHz 2(G)FSK
    • -132 dBm @ 300 kbit/s 433 MHz OOK
    • -131 dBm @ 300 kbit/s 868 MHz 2(G)FSK
    • -112 dBm @ 38.4 kbit/s 868 MHz 2(G)FSK
  • 全球认证就绪：
    • 欧洲：ETSI EN 300 220（符合1类标准）、ETSI EN 303 131
    • 美国：FCC第15部分和第90部分
    • 日本：ARIB STD T67、T108
  • 完全可配置的硬件序列器，支持自主射频操作（嗅探模式、跳频、低占空比模式、先听后发）

功耗这部分也同样亮眼

• 超低功耗架构
  • 动态电流消耗：14 μA/MHz
  • 关断模式（6个唤醒引脚）：14 nA
  • 超深度停止模式：418 nA（25 °C时）、1.2 µA（85 °C时），保留RAM0 (16 KB)
    • 6个唤醒引脚
    • 以下功能在超深度停止模式下不受支持：MR_SUBGHz、LPUART、RTC、IWDG、DAC
    • 此电源模式下不支持内部唤醒功能
  • 深度停止模式：1.123 µA（25 °C时）、4.176 µA（85 °C时）：
    • RAM0 (16 KB)
    • IWDG
    • 具有LSE的RTC
  • SoC功耗：WFI条件（直接HSE模式）下电流1.3 mA
  • 仅射频时功耗：
    • 接受模式下4 mA
    • 发送模式下8 mA @ +10 dBm
    • 发送模式下78 mA @ +20 dBm
  • 功耗：WFI条件（直接HSE模式）下电流1.3 mA
  • 支持深度停留和关断模式唤醒

但是外设就比较乞丐了 毕竟是入门级无线MCU

硬件部分

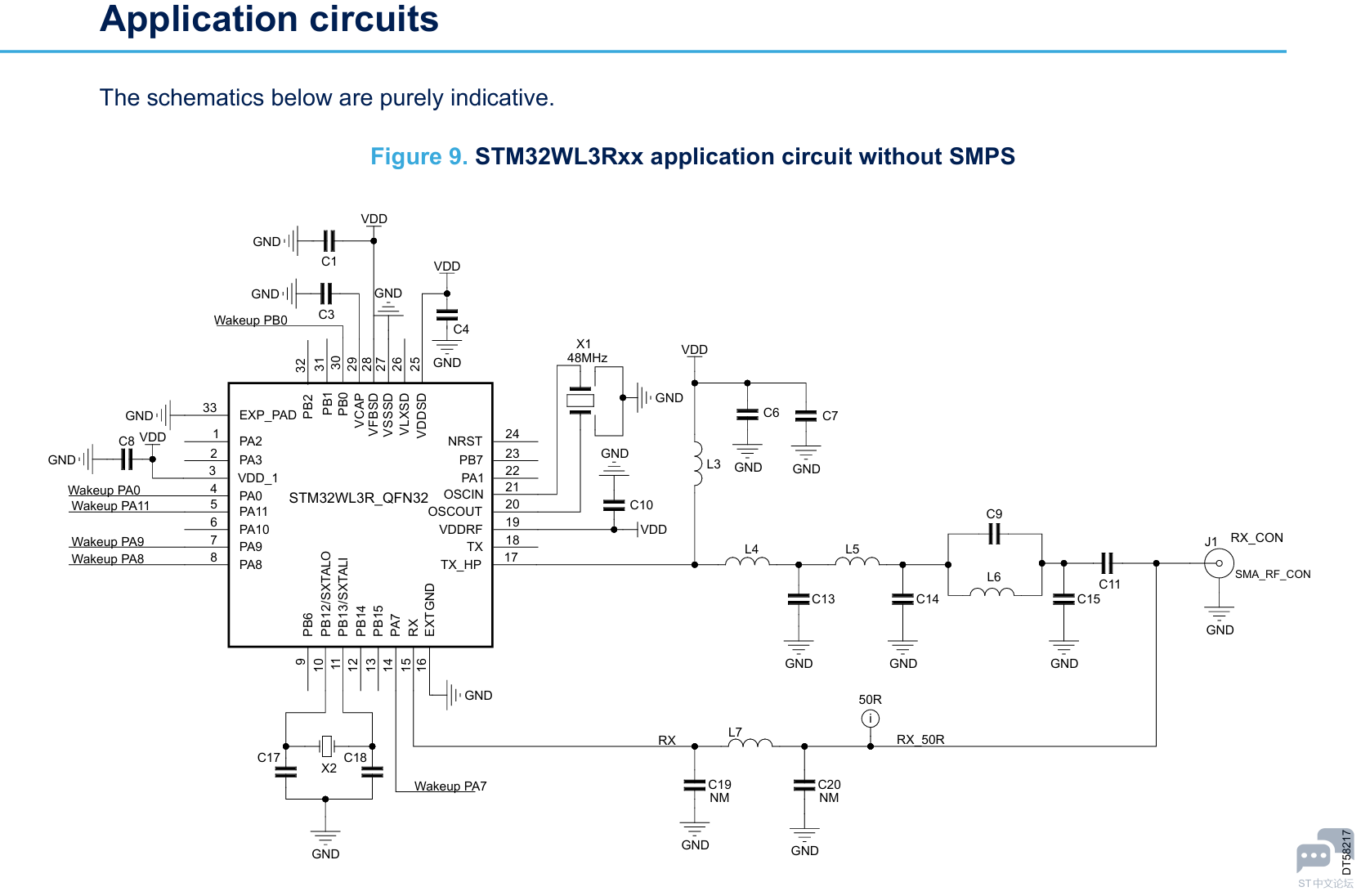

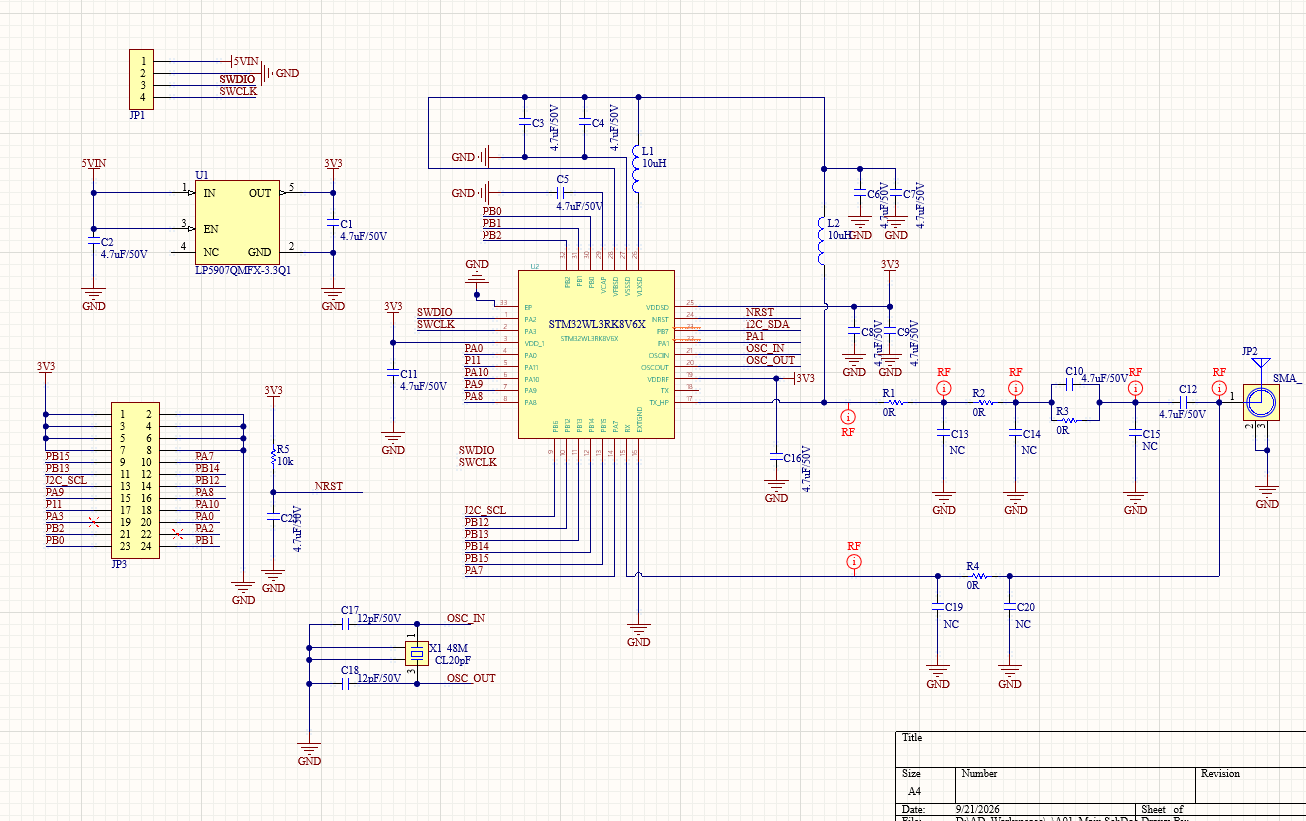

原理图参考的是硬件手册中 with SMPS的画法 即使用SMPS为射频部分供电

坑点，数据手册中并未明确表述TX部分画法 TX和TXHP需要匹配电路连接 不能直接悬空，否则会导致发射功率不足，这部分是从wiki中找到的。但是应用电路中并未明确表述

关于射频描述在参考手册中有提到

STM32WL3Rxx Arm<Sup>®</Sup>-based wireless MCUs with sub-GHz radio solution - Reference manual

RM0551

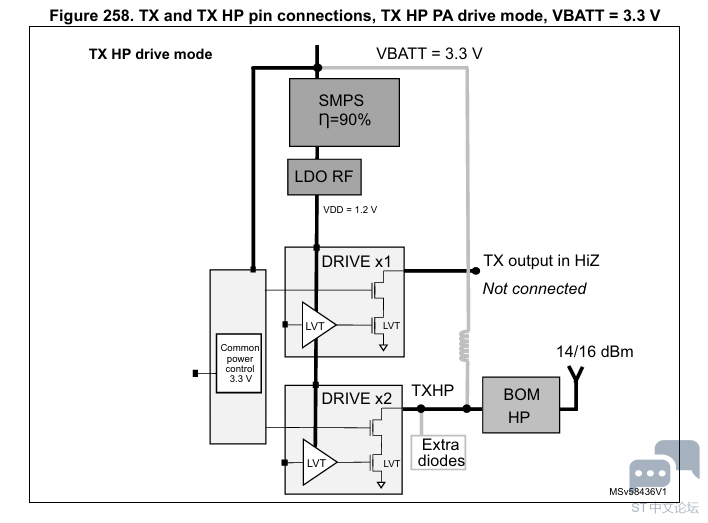

使用TX pin时，最高功率仅为10dbm

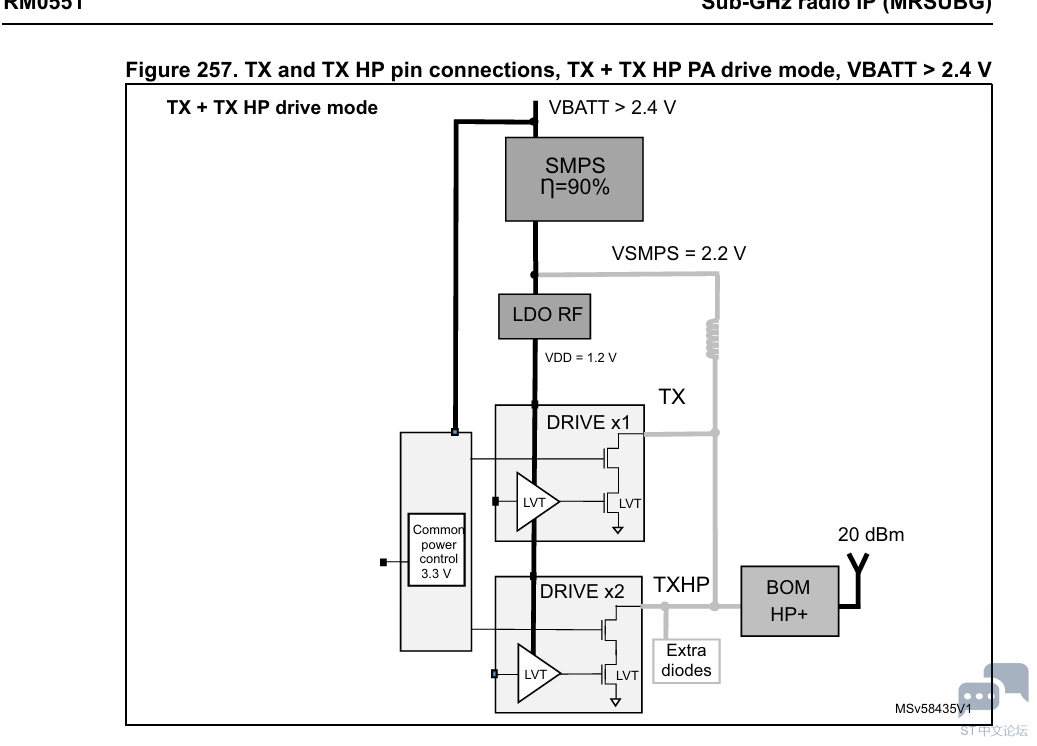

使用TX+TXHP时 最高功率为20dbm

不接TX时候 功率仅为14dbm

硬件一定要注意这个区别，

为了最大功率 还需要使能SMPS，将电压调到2.4V

匹配部分参考ST官方即可，后面会讲解使用VNA来调整天线到最佳状态

软件部分

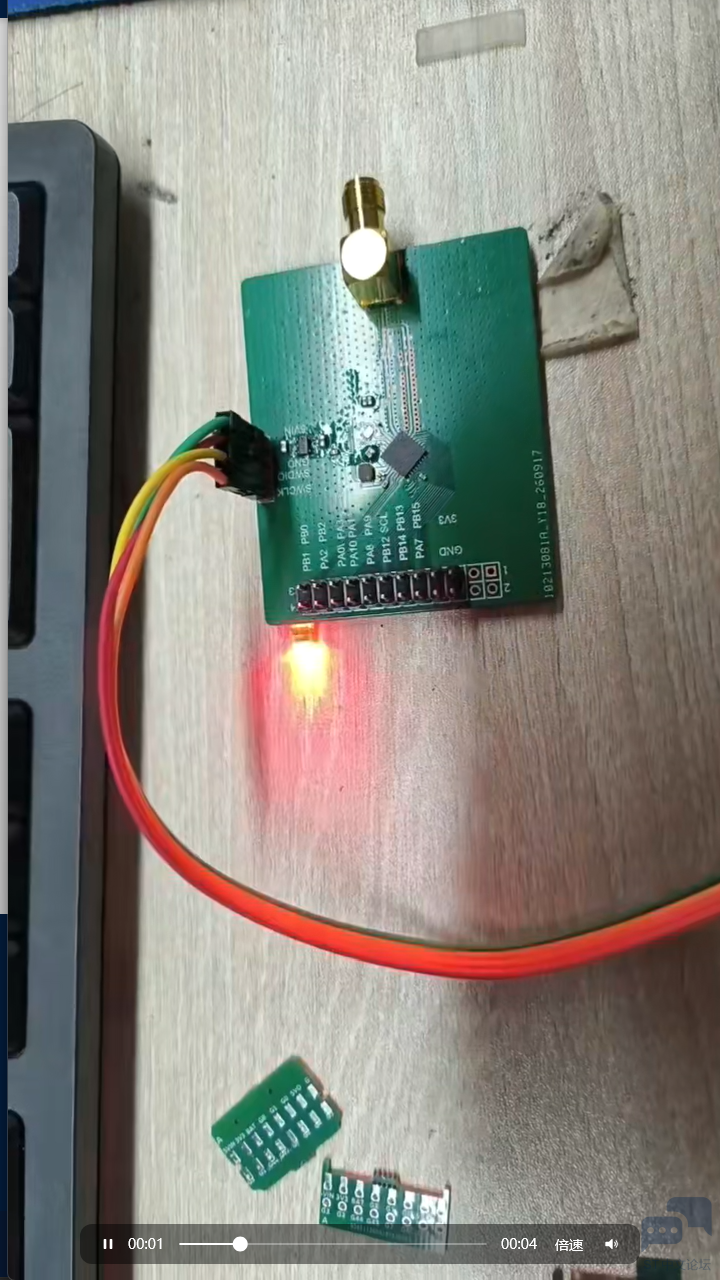

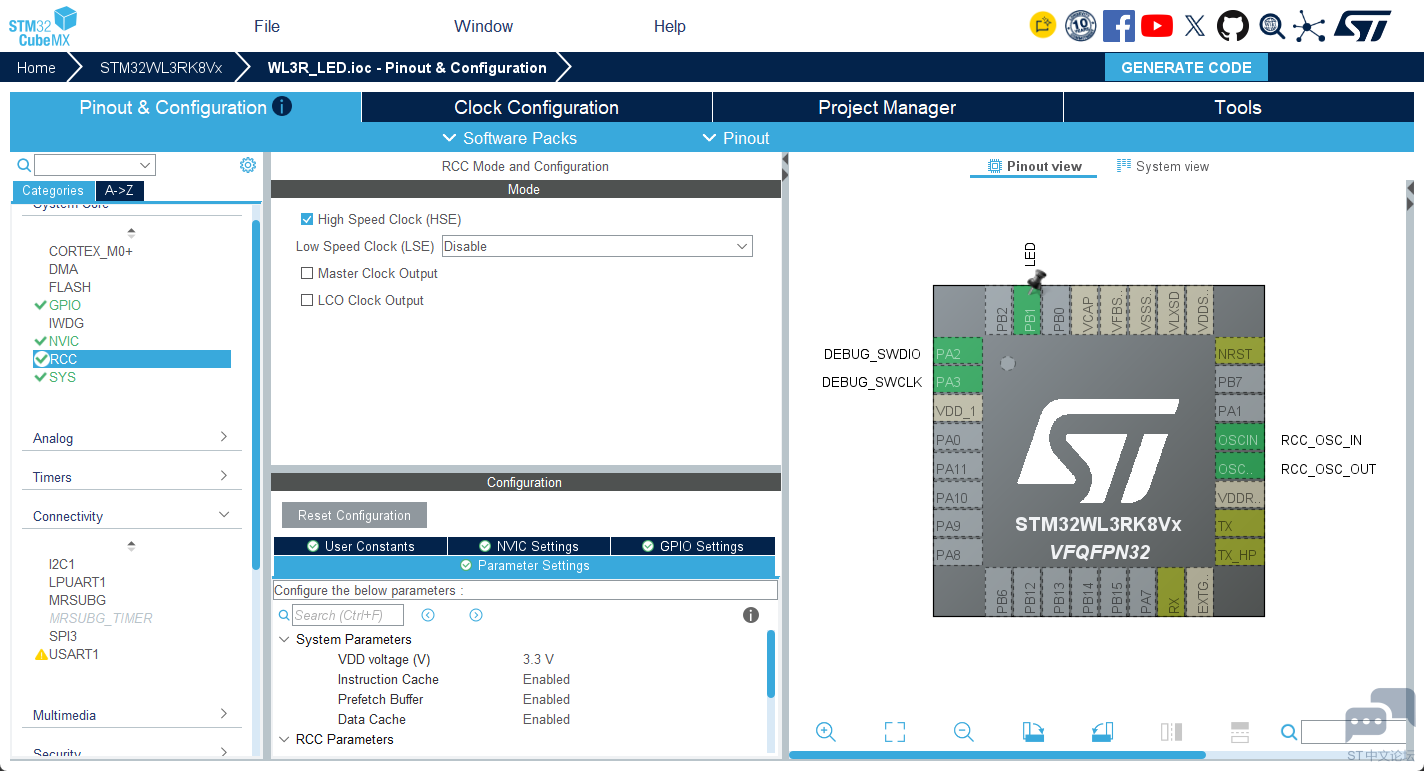

软件部分和正常芯片的软件开发没有什么区别 首先也是点亮一颗LED确认芯片工作状态

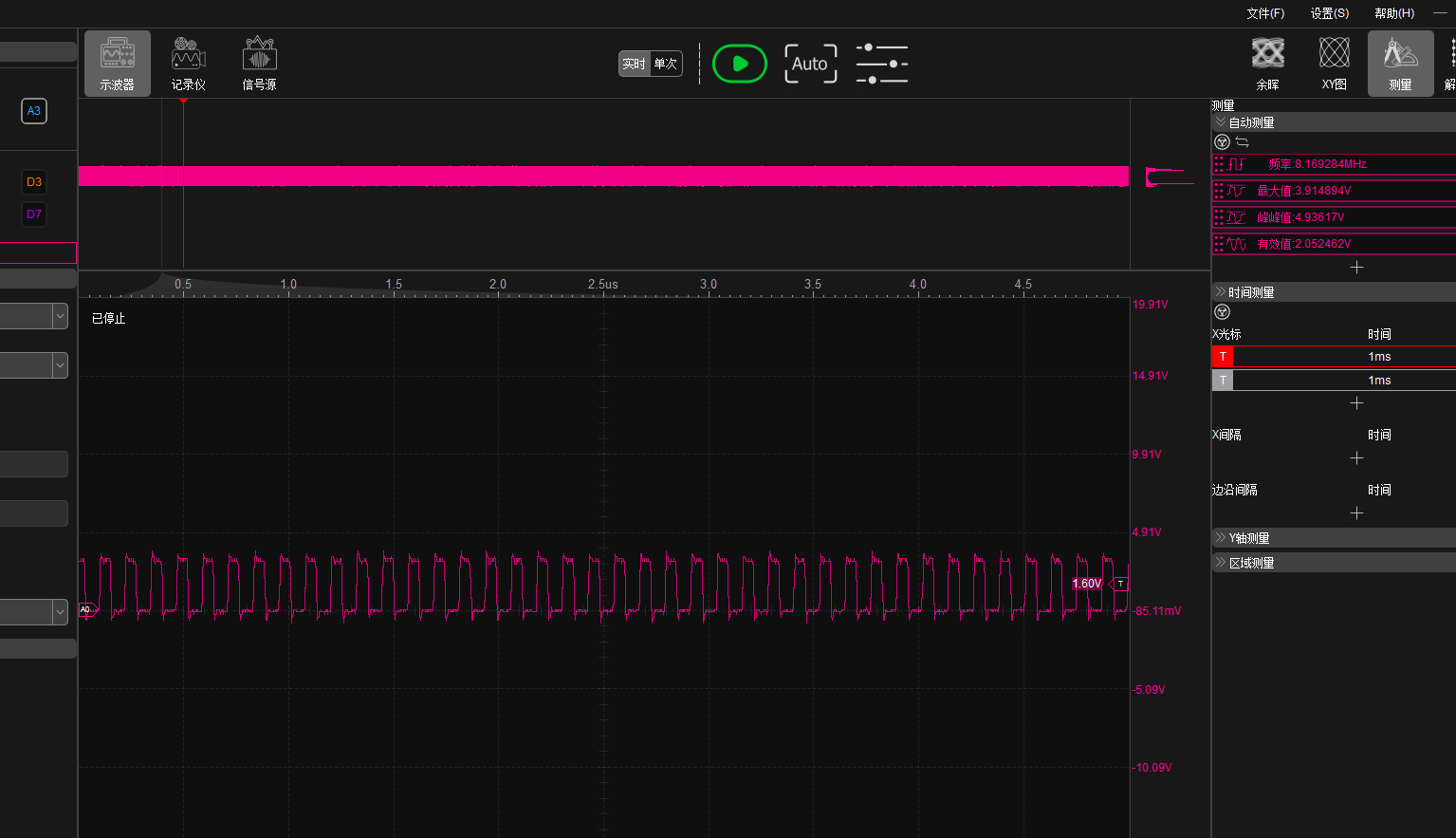

另外就是8M的SMPS已经默认开起来了。

WL3R的subGhz配置十分简介 选择对应频率以及模式就可以开始使用了

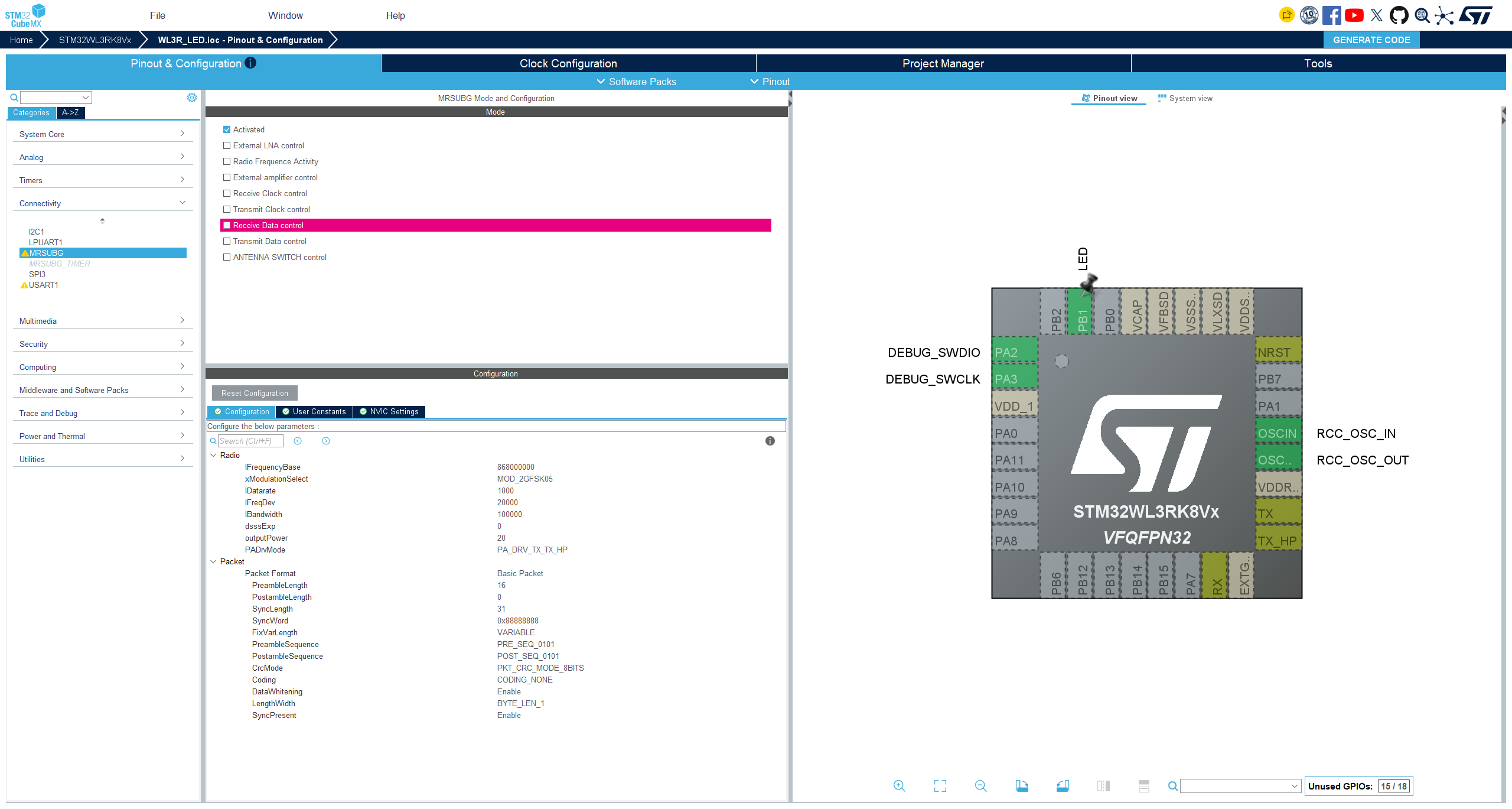

图上配置为

868 MHz 2-GFSK 1 kbit/s 20 kHz频偏 100 kHz带宽 PA_DRV_TX_TX_HP 20 dBm目标功率 HSE 48 MHz RC64MPLL 64 MHz

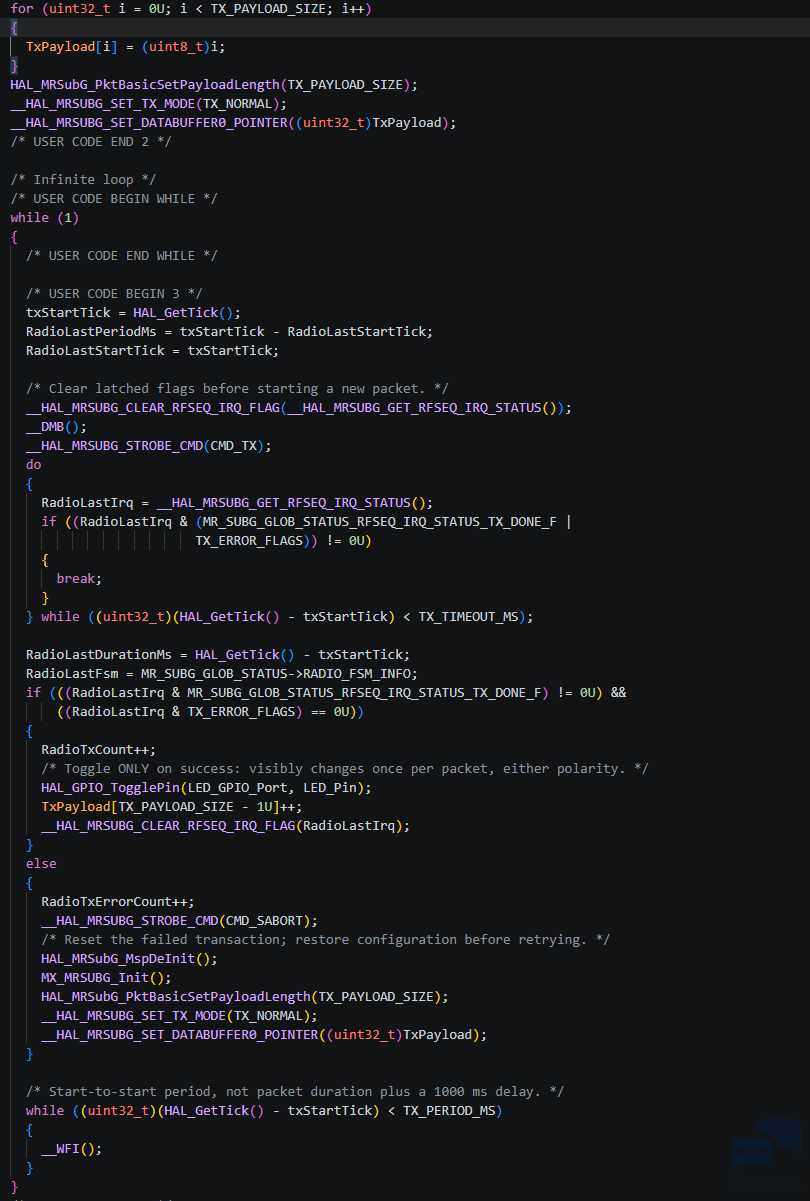

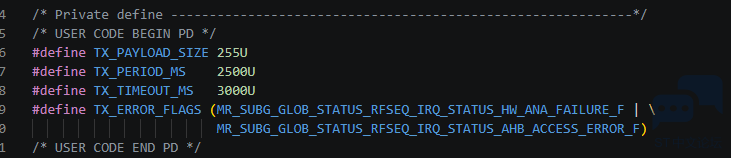

代码中定义了一个较长包，方便使用频谱仪观测发射功率

发射业务流程

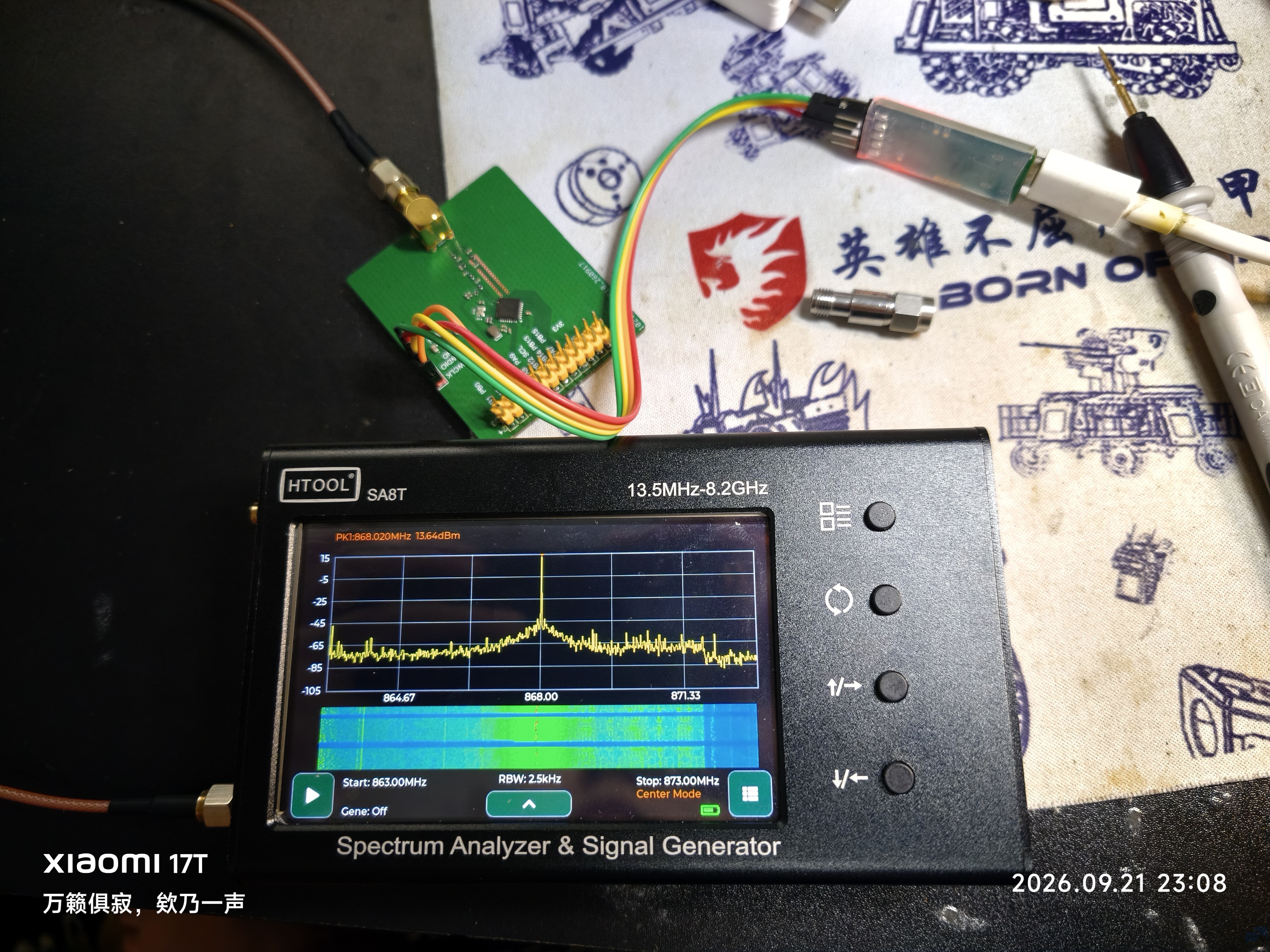

频谱以上可以观察到868Mhz正常的波峰功率14dbm 符合先前TXpin HiZ状态的功率 要想功率达到20dbm 需要匹配电路一起耦合进来

全面
