01

问题描述

客户开发自己的IAP时，需要借助STM32 system bootloader烧录一个临时的代码加密的APP和IAP到SRAM中，然后通过运行临时代码解密APP和IAP，再将其烧录入FALSH中，再次上电后这个临时代码就不存在了。这样保证了APP和IAP的安全。客户要求提供一个这样通过STM32 system bootloader的串口烧录代码在SRAM中执行的例程。

0 2

代码实现

本文以比较通用的Nucleo-G431RB为例，详细介绍如何配置Keil或者IAR工程，将代码下载到RAM并进行调试。其他STM32系列芯片的配置方法类似，只需根据芯片的RAM地址和大小进行调整。本应用文档不会介绍如何使用bootloader跳转到SRAM的执行过程。

2.1. 使用STM32CUEMX生成一个IAR的工程

在这个工程中，使用基本配置，添加一个LED点灯的例子方便查看代码是否正常运行，然后生成keil uvision和IAR工程。这里就详细介绍工程的配置和产生过程。

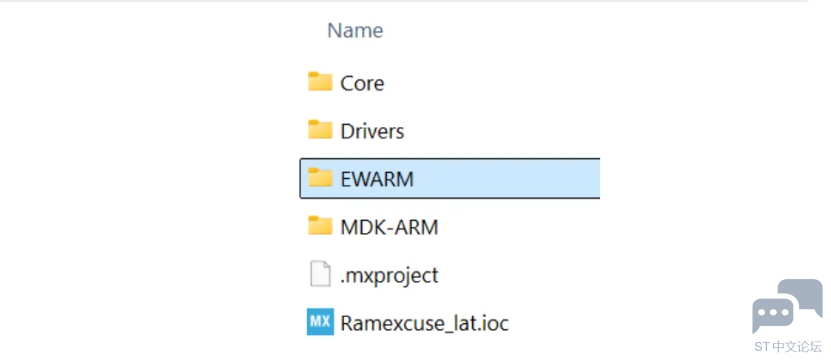

图1. 工程文件结构

2.2. 验证在flash中的执行

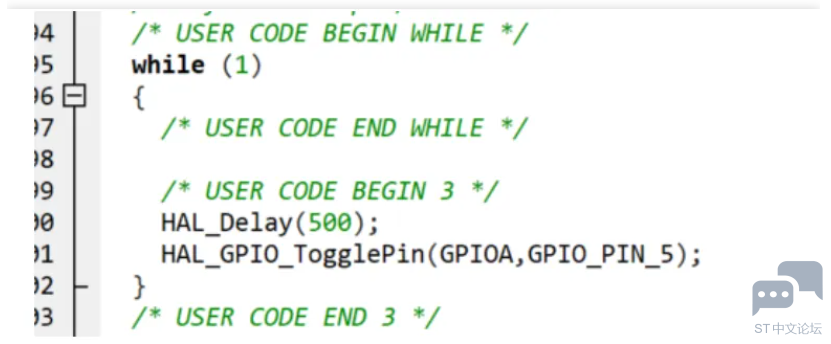

在main函数中添加一个led翻转和延时的代码，验证IAR和keil的正常执行。

0 3

修改IAR的配置文件，让其在SRAM中执行

3.1. 修改icf文件

STM3CubeMX生成的时候，会生成一个SRAM分配的ICF文件，如果没有拷贝一个stm32g431xx_flash.icf，将其改名为stm32g431xx_SRAM.icf.如果有就直接使用，如果没有请按照下面的格式修改：

▲ ICF文件差异对比

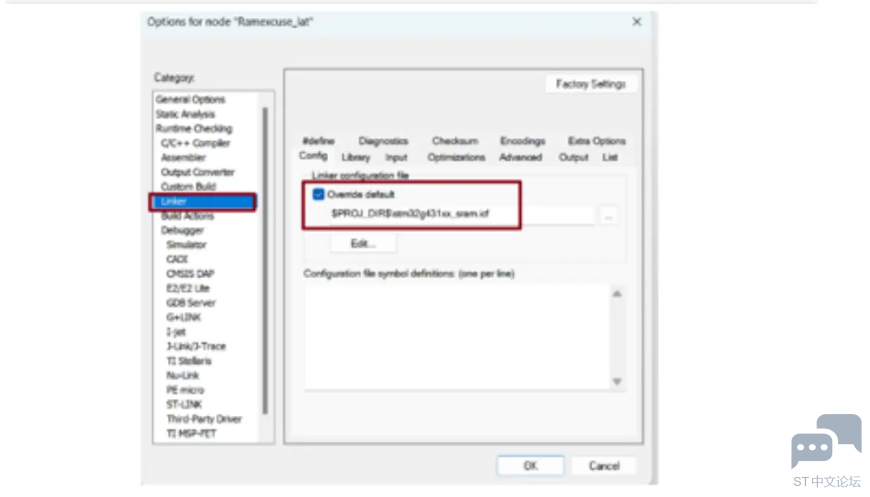

3.2. 主要将IAR中的link配置选项修改为SRAM的配置，如下图：

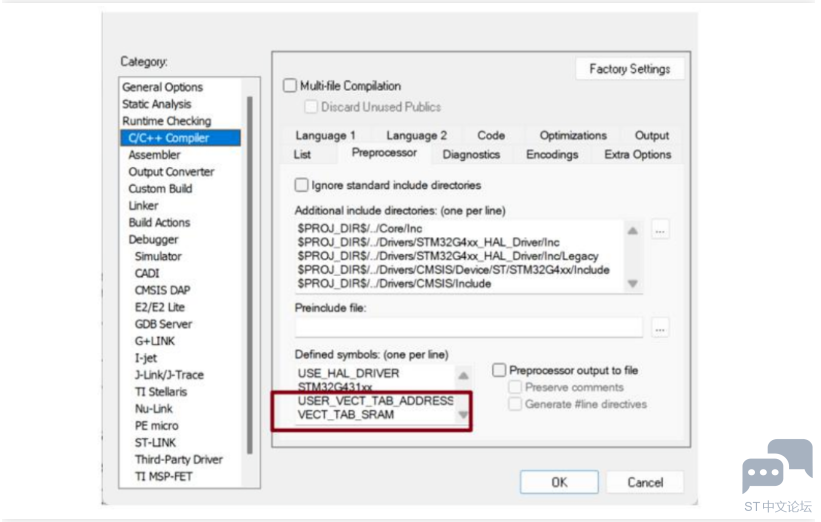

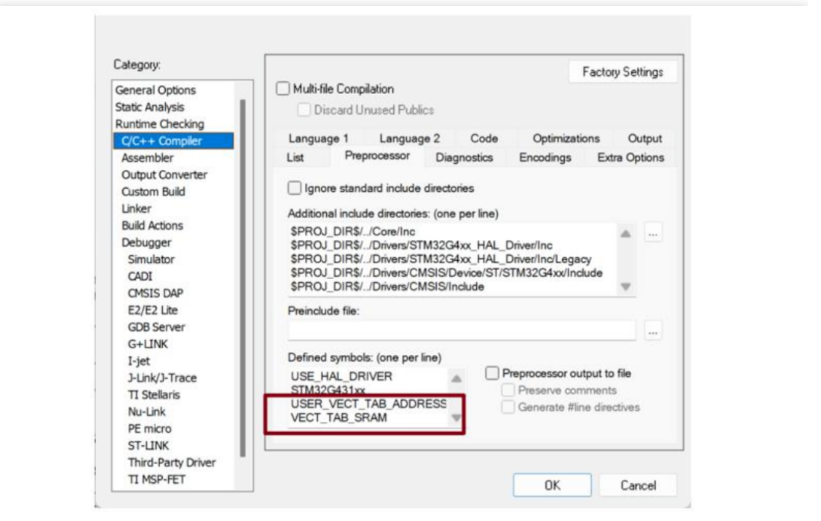

3.3. 同时将USER_VECT_TAB_ADDRESS和VECT_TAB_SRAM添加到系统宏定义。

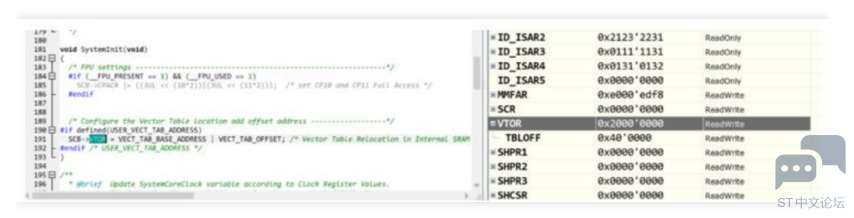

3.4. 总之请注意这个中断向量表的位置是否有问题，你可以查看MCU的寄存器。

3.5. 运行验证

为了验证代码是在SRAM中运行的，我们可以先将FLASH全面擦除。然后编译下载并运行，可以看到LED在闪烁。并且你可以通过汇编窗口看到指令在SRAM运行。

也可以通过复位MCU，MCU不再运行反向验证刚刚是在SRAM中运行。因为MCU再次运行时，代码是从FLASH运行，而调试时,是调试工具将PC指针跳到SRAM中。

04

修改KEIL uVISION的配置文件，让其在SRAM中执行

4.1. 首先创建一个sct文件

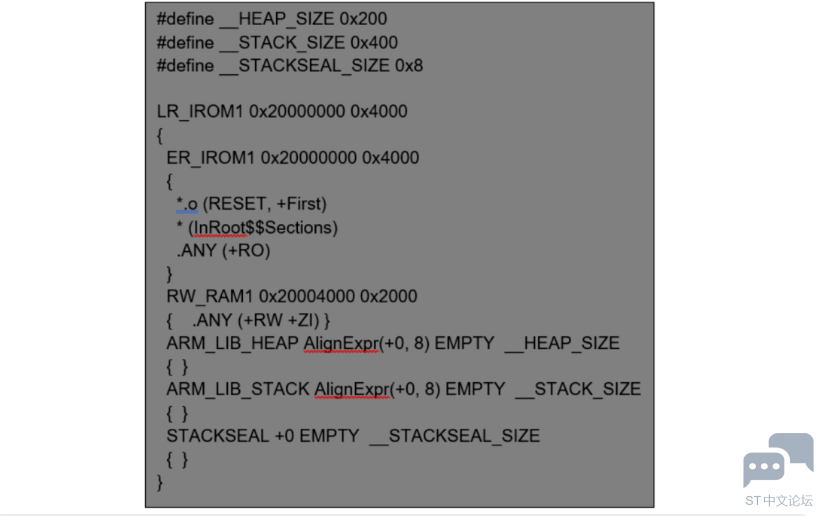

一般Keil工程使用的是工配置的内存分配，而非使用sct自己配置文件。创建时，根据芯片的RAM配置，定义代码、标量和堆栈的大小，下面是一个例子：

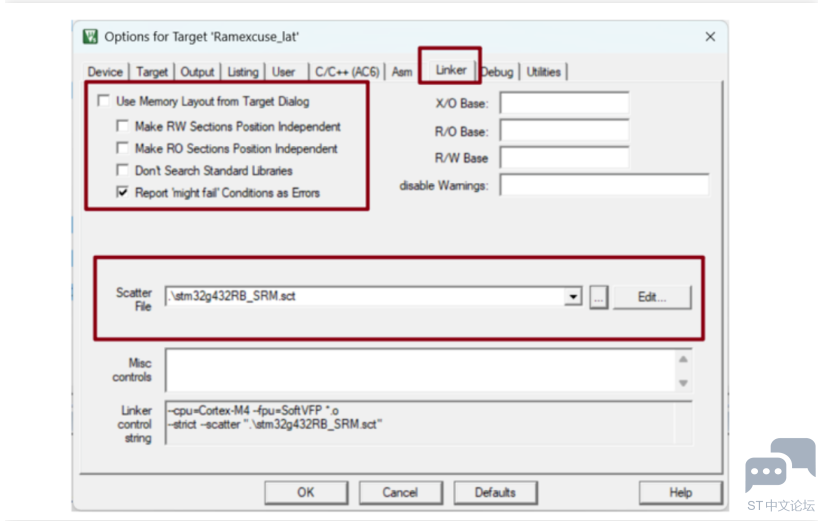

4.2. 修改Keil的option中的link配置，主要是不使用系统配置，而选用手动修改的版本。

如下：

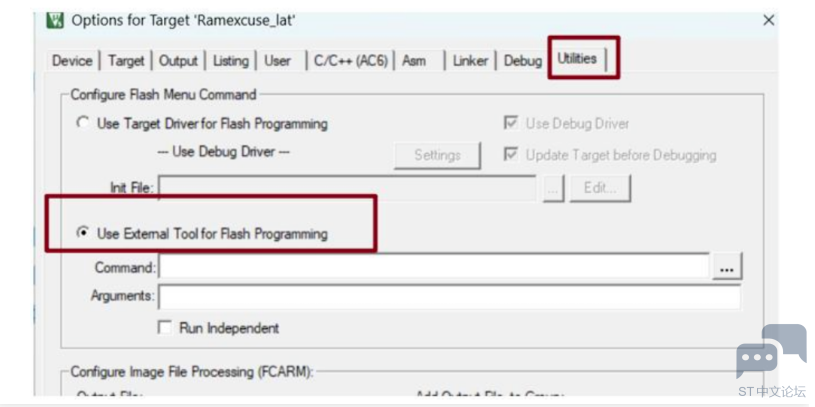

4.3. 修改debug选项，不使用Keil缺省的flash算法。

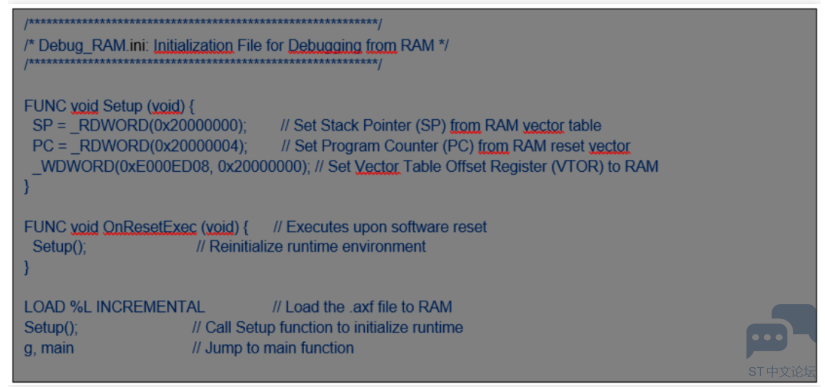

4.4. 添加一个脚本文件(run.ini)来加载调试axf文件到SRAM中，并且跳转到SRAM执行。

请参考下面例子：

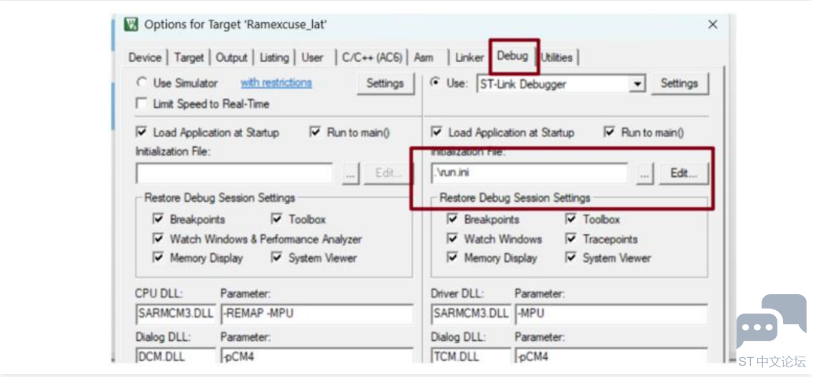

4.5. 修改配置文件，使用这个脚本文件

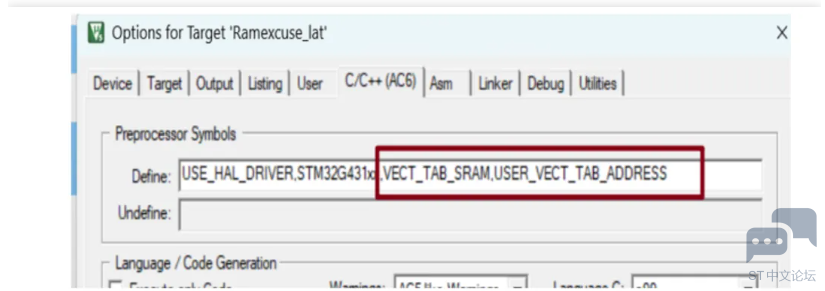

4.6. 添加宏定义于keil配置中

确保中断向量表存放在SRAM，主要是USER_VECT_TAB_ADDRESS和VECT_TAB_SRAM。

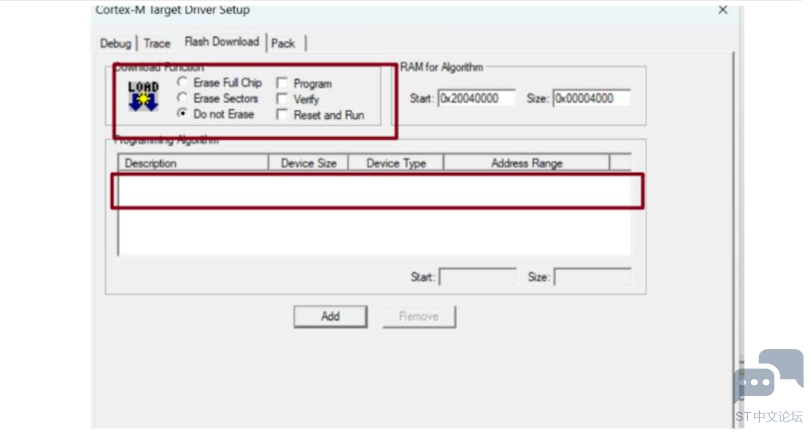

4.7. 移除Keil的缺省FLASH算法

4.8. 运行验证

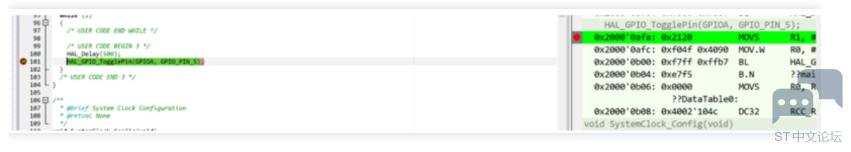

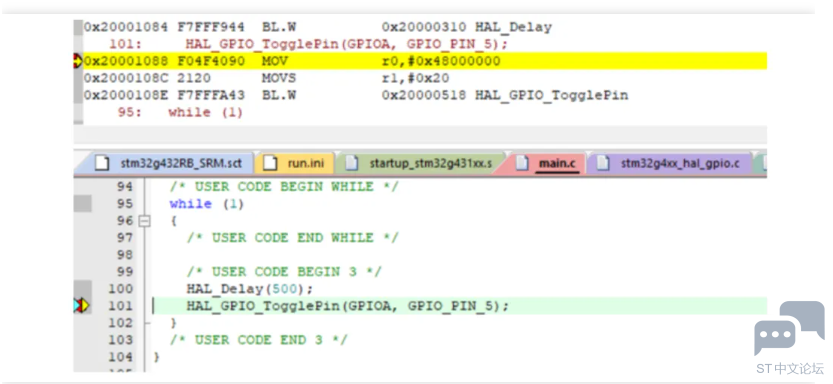

同样，为了验证代码是在SRAM中运行的，我们可以先将FLASH全面擦除。然后编译下载并运行，可以看到LED在闪烁。并且你可以通过汇编窗口看到指令在SRAM运行。

0 5

**小结

**

你可以根据上面的思路将这个方法应用到STM32的其他系列上，需要注意一下几个方面：

1、在IAR中，

• 你需要根据芯片的实际SRAM的情况配置ICF文件。
• 根据具体SystemInit文件情况，选择是否需要添加两个宏（USER_VECT_TAB_ADDRESS和VECT_TAB_SRAM）到工程配置的宏定义中。
• 另外需要将缺省的FLASH icf文件改为自己配置的SRAM icf文件。

2、在KEIL中，相对复杂，主要几个点：

• 根据芯片的实际SRAM的情况配置自己的sct文件，并且替换keil配置中的缺省配置。
• 去除所有的跟flash相关的算法。
• 添加运行脚本，并且使用它。
• 根据具体SystemInit文件情况，选择是否需要添加两个宏（USER_VECT_TAB_ADDRESS和VECT_TAB_SRAM）到工程配置的宏定义中。

点击按钮下载《如何将全部代码放在SRAM中运行》原文档。
