在详述实现过程之前，我们先看一下 ST 专家点评。

$ Z* M' M+ r1 Q; JST专家点评
从这个评测贴中我们可以看到这位同学给我们展示了如何使用STM32H750+TouchGFX开发平台快速开发一个使用STM32H7对电机进行控制的应用.

从UI设计的角度来看：UI的设计非常好，这位工程师对UI设计方面也是非常有心得的，由于UI设计的非常好，再加上TouchGFX Designer的布局和交互，设计出来的界面非常美观。在UI设计方面，使用很多TouchGFX Designer自带的控件进行UI设计，基础控件:如图片/文本/进度条控件进行基础布局，使用滑动容器控件和静态图表控件用与实现子页面滑动/图表等功能；并通过TouchGFX 模拟器进行仿真测试，很方便的开发出一款界面美观交互友好的嵌入式GUI产品。

从数据处理的角度看：UI设计好后，通过MVP机制对UI和后端数据处理进行分离对电机进行控制，前后端分离，方便未来增加和扩展更多功能。

从整体设计来看：设计的UI非常美观，接近智能手机/手表的用户体验,功能实现比较完整. 是一个很好的的UI设计作品。
9 P4 y+ h+ E8 E4 }% c2 t! T4 Q

一、项目介绍

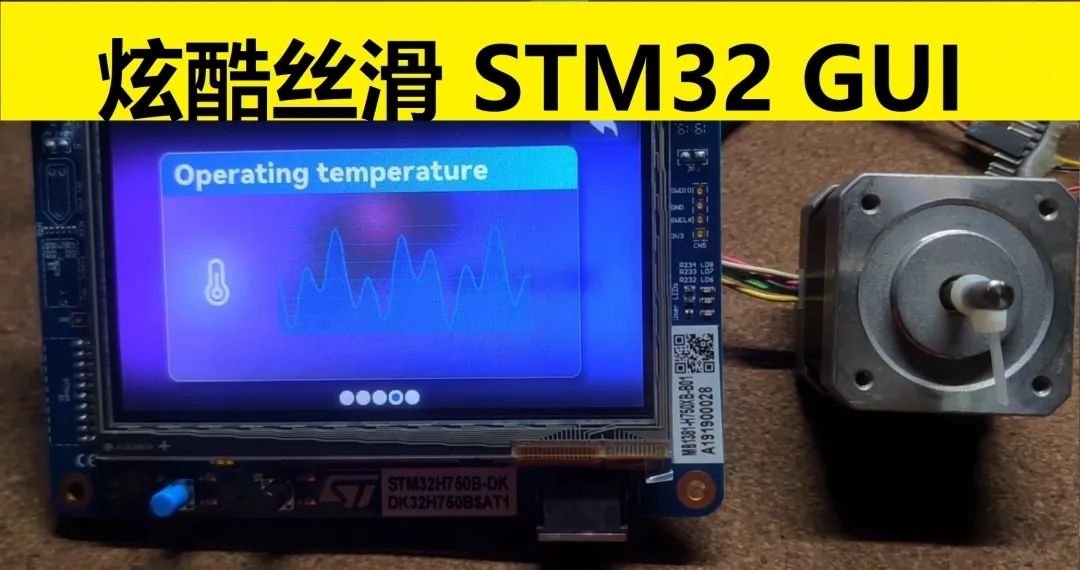

参加STM32论坛的STM32H750B-DK评测活动，利用提供的开发板做一个前期验证项目。验证项目是做一个手持的电机运动节点维护设备，方便携带到现场对电机进行维护，这里暂且称为PAD。（实物演示视频见本文上方作品展示）
2 W6 z& f4 g' F4 C3 Q9 S
. ]8 H! \" a* m1 |

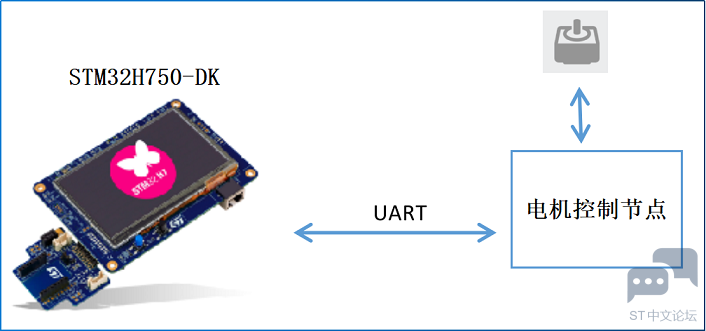

* W# d) I" G7 v- i. Q: i. k- r8 {& TPAD通过UART与电机控制节点连接通讯（如下图所示），当检测到设备接入，PAD获取其设备信息状态，包括固件版本、PCB版本、运行日志等。通过PAD还可以控制电机做一些简单的运动测试，配置电机的运动参数，如加速度、速度、电流等。由于时间有限，目前仅实现上述功能。
  k% o4 _! c9 ?8 C; v( X

/ M& |3 i/ E. R, K

二、开发板STM32H750B-DK

开发板资源丰富，本项目比较关注的资源情况：

• Arm® Cortex®-M7 内核（带双精度浮点单元），400MHz主频
• 4.3英寸RGB LCD，电容屏
• 外扩2 x 512Mbit Flash
• 扩128 Mbit SDRAM
• UART接口
• 持Chrom-ART图形加速
  6 t3 t8 ?  d% C, E& P- A1 |

三、设计工具

• STM32CubeMX
• STM32CubeIDE 1.9.0
• TouchGFX Designer V4.20





项目中用到的TouchGFX资源

（1）控件（Widget）

• Box
• Button
• Image
• Slider
• Static Graph
• Swipe Container
• Text Area
• Texture Mapper



（2）实现UI动效使用到的TouchGFX内置的交互动作（Interactions Action）

• Call new virtual function
• Change screen
• Move Widget
• Fade Widget
• Wait for
  , c* V6 I) j1 [1 U

四、界面设计

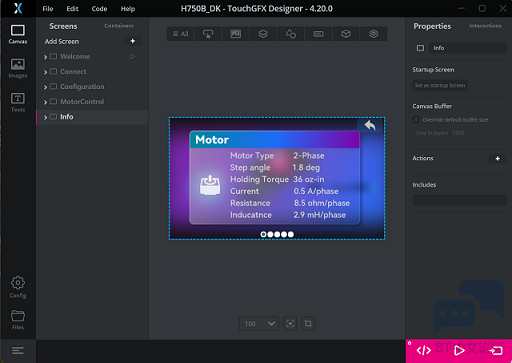

不会UI设计的电子工程师不是好厨师，所以这一次亲自操刀设计，整体设计风格采用我喜欢的“毛玻璃效果”。TouchGFX Designer的模拟器非常实用，大大提高了调试效率，以下图片均来自模拟器的截图。实际上，模拟器的显示效果与直接目视比较接近，视频拍出来的效果比实际差了不少，屏幕颜色不对，还有条纹。。。截图只能看静态效果，动态效果请大家观看文章上方视频演示。

: [& X+ p1 }7 {$ h7 y7 n
) b0 x8 h  u$ j: A/ }目前实现了5个界面：开机、连接、功能选择、信息显示、电机控制。
' Y+ J6 w5 G0 [

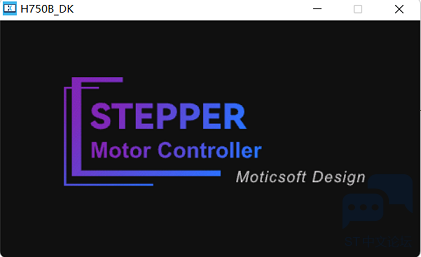

4.1  开机动画

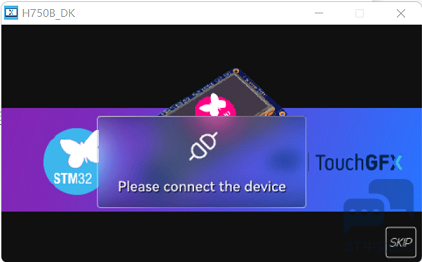

4.2  连接界面

5 t: \7 |4 F7 Y9 ~) l0 @

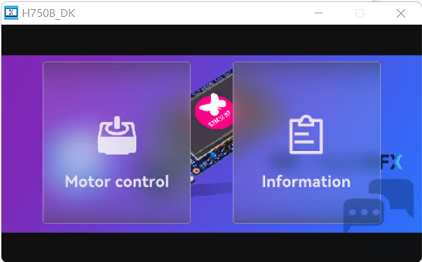

4.3  功能选择界面

" c7 T0 X' Q. ~( `8 I, L+ B

8 y# K! R) n; [- u& x3 a0 N

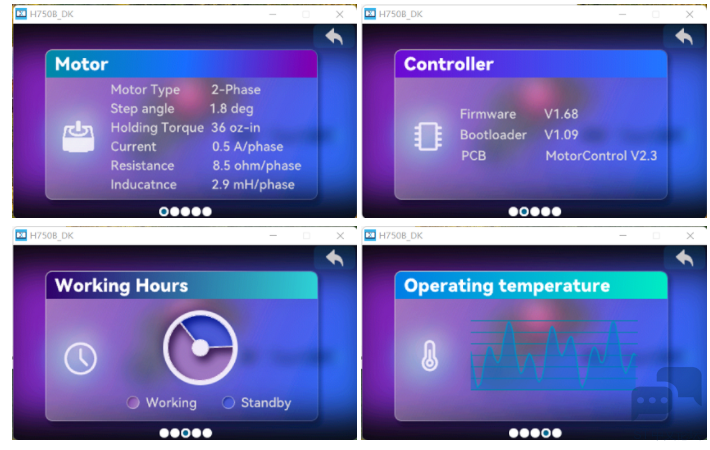

4.4  信息显示界面

7 O6 G6 ]5 @! V0 @& [2 C* t( y

; e: Y3 W2 E5 H" g4 U0 Y/ r

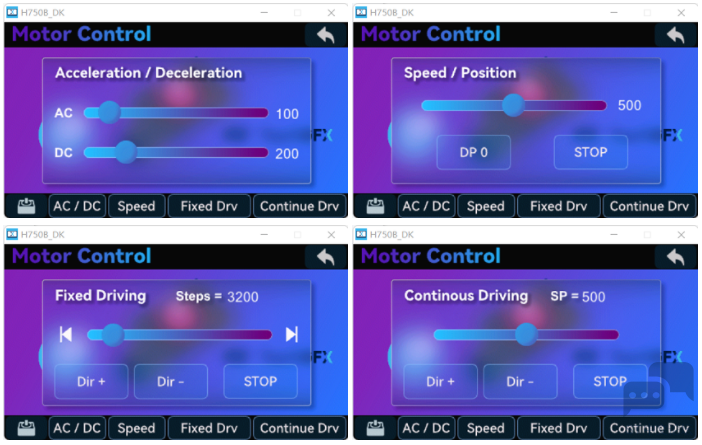

4.5  电机控制界面

9 J; u9 n6 c9 ?+ ~' V) F: F

& w" ~# @8 T6 J. `) F

五、硬件交互

使用TouchGFX的MVP框架实现GUI与硬件的双向交互。MVP的全称为Model-View-Presenter，Model提供数据，View负责显示，Controller/Presenter负责逻辑的处理。在本项目中主要是检测用户在触摸屏上的操作，转换成相应的UART命令发送至外部电机控制板；当外部电机控制板的状态发生变化时，也会主动发送数据到开发板，此时GUI负责刷新界面显示的相关内容。MVP框架应该是TouchGFX中不易掌握的部分，UI怎么和硬件交互？这个是根本，每个项目都会涉及到。这里以本项目中的UART为例说明一下，如何通过操作屏幕上的按钮来控制UART发送数据。

) J( g! s7 S* I# [+ Z& ]
& `% }: A6 e# x

以上述界面截图中的STOP按钮为例。在TouchGFX Designer中，我们给Screen1添加STOP按钮，命名为con_stop（很多资料中介绍了这些基本操作，这里不再累述），我们要实现通过电击此按钮向UART发送数据。

: {8 `2 E* i% l

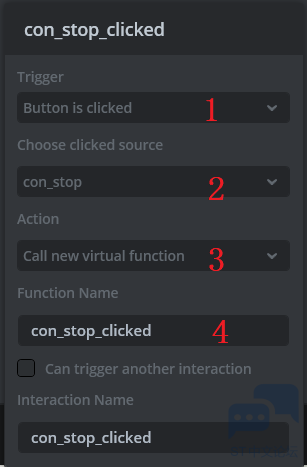

* C2 b# Q) e2 U, F. w- y8 g在界面右侧的Interactions中添加con_stop按钮的点击事件。如图上所示，触发条件为按钮点击（序号1）；触发源选择为con_stop按钮（序号2）；触发执行的动作为调用一个虚函数，虚函数的名称我们设定为con_stop_clicked（序号3）。然后按下F4执行Generate Code生成代码。TouchGFX Designer会自动生成这个函数的定义，在STM32cubeIDE中查看Screen1VeiwBase.hpp文件，可以看到此虚函数的声明：
6 h8 i$ l* G1 T% P
$ W9 d3 w9 Y- ]/ y2 }4 R4 b( K
5 G. N/ o7 W. o- r1 _/ a2 ?; Ivirtual void con_stop_clicked()   { }

! D' X& P# a3 z. f
（1）手动在Screen1View.hpp文件中给Screen1View类添加此虚函数：


6 N$ s/ W: g; z0 q% g virtual void con_stop_clicked();

0 L3 ?% V: }/ H1 a
! E3 e! e% X4 ?手动在Screen1View.cpp中添加此虚函数的实现部分：

1. voidScreen1lView::con_stop_clicked()
   / z) g- m0 J4 C! `
2.   {

3.         presenter->con_stop_clicked();

4.   }

复制代码

2 I% m, [' }" F* h  z1 n

  V$ J) K. W7 \; `上面这个函数调用了presenter中的con_stop_clicked()函数（函数名可以自己定），实际上这个函数我们还没有实现，接下来给presenter添加这个函数。
8 A# o2 J# N9 v* e

（2）手动在Screen1Persenter.hpp中，给Screen1Persenter类中添加函数con_stop_clicked：


virtual void con_stop_clicked();
0 s: Y+ x# A0 ]* l; d# S3 R
+ S' Q2 T! l+ }  O* X
  k0 n* P9 X% v/ g9 L手动在Screen1Persenter.cpp中添加这个函的实现：
7 j2 H. j( t, e5 B* `9 K

1. void Screen1Presenter::con_stop_clicked()
   ! k  w* ^! Y" w4 j8 S* ]' f
2.    {
   ' a) c9 x  ^0 G
3.     model->con_stop_clicked();

4.    }

复制代码

* L5 y& c6 z- W; Z, x' `
) {4 P9 U- i$ j2 E" z. i% Z0 B
（3）上面这个函数调用了model中的函数con_stop_clicked（这个函数名也可以自己定），好吧实际上这个函数我们也还没实现，接下来继续。
( S  b% j& h: t4 r

手动在model.hpp文件中给Model类添加这个函数：

( @+ f5 \" `4 O8 A3 w
) n$ ^% w9 J3 w: V3 J/ ]void con_stop_clicked();

. [' T% a# {! G/ S
手动在model.cpp中添加上面函数的实现部分。
- v( z9 x+ f6 b0 w

1. void Model::con_stop_clicked()
   3 R* z3 t/ C1 b  X/ N
2.    {
   ' @. A+ t5 H% u' |& m5 K* T
3.     uart_send_cmd_stop();

4.    }

复制代码

: T8 E( h' E8 e
; B- Z; ?) \1 U' s, E2 j2 e
9 \  t' E* F$ [$ B1 H5 q) yuart_send_cmd_stop()函数上就是发送UART数据的部分了，通常情况下是在uart.c中实现的，内容类似下面这个。


: B4 l$ \/ b* R3 n! P6 GHAL_UART_Transmit(&huart1, (const uint8_t*) str, len, 1000);


在model.cpp中我们把uart_send_cmd_stop()这个函数作为外部函数引入：
8 c5 I& Z2 y, ~: h0 U9 k0 l

1. extern "C"
   & r% g7 y- @" N* V
2.    {
   5 W: X  b1 Q% p
3.       extern void uart_send_cmd_stop();
   : j6 a! d  C5 r7 _; n. _
4.    }

5.    #endif

复制代码

# y! G/ G& q8 F实际上这里偷懒了。项目中使用了FreeRTOS，有一个Uart_Task任务，负责UART的数据收发处理。在多任务的情况下，多个任务涉及同一个硬件应该确保互斥访问。所以这里应该使用信号量，改变信号量的状态来通知Uart_Task任务实际发送数据到UART。
+ I. k0 d" V! j. R3 D) Z3 V
一波操作下来， View  --->  Presenter  --->  Model  --->  UART，千山万水有点麻烦，不过MVP的优点还是很多的，想要了解更多大家可以问问百度。

六、总结

之前一直用LVGL，做过一些项目，也算是比较熟悉了。最近半年才开始使用 TouchGFX。一番体验下来不得不说，在 STM32上做 GUI 应用 TouchGFX 确实很有优势，毕竟是 ST 亲儿子，先天优势，生态全、控件多，实现各种炫酷效果不在话下。最方便的是几乎不需要怎么优化，不用操心什么 DMA2D、LDTC……，底层ST都帮你搞好了，跑起来效果就已经非常流畅。ST 新出的 NeoChrom GPU 看介绍更牛X，有机会到要试试到底有多牛。
