Part1前言

当我们要下载编译好的镜像到Flash时，首先要做的一步就是选择合适的Flash下载算法，而这个算法本身就是一个FLM文件：

! |) O. C# D2 ]1 f& m

代码既可以下载到内部flash，也可以下载到外部flash，或者一部分下载到内部，一部分下载到外部。

Part2一、将代码中的图片资源下载到外部flash

在UI设计中往往需要大量的图片和字体，图片和字体资源在代码中以静态数组的形式存在，这些大数组在内部flash中一般存放不下，所以需要把这些占用资源比较大的数组放在外部flash中，然后通过QSPI地址映射的方式访问，或者通过SPI将flash中的资源分批读取到RAM缓存中使用。

• 通过MDK打开分散加载文件，配置“ExtFlashSection”段：


1. ; *************************************************************
   + L" w( {# u, \8 `
2. ; *** Scatter-Loading Description File generated by uVision ***
   ; {7 c: [0 @. D7 Q; b
3. ; *************************************************************

4.

5. LR_IROM1 0x08000000 0x00020000  {    ; load region size_region
     N$ {/ b. {5 o7 r
6.   ER_IROM1 0x08000000 0x00020000  {  ; load address = execution address

7.    *.o (RESET, +First)
   7 d8 k* ]. @( o, v; `: b, b
8.    *(InRoot$Sections)
   % X/ F/ N/ l: P' @5 P( P
9.    .ANY (+RO)

10.    .ANY (+XO)

11.   }

12.   RW_IRAM1 0x20000000 0x00020000  {  ; RW data
    . A2 }/ w+ O" A5 E" b" b4 j# i/ P
13.    .ANY (+RW +ZI)
    # m8 T% b- B6 r
14.   }
    7 ?! l: m, x" U8 K
15.   RW_IRAM2 0x24000000 0x00080000  {
    9 W5 k0 {- W' A& G0 ^6 T
16.    .ANY (+RW +ZI)
    $ x2 g& L; y9 ?2 L
17.   }

18. }
    9 h* b3 l# u* u0 }" U0 ^+ d! R9 Q; O8 d
19.
    ! Q$ V* u$ [% Q! O
20. LR_EROM1 0x90000000 0x01000000  {    ; load region size_region

21.     ER_EROM1 0x90000000 0x01000000  {  ; load address = execution address
    + T. p0 B# J  d+ H) k, ]# y1 J5 v( d
22.   *.o (ExtFlashSection)
    $ l" Y$ M4 ]% u1 B$ \: D" P  r
23.   *.o (FontFlashSection)

24.   *.o (TextFlashSection)

25. }
      E& T4 r8 ?9 {, D1 N4 k3 h
26. }

复制代码

& K2 r& D% l" [9 B8 u/ T
6 K: B& ^! ]  u

添加LR_EROM1 段，起始地址为0x90000000 ，大小为0x01000000  。

" X! j( x" ?: V5 g) |; z' d

2.在代码中将图片资源分配到ExtFlashSection段

1. #define LOCATION_ATTRIBUTE(name) __attribute__((section(name))) __attribute__((aligned(4)))
   " C+ B; N& f2 z! \( F5 O/ `6 ~. ]/ O6 J
2.
   0 v& B- s+ d9 x3 K" U
3. KEEP extern const unsigned char image_watch_seconds[] LOCATION_ATTRIBUTE("ExtFlashSection") = // 4x202 ARGB8888 pixels.
   ; i( ?7 W$ W1 a+ i+ N) J( U! s9 [" L# q
4. {
   2 `0 j8 v6 U  V9 W
5.     0xf8, 0xfc, 0xf8, 0x00, 0xf8, 0xfc, 0xf8, 0x00, 0xf8, 0xfc, 0xf8, 0x00,

6.     0xf8, 0xfc, 0xf8, 0x00, 0xf8, 0xfc, 0xf8, 0x00, 0xf8, 0xfc, 0xf8, 0xff,
   6 W6 r4 a/ C7 W5 Z* E" D8 f
7.     0xf8, 0xfc, 0xf8, 0xff, 0xf8, 0xfc, 0xf8, 0x00, 0xf8, 0xfc, 0xf8, 0x00,
   - w% F& E/ S  j8 V
8.     0xf8, 0xfc, 0xf8, 0xff, 0xf8, 0xfc, 0xf8, 0xff, 0xf8, 0xfc, 0xf8, 0x00,
   & b2 S- q- b$ v, R3 n7 U0 ^
9.     0xf8, 0xfc, 0xf8, 0x00, 0xf8, 0xfc, 0xf8, 0xff, 0xf8, 0xfc, 0xf8, 0xff,
   ! v$ q2 I- a# k; h1 ~' A3 L; {6 a9 l. Q
10.     0xf8, 0xfc, 0xf8, 0x00, 0xf8, 0xfc, 0xf8, 0x00, 0xf8, 0xfc, 0xf8, 0xff,

11.     0xf8, 0xfc, 0xf8, 0xff, 0xf8, 0xfc, 0xf8, 0x00, 0xf8, 0xfc, 0xf8, 0x00,
    ( b  b2 m. W% b( m4 ^  @
12.     0xf8, 0xfc, 0xf8, 0xff, 0xf8, 0xfc, 0xf8, 0xff, 0xf8, 0xfc, 0xf8, 0x00,

13.     0xf8, 0xfc, 0xf8, 0x00, 0xf8, 0xfc, 0xf8, 0xff, 0xf8, 0xfc, 0xf8, 0xff,
    8 J+ r. U( R( J. w3 h$ T, t, c9 z3 L
14.     0xf8, 0xfc, 0xf8, 0xff, 0xf8, 0xfc, 0xf8, 0xff, 0xf8, 0xfc, 0xf8, 0x00,

15.     0xf8, 0xfc, 0xf8, 0x00, 0xf8, 0xfc, 0xf8, 0xff, 0xf8, 0xfc, 0xf8, 0xff,
    + d( `$ y/ x0 K' i5 a. ?
16.     0xf8, 0xfc, 0xf8, 0x00, 0xf8, 0xfc, 0xf8, 0x00, 0xf8, 0xfc, 0xf8, 0xff,
      G) L- t0 @* N& W0 p+ m6 E1 e9 ?
17.     0xf8, 0xfc, 0xf8, 0xff, 0xf8, 0xfc, 0xf8, 0xff, 0xf8, 0xfc, 0xf8, 0x00,

18.     0xf8, 0xfc, 0xf8, 0x00, 0xf8, 0xfc, 0xf8, 0x00, 0xf8, 0xfc, 0xf8, 0x00,
    - i2 [' z3 O3 J4 H, o
19.     0xf8, 0xfc, 0xf8, 0x00

20. };

复制代码

3.编译代码



$ I9 L9 n& d. a; u& q
! C9 o6 ?1 H! B/ H, e3 A, R/ h
# a* o# t& J4 Y5 v& k5 r

查看map文件，image_watch_seconds这个数组已经被分配到了0X90138690这个地址了，这个地址正是LR_EROM1 所在的区间。

( c: W! D% G' |3 L, y

Part3二、MDK下载算法原理1程序能够通过下载算法下载到芯片的原理

通过MDK创建一批与地址信息无关的函数，实现的功能主要有初始化，擦除，编程，读取，校验等，然后MDK调试下载阶段，会将算法文件加载到芯片的内部RAM里面（加载地址可以通过MDK设置），然后MDK通过与这个算法文件的交互，实现程序下载，调试阶段数据读取等操作。

2算法程序中擦除操作执行流程


6 ?/ c$ f) D: F: p


+ H8 V( M" N, W+ z算法程序中擦除操作执行流程

• 加载算法到芯片RAM。
• 执行初始化函数Init。
• 执行擦除操作，根据用户的MDK配置，这里可以选择整个芯片擦除或者扇区擦除。
• 执行Uinit函数。
• 操作完毕。


. r# ]  ]+ b- r# B$ Q3 q- g3制作FLM文件步骤

• 将ARM:CMSIS Pack文件夹（通常是C:\Keil\ARM\Pack\ARM\CMSIS\ version \Device_Template_Flash）中的工程复制到一个新文件夹中，取消文件夹的只读属性，重命名项目文件NewDevice.uvprojx以表示新的flash 设备名称，例如MyDevice.uvprojx。
• 打开工程，从工具栏中，使用下拉选择目标来选择处理器架构。
• 打开对话框Project - Options for Target - Output并更改Name of Executable字段的内容以表示设备，例如MyDevice。
• 调整文件FlashPrg中的编程算法。
• 调整文件FlashDev中的设备参数。
• 使用Project - Build Target生成新的 Flash 编程算法。
  6 |9 `2 C% @# [0 V( t8 O

以上步骤是利用官方的工程模板修改代码，这种方式网上已有很多教程（推荐使用这种方法），不再重复介绍，接下来介绍一种不使用模板工程制作的方法，目的是为了了解其实现原理。

* c, {% n3 l8 w( w! Y; U2 N) y

Part4三、使用STM32CubeMX新建工程
4新建工程

硬件平台：   RT-Thread官方ART-PI H750开发版

软件：   STM32CubeMX，MDK

选择MCU型号（STM32H750XBH6）
) W# d/ k) i4 J# @* C' U; I6 Q- y% o


选择MCU型号
  s$ Y/ k8 G7 e2 D& u- W! |
/ m, j% y* H6 w2 \) J' p2 b8 k
' e5 W+ Z8 y8 l, o$ [! o# B配置SPI
: j% F( a& J! Y) W' a3 k
! C2 [& X! O2 }0 f) z
' G6 b; \5 o) }0 W. A8 I9 }
+ `3 p1 W2 R' ~+ ~9 {


2 k7 {6 [- b! O
& _1 ^/ u- w, t8 ?/ [% x配置UART


& g/ t* \) ]5 D6 T3 t; v$ a


  `7 f$ }# b) [( B% V- U6 P8 U" U- z配置时钟树
2 _: B: t1 u' R/ ?# v  s

9 ^' |# `* W4 x* t& E' N$ e* ^. R

0 ]' j: ?# g( g/ \. ^( o! f9 \
* L4 ?/ ^( Q( T  x: D

6 ^: c+ b* ~. I( R* S& q设置调试接口
. u% H: t! I7 E# l
- P: ], V/ m1 [( L
! _( z3 r9 y# [$ K6 w# t3 H* |


设置工程并生成工程
, K+ W8 O, Q9 p2 O8 `. r



) a/ Y, c5 {3 o* v/ b
52. 移植SFUD串行 Flash 通用驱动库
SFUD 是什么

SFUD是一款开源的串行 SPI Flash 通用驱动库。由于现有市面的串行 Flash 种类居多，各个 Flash 的规格及命令存在差异， SFUD 就是为了解决这些 Flash 的差异现状而设计，让我们的产品能够支持不同品牌及规格的 Flash，提高了涉及到 Flash 功能的软件的可重用性及可扩展性，同时也可以规避 Flash 缺货或停产给产品所带来的风险。

• 主要特点：支持 SPI/QSPI 接口、面向对象（同时支持多个 Flash 对象）、可灵活裁剪、扩展性强、支持 4 字节地址
• 资源占用

  • 标准占用：RAM:0.2KB ROM:5.5KB
  • 最小占用：RAM:0.1KB ROM:3.6KB

• 设计思路：

  • 什么是 SFDP ：它是 JEDEC （固态技术协会）制定的串行 Flash 功能的参数表标准，最新版 V1.6B （点击这里查看）。该标准规定了，每个 Flash 中会存在一个参数表，该表中会存放 Flash 容量、写粒度、擦除命令、地址模式等 Flash 规格参数。目前，除了部分厂家旧款 Flash 型号会不支持该标准，其他绝大多数新出厂的 Flash 均已支持 SFDP 标准。所以该库在初始化时会优先读取 SFDP 表参数。
  • 不支持 SFDP 怎么办 ：如果该 Flash 不支持 SFDP 标准，SFUD 会查询配置文件 ( /sfud/inc/sfud_flash_def.h ) 中提供的 Flash 参数信息表 中是否支持该款 Flash。如果不支持，则可以在配置文件中添加该款 Flash 的参数信息。获取到了 Flash 的规格参数后，就可以实现对 Flash 的全部操作。
    # o* J- e6 w! M0 e% q- L) q

( g1 t$ l) ?( x# [: U4 T- K+ N
8 w0 {$ E& S( |9 h, D移植SFUD

将下载到sfud源代码放置在工程目录中

4 u, I0 }8 K; y  c+ O& `+ w+ {) D. ]

% |* x" A9 R% E9 R9 m4 o

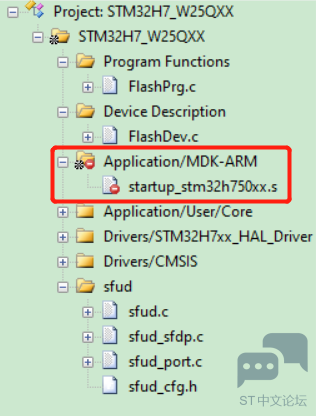

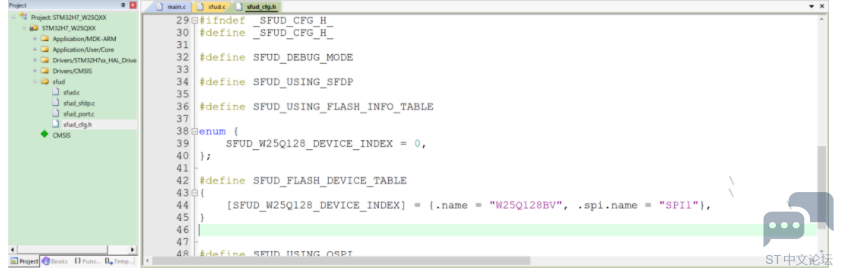

将sfud添加到工程目录：

" p) o3 c$ V( o9 Y! N7 @6 o

修改sfud_port.c文件：

1. #include <string.h>

2. #include <sfud.h>
   5 l. U+ e% Z: a% X
3. #include <stdarg.h>

4. #include "gpio.h"

5. #include "spi.h"
   + p  I/ l  }( q$ n
6.
   ! M( \  k3 y" v" ^) R3 ~- o8 v6 s
7. typedef struct {

8.     SPI_HandleTypeDef *spix;

9.     GPIO_TypeDef *cs_gpiox;
   ; e6 v3 o0 k1 X- Z+ y
10.     uint16_t cs_gpio_pin;
    ' M6 X& ~; r4 G
11. } spi_user_data, *spi_user_data_t;
    3 P1 E% I+ n. k2 ?
12.

13. static spi_user_data spi1;

14. static char log_buf[256];
    ) y' P1 g9 M7 T
15. void sfud_log_debug(const char *file, const long line, const char *format, ...);
    4 x, ~. Q; x; i; a5 j/ C) K
16. extern int rt_vsnprintf(char *buf, int size, const char *fmt, va_list args);

17. extern int rt_kprintf(const char *fmt, ...);
    / `- g3 b3 Y$ L7 M2 O7 T
18. static void spi_lock(const sfud_spi *spi)

19. {
    % H1 @5 B* l( P. Q4 `1 K% B, L
20.

21. }
    : {) x5 k9 U: L0 _  H* b9 v
22.
    ) l1 t' G2 l7 Q7 S
23. static void spi_unlock(const sfud_spi *spi)
    / K7 f( _& {$ O# T" i* r
24. {

25.

26. }

27. /* about 100 microsecond delay */
    / v* h5 a" a3 T3 j  e) s
28. static void delay_100us(void) {

29.     uint32_t delay = 2000;

30.     while(delay--);
    5 u# ~, t0 B4 k" i' T  b- ]
31. }

32. /**

33. * SPI write data then read data

34. */
    ! ~: d% h: D0 @9 d
35. static sfud_err spi_write_read(const sfud_spi *spi, const uint8_t *write_buf, size_t write_size, uint8_t *read_buf,
    ' I2 K& k4 t2 h; C" L" b" W: f
36.                                size_t read_size)
    1 L1 a. u! g7 `" K" A4 ~6 `% l
37. {

38.     sfud_err result = SFUD_SUCCESS;
    ) q! |$ s( p. Y2 P( c! D. y5 K
39.     /**
    # g$ Q6 W6 b3 B9 [
40.      * add your spi write and read code

41.      */

42.     spi_user_data_t spi_dev = (spi_user_data_t) spi->user_data;
    % M$ U0 [& u1 j" p9 R5 W
43.

44.     HAL_GPIO_WritePin(spi_dev->cs_gpiox, spi_dev->cs_gpio_pin,GPIO_PIN_RESET);
    + C# o) N' G0 x: i
45.     if (write_size) {

46.         HAL_SPI_Transmit(spi_dev->spix, (uint8_t *)write_buf,write_size,1);

47.     }
    0 e; t7 Y4 t' z% s, E, a9 V
48.     if (read_size) {

49.         HAL_SPI_Receive(spi_dev->spix, read_buf,read_size,1);
    2 x( A$ w5 D: s, i# }
50.     }
    * Q/ X+ K& M4 M  o, Z
51. exit:

52.     HAL_GPIO_WritePin(spi_dev->cs_gpiox, spi_dev->cs_gpio_pin,GPIO_PIN_SET);

53.     return result;

54. }
    6 B3 z8 |2 M6 u+ ?5 Q
55.

56. sfud_err sfud_spi_port_init(sfud_flash *flash)
    * I5 I4 l  l( X
57. {
    ! J7 ?( q' D% E. r+ Q/ [
58.     sfud_err result = SFUD_SUCCESS;
    3 ~/ V; `5 U# C2 f9 W( B
59.

60.     switch (flash->index) {
    ! P4 Y' h5 Z) A. J
61.         case SFUD_W25Q128_DEVICE_INDEX: {
    7 ~4 \! B8 @- D! p4 z
62.             spi1.spix = &hspi1;
    3 C* ?2 B* b, o% X
63.             spi1.cs_gpiox = GPIOA;
    : u9 U2 S5 z( k0 A
64.             spi1.cs_gpio_pin = GPIO_PIN_4;

65.             /* 同步 Flash 移植所需的接口及数据 */
    ( q% r# D* H6 U% k4 G' R
66.             flash->spi.wr = spi_write_read;

67.             flash->spi.lock = spi_lock;
    % t. m* |2 P2 e0 {# x  q
68.             flash->spi.unlock = spi_unlock;

69.             flash->spi.user_data = &spi1;
    - s0 @" r; j, a5 m3 z9 Y
70.             /* about 100 microsecond delay */

71.             flash->retry.delay = delay_100us;
    " m0 l; p4 K$ G4 @. r! ~
72.             /* adout 60 seconds timeout */

73.             flash->retry.times = 60 * 10000;
    1 y" u$ g6 y3 K6 Y# S. J# S5 r
74.

75.             break;

76.         }
    % I/ ]9 p, c& W! W: \, e& t" i
77.     }

78.

79.     return result;
    * B8 b0 n) q- J0 F4 ^$ H( {
80. }

81.
    3 u. H8 ^5 x) O; L1 W4 j0 f% Y
82. void sfud_log_debug(const char *file, const long line, const char *format, ...) {

83.     va_list args;

84.

85.     /* args point to the first variable parameter */

86.     va_start(args, format);
    / K9 Q* O2 R* V2 o
87.     rt_kprintf("[SFUD](%s:%ld) ", file, line);
    % [- H! E2 R' @
88.     /* must use vprintf to print */
    6 h# B2 J3 y6 F* F. Z
89.     rt_vsnprintf(log_buf, sizeof(log_buf), format, args);
    ) D0 o, Y$ ^$ D0 ~# R2 b4 _
90.     rt_kprintf("%s\r\n", log_buf);

91.     va_end(args);

92. }
    1 W) {8 A2 `8 F. h0 }) p& x: O
93.
    ) {! E8 L% n3 o( y6 {
94. void sfud_log_info(const char *format, ...) {
    7 x( n, j. N# _* B) r
95.     va_list args;
    6 K! o( ?6 H$ w; D' M6 K
96.

97.     /* args point to the first variable parameter */
    ; A8 `; o  k+ h0 f% x
98.     va_start(args, format);
    # I: J4 L3 h6 k) n3 ~( `8 W
99.     rt_kprintf("[SFUD]");
    + m) O' b7 p5 p! n; t
100.     /* must use vprintf to print */

101.     rt_vsnprintf(log_buf, sizeof(log_buf), format, args);
     * ^3 W3 D% u( ?
102.     rt_kprintf("%s\r\n", log_buf);
     3 b  d* [) m4 P: K) Z& ]: w" ~; T. V
103.     va_end(args);

104. }
     7 M8 ?7 k$ T6 j0 E: r

复制代码

  P; y- u; A0 P6 O

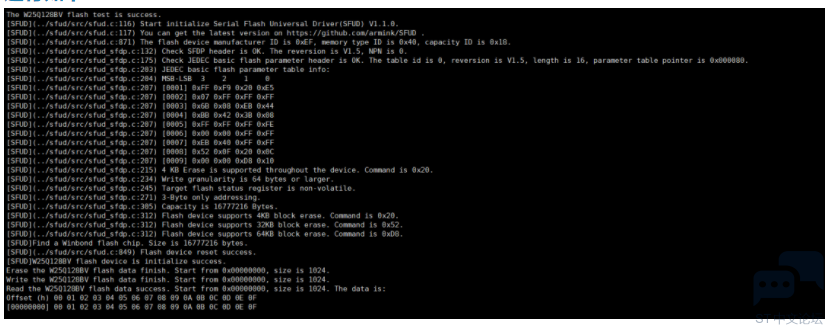

# H# h* o% }8 g, ~0 Y测试SFUD

在main.c中添加测试代码：

1. /* USER CODE END Header */
   0 v; P, U+ F$ V1 _1 F
2. /* Includes ------------------------------------------------------------------*/
   , A& S2 n' B' G0 W4 c1 v
3. #include "main.h"
   ( k; \1 V( [5 {4 `% d
4. #include "spi.h"

5. #include "usart.h"
   * o# `- L: Q9 ]2 W- A6 k
6. #include "gpio.h"

7.

8. /* Private function prototypes -----------------------------------------------*/
   2 }1 ~) c" ~5 |4 k
9. void SystemClock_Config(void);

10. static void MPU_Config(void);
    * Z4 q( A  r7 m! I+ o
11. /* USER CODE BEGIN PFP */

12. extern int rt_kprintf(const char *fmt, ...);

13. #include "sfud.h"
    " K# z7 ]) e9 A$ h
14. /* USER CODE END PFP */

15.

16. /* Private user code ---------------------------------------------------------*/

17. /* USER CODE BEGIN 0 */

18. #define SFUD_DEMO_TEST_BUFFER_SIZE                     1024
    8 X" h( m0 n5 z8 j4 u: ?
19.
    " B1 X8 g+ }1 o4 _! L# |3 T
20. static uint8_t sfud_demo_test_buf[SFUD_DEMO_TEST_BUFFER_SIZE];
    : y) F. s- x/ J3 d/ ?) o7 w
21. /**
    / ?, c# {( v" B' d+ `
22. * SFUD demo for the first flash device test.

23. *
    5 @. k1 A' \# X* v
24. * @param addr flash start address

25. * @param size test flash size
    / Y  {& J) m* W5 v( A, u9 H
26. * @param size test flash data buffer
    ! }/ s, t* T4 z1 @/ w! H2 @7 u
27. */
    : `$ O8 d  I' b) m; W, L$ C
28. static void sfud_demo(uint32_t addr, size_t size, uint8_t *data) {

29.     sfud_err result = SFUD_SUCCESS;

30.     const sfud_flash *flash = sfud_get_device_table() + 0;

31.     size_t i;
    ! z4 H9 L# E7 N" n! I
32.     /* prepare write data */
    5 k* L, e4 w4 A& P+ T
33.     for (i = 0; i < size; i++) {

34.         data[i] = i;
      l% S5 y! F5 i1 C8 R& t3 {
35.     }

36.     /* erase test */

37.     result = sfud_erase(flash, addr, size);
    ( {6 C# c+ s: N" `( I- Y; l  y
38.     if (result == SFUD_SUCCESS) {

39.         rt_kprintf("Erase the %s flash data finish. Start from 0x%08X, size is %d.\r\n", flash->name, addr,
    & x7 d* p0 I' V+ J: u) V$ a
40.                 size);

41.     } else {

42.         rt_kprintf("Erase the %s flash data failed.\r\n", flash->name);
    + C6 q0 Y% g! v( N* Q) e' {. {
43.         return;

44.     }

45.     /* write test */

46.     result = sfud_write(flash, addr, size, data);
    0 j0 g( T% |5 z7 k1 T
47.     if (result == SFUD_SUCCESS) {
    ( F2 n5 M8 ]8 f+ [1 Q* p% C/ [
48.         rt_kprintf("Write the %s flash data finish. Start from 0x%08X, size is %d.\r\n", flash->name, addr,

49.                 size);

50.     } else {
    ! X: d! O9 s7 H+ M1 _1 ]$ y- K
51.         rt_kprintf("Write the %s flash data failed.\r\n", flash->name);

52.         return;
    9 H) g7 l- _6 T4 s' j$ k1 j
53.     }

54.     /* read test */
    " }3 j" @) U. c  Z) M4 K  A# i
55.     result = sfud_read(flash, addr, size, data);

56.     if (result == SFUD_SUCCESS) {

57.         rt_kprintf("Read the %s flash data success. Start from 0x%08X, size is %d. The data is:\r\n", flash->name, addr,
    6 e+ M0 d) s# J; i9 x5 L
58.                 size);
    , @: ^; [( S6 l. D& O& H
59.         rt_kprintf("Offset (h) 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F\r\n");

60.         for (i = 0; i < size; i++) {
    3 N' t! l+ U5 z  x& U+ y
61.             if (i % 16 == 0) {
    . F3 o' x& S( P# R7 e
62.                 rt_kprintf("[%08X] ", addr + i);

63.             }

64.             rt_kprintf("%02X ", data[i]);
    / a2 l. N: T3 a2 D
65.             if (((i + 1) % 16 == 0) || i == size - 1) {
      O* W( N/ p; [5 K: d' d" X7 }
66.                 rt_kprintf("\r\n");
    9 k. R- }! R+ z6 N) h
67.             }

68.         }

69.         rt_kprintf("\r\n");

70.     } else {

71.         rt_kprintf("Read the %s flash data failed.\r\n", flash->name);

72.     }

73.     /* data check */

74.     for (i = 0; i < size; i++) {

75.         if (data[i] != i % 256) {
    % ^( @" ]+ {& P) l- q3 m. j9 I# @
76.             rt_kprintf("Read and check write data has an error. Write the %s flash data failed.\r\n", flash->name);

77.    break;

78.         }

79.     }
    % M. h' y9 r, w& F7 X; U
80.     if (i == size) {
    # G( j* g* |# V6 M
81.         rt_kprintf("The %s flash test is success.\r\n", flash->name);

82.     }
    & w5 b% Q' y4 h8 ]  h* x1 B( C
83. }

84.
    - C0 Z! a1 X. H7 f- R
85. /* USER CODE END 0 */

86.

87. int main(void)

88. {

89.

90.   /* MPU Configuration--------------------------------------------------------*/
    ! z- H% }8 a- E5 i7 u+ C
91.   MPU_Config();

92.
    " k. {( e7 D4 u1 T( J
93.   /* MCU Configuration--------------------------------------------------------*/
    ! ~( E1 K+ s/ v& F/ m/ J$ e9 |
94.

95.   /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
    0 s# r- w* G) e8 ^$ o* Q; x
96.   HAL_Init();
    ; b. ]' R) v7 b- A
97.

98.   SystemClock_Config();
    1 b7 d* J2 S/ a
99.
      k- n3 \. p: T" X% E5 W
100.   MX_GPIO_Init();

101.   MX_SPI1_Init();

102.   MX_UART4_Init();

103.   /* USER CODE BEGIN 2 */

104.   if (sfud_init() == SFUD_SUCCESS) {

105.       sfud_demo(0, sizeof(sfud_demo_test_buf), sfud_demo_test_buf);

106.   }
     , ^% {. u5 R$ D4 _$ x9 V/ I: B. {
107.

108.   while (1)

109.   {

110.

111.   }
     4 N! _  V* h1 d( {  C/ |
112.

113. }
     & M# O4 J, O: v% S1 R
114.

115. #endif /* USE_FULL_ASSERT */

复制代码

运行如下：

# E6 q" _$ B3 w6 j; G& [

$ V- ?7 E" w( y( A1 I: b8 y$ O

63. 制作下载算法
/ ^, E, R$ O$ U, r0 n0 C重新生成不带main函数的工程
8 r6 F6 l" n4 N$ N7 C( s& @
: I5 e0 J0 {5 M; a2 v
, O$ {4 W* s1 @2 {
8 B0 J/ A. o' |0 q7 C6 n添加修改编程算法文件FlashPrg.c

模板工程里面提供了FlashOS.h和FlashPrg.c ，复制到此工程中，然后对FlashPrg.c 代码进行填充。

1. #include "FlashOS.H"

2. #include "sfud.h"
     Y3 ?3 L& B: X5 u+ v
3. #include "gpio.h"

4. #include "usart.h"
   , x3 l4 @. i: }4 @6 n* @5 E' D; P: D
5. #include "spi.h"
   1 Q1 m8 h1 _9 Z+ a* o1 r
6.
   , m4 w# }, j8 s5 w3 p
7. static uint32_t base_adr;

8.

9. /*

10. *  Initialize Flash Programming Functions
    # Q' {3 _- F% e: b
11. *    Parameter:      adr:  Device Base Address
    ) n. z3 f( g$ Y' T* G& H7 u
12. *                    clk:  Clock Frequency (Hz)

13. *                    fnc:  Function Code (1 - Erase, 2 - Program, 3 - Verify)
    5 f, z8 {( y# F( y, K9 x
14. *    Return Value:   0 - OK,  1 - Failed
    ) b/ E6 \8 R9 k* K( [; @4 s
15. */
    % E( g$ k5 j7 D1 m/ E% d
16.

17. #if defined FLASH_MEM || defined FLASH_OTP

18. int Init (unsigned long adr, unsigned long clk, unsigned long fnc)
    5 V: q3 d7 w  x; @  t3 t* V
19. {

20.     MX_GPIO_Init();

21.     MX_UART4_Init();
    / V+ {& z9 H% g4 |' u: x! L
22.     MX_SPI1_Init();

23.     base_adr = adr;
    9 {. w& a0 W) E2 F1 Z
24.     if(sfud_init() == SFUD_SUCCESS) {
    # r% c5 n9 H% e! H+ o8 q- C! t
25.         return 0;
    2 S- y7 u& `( X3 m
26.     } else {
    9 O' o% t, k7 W9 F( [, w* P( n
27.         return 1;
    7 ^4 V+ V7 }# b( v
28.     }

29. }

30. #endif
    9 M' _% p6 w! f7 ]  ]$ g
31.

32.

33. /*

34. *  De-Initialize Flash Programming Functions
    8 \3 U" f8 X. q* o: f
35. *    Parameter:      fnc:  Function Code (1 - Erase, 2 - Program, 3 - Verify)
    5 p2 l+ a, Z# C$ w9 ?, i8 C
36. *    Return Value:   0 - OK,  1 - Failed
    ( m8 p! p- f2 y' r+ |+ J
37. */

38.

39. #if defined FLASH_MEM || defined FLASH_OTP
    8 g9 ^  J$ l5 d: s! k! \
40. int UnInit (unsigned long fnc)
    * M( G. d1 G  h9 @# E. r
41. {
    : t& Q* a  J/ g/ D0 ]' v' E
42.

43.     return (0);
    * J2 c4 X" J$ ]# Y' T* r
44. }
    * }  R; W6 d- U
45. #endif

46.
    - v5 d, `3 k( h9 o0 ?
47. /*
    - L& t% @# X" t$ H9 o
48. *  Erase complete Flash Memory

49. *    Return Value:   0 - OK,  1 - Failed

50. */
    . B2 I7 ~" \. P8 d$ I# n
51.
    ( M# N- l# J- K1 \1 i7 ^9 K5 n
52. int EraseChip (void)

53. {

54.     int result = 0;
    - I4 d& p- _# w$ J" Y7 ~
55.     const sfud_flash *flash = sfud_get_device_table();
    0 M6 W* z4 L& p2 T  V. y1 A
56.     /* Add your Code */

57.     result = sfud_erase (flash, 0, flash->chip.capacity);

58.

59.     if (result == SFUD_SUCCESS)
    6 Q6 R6 z( ~2 E8 l3 _0 i$ @2 [9 q4 \
60.         return 0;
    & a2 x/ U, z* d/ h
61.     else
    9 J5 `- Z- F, b) \9 _& ^
62.         return result;                                  // Finished without Errors

63. }
    " J" a. ?5 P# X+ A9 C, n
64.

65. /*

66. *  Erase Sector in Flash Memory

67. *    Parameter:      adr:  Sector Address

68. *    Return Value:   0 - OK,  1 - Failed
    / o. t3 @. @/ Y. u( C$ P
69. */
    , R  f* M% m" ~0 ~
70.

71. #ifdef FLASH_MEM
    $ w( `- R* _! z; j
72. int EraseSector (unsigned long adr)
    3 H% J8 R9 j3 l' |4 q0 ?
73. {

74.     int result = 0;

75.     uint32_t block_start;
    , H' i  U/ I  ?" o0 V9 I
76.     const sfud_flash *flash;
    - U5 M) A, b2 j) G
77.     flash  = sfud_get_device_table();

78.     block_start  = adr - base_adr;

79.     result = sfud_erase (flash, block_start, 4096);
    $ }4 ^2 g. g: ?$ \4 ^+ Y: X
80.
    ; g# c+ o5 u# ~2 J6 V
81.     if (result == SFUD_SUCCESS)

82.         return 0;

83.     else
    : M) }. J% }% h
84.         return result;

85. }
    & p' Z& g1 r! n7 Q5 m# x8 i( r
86. #endif

87.
    , o4 ^3 J5 n5 K7 w' q
88.
    6 [! u" y0 T( d' r5 x3 H: j8 q
89. /*
    3 R* _1 R# k1 P
90. *  Program Page in Flash Memory

91. *    Parameter:      adr:  Page Start Address
    2 B: _- O& B3 v# E7 S9 V& b
92. *                    sz:   Page Size
    ) t( I2 n0 y  O) D7 m
93. *                    buf:  Page Data
    8 ]8 W- ]( i5 D. ^9 Z' E2 n# _
94. *    Return Value:   0 - OK,  1 - Failed
    0 v7 U3 B* _9 @  z
95. */

96.

97. #if defined FLASH_MEM || defined FLASH_OTP

98. int ProgramPage (unsigned long block_start, unsigned long size, unsigned char *buffer)

99. {

100.     const sfud_flash *flash = sfud_get_device_table() + 0;
     " Z5 ?2 R1 g& s9 ]( F
101.     uint32_t start_addr = block_start - base_adr;
     2 A( r9 o. y/ L; f
102.

103.     if(sfud_write(flash, start_addr, size, buffer) == SFUD_SUCCESS)

104.         return 0;

105.     else

106.         return 1;
     ! @1 }( m; `' S2 U' D) s$ y8 D
107. }
     + N9 h4 {- d# G4 X' ^
108.
     + y5 E% X8 g- N% {; h, u& R
109.
       R* d* [$ \8 }7 T. X- @/ q) Z, ?
110. #define PAGE_SIZE            4096

111. uint8_t aux_buf[PAGE_SIZE];

112. unsigned long Verify (unsigned long adr, unsigned long sz, unsigned char *buf)
     - [6 ]# t4 |/ e* D+ G
113. {
       G' \  c$ p4 w  V6 w! G9 d; \
114.     int i;

115.     const sfud_flash *flash = sfud_get_device_table();

116.     sfud_read(flash, adr - base_adr, sz, aux_buf);

117.
     3 V! p; o: R* f# S
118.     for (i = 0; i < PAGE_SIZE; i++) {

119.         if (aux_buf[i] != buf[i])
     9 F, J5 {2 Y5 B& w
120.             return (adr + i);                 // Verification Failed (return address)
     # ]3 Z! ~1 i( d6 R
121.     }
     8 B! ?" Y) @# H
122.

123.     return (adr + sz);                    // Done successfully

124. }

125.

126. #endif

复制代码

4 `  Y  m. N& q
' P, p4 F+ {( x7 M

在工程中定义FLASH_MEM宏

8 O  l) N- G6 A, T

3 ]7 R0 R& s4 {8 b$ K, d

添加修改配置文件FlashDev.c

模板工程里面提供了FlashDev.c ，复制到此工程中，然后对代码进行修改。

1. #include "FlashOS.H"

2.
   ! y7 P7 [2 b' i
3. #ifdef FLASH_MEM
   1 |( L0 ^: O, T6 [
4. struct FlashDevice const FlashDevice  =  {
   , S! s! ^" ?% N2 D
5.    FLASH_DRV_VERS,             // Driver Version, do not modify!
   0 N+ l, P7 N6 F' J
6.    "STM32H750-ARTPI",          // Device Name

7.    EXTSPI,                     // Device Type
   : h: k! N* T5 Z4 H* x  }
8.    0x90000000,                 // Device Start Address

9.    0x08000000,                 // Device Size in Bytes (128MB)

10.    0x00001000,                 // Programming Page Size 4096 Bytes

11.    0x00,                       // Reserved, must be 0

12.    0xFF,                       // Initial Content of Erased Memory
    9 }9 O+ p" m( ]2 Y3 t5 i3 _6 v
13.    10000,                      // Program Page Timeout 100 mSec
    # X+ T0 @+ A8 N4 }/ k
14.    6000,                       // Erase Sector Timeout 6000 mSec
    3 Q4 z6 d- ~' C9 a
15.
    8 V6 c4 _+ T9 i# ^  a4 F
16. // Specify Size and Address of Sectors

17.    0x1000, 0x000000,            // Sector Size  4kB
    2 X$ d& d$ N3 e  \9 f& `
18.    SECTOR_END

19. };

20. #endif // FLASH_MEM

复制代码

3 q/ W/ J1 ]9 l% E2 J

特别注意："STM32H750-ARTPI"就是MDK的Option选项里面会识别出这个名字。0x90000000是MDK分散加载文件中定义的外部flash起始地址。

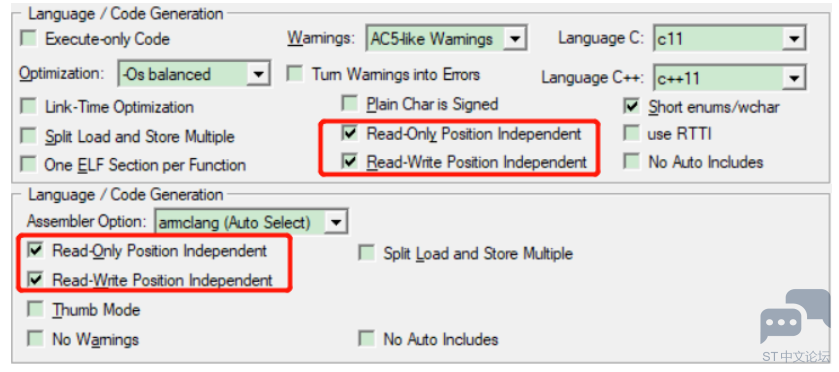

地址无关代码实现

C和汇编的配置勾选上：

; ^: q3 ~! r4 Z2 ]% z4 Z

ROPI地址无关实现

如果程序的所有只读段都与位置无关，则该程序为只读位置无关（ROPI, Read-only position independence）。ROPI段通常是位置无关代码（PIC,position-independent code），但可以是只读数据，也可以是PIC和只读数据的组合。选择“ ROPI”选项，可以避免用户不得不将代码加载到内存中的特定位置。这对于以下例程特别有用：

（1）加载以响应运行事件。

（2）在不同情况下使用其他例程的不同组合加载到内存中。

（3）在执行期间映射到不同的地址。

, Y2 g, k$ n& r. c) V1 V( V2 c

RWPI数据无关实现使用Read-Write position independence同理，表示的可读可写数据段。使用RWPI编译代码，解决RW段即全局变量的加载。首先编译的时候会为每一个全局变量生成一个相对于r9寄存器的偏移量，这个偏移量会在.text段中。

在加载elf阶段，将RW段加载到RAM当中之后，需要将r9寄存器指向此片内存的基地址，然后接下来就可以跳转到加载的elf的代码中去执行，就可以实现全局变量的加载了。

综上所述，勾选ROPI和RWPI选项，可以实现elf文件的动态加载，还遗留的一个小问题是elf模块如何调用系统函数，这与此文无关，留在以后再讲。

特别注意：

• 由于模块中不含中断向量表，所以程序中不要开启任何中断。
• startup_stm32h750xx.s不再需要参与编译
  9 j+ I' n1 f1 @7 q) T& @$ z

/ ]1 P& j8 e( g4 Z; D! l
2 s/ J8 X' @5 Q' k3 ?+ R4 T% s3 |
9 q1 b) A0 {5 P/ R- L
7 l8 s, l& Z. j/ n修改分散加载文件

复制一份新的分散加载文件到工程目录中，然后修改成如下代码

# L8 l  K) ?3 `" u/ t, s  Z3 Z

--diag_suppress L6305用于屏蔽没有入口地址的警告信息。

1. ; Linker Control File (scatter-loading)
   % }4 I% H- D+ V/ A( C0 ]5 U4 L
2. ;
   $ ~0 k3 z* r- O1 e
3.
   # I. ^5 b6 X  l' h3 Q3 i
4. PRG 0 PI               ; Programming Functions
   3 X' n6 k5 g2 U+ C# O4 t
5. {

6.   PrgCode +0           ; Code
   , q7 n, X( \9 R0 }* O$ ^; V& s
7.   {
   / U8 Z3 O& a9 S0 W4 f. g
8.     * (+RO)
   5 X/ ~9 {  H( e" i" `
9.   }

10.   PrgData +0           ; Data
    7 a. E/ O6 m+ Y6 f; _, t
11.   {
    / J, S/ F1 Z5 y3 n' a
12.     * (+RW,+ZI)
    $ g" L9 s7 Z) F  z5 y
13.   }
    1 k% L. I/ F. r
14. }
    ' {4 f+ d. r9 H
15.

16. DSCR +0                ; Device Description

17. {

18.   DevDscr +0

19.   {

20.     FlashDev.o
    , H3 g2 o3 q# |0 U/ q# k
21.   }

22. }

复制代码

将程序可执行文件axf修改为flm格式

通过这个cmd.exe /C copy "!L" "..\@L.FLM"命令可以将生成的axf可执行文件修改为flm。

# j& o$ S+ J1 V2 ^

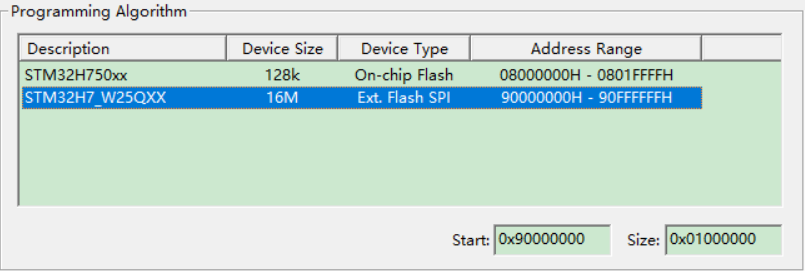

将生成的flm文件拷贝到...\Keil_v5\ARM\Flash目录，即可被MDK识别到。

完整版请查看：附件
& x' Q6 T& k/ I# J4 K, b) h5 V
% N: _" K+ k+ i, d" O, a5 i

可以分享附件吗？
