3.STM32MP1 系列产品与

STMIPID02 MIPI CSI-2 解串器的接口连接

STM32MP1 系列 MPU 系列产品不在本机实现 MIPI CSI-2 接口，而是内置基于 MIPI CPI 接口的 DCMI 并行端口。可通过 STMIPID02 MIPI CSI-2 解串行器对其进行连接，以便寻址任何兼容的 MIPI CSI-2 摄像头传感器设备。

( c' S; X2 ]: D5 `

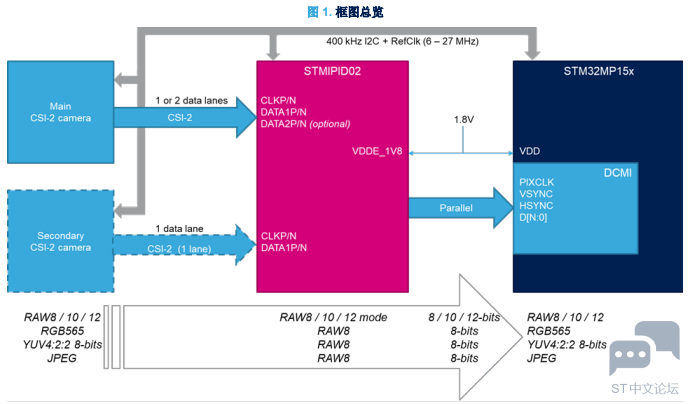

STMIPID02 MIPI CSI-2 解串行器的一端连接到 MIPI CSI-2 摄像头，另一端则连接到 STM32MP1 系列 DCMI 12位数据并行接口。框图总览如下所示。

9 ]* b$ M- z: p( e

) F, t" G) V  o8 n) P! ^

3.1 MIPI CSI-2 与 MIPI CPI 接口的比较
0 p! P. c$ `) t$ [% [

" w0 _1 v/ v+ F8 F& z

请注意，与 MIPI CPI 接口相比，MIPI CSI-2 节省了引脚布局。MIPI CPI 数据端口需要至少 8 条数据线（最多 12条数据线）、1 个时钟和 2 条同步线，而 MIPI CSI-2 数据端口的每个通道需要 2 线差分对，还需要时钟通道。

, z5 `3 y: S0 F* U7 Z4 b+ S, Z( P

4 D/ O" g& B' p5 N0 }$ Z3 Q

3.2 电源的注意事项

' y, I( Z! {6 C* z- \

考虑到 STMIPID02 解串行器桥外部供电引脚的电压被限制在 1.8 V，为避免对 DCMI 接口时钟和 I2C 信号使用电平转换器，STM32MP1 系列产品的供电电压必须是 VDD = 1.8 V（而不是标称的 3.3 V）。STM32MP1 系列产品的所有不同电压均通过外部 PMIC（电源管理集成电路）模块供应。整体示意图详见 DH96 板信息 [R18]。为了给 STM32MP1 系列产品配置 VDD = 1.8 V 的供电电压，请参见 [R4]。

- ]9 n# }- W! D! K" h1 v

对于 OV5640 摄像头传感器，I/O 供电电压 VDD 和 LDO（低压降调节器）外部电源电压均设置为 1.8 V。对于模拟逻辑，还必须提供 2.8 V 电压和外部电源。

3.3 STM32MP1 系列产品通过

DCMI 实现的视频吞吐率性能
! }# @- }! ?+ G. c5 t

采用 D-PHY 时，MIPI CSI-2.1 接口理论上可以达到每通道最高 2.5 Gbyte/s 的数据吞吐率。在并行接口上很难达到这一水平，原因首先是通用器件（如 STM32MP1 系列产品，只有 MIPI CPI 接口）上的 I/O 引脚压摆率限制。其二，MPU 需要足够快地处理大量数据，以便维持摄像头的连续帧率。

例如，5 Mpixel 传感器的每像素位数为 16 位，帧率为 30 帧/s，得出连续处理的数据吞吐率为 300 Mbyte/s。在并行接口上很难实现这个目标。因此，必须降低传感器图像数据吞吐率，方法是调整图像帧率、分辨率和像素深度（或结合使用）。

从 OV5640 传感器到 STM32MP1 系列 MPU，再到 STMIPID02 解串行器桥，可以连续用以下分辨率和帧率采集图像。

• 720 p 1280 × 720 RGB 565 27 fps

• 720 p 1280 × 720 YUYV 27 fps

• 720 p 1280 × 720 JPEG 27 fps

• HD 1920 × 1080 RGB 565 13 fps

• HD 1920 ×1080 YUYV 13 fps

• HD 1920 ×1080 JPEG 6 fps

• 5 Mpixel 2592 × 1944 RGB565 3 fps

• 5 Mpixel 2592 × 1944 YUYV 3 fps

• 5 Mpixel 2592 ×1944 JPEG 3 fps

! _2 m% K) M1 W* K

达到的最高性能为 24 Mpixel/s，相当于帧率为 18.5 fps 的 1.3 Mpixel。如前文所述，这一限制主要源于 DCMI 内部延迟限制的影响。

! P, `8 g* f3 o: U& c) z

1 `) z" c9 @0 x% v5 Q, M7 q* {

3.4 STMIPID02 Linux 驱动

STMIPID02 MIPI CSI-2 解串行器桥用于寻址各种面向消费品市场特别是移动电话应用的 MIPI CSI-2 传感器。为了满足人工智能领域日益增长的将这类传感器从产业向 IoT（物联网）市场转化的需求，STMIPID02 驱动已向上同步到 Linux 社区。在基于 Linux 的应用中可以免费获取它。

STMIPID02 桥驱动包含在 STMicroelectronicsOpenSTLinux 交付封装中（1.1.0 及以上版本）。

4 S& ?* y% K* }$ y) V

4、综合应用

摄像头演示程序基于 OpenSTLinux 发行软件包，是 GTK 演示启动器应用的一部分。它被移植到 DH96 板上，DH96 Avenger 板配备 STM32MP157A 和 STMIPID02，而 D3 Engineering DesignCore® 摄像头中间板则配有摄像头传感器 OV5640。

1 f6 w( d7 h, C3 i7 e/ O

4.1 DH Avenger96 板概述

7 H( b( g3 Y4 n$ }

DH96 Avenger 母板集成了：

• 包含 STM32MP157AAC 微处理器的 ADH Core SOM 模块

• STPMIC1A 电源模块

• 2 MB × 512 MB 的 DDR3L RAM

• STMIPID02 解串行器桥

• 2-MB SPI 启动闪存• 连接和扩展连接器，用于连接 D3 DesignCore 摄像头中间板 OV5640。

有关详细信息，请参见[R18]

0 [, r- F  y3 i# ?7 H

. q, m/ D5 r/ ^

4.2 DH D3 Engineering

DesignCore 板概述
7 Y! ~; C  c' i! ]

本款中间板旨在让 Avenger96 板通过高速和低速扩展连接器适配 STM32MP157 系列。由此便可通过 MIPI CSI-2 连接 OV5640 模块照相机，从而达到评估目的。

此板件可连接串行控制台，例如 GPIO PD1 和 Pb2（对应于 UART4_TX 和 UART4_RX），并用于显示 Linux 内核和启动阶段。选配 USB/UART 桥可通过这些引脚连接控制台和主机 PC。
