实战经验 | 关于STM32H745的MC SDK电机控制工程问题的解决办法

[复制链接]
STMCU-管管 发布时间:2025-5-8 15:04

0 1 前言

在使用MC SDK产生基于STM32H745工程的过程中可能会遇到一些问题,这边对这些问题做些简要说明,并探讨相关的解决方法。测试用板为Nucleo-H745ZI。

0 2 MC SDK V5.4.8产生STM32H745电机控制工程

当使用MC SDK V5.4版本产生H745工程时,客户会发现在新建工程中并没有关于任何STM32H745的选择项,并且如果创建了客户应用板后,在MCU中也没有H745的芯片选择。 image.png

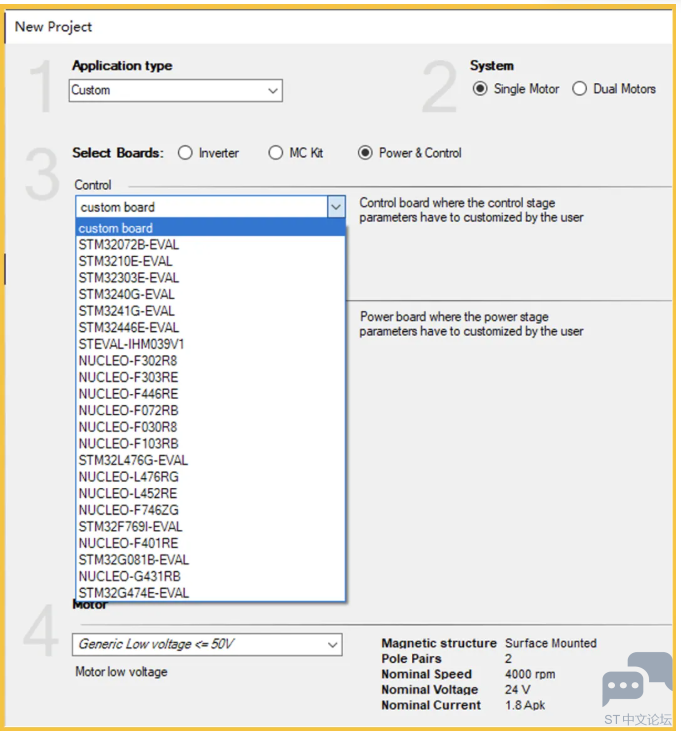

▲图1. 新建工程中,没有H745的Demo板选择 image.png

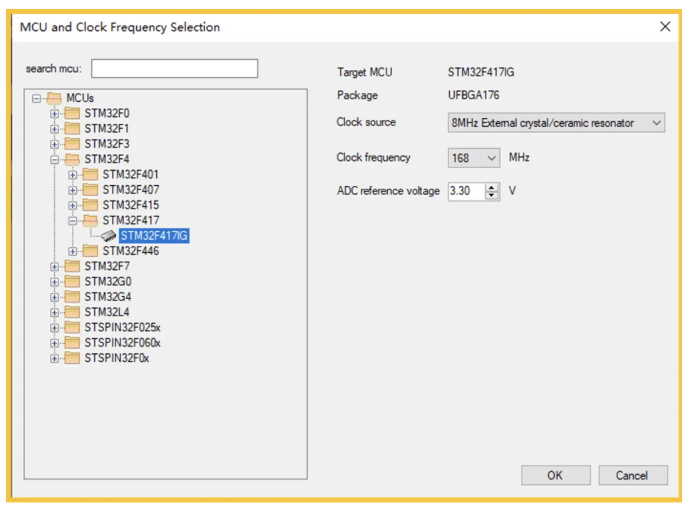

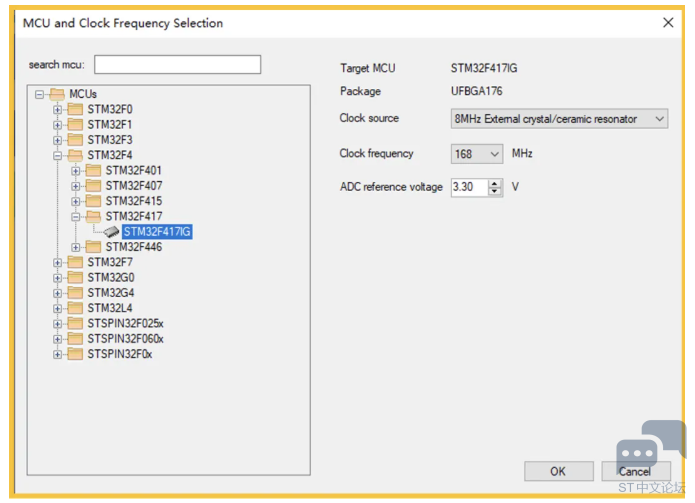

▲图2. MCU选择也没有H745选项

解决办法如下:

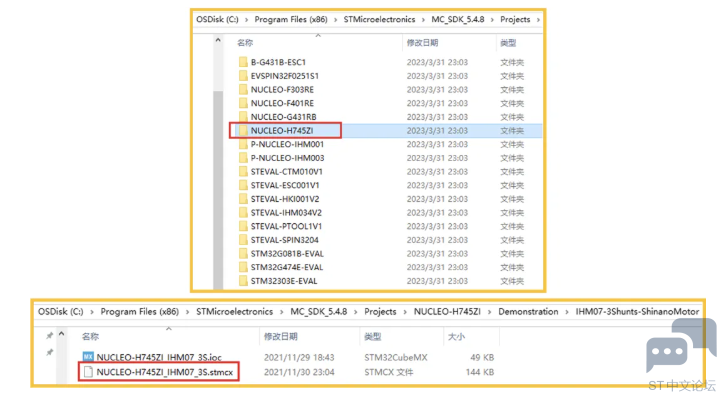

在安装目录下有关于NUCLEO-H745ZI的工程文件,有MC SDK的工程:C:\Program Files (x86)\STMicroelectronics\MC_SDK_5.4.8\Projects\NUCLEO H745ZI image.png

▲图3. H745马达控制示例文件夹

在MC SDK中打开该工程即可,这样后面可以进行相关配置。 image.png

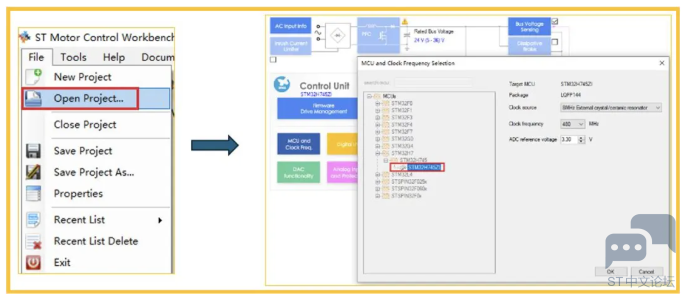

▲图4. 打开示例工程

0 3 MC SDK V6.2无法import关于STM32H745 电机控制工程问题

MC SDK V6.2中已经加入了NUCLEO-H745ZI工程,可以直接打开并产生代码。 image.png

▲图5. MC SDK V6.2中的H745示例工程

但当客户更换了H745芯片后,我们需要将工程Import到新的CubeMx配置过程中,会有报错,无法Import,比如我们生成的是STM32H745ZIT3的工程,当客户使用STM32H745IIK3的时候,此时会无法import过去,新的电机IOC文件无法导入到新的芯片,如果手动加入电机控制以及外设配置,会比较麻烦。 image.pngimage.png

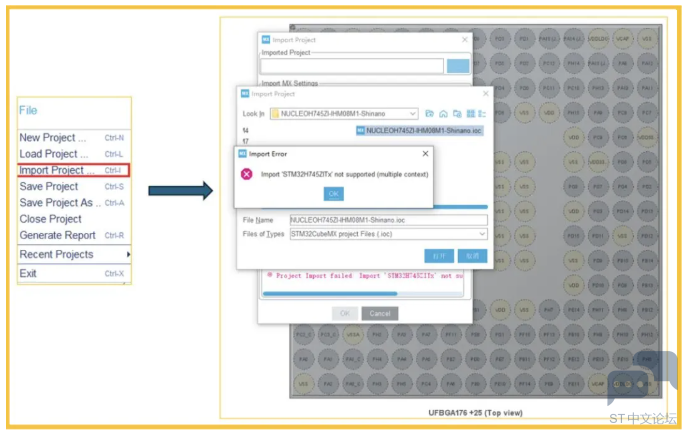

▲图6. 无法Import工程到新的H745芯片中

解决办法:我们文本编辑器打开STM32H745ZIT3的工程,将ZI改为II,将ZIT改为IIK,然后保存并关闭。 image.png

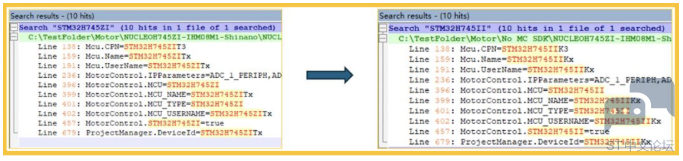

▲图7. 打开并修改ioc文件

接下来我们用CubeMX打开刚刚修改过的*.ioc文件,此时就会发现我们已经成功将配置导入到新的芯片中,并且所有配置以及MotorControl的Middleware也已经导入成功。 image.png

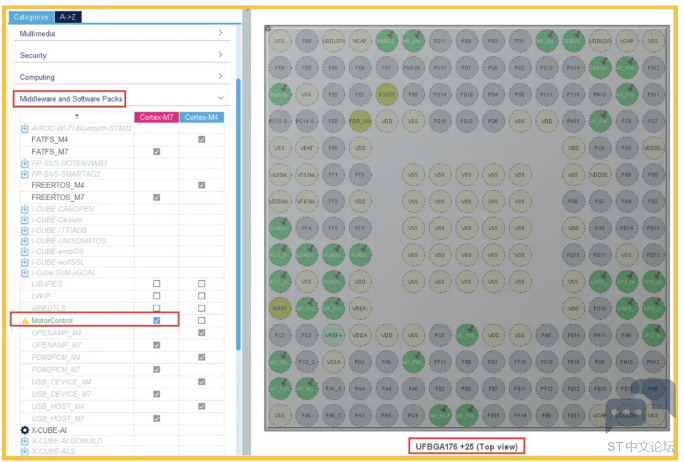

图8. 新的ioc文件导入成功
