【STM32U3评测】1.认识SMPS power,点灯

[复制链接]
jundao721 发布时间:2025-5-24 22:11
6 ?5 d/ c3 I+ J) M. |/ p
      STM32U3是一款超低功耗的MCU,Datasheet上标注的是TrustZone+FPU,1MB的flash等,尤其普通芯片的温度达到了105度,外设更是特别丰富,会成为本年度应该关注的MCU。
3 p) y% c4 S$ ASMPS power 以前没有特别关注过,全称是switched mode power supply,开关模式电源,不仅仅依靠LDO。SMPS 优势在于更高的效率,能够显著降低功耗,主要为 CORE 供电。+ W& f9 B5 d% C

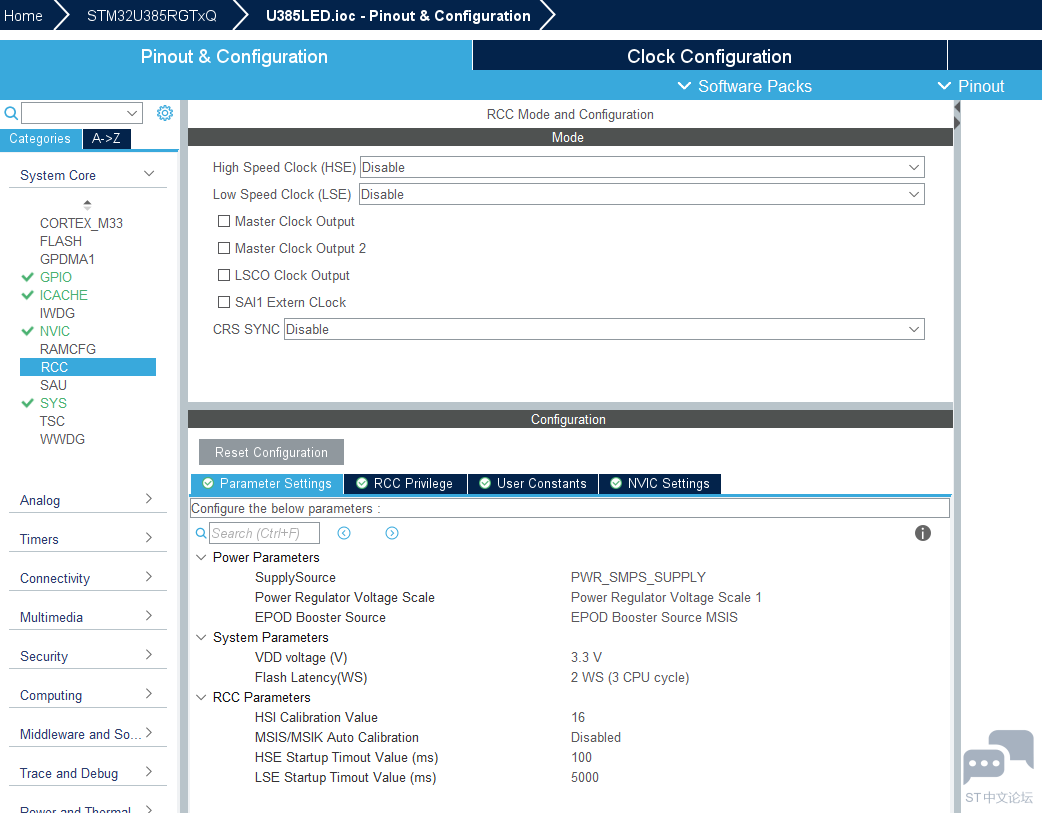

    从CubeMx 中RCC可以选择PWR_SMPS_SUPPLY,当然也可以选择LDO,如图1所示:
9 B- e9 M" C0 V0 F   2-2.png 6 c; m6 H5 N$ Z# y5 P( b9 l
图1
2 I8 I+ B. n) v+ y) S0 G2 H6 _( M, e2 j& d6 U2 H

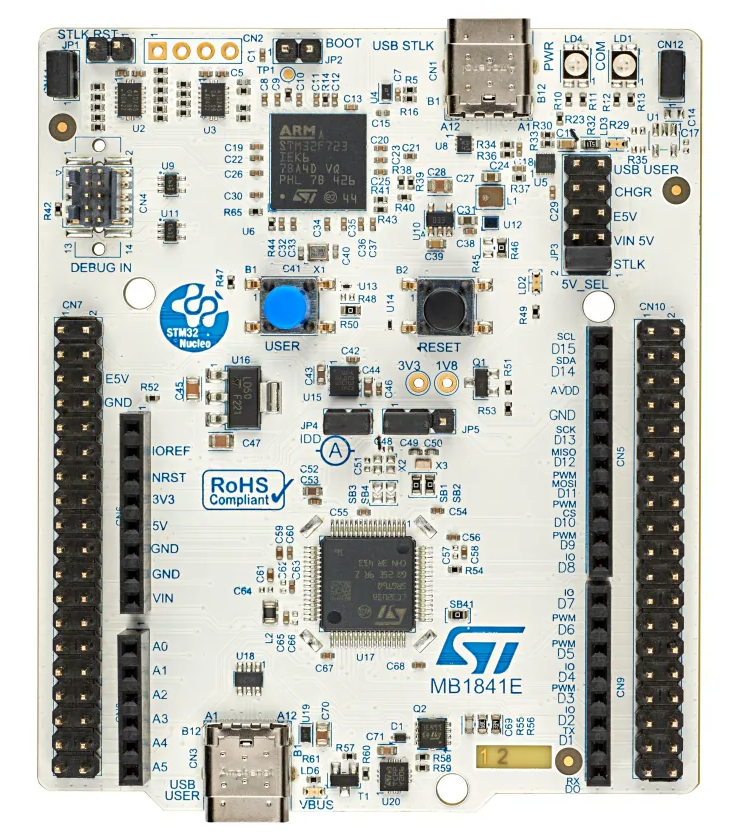

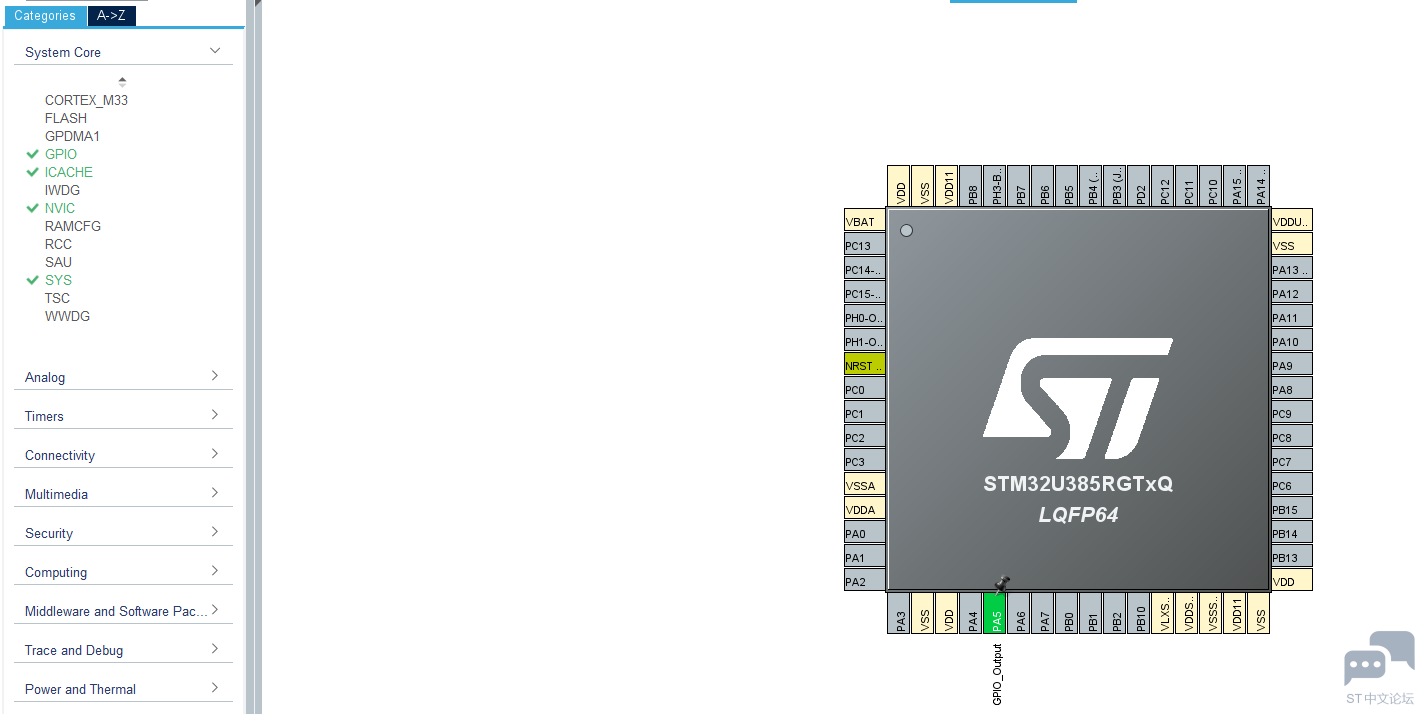

   在原理图中可以找到,LED为PA5,所以在CubeMx  Pin设置中选择配置好,如图2所示:; {  Q  i; g$ e! W4 X. ?
   2-1.png / w  [5 B* \+ u1 y
图2! W2 N4 v6 s, X) j. e+ P4 l
0 d& E$ z% P5 b  J. ]

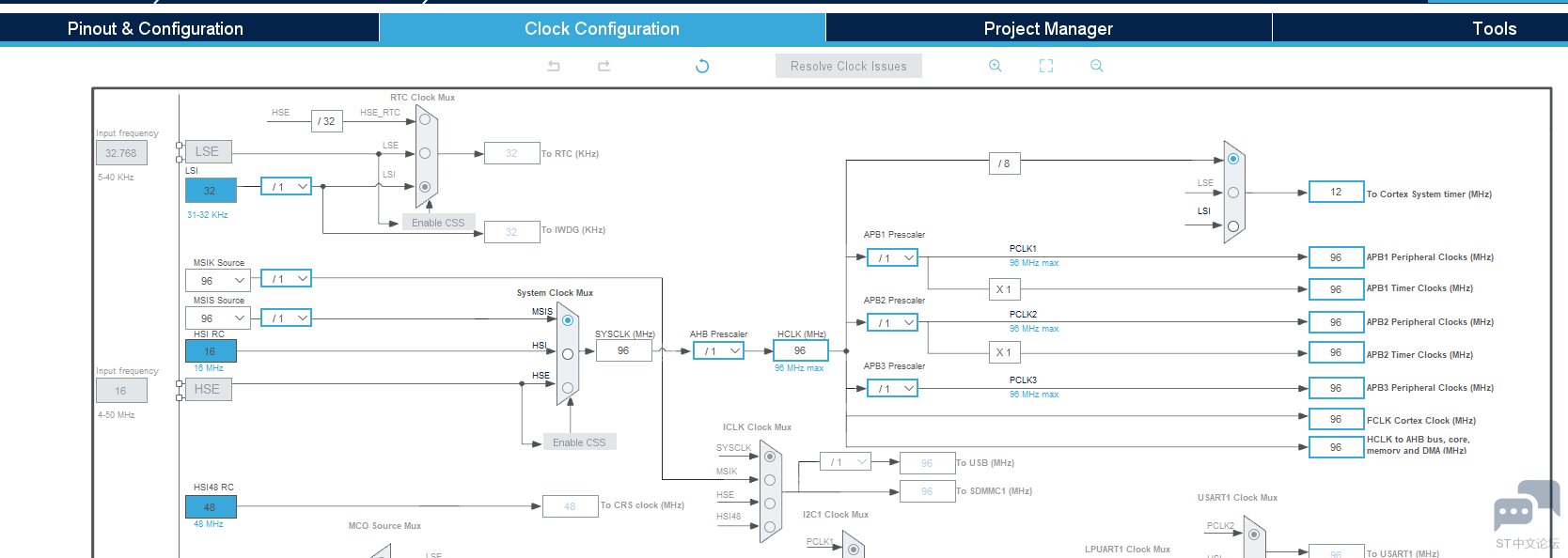

   然后就是时钟,datasheet 中说明最大是96MHz,时钟配置如图3所示:
* P$ s1 U! _; b% ^% w5 f2 W4 X% Z 2-3.png
8 ]3 P" |2 C; i4 P9 K( \1 \. b: D图3
6 f2 Y) _1 l5 |8 r  F$ k* w# t; S* ^, w# C7 a3 [
    这样配置好后,直接产生项目代码,这样项目大框架就设置好了,在while中增加闪灯程序,如下所示:
, \4 y. C& P! V: Y4 D. K! z7 M( M
  1.   HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_5);
    1 X2 f+ B2 `5 ]4 U
  2.                 HAL_Delay(1000);
复制代码

2 o) }$ j! b+ E& n! J& h. w1 B

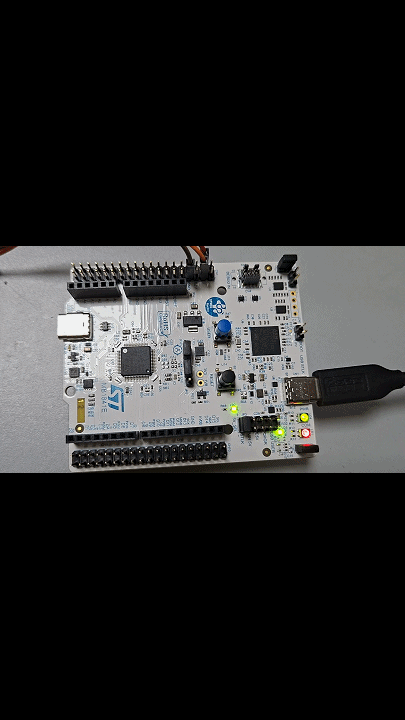

3 X) b$ F1 S" p7 K! Q( c" g8 m    编译,Debug,效果如图4所示:
  s, R% s( \0 H: v4 _ 2-4.gif 9 j3 P! a/ K( h: t7 t
图4. ~0 H! ^+ L3 X# d, Q
