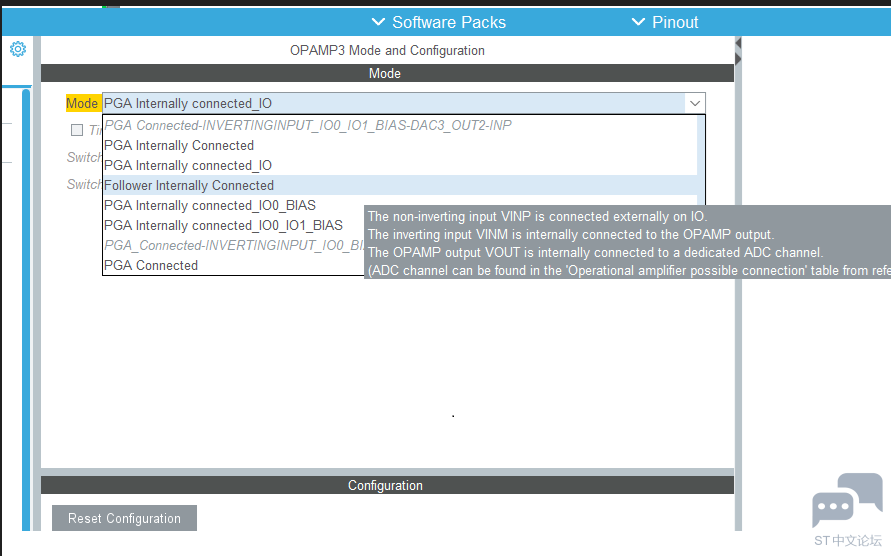

想实现上图的工作模式(Programmable gain amplifier mode with external filtering):STM32G473RCT6平台,使用OPAMP3,可以进行外部电容滤波,opamp输出连接到内部adc上进行采集。但是在CUBEMX配置时没用找到对应的选项。 如果可以实现上述功能,需要进行怎么的配置。 单片机管脚配置如下图 |
STM32G474RBT3 HRTIME 与 TIM 相位差。
关于STM32Cubemx 6.15版本生成工程的文件编码的问题
STM32G474 BOOST电路双环PID的用法
STM32G474RET6移相问题
stm32G474 HRTimA和hrtimB给相同的比较值,但是TA正常,TB出现了丢波的情况
如何解决用CubeMX生成代码时会将main.c文件中的汉字变成乱码的问题?
stm32cubemax
STM32CUBE MX无法安装,每次总是卡在最后一步
怎么用HRTIM输出可变占空比的PWM?
STM32F103C8T6使用CubeIDE烧录运行报硬件错误,相同代码MDK烧录却可以正常运行
还是应该选择标准的模式,是的输出脚能够引出来。

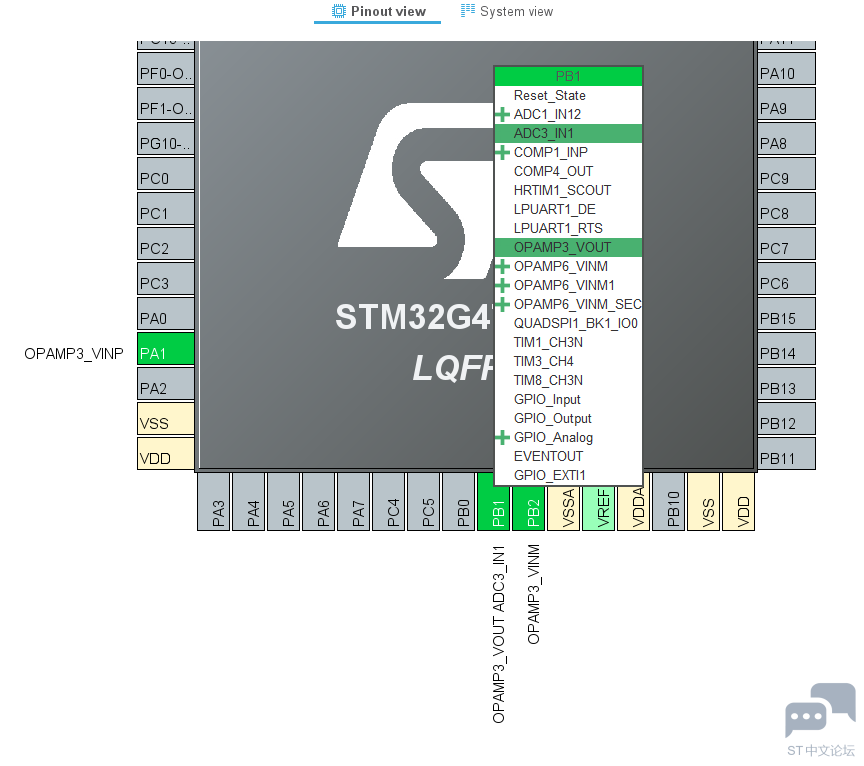

从手册上看,ADC也同时选择外部引脚到PB1上来。
可以考虑试试这种方式能否满足您的需求。
外接输入,在输出与反相端要跨接合适的滤波电容,构成低通滤波放大电路。
在CubeMx工具那里可以这样配置:【增益大小自己按需选择】
运放的输出可以通过内部线路接到ADC1-IN12 或ADC3-IN1。
最终的应用还要看你具体的电路设计。
其中,R2 R1乃芯片内部的电阻,数据手册里有相关描述。
