【STM32U3评测】+建立不同模式（睡眠/停止/关机）的功耗模型

[复制链接]
雪狼找小羊 发布时间：2025-6-22 18:03

不同模式下的功耗测试

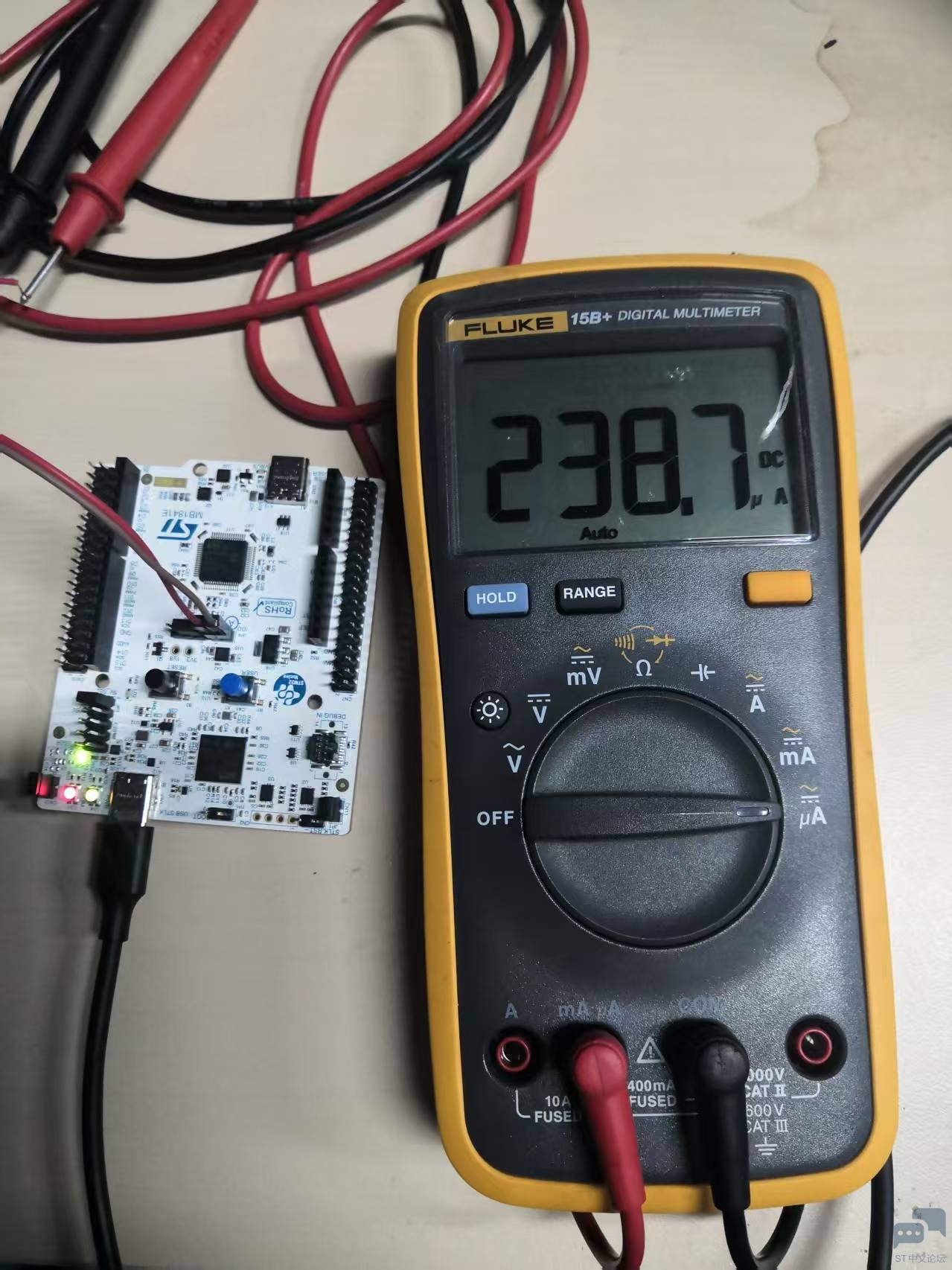

STOP-0 MOD (外部触发中断)

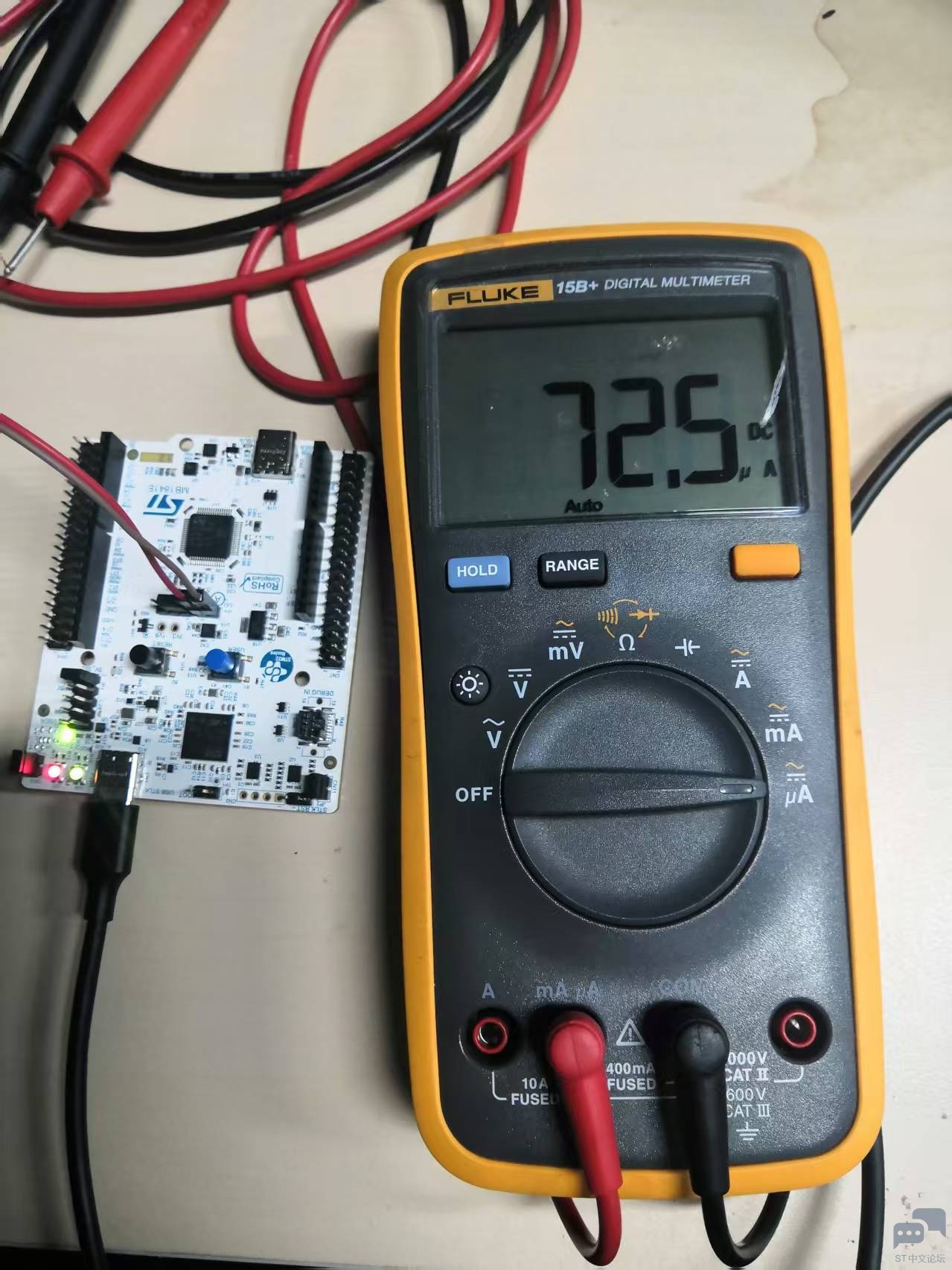

STOP-1 MOD (外部触发中断)

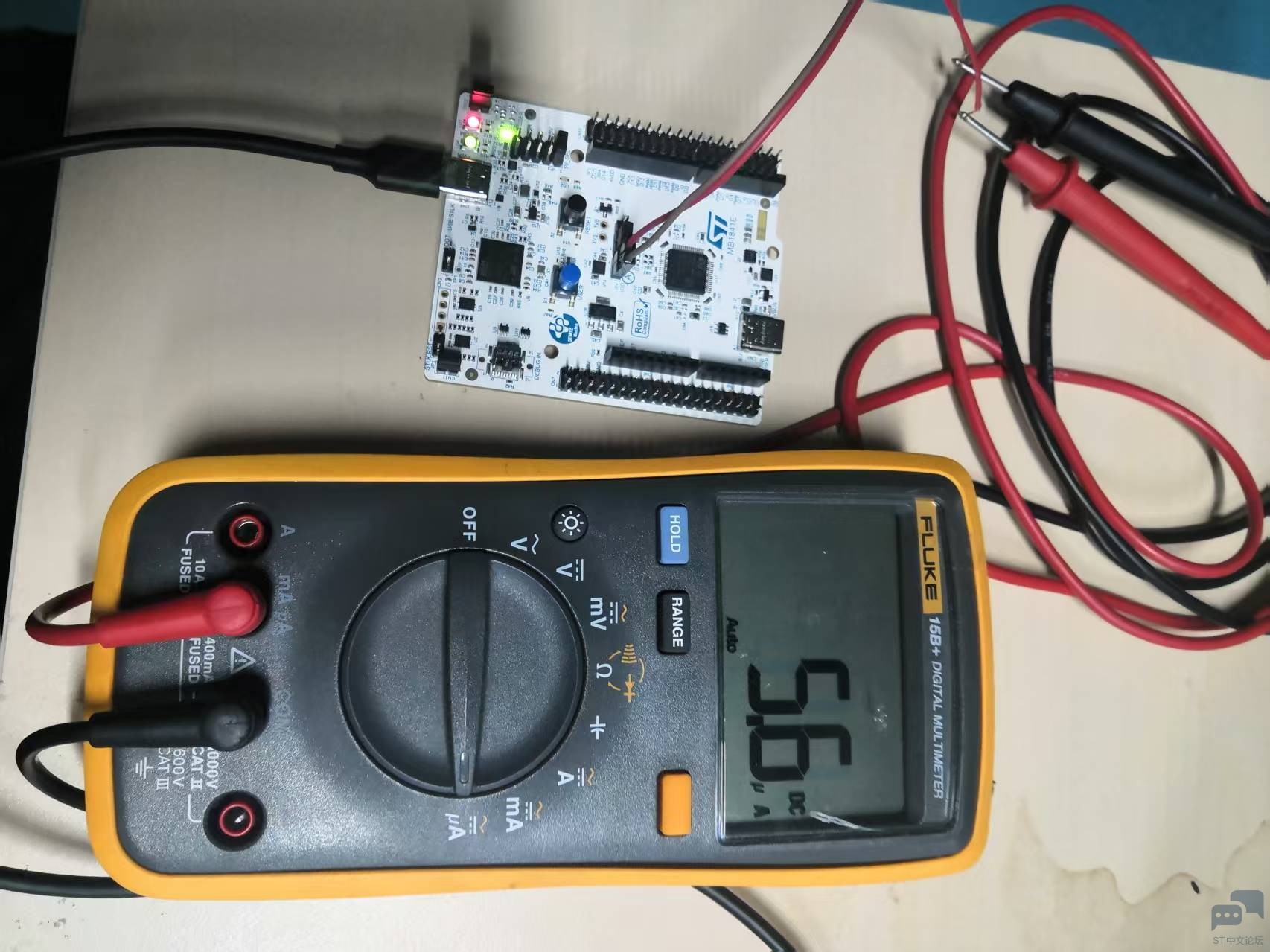

STOP-2 MOD (外部触发中断)

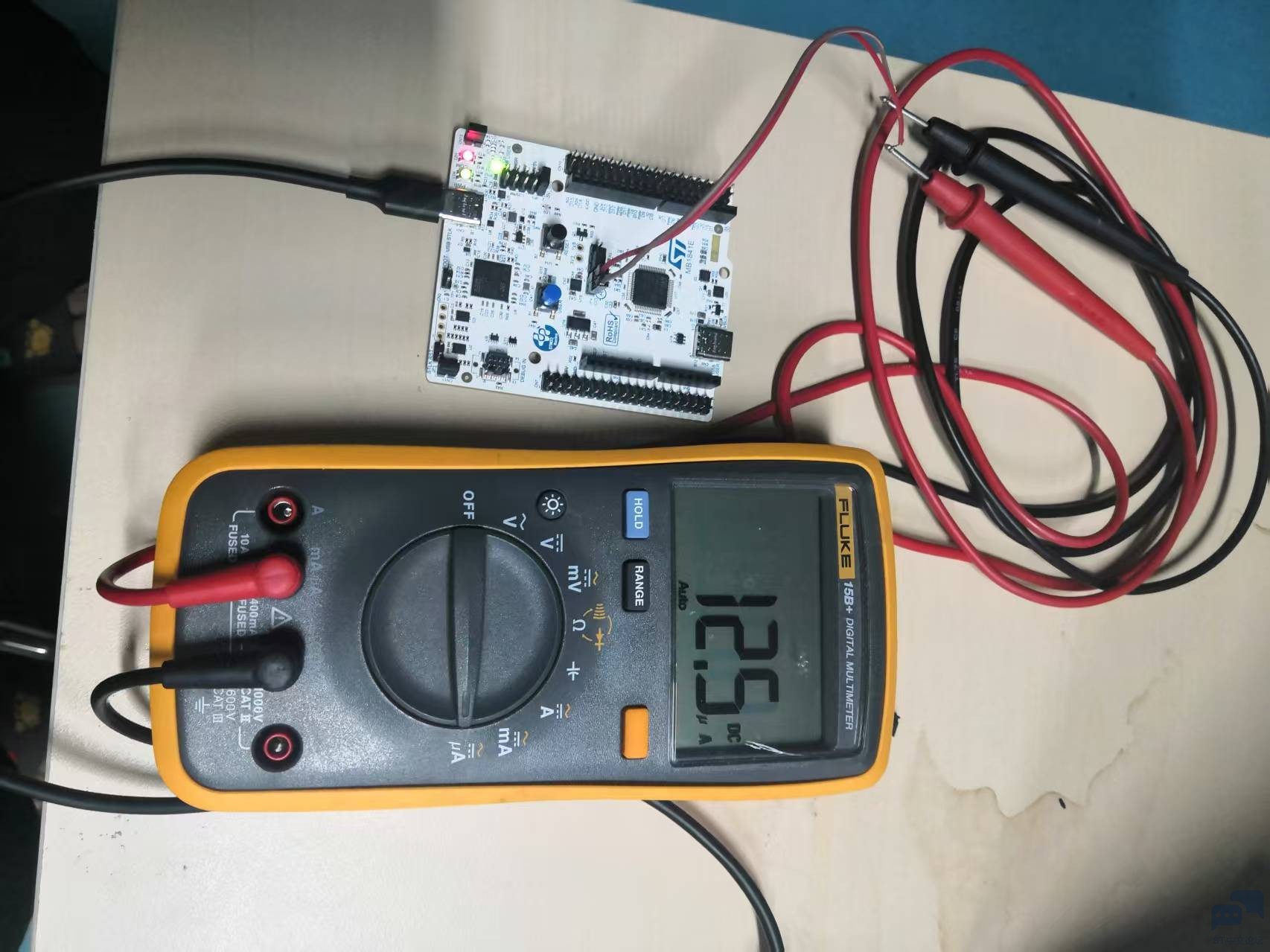

STOP-3 MOD (外部触发中断)

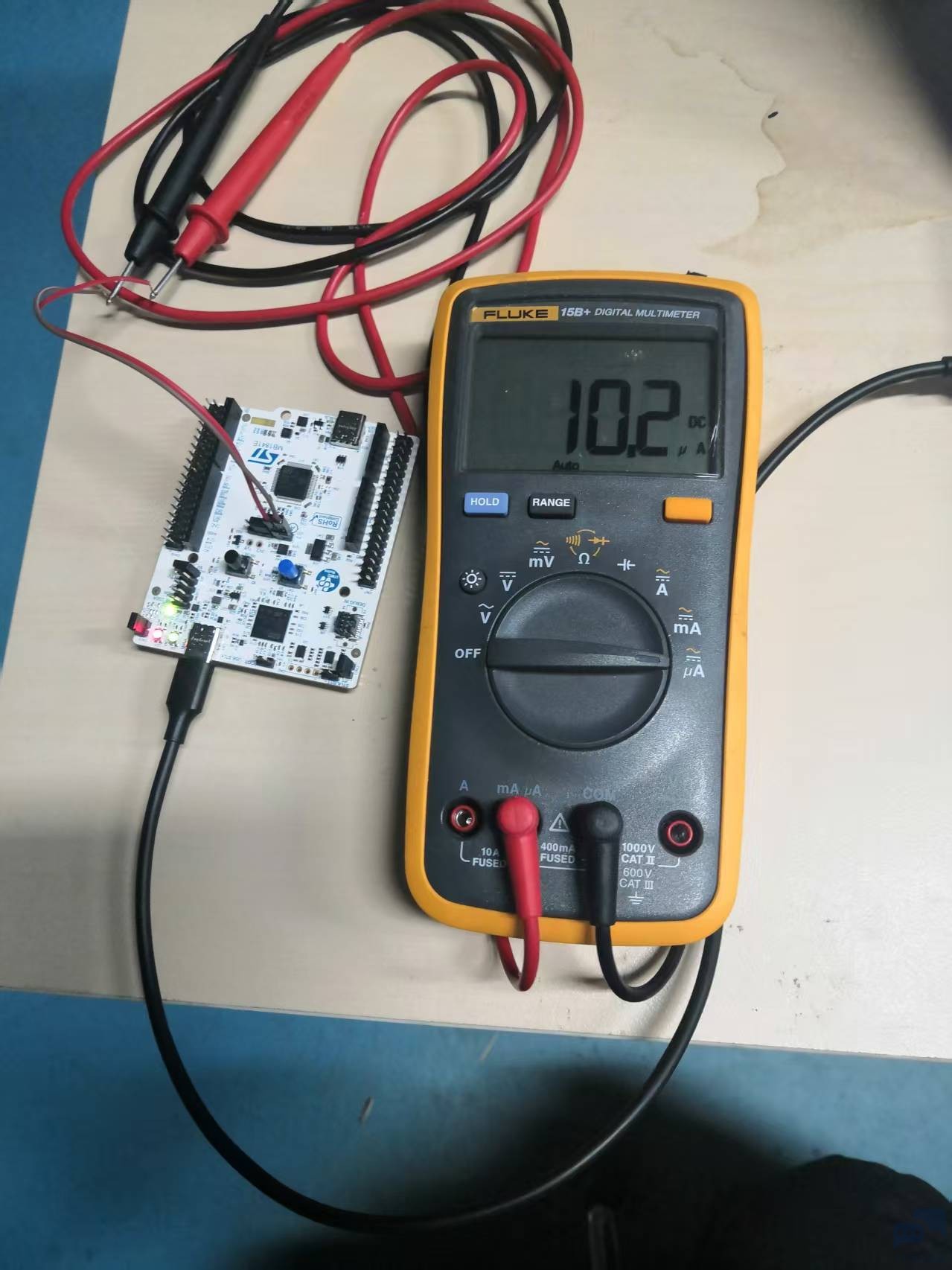

PWR_STANDBY MOD

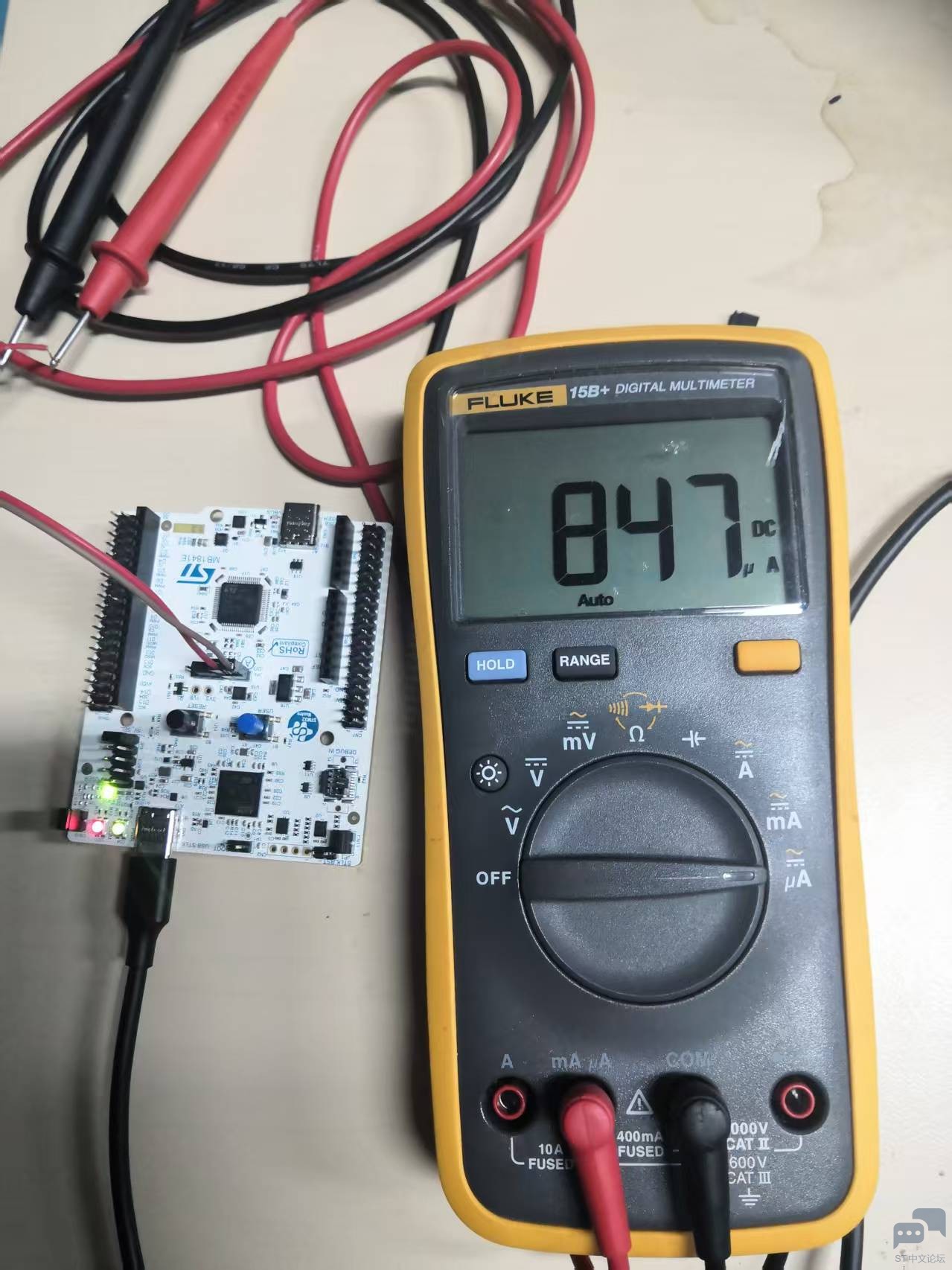

PWR_SLEEP MOD


PWR_SHUTDOWN MOD

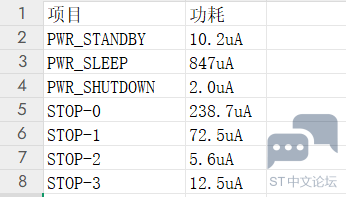

芯片不同模式下的功耗 （停止模式下的功耗只测试了外部中断模式下的功耗）
