我看了STM32WBA6，我觉得他可以应用在智能家居、健康医疗、工业、农业等领域。

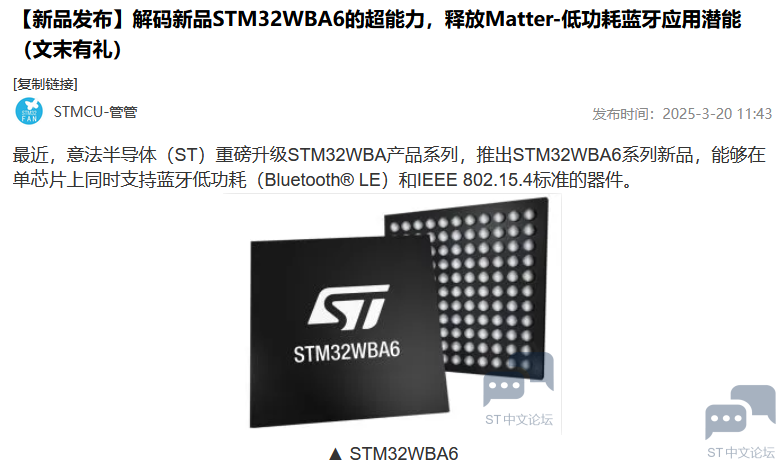

意法半导体（ST）重磅升级STM32WBA产品系列，推出STM32WBA6系列新品，能够在单芯片上同时支持蓝牙低功耗（Bluetooth® LE）和IEEE 802.15.4标准的器件。

之所以能做到这点，得益于芯片对内存进行了升级。这款全新产品配备高达2MB的闪存与512KB的RAM。它采用双区闪存设计，可为关键任务系统实现实时固件更新。在功耗管理方面，STM32WBA6也进行了进一步优化，支持STOP2模式，在实时时钟开启的情况下仅消耗5µA电流，相比STOP1模式的7.2µA，节能表现更为优异。这种新的STOP模式是为满足客户需求而生，为设备在运行状态和待机状态之间，提供了全新的中间状态选择。

多协议无缝支持，构建互联新生态

STM32WBA6 MCU支持蓝牙低功耗（Bluetooth® LE）、Zigbee、Thread、Matter等在2.4GHz频段运行的协议，并可同时使用多种协议进行通信。比如智能家居桥接器这类系统通过这种方式，既能通过蓝牙与房主的移动应用程序通信，又能同时通过Zigbee等网状网络管理灯光或恒温器。STM32WBA6系列还提供单协议版本，适用于更简单的成本敏感型应用。

STM32WBA6系列在保持节能特性的同时，集成了更多内存和数字系统接口，能够为新颖的产品设计带来更丰富的功能，适用于各类智能连接设备，如可穿戴健康监测设备、动物项圈、电子锁、远程气象传感器等。

全新双区闪存设计，释放无限潜能

上一代产品STM32WBA5在Matter生态系统中主要充当Thread边界路由器。而新品STM32WBA6独具匠心地采用了双区闪存设计，也就是通过配备2个1MB闪存，将闪存容量提升至2MB，RAM也提升至512K，这一设计使STM32WBA6可作为Matter终端节点设备的单芯片主MCU，支持空中下载（OTA）更新和并发模式。换句话说，它能并行支持流畅运行蓝牙低功耗（Bluetooth®

LE）和Thread协议，为用户带来前所未有的便捷体验。有了双区闪存（2x1MB），就不再需要额外的外部存储器，开发人员可以在STM32WBA6上运行终端节点的无线协议栈，大幅简化设计并降低物料成本。

对于面向终端节点设备的MCU来说，传统的同类竞品很少采用双区闪存这种复杂架构。

ST之所以选择采用这种设计（2x1MB），是因为Thread、Zigbee、Matter、蓝牙低功耗等本质上都属于低带宽协议，下载固件更新可能需要很长时间，而在此期间关闭设备会严重影响到用户体验。有了双区闪存，用户就可以在设备持续使用的同时，将更新安装到其中一个存储器中。

全新USB高速控制器，开启高效新通道

STM32WBA6是首款配备USB 2.0控制器的STM32WBA系列产品，能够在烧录固件时更快地填充额外内存。这款MCU主要面向家庭自动化设备等使用电池供电的终端设备，用户主要通过智能手机应用进行交互，因此制造商经常会忽视USB控制器。但面向工业应用时，开发者或工程师会使用USB接口进行烧录操作、维护或日志分析，升级到高速USB接口能够显著提升这部分工程师的使用体验。

除了高速USB接口，STM32WBA6还增加了额外的数字接口，包括三个SPI端口、四个I2C端口、三个通用同步异步收发器（USART）和一个低功耗通用异步收发器（LPUART）。

全新STOP2模式，功耗管理新境界

STM32WBA6的独特之处还在于它具备STM32WBA5所没有的STOP2低功耗模式。能够实现这种模式要归功于ST在制造工艺方面的改进。每种STOP模式都需要专用逻辑和其他组件，这会占据芯片的空间。芯片越大，冷却难度就越大，成本就越高，成品率也就越低，从而使整个器件的成本更高。STM32WBA6不仅增加了新的STOP模式，还将STM32WBA5的内存增加了一倍。ST作为一家全球IDM芯片原厂，通过工艺创新成功解决了大尺寸芯片的固有难题。

优化RF技术，释放全新设计可能性

STM32WBA6的RF性能更为可靠稳定，其输出功率达+10dBm，在蓝牙低功耗1Mbps速率下接收灵敏度为-100.5dBm。

STM32WBA6还进一步优化了RF IP，与STM32WBA5引脚对引脚兼容，提供多种封装形式（WLCSP88、UFQFPN48、VFQFPN68、UFBGA121，封装厚度从0.35mm到0.5mm不等），并且拥有多达86个GPIO，这在开发包含传感器或NFC读取器的多功能应用时非常实用。虽然其他同类产品也会提供类似的RF性能，但在封装多样性和编程灵活性上，很难与STM32WBA6相媲美。

增强安全性能，满足用户合规需求

STM32WBA6 MCU还嵌入了符合SESIP3和PSA 3级认证标准的安全组件，包括加密加速器、TrustZone®隔离技术、随机数生成器以及产品生命周期管理功能，帮助客户满足即将实施的RED和CRA法规要求。

多元场景，点亮智能新生活

多协议支持、强大的安全性、灵活的封装选项，使STM32WBA6成为各种智能无线设备的理想选择：

智能锁：2MB闪存便于存储钥匙和数据，双区闪存支持无缝固件升级，大大提升用户体验；集成RF简化设计，优化成本效率；

智能家居Matter Over Thread终端设备：+10dBm输出功率保障可靠数据传输，且通过X-CUBE-MATTER软件包认证；2MB闪存和512KB RAM可满足OTA升级，超低功耗特性适合电池供电设备；

医疗连续血糖监测/监控：小尺寸封装便于灵活集成，2MB闪存可记录数据，还能降低设备成本；+10dBm的输出功率保证可靠数据传输。

除了智能家居和健康医疗应用场景外，STM32WBA6还能满足工业工厂和农业领域的高端应用需求。

生态系统协同，加速创新新征程

ST为STM32WBA系列提供完善的软硬件生态，全面支持和集成Bluetooth® Low Energy 5.4、Zigbee、Thread协议栈。

在硬件方面，ST为STM32WBA6提供的开发板包括STM32WBA65I-DK1探索套件和NUCLEO-WBA65RI开发板，用户可基于Arduino连接的开发套件，探索STM32WBA6的各种应用。

在软件方面，ST通过STM32CubeWBA（连接+示例+外设）、STM32CubeMX（代码生成+功耗计算）、STM32CubeMonRF和STM32CubeProg等软件，简化设计过程。ST还提供专注解决实际应用需求的手机应用和在STM32 Hotspot GitHub上的开放资源，以帮助用户加快智能互联应用创新。
