【粉丝福利】2026 ST中文论坛年中粉丝福利活动

[复制链接]
STMCU-管管 发布时间:2026-7-1 01:09
【粉丝福利】2026 ST中文论坛年中粉丝福利活动
ST论坛首页banner位 (1).png
' o; r) q: ?7 e, q0 X# f
盛夏逐光,岁岁深耕!转眼2026年中已至,感恩每一位扎根ST中文论坛、潜心钻研技术、无私分享干货、互帮互助的坛友。值此盛夏时节,论坛重磅开启“芯聚论坛 · 盛夏逐光”2026年中粉丝专属福利活动!以技术为翼,以福利为礼,陪伴每一位开发者解锁新品新知、积累实战经验、收获专属惊喜。
/ t- }. G2 U+ z
识“芯”进阶、研“芯”实战、赢“芯”好礼,三大福利轮番上线,海量板卡、周边好物、专属积分等你来拿!
3 x! M% N- Z5 ?, A( S* y2 c  z2 z
活动时间:即日起~7月31日

" Z5 C- I) ]+ d0 j: {5 w) K8 `5 c  i2 P+ s- T

0 k# s" V& o% t
6 U& a3 l0 x# j( b1 e

" u. ]5 \5 X, I9 m; H6 V* Q
福利一:新品学习驿站|免费申领20份板卡
聚焦2026年ST重磅上线的全新产品线,深耕新品核心优势、解锁落地应用场景。完成新品资料学习,留言分享学习感悟与应用思路,即可参与板卡抽奖.
活动规则
点击学习下方各产品线官方新品资料,在本帖评论区回复新品资料截图+产品学习感悟+落地应用设想.+3个技术问题提问(活动结束一一解答)
9 W6 I0 m' g; I# q" w$ H
示例:我学习了STM32C5新品资料+学习感悟+这款入门级MCU搭载Cortex-M33内核、40nm先进工艺,兼顾低成本与高性能,可广泛应用于智能家居小家电、小型工业传感器、消费电子控制模块等场景,性价比优势突出+问题①STM32C5 对比 G0/C0 优势在哪,新项目是否直接替换?问题②STM32C5 只能用 CubeMX2,旧版 CubeMX 打不开工程吗?问题③STM32C5低功耗表现如何?
& @+ _' N; k& z8 w/ x
产品系列
内核
主频
核心存储
核心特色
主打应用场景
STM32WL3R
Cortex-M0+
sub-GHz专用
Flash/RAM按需配置
6路唤醒引脚、nA级功耗、多sub-GHz频段、遥控专用精简外设
无线遥控器、智能家居低功耗交互
STM32C5
Cortex-M33
144MHz
最高1024KB  Flash / 256KB RAM
CoreMark 593、集成ETH/OctoSPI/FDCAN、宽温-40~125℃
成本敏感型工控、物联网通用主控
STM32U3(U3B5/3C5)
Cortex-M33
超低功耗架构
最高2MB  Flash、近阈值电压
HSP硬件加速、四倍能效、边缘AI/DSP优化
可穿戴、医疗、工业传感器、边缘AI
STM32H5F/E
Cortex-M33
250MHz
4MB双区Flash / 1504KB RAM
Chrom-ART2图形加速、JPEG硬解码、RGB接口
中高阶GUI、智能家居
IIS3DWB10IS
3轴数字振动传感器,集成 ISPU
2048 槽位 FIFO
超宽带宽、低噪声、支持边缘AI/实时振动分析
工业振动监测、状态监测、预测性维护、恶劣环境传感
Stellar  P3E 系列MCU
4× Cortex®‑R52+ + 1× Cortex®‑M4
Up to 500 MHz
Up to 19.5 MB xMemory + 1.8 MB SRAM
虚拟化、安全、OTA、AI  加速、车规高性能整合 MCU
汽车 E/E  架构、ZCU、域控制、中央计算、电气电子整合
]( O* g3 i7 r3 i5 P* f' ^' U" h
/ e3 a" C$ v6 L; Y* e
活动奖励:
, C" A0 `3 D/ y0 {, _; V
7.png ! _4 g5 K. L5 D- d4 _% L% X
6 O) h  ^% x: s' |6 T

9 W: p+ D$ _. H2 J
福利二:视频打卡学习|10份礼品免费送
深耕实战技能,打卡精进成长!精选2026年ST官方最新课程、软件使用教程、行业解决方案视频,每日打卡学习、分享实战心得,轻松提升开发能力,赢取硬核开发装备。

% E/ _1 g3 s8 l4 V3 s5 J% t. b
活动规则
任选下方1-2个官方视频内容学习,以单帖连载形式记录学习心得,每日在自己的主题帖评论区跟帖更新心得即可,无需重复开帖。
: E) k; k6 {; C" t7 t, ?, L
5 G" E; I+ Q' [2 Y! W* @( l7 ?; y. P
产品
视频
STM32
电源电力
汽车应用方案
0 S# J$ g( c( K+ d) H5 D6 n
活动奖励:
$ f; ?/ A7 L  U
5 r8 i: |) u& r) @. @3 S& g5 ^
* I. R* q2 N! a: Z1 O
6 j" t7 Q/ P" Y8 C0 Y: o
福利三:雨露均沾·逢7狂欢|50份豪礼持续放送
七月盛夏,福利不停!开启双重逢7专属活动,卡点抽奖赢好物、发帖深耕领高端板卡,人人有机会,越分享越幸运!

' `, u; R+ R8 f1 @7 x
① 口令卡点抽奖(每日可参与)
活动规则:7月所有工作日,每日07:00、17:00两个时间点,在本帖下方卡点回复专属口令,每个时间点首位成功回复用户即可中奖。
专属口令:ST中文论坛年中大放送
活动奖励:777论坛积分、10元京东卡、ST定制咖啡杯、绿联充电魔盒、定制周边等(随机发放)
温馨提示:每个ID累计最多中奖2次,杜绝刷帖、恶意卡点行为,违规取消中奖资格。
9 Z9 H/ U; N8 J: M: z, V7 ^) y' z
② 逢7发帖赢大礼(先发先得、审核通过即获奖)

2 k3 X) G5 B/ X5 @# ~; R
发帖规则:活动期间,在论坛首发(转载自己别的平台发布的不算)发布原创开发经验、项目实战案例、避坑技巧、应用笔记、新品测评等优质技术帖,内容原创真实、干货充足,经管理员审核通过即可累计数量,奖励不叠加,按最高档位发放。可优先报名:提交我的任务列表.

: h/ V, O4 ]! ?' Q+ R+ L
阶梯奖励(数量有限,从优先得)
•        7月7日前,累计发布3篇优质帖(限10人):赠送 氮化镓充电套装 1套
•        7月17日前,累计发布5篇优质帖(限3人):赠送二合一示波器 1个
•        7月27日前,累计发布7篇优质帖(限2人):赠送 16G DDR4内存条1块

  }% R5 f1 |( T# e

: [: C0 }( b( s5 v. O0 ^

! e2 E5 A8 N8 T8 {2 f: i( }( n7 p% U" |) a- r" C
彩蛋一:【深圳线下活动】无线连接与安全技术研讨会2026,坛友参会福利加倍
坛友从下方二维码或者链接报名后参会,现场前台找工作人员回复【ST中文论坛参会】,即可获得精美礼品一份!

# f8 N. I! D4 m5 I3 y
彩蛋2:7月还为大家准备了适合做GUI的板子,欢迎大家前来申请,评论区留下你的计划吧!
$ X9 R: P" h) w! K1 f- }
! a$ p) B$ {* l! K: `, I  P( Q
彩蛋3:7月更有STM32C5板卡评测等你,看看有什么不一样~
彩蛋4:悄悄话~:本期活动如果参与度达到777楼,活动结束后增加一轮大转盘抽奖!

6 D" R$ @* t% M( \9 q2 [, V

- k- l2 @$ n1 N$ v1 H

- a' Y4 ~- }5 r. p) v

点评

我学习了 STM32H5F/E 的新品资料。这***芯片给我印象比较深的是,它除了性能提升之外,还加入了图形加速功能,可以更流畅地驱动显示屏。  发表于 2026-7-4 14:03
2 收藏 2 评论422 发布时间:2026-7-1 01:09

举报

422个回答
BEEE 回答时间:2026-7-10 17:33:38

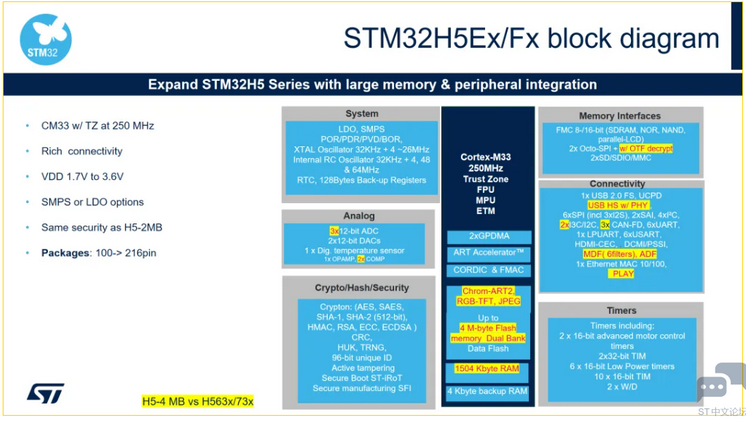

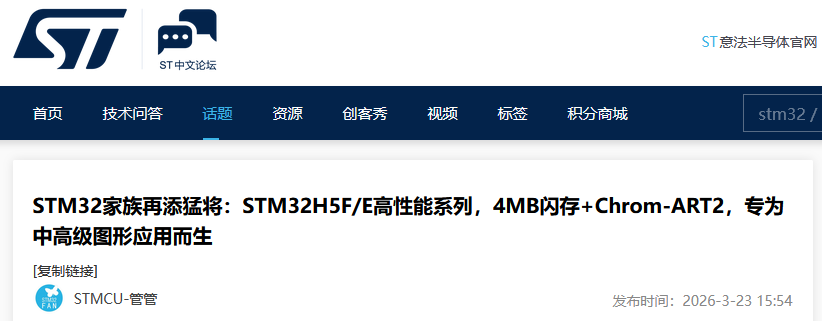

我学习了新品STM32家族再添猛将:STM32H5F/E高性能系列,4MB闪存+Chrom-ART2,专为中高级图形应用而生:意法半导体STM32H5系列迎来重磅升级,全新STM32H5-4MB高性能微控制器基于Arm®Cortex®-M33内核,在性能、安全、外设、图形处理等多方面实现了突破。最高4MB双区Flash超强内存配置与进阶图形处理能力为核心优势,精准匹配中高级GUI应用开发需求。

无需外挂外部RAM/Flash即可实现单芯片图形应用部署,内存拓展性优异,既支撑主流中尺寸显示屏的高画质显示,外接存储后更可实现更高分辨率图形呈现。全新升级的Chrom-ART2图形加速器搭配主流RGB-TFT显示接口,大幅简化中阶图形应用开发流程,带来更流畅的操作体验,成为智能家居、工业控制等中阶图形界面应用的理想之选。

硬核硬件架构,性能兼容双升级: STM32H5-4MB搭载250MHz Cortex-M33内核,内存配置迎来跨越式升级:最高4MB双区Flash、1504KB RAM,搭配4KB备份RAM与16扇区数据Flash,指令/数据缓存同步提升至16KB/8KB,对比前代性能大幅提升。

外设配置堪称“全能”,集成丰富模拟与数字外设、通信接口,轻松对接各类外部存储设备;新增PLAY可编程逻辑阵列、CORDIC和FMAC数学加速器,进一步强化硬件运算与定制化能力。封装提供100-225引脚多规格选择,适配不同产品空间布局,且STM32H5E4/F4x型号与前代STM32H56x/73x引脚完全兼容,助力客户产品无缝升级迭代。

作为STM32H562/63/73x的升级款,STM32H5-4MB(E4/F4/E5/F5)在保留核心硬件优势的基础上,完成内存、安全、外设、图形处理等全维度升级,实现兼容与体验的双重提升。

超强图形处理,单芯片玩转高画质显示

图形处理能力是STM32H5-4MB的最大亮点,全新Chrom-ART2图形加速器搭配TFT-RGB接口、JPEG硬件解码,完美适配各类图形界面应用,还能大幅降低开发成本、释放CPU性能 :利用内部SRAM作为帧缓冲区,仅靠4MB内部Flash即可完成完整GUI开发,无需额外外挂存储;将CPU从通用图形操作中解放,使其专注核心业务处理,提升系统整体运行效率。

Chrom-ART2给图形体验带来的升级体现在三大维度:

图形效果更丰富

  • 支持1/4096至4095/4096超精细缩放比例,搭配最近邻滤波满足各类图形变换需求;
  • 配备模板缓冲区与独立A1/A2/A4/A8 alpha通道,实现字体纹理化;
  • 支持90/180/270°旋转、翻转和镜像。

图像绘制更智能

  • 增强调色板管理,支持任意RGB格式的调色板,大幅减少图标存储占用;
  • 优化字体管理,新增A1/A2模式,支持像素级精准定位和字体局部绘制;
  • 支持更智能的JPEG解码,可在图像中任意起止绘制;
  • 支持更多色彩格式:新增ARGB2222等多种色彩格式,支持ARGB/BGRA字节序控制。

自动化执行更高效

  • 支持线性命令列表和环形缓冲区提交,可将一系列图形操作组装为命令列表,脱离CPU自主执行;
  • 提供4个触发器,支持系统同步和调试,可通过软件、调试事件等多种方式触发,还能发起中断和DMA请求,实现图形操作与其他外设的无缝协同。

在分辨率支持方面,该MCU可实现内外部内存的灵活适配:仅用内部SRAM即可支持最高600×480p显示,搭配外部RAM扩展后分辨率可提升至1024×600p,适配3.5英寸至5英寸及以上多种显示屏,覆盖入门到中高端带屏设备需求。

安全体系再升级,开发更安心

ST为STM32H5-4MB打造了行业前沿的全链路安全防护体系,目标通过SESIP3和PSA Certified Level 3认证。同时,ST还提供一站式SoC安全服务,能实现与云服务器的快速注册,让客户无需从零搭建安全体系,大幅降低安全开发成本。

该系列包含E5、E4、F5、F4四款子型号,均标配4MB Flash与1504KB RAM,区别在于是否搭载USB HS PHY和硬件加密模块,客户可根据自身安全需求与接口配置灵活选型。

开发工具一步到位

为方便客户快速开展开发工作,STM32H5-4MB配备两款专属开发板,覆盖从原型开发到全功能验证的全流程需求。

NUCLEO-H5E5ZJ主打高性价比,搭载144引脚MCU,集成USB HS、以太网、Arduino uno接口,满足基础开发与调试需求;STM32H5F5J-DK 为多连接性开发套件,搭载225引脚MCU,集成USB、以太网、MicroSD、480x272显示屏,搭配512Mbit Octo-SPI Flash、音频模块及多种扩展接口,可全方位验证外设、图形、连接等所有功能,助力客户快速完成评估、原型设计与产品开发。

40nm工艺定调性价比,4MB闪存解锁图形新可能!STM32H5-4MB性能、安全、图形、外设全在线,开发套件一步到位,多领域适配无压力,中阶图形应用开发,选它就对了!

学习感悟:

STM32H5-4MB搭载250MHz Cortex-M33内核,40nm工艺,最高4MB双区Flash、1504KB RAM,搭配4KB备份RAM与16扇区数据Flash,指令/数据缓存同步提升至16KB/8KB,在智能家居、工业人机界面、家电显示等场景中,中高级图形应用正成为MCU的新战场。

问题①STM32H5系列是否直接替换F7?

问题②STM32H5系列能用CubeMX和 CubeMX2创建工程吗?

问题③STM32H5系列封装有哪些?

〃聪聪哥哥 回答时间:2026-7-29 20:08:26


初次接触STM32C542RC,最直观的感受是它打破了“入门级=性能妥协”的固有印象。按照ST官方的定位,STM32C5系列主打成本敏感型应用,但它的配置却远不止“够用”二字。

性能上的“降维打击”。STM32C542RC搭载了Cortex-M33内核,主频达到144 MHz,CoreMark跑分593分,据称性能可达市面上典型Cortex-M0+器件的三倍。它还集成了FPU和DSP指令集,这在以往同价位的“入门级”MCU中几乎不敢想象。这意味着它不仅能胜任常规控制和通信,还具备了处理音频、小型算法和复杂数学运算的能力。

“极简主义”的设计哲学。在性能飞跃的同时,ST有意识地简化了这颗芯片的使用门槛。它没有实现TrustZone,内部时钟系统也被大大简化——引入了PSI(可编程速度内部振荡器)作为高频时钟源,配置时钟不再需要手动调整复杂的PLL参数,只需选择100/144/160 MHz等预设档位即可。这对工程效率的提升非常友好,让开发者能更聚焦于应用逻辑,而非底层寄存器配置。

成本与功能的精妙平衡。STM32C542RC配备256 KB Flash和64 KB SRAM,支持双Bank Flash(可实现在线升级),并提供AES、HASH、TRNG等硬件安全模块。这些特性显示它并非为极简玩具而生,而是为承担实际产品中的安全通信和数据保护职责做好了准备。

落地应用设想

基于STM32C542RC的特性,我认为它非常适合应用于以下场景:

工业现场CAN FD总线数据记录与网关

产品上有2个FDCAN接口,非常适合作为工业设备间CAN FD总线的数据记录器或协议转换网关。配合144 MHz主频和DSP能力,可以实时处理总线上的大量数据,进行滤波、分析和存储,并将数据通过USB或UART上传至上位机。Cortex-M33内核的MPU和AES加密模块,能够为关键工艺参数的数据传输提供安全保障。

成本敏感的楼宇自动化控制器

在智能楼宇中,需要控制灯光、暖通、门禁等大量节点。STM32C542RC集成的I3C(新一代串行接口)、SPI/I2S和多个UART,可以同时挂载多种传感器和执行器。其低功耗模式(Sleep/Stop/Standby)配合内部高精度HSI(±1%精度),在保证实时响应的同时降低整体能耗。64 KB SRAM和64 KB用户数据Flash也足以存储运行日志和配置参数。

便携式手持检测设备原型机

利用NUCLEO-C542RC开发板可快速搭建一款手持环境监测仪的原型。通过板载Arduino接口连接各类传感器(温湿度、PM2.5、气体传感器),利用12位ADC采集数据,通过Cortex-M33的DSP/FPU进行现场数据滤波和校准计算,最终通过USB或FDCAN将数据上传。集成AES和HASH硬件加速器,可以轻松实现数据的加密存储和安全通信。

三个技术问题提问

关于PSI时钟源的安全性和精度:STM32C542RC引入了PSI作为简化配置的高频时钟源,它基于HSI或HSE参考时钟生成。从实际产品设计的角度,如果完全依赖内部HSI作为PSI参考(省去外部晶振以降低成本),在-40°C的极端低温或105°C以上高温环境下,系统时钟的长期频率漂移和抖动是否会影响FDCAN和USB通信的位时序要求?硬件手册中是否有针对这种应用场景的时钟校准或监测机制建议?

关于双Bank Flash的在线升级实现:芯片支持256 KB双Bank Flash,可实现“读-写”模式下的无缝固件升级。对于没有独立外部存储器的产品,在进行双Bank切换时,如果升级过程中发生意外断电,是否有可靠的“回滚”机制?例如,是否有硬件标志位自动判断新Bank的固件校验失败后,强制从另一个Bank启动的硬件级保障?

关于安全模块的密钥管理:芯片集成了AES和HASH硬件加速器,但对于密钥的安全存储和管理,文档中提到“96位唯一ID”和“读保护”(RDP)。在实际产品中,是否支持将对称密钥直接烧录到OTP(一次性可编程)区域中,并通过某种硬件机制防止CPU软件直接读出该密钥,仅允许AES外设通过专用总线访问?

哦豁。。。 回答时间:2026-7-25 18:50:11


产品学习感悟

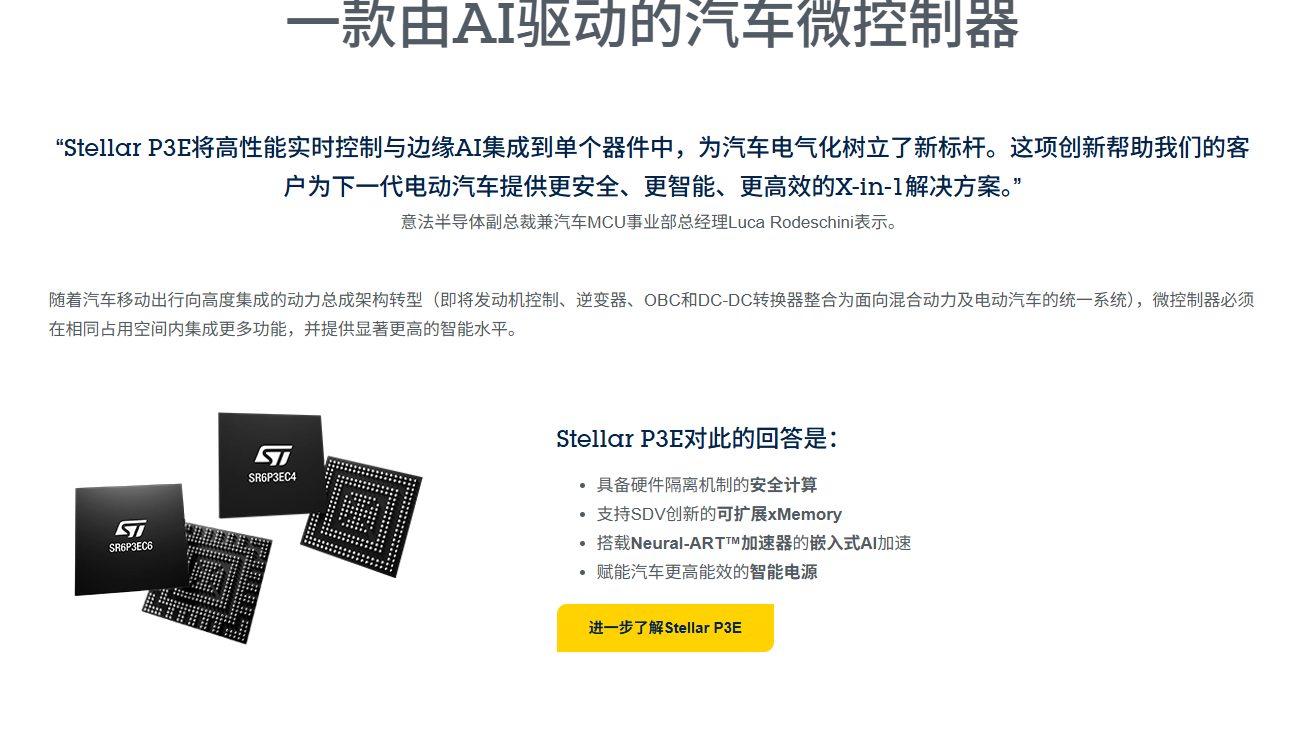

Stellar P3E 最让我印象深刻的,是它打破了传统 MCU 仅作为“执行者”的局限,通过引入 NPU(神经网络处理单元)和 PCM(相变存储器),将其升级为具备“思考能力”的智能控制器。

1、传统动力总成控制通常是基于预设查表或固定算法的响应式控制。Stellar P3E 集成的NPU使得 MCU 能够在边缘侧直接运行 AI 模型。这意味着控制器不再只是机械地执行指令,而是能处理复杂的多传感器数据流,实现如“虚拟传感器”和“预测性维护”等高级功能。这种将 AI 推理速度提升 20 倍且达到亚毫秒级的能力,对于实时性要求极高的汽车动力系统来说,是质的飞跃。

2、引入 AI 往往伴随着对功能安全(ISO 26262)的担忧。Stellar P3E 基于Arm Cortex-R52+内核,并保持了 ASIL-D 等级,这说明 ST 在架构设计上成功地将 AI 工作负载与关键实时控制任务进行了硬件隔离。这种“既要 AI 算力,又要最高等级安全”的设计思路,是车规级芯片未来的必经之路。

落地应用设想

结合文中提到的“虚拟传感器”和“预测性维护”功能,我设想了一个具体的落地应用场景:电动汽车牵引逆变器的智能热管理与寿命预测系统 。

痛点: 目前,逆变器的温度监测主要依赖少量的物理温度传感器(如 NTC 热敏电阻)。然而,IGBT 或 SiC 模块内部的结温(Junction Temperature)是物理传感器难以直接测量的,且传感器本身存在故障风险。过热往往是导致功率模块失效的主要原因。 解决方案: 利用 Stellar P3E 的 Neural-ART™ NPU 构建一个“结温虚拟传感器”。 数据采集:利用 MCU 丰富的 ADC 通道,实时采集逆变器的电压、电流、开关频率以及散热器温度等易测物理量。 AI 推理:在 NPU 上部署训练好的神经网络模型。该模型根据实时电气参数,以亚毫秒级的速度推算出功率模块内部的实时结温。 自适应控制: 正常运行:基于推算的结温,动态调整 PWM 开关频率,在不超温的前提下最大化输出效率。 异常预警:结合“预测性维护”算法,分析结温变化的趋势。如果发现热阻异常升高(可能意味着导热硅脂老化或焊层疲劳),提前向整车控制器发送维护请求,防止灾难性故障。

3个技术问题提问

为了更深入地评估 Stellar P3E 在实际开发中的可行性,我有以下三个技术问题: 1、关于 NPU 的工具链兼容性: 文中提到支持从 TensorFlow Lite、Keras、ONNX 导入模型。请问在实际部署到 Neural-ART™ 加速器时,对于算子的支持覆盖率如何?如果模型中包含 NPU 不支持的特殊算子,编译器是会自动将其回退到主 CPU (Cortex-R52+) 上运行,还是需要开发者手动拆分模型? 2、关于 PCM 存储器的写入性能: 虽然 PCM 提供了比 Flash 更高的密度和耐用性,但在进行频繁的数据记录(例如用于预测性维护的故障前兆数据记录)时,其写入延迟和吞吐量表现如何?是否支持类似 EEPROM 的字节级写入,还是必须像 Flash 一样进行页或扇区擦除? 3、关于功能安全与 AI 的隔离机制: Stellar P3E 宣称达到 ASIL-D 等级。当 NPU 正在进行高负载的 AI 推理(可能会产生大量热量和功耗波动)时,硬件隔离机制如何确保同一芯片上的 Cortex-R52+ 内核运行的实时控制任务(如电流环控制)不受干扰,依然能满足确定性的实时响应要求?是否有具体的干扰测试数据或架构说明?

ghostfire119900 回答时间:2026-7-1 07:59:02

ST中文论坛年中大放送

A峰A 回答时间:2026-7-1 08:01:43

ST中文论坛年中大放送

凤凰息梧桐 回答时间:2026-7-1 08:02:12

活动来了

凤凰息梧桐 回答时间:2026-7-1 08:03:12

ST中文论坛年中大放送

Bowen1028 回答时间:2026-7-1 08:26:06
ST中文论坛年中大放送
〃聪聪哥哥 回答时间:2026-7-1 08:28:22

ST中文论坛年中大放送

Qiuxiaoxiong 回答时间:2026-7-1 08:49:22

来了

短笛君 回答时间:2026-7-1 08:53:18


学习感悟:

STM32U3 是一款面向高性能、安全和联网应用的新型 MCU。相比普通控制类 MCU,它不仅具备更强的处理能力和更丰富的外设资源,还集成了 HSP ,在安全启动、密钥保护、加密认证和固件防护等方面更有优势。

这款 MCU 适合智能家居中控、工业网关、边缘采集设备、消费电子主控、带安全认证的联网终端等场景。对于需要长期维护、远程升级、安全通信和数据保护的新项目,STM32H3B5 的综合价值会更突出 问题①:STM32U3 相比传统 H7/F4/G4 系列,核心优势体现在哪?新项目是否适合直接选型? 问题②:STM32U3 集成 HSP 后,开发流程和传统 MCU 有哪些不同?后续是否支持Cubemx2和HAL2 问题③:STM32U3 在高性能和低功耗之间如何平衡?适合电池供电设备吗?和HSP的能耗比如何具体量化测试

李康1202 回答时间:2026-7-1 09:09:08
ST中文论坛年中大放送
背影101 回答时间:2026-7-1 09:10:40

ST中文论坛年中大放送

lvgl 回答时间:2026-7-1 09:54:23

ST中文论坛年中大放送

patch1582 回答时间:2026-7-1 10:37:29

ST中文论坛年中大放送

A0dy 回答时间:2026-7-1 10:55:46

我学习了STM32WL3R的新品资料,了解到这款芯片是针对无线遥控场景深度定制的专用 SoC ,区别于传统通用无线 MCU “功能堆砌” 的设计思路,完全围绕遥控器行业四大痛点做精准优化,而且WL3R射频发射功耗仅10mA,完全匹配消费类遥控长期待机需求!

可以应用在智能家居多功能灯光 / 窗帘遥控器,6路唤醒引脚分别分配灯光开、灯光关、亮度加、亮度减、窗帘开、窗帘关6个核心按键,剩余GPIO搭配矩阵扫描拓展模式切换、定时等辅助按键;

1、STM32WL3R 对比同系列通用款 STM32WL33,除唤醒引脚、外设删减、新增超深度停止模式外,射频底层寄存器、射频调制驱动代码是否完全兼容,原有 WL33 射频工程能否直接移植复用?

2、STM32WL3R仅QFN32 5×5mm一种封装吗?

3、Ultra-DeepStop模式下6路唤醒引脚是否全部可用,该模式下RTC、LPUART等外设能否同步运行?
