STM32U3再添新成员，强大的HSP硬件信号处理器赋能DSP和边缘AI（文末抽奖）

[复制链接]

STMCU-管管发布时间：2026-3-20 13:11

文章
文章封面:
文章简介:	2025年3月，意法半导体推出超低功耗STM32U3 MCU系列，直击物联网设备电池续航的核心痛点。STM32U3基于Arm® Cortex®-M33内核，能够满足智能应用中对功耗和性能最严苛的要求，这些应用涵盖可穿戴设备、个人医疗设备、家庭自动化系统以及工业传感器等领域。

2025年3月，意法半导体推出超低功耗STM32U3 MCU系列，直击物联网设备电池续航的核心痛点。STM32U3基于Arm® Cortex®-M33内核，能够满足智能应用中对功耗和性能最严苛的要求，这些应用涵盖可穿戴设备、个人医疗设备、家庭自动化系统以及工业传感器等领域。卓越的能源效率，强化的安全性能，丰富配置与灵活选择，这三大突出特性使STM32U3在超低功耗领域极具竞争力。

最近，STM32U3系列再添新成员，新品STM32U3B5/3C5延续了STM32U3系列的近阈值电压设计，这一设计为该系列带来四倍能效提升；同时搭载强大的硬件信号处理器（HSP），并将存储容量翻倍提升至2 MB，显著强化数字信号处理和AI加速能力，成为边缘AI创新应用落地的加速器。

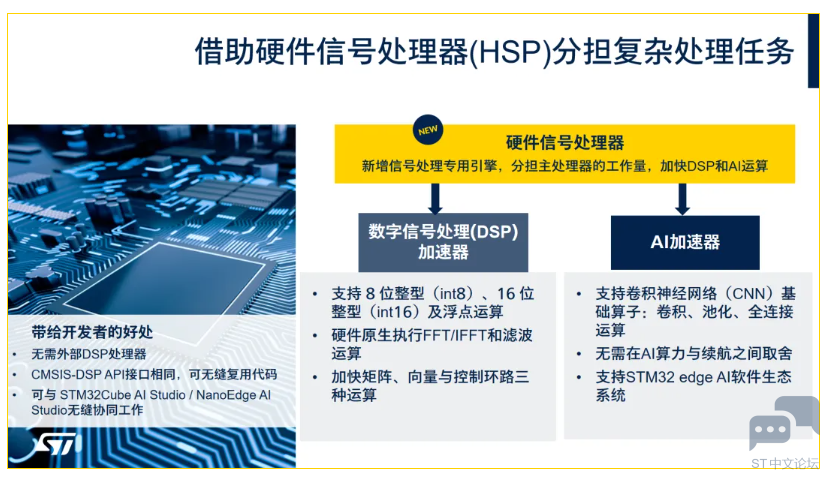

STM32U3B5/3C5新增的HSP是一款嵌入式信号处理器，可对特定运算任务实现硬件加速，能够显著分担CPU负载，并提升数字信号处理（DSP）与人工智能（AI）的运算性能。在DSP层面，它支持整型和浮点运算，可在硬件级完成FFT/IFFT、滤波等操作，并加速矩阵、向量与控制回路计算；在AI层面，支持卷积、池化、全连接等CNN核心算子，有效平衡智能性能与续航能力，并由完整的STM32边缘AI软件生态提供支持。开发者无需外接DSP，可直接复用CMSIS‑DSP接口，与STM32Cube AI Studio、NanoEdge AI Studio无缝协同，大幅提升开发效率与系统整体表现。

依托HSP带来的算力跃升，STM32U3不仅推动现有各应用的智能化升级，更解锁了更多全新场景。在工业领域，可实现异常检测、预测性维护、智能存在检测；在计量领域，支持滤波和FFT等信号处理；在医疗领域，可应用于心电图、血压、血氧饱和度等健康监测设备；在消费电子领域，能实现人体活动识别、关键词唤醒、流式唤醒词、AR眼镜等智能化功能。HSP的加入，让各领域设备的智能化水平和信号处理能力实现质的飞跃，充分挖掘边缘端智能应用潜力。

硬核HSP实现DSP性能与能效双碾压

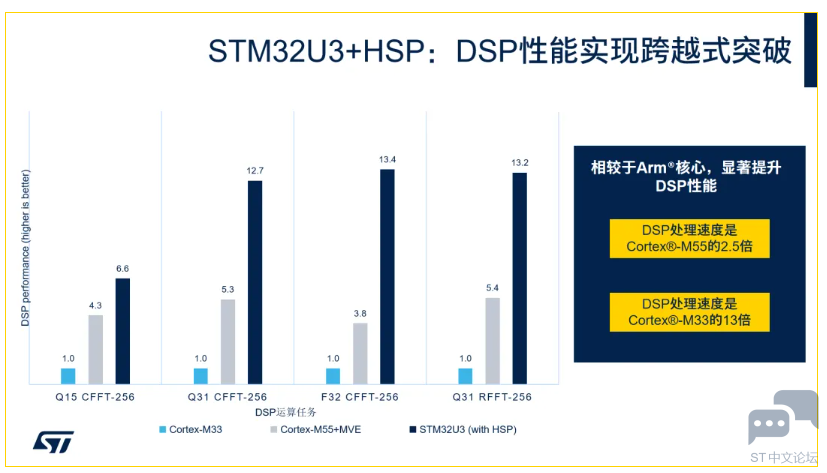

在数字信号处理性能上，STM32U3的HSP展现出压倒性优势。以 Q15 CFFT-256、Q31 CFFT-256、F32 CFFT-256、Q31 RFFT-256四大核心运算为测试基准，HSP的性能分别是Cortex-M33的6.6倍、12.7倍、13.4倍、13.2倍，即使是相较Cortex-M55并启用MVE指令集，HSP仍保持高达2.5倍的领先优势，表现远超传统Arm内核DSP能力。在DSP效率层面，HSP在高强度信号处理任务中，也依然能够维持超低功耗，实现性能与功耗的深度协同优化。

STM32Cube AI Studio + HSP：

AI性能跨越式提升

STM32Cube AI Studio是部署AI模型至STM32的核心工具，提供桌面版与在线版双版本，满足不同开发习惯与场景需求。桌面版支持两大开发路径：优化自有神经网络模型，或直接调用ST Edge AI模型库；兼容PyTorch、TensorFlow、Keras、MATLAB等主流框架，通过ONNX导入模型并生成针对STM32优化的部署代码，同时无缝对接STM32Cube生态并支持命令行操作。在线版则提供REST API及基准测试能力，兼顾灵活性与性能评估需求。

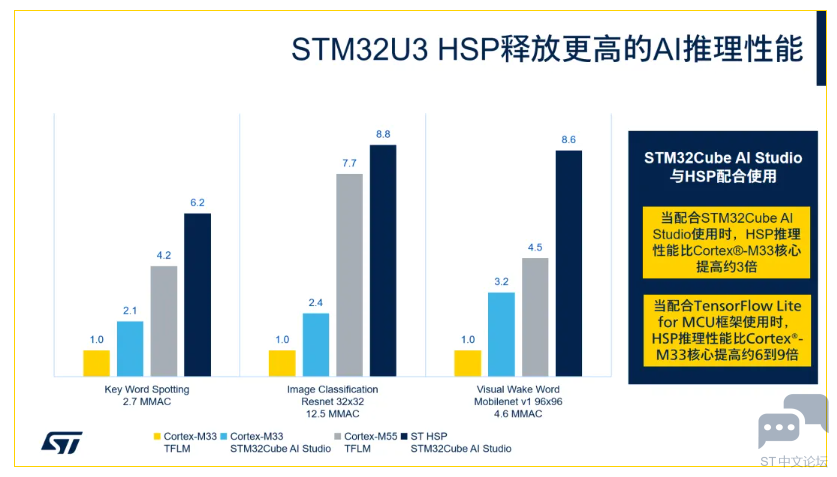

当STM32U3 HSP与STM32Cube AI Studio协同工作时，可释放出更强的AI推理性能。以关键词唤醒、图像分类、视觉唤醒词三大典型场景为例，HSP+STM32Cube AI Studio组合的性能分别是Cortex-M33+TFLM的6至9倍、Cortex-M33+STM32Cube AI Studio的3倍，并显著超越Cortex-M55+TFLM方案，充分展现HSP在轻量级AI应用中的强劲加速能力。

硬件配置全面升级，

全系列梯度布局适配多元需求

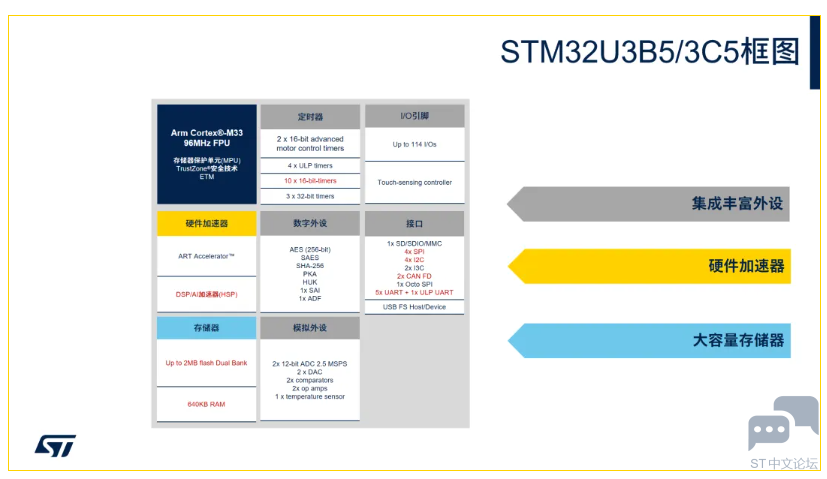

新品STM32U3B5/3C5延续搭载96 MHz Arm Cortex-M33内核，集成FPU、MPU、TrustZone与ETM，在STM32U375/385基础上实现多项硬件升级，显著提升性能与实用性：

新增DSP/AI加速器（HSP），算力实现质的飞跃；
16位定时器从5路增至10路，计时与控制能力更强；
双区闪存从1MB翻倍至2MB，RAM从256KB扩至640KB，存储资源加倍；
外设配置升级：4路SPI、4路I2C、2路CAN FD、1路Octo SPI、5路UART+1路超低功耗UART，连接能力更丰富；
I/O数量最高达114路，充分满足复杂硬件设计需求。

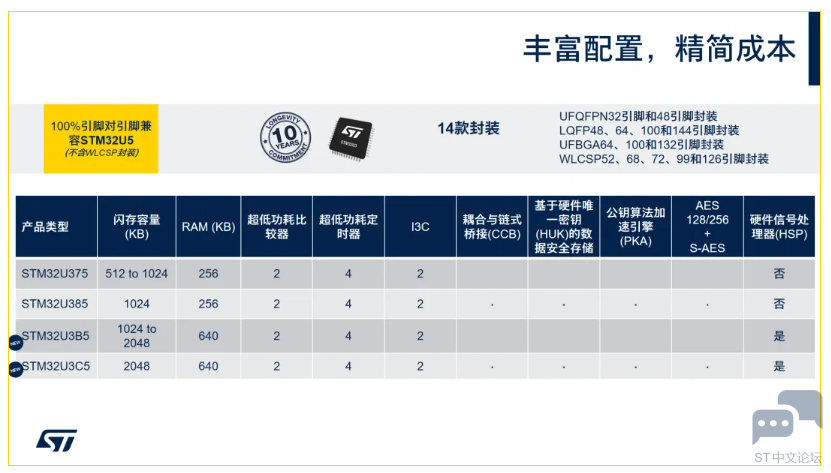

目前STM32U3系列共包含STM32U375、STM32U385、STM32U3B5、STM32U3C5四款型号，在闪存、RAM容量及基础外设（如超低功耗比较器、定时器、I3C等）方面保持一致，差异集中于安全模块（CCB、HUK、PKA、AES+S-AES）及DSP/AI加速器配置，形成清晰的梯度布局，精准匹配不同客户对成本与功能的需求。全系列除WLCSP封装外，均与STM32U5实现100%引脚兼容，提供UFQFPN、LQFP、UFBGA、WLCSP等14种封装选项，极大降低产品升级与开发成本。

全流程开发支持，加速产品落地

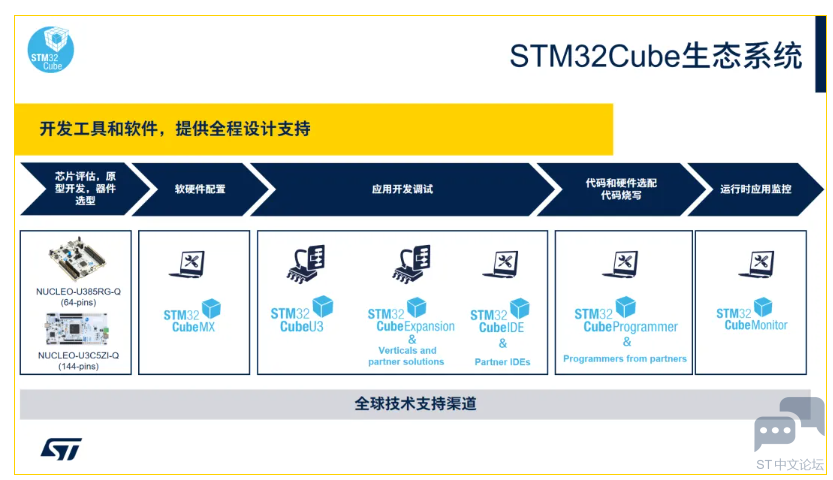

为助力开发者高效完成基于STM32U3的产品设计，意法半导体提供贯穿完整开发周期的工具与软件支持——从评估选型、原型设计、软硬件配置，到应用开发、调试、代码与硬件选项编程，乃至运行时应用监控，每个环节均有专业工具支撑。同时，依托覆盖全球的技术支持网络，开发者可获享全方位技术保障，大幅提升开发效率，缩短产品上市周期。
