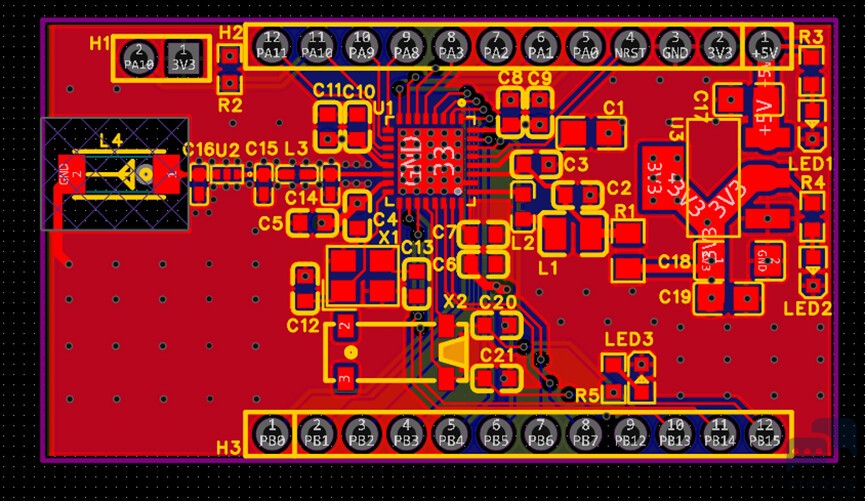

在PCB方面,选择了4层PCB,通过单独的电源平面和地平面,以带来更好的射频体验。RF从WB0引脚出来后,径直通过电感、滤波器、电容、进入天线进行发射,RF通路上通过GND过孔进行包地,位于L2的GND平面能带来更好的包地性能,天线区域多层禁止铺铜。 MCU是VFQFPN封装,底部有GND焊盘用以帮助散热,5x5的大小,布置5行5列的GND过孔阵列。GPIO除RF均引出到IO排针上,使用6mil线宽进行连接,减少信号干扰反射。 打板验证选择0416H-3313层压用来控制阻抗。外层铜厚1 oz,内层铜厚0.5oz。选择1.6厚度,绿色阻焊白色字符,沉金处理。 |
