一、STM32H7R/S HDP/HDPL时域隔离保护

1、HDP：Flash隐藏保护区

1）System Flash隐藏保护区 ①用于保护system flash中的RSS代码（例如SFI功能）或者ST-iROT代码 ②受保护区域已经预先定义，用户不可配置 2）User Flash隐藏保护区 ①HDP区（Hide Protection区）是用户可以自定义的一块User Flash上的受保护区域 ②HDP区的范围设置：通过选项字节配置HDP区 HDP_AREA_START，HDP_AREA_END分别用于定义User Flash中的HDP区的起始和结束地址 HDP区大小以256字节为单位，实际受保护区大小：(HDP_AREA_END − HDP_AREA_START + 1) × 256 3） HDP区保护使能：由HDPL隐藏保护级别控制 ①一旦保护使能，HDP区的内容在复位之前都不可访问（禁止该区域的读、写、擦） ② HDP区内容只允许M7内核访问

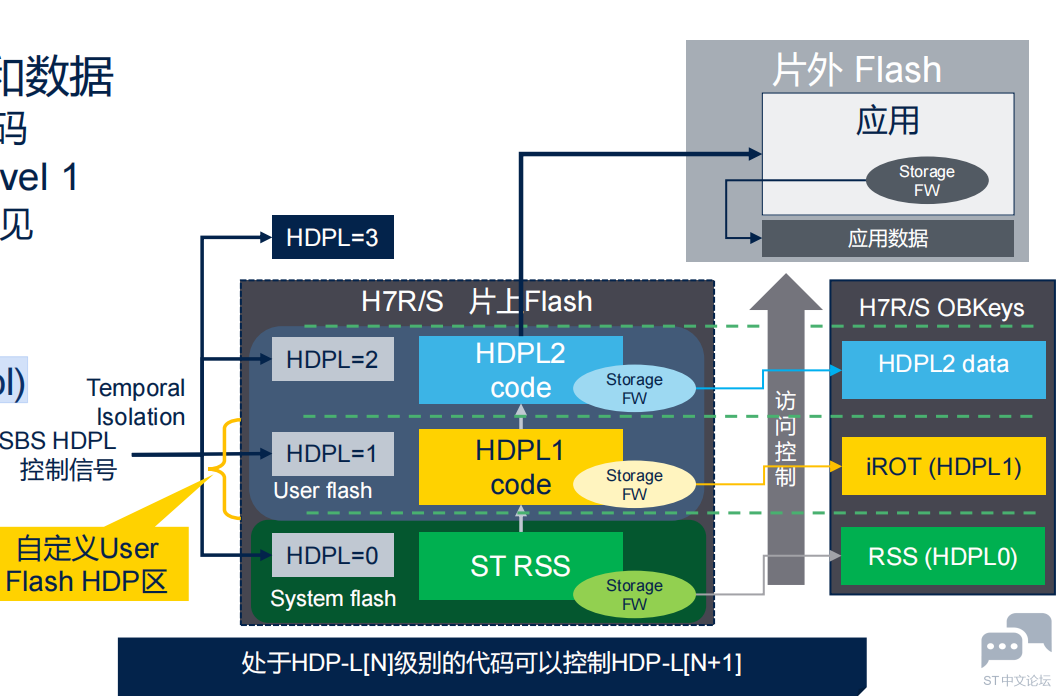

2、HDPL：HDP Level隐藏保护级别

1）HDP Level由SBS控制 ①HDPL从0到3一共四个级别 ②在一个Power Cycle中，HDPL级别只能向上增加，不能降低 2） 系统上电/复位后 ①如果从User Flash启动，则默认处于HDPL1 ② 如果从RSS启动，则默认处于HDPL0 3）系统的HDP Level影响多个功能 ①与DA相关的允许进行调试访问的级别 ②HDP区的保护开启和访问控制 ③OBK存储区的访问控制 ④SAES对HUK的密钥派生（DHUK）

3、HDP/HDPLx用于管理Code和Data的访问控制 4、HDPL保护片上User Flash中的代码和数据 1）HDPL0仅用于system flash的ST RSS代码 2）通常执行User Flash代码时HDPL处于Level 1 ①当HDPL>1， User Flash HDP保护区不可见 ②一旦保护开启，状态将保持到下次复位

5、HDPL保护片上OBK区域存储的数据: 1）Flash OB-Keys (Physical Access Control) ①3 个安全存储区域 HDPL0 ---DA-Config （保留给ST RSS使用） HDPL1 ---iROT (ST-iROT or OEM-iROT) HDPL2 ---uROT ②HDPL0-2有各自对应的OBK区 ③HDPL3没有对应的OBK区

6、HDPL保护片上User Flash中的代码和数据 1）如果通过选项字节选择从ST-iROT启动（STM32H7Sxx） ①ST-iROT将作为第一级安全启动bootloader在RSS之后首先执行 ②ST-iROT执行期间处于HDPL1级别 2）执行User Flash代码时HDPL处于Level 2 ①当HDPL>2，User Flash HDP保护区不可见 ②一旦保护开启，状态将保持到下次复位

二、HDP/HDPL的主要用途和应用场景

三、STM32H7S MCE (Memory Cypher Engine)

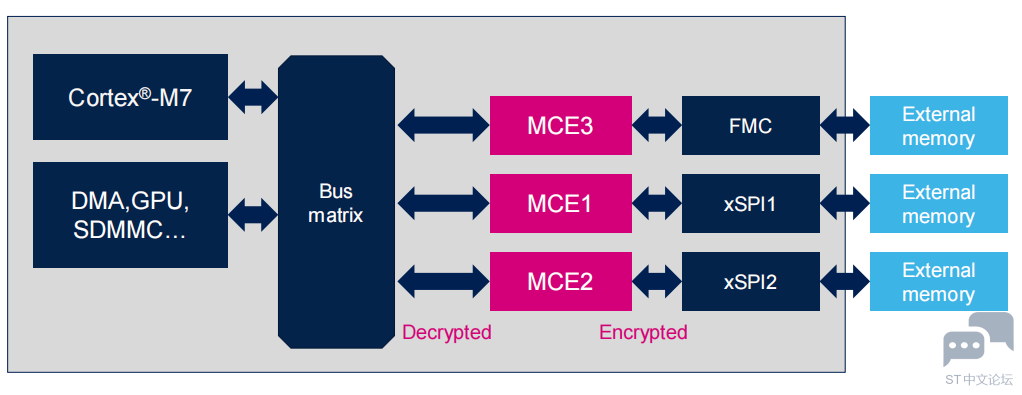

1、主要功能 ①内存映射操作模式下，MCE可实现对外部存储器数据的实时加解密 ②管理外部Memory的访问属性（特权/非特权模式访问权限，只读或读写权限） ③内置防火墙，用户可定义不同区域的加解密配置以及访问权限

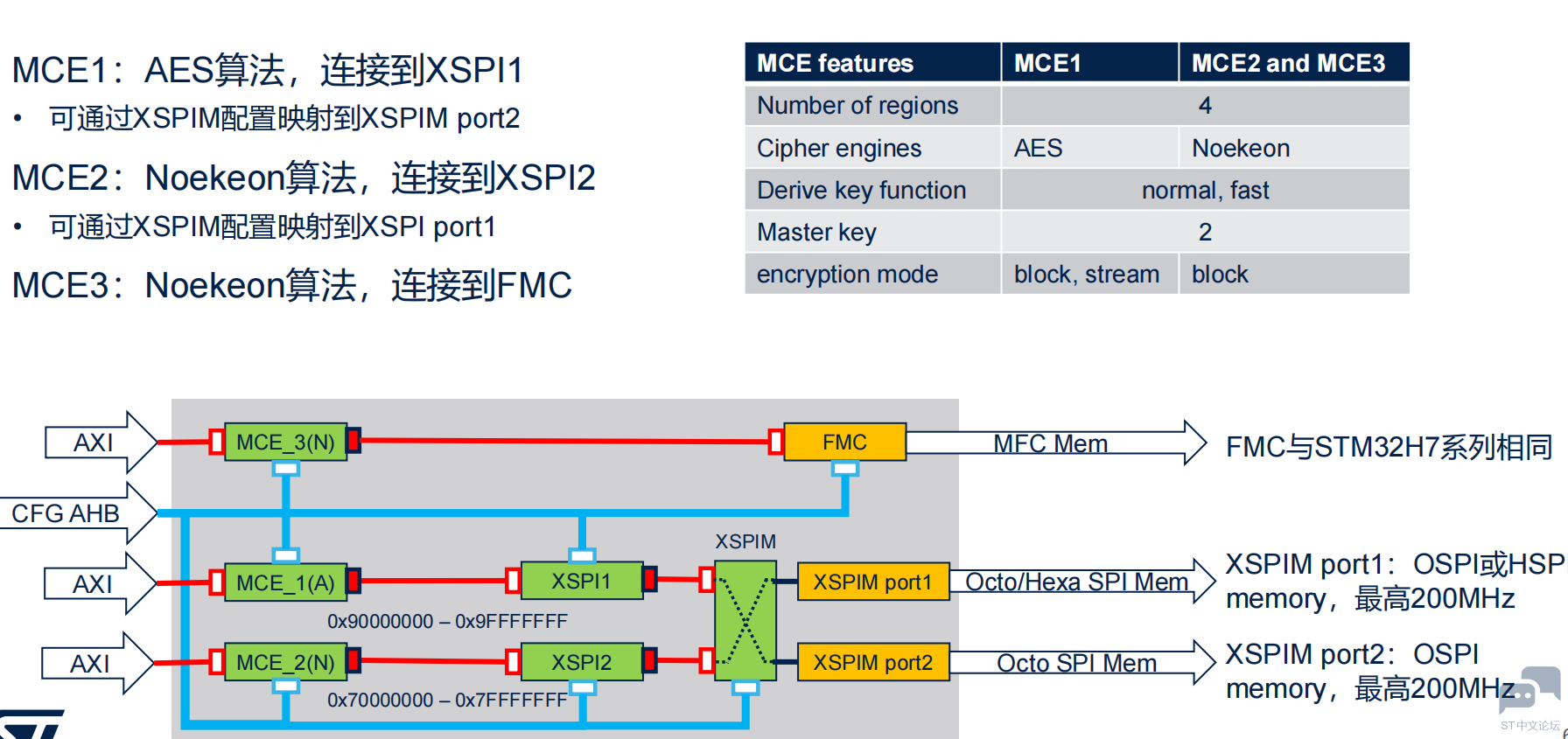

2、三组MCE单元 ①分别对应XSPI和FMC接口 ②每个MCE可以配置4个region ③MCE1采用AES块加密或流加密算法 ④MCE2/3采用Noekeon块加密算法

3、MCE主要特性 1）用于保护存储在外部Memory的代码和数据， ①例如xSPI外挂NOR Flash或PSRAM，FMC外挂SDRAM，FRAM 2）支持memory map模式的读和写，读写过程自动完成解密和加密 ① 写操作必须使用DMA，以16字节为单位 3）每个MCE可以配置4个region ①每个region可配置其memory地址段，以及访问权限（Privileged, Write） ②每个region可以选择自己的密钥(master key, fast master key, context key) 4）通过对称密钥算法加解密实现外挂Memory上数据的机密性保护 ①MCE1可以配置为AES block模式（AES-128 ECB + Key derivation）或stream模式（AEC-128 CTR） Key derivation 采用 Keccak-400算法，每两个block进行一次密钥派生，即每256位使用一个新密钥 密钥派生带有侧信道攻击防御，无比特翻转攻击，加密区的任何部分都可以随时更新 ② MCE2/3只能工作在Noekeon block cypher模式

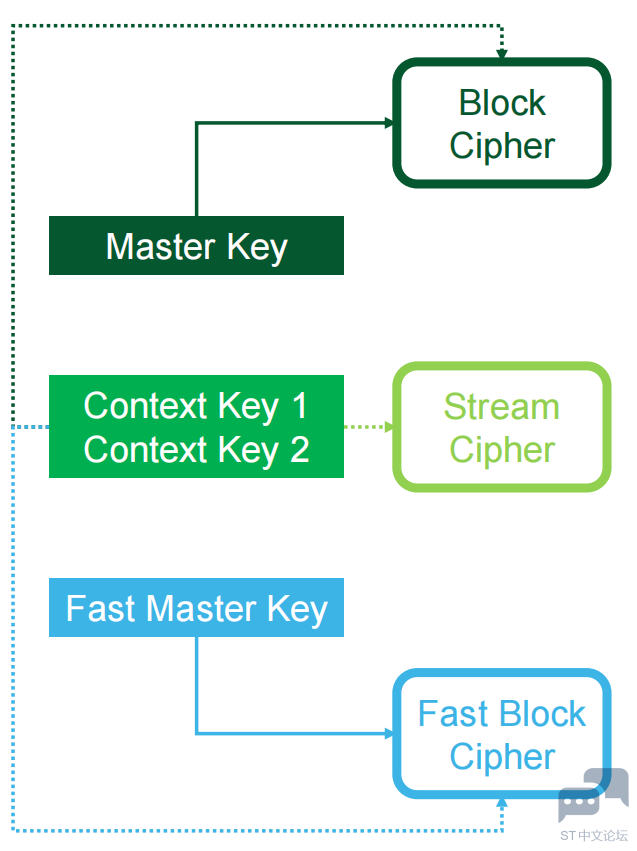

4、MCE Cipher的密钥来源与Cipher模式 1）Master Key ①每个MCE有一组Master Key ②可用于Block Cipher模式或Stream Cipher模式 2）Fast Master Key ①每个MCE有一组Fast Master Key ②可用于Fast Block Cipher模式或Stream Cipher模式 3）Context Key ①每个MCE可以定义两个Cipher Context ②每个Cipher Context对应自己的一组Key ③Context Key只用于Stream Cipher

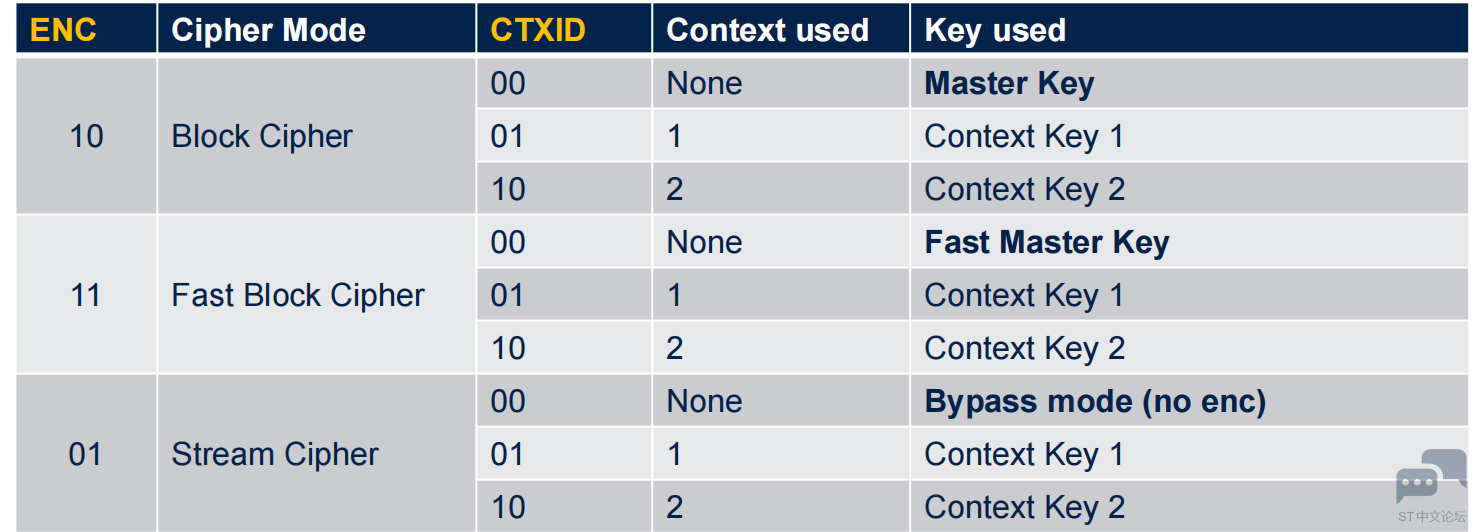

5、MCE Region Cipher 模式 & 密钥来源选择 1）Region控制寄存器： ①ENC【1:0】：选择cipher模式，CTXID【1:0】：选择Context和密钥 ②PRIV：选择是否允许非特权模式访问region定义的memory范围，BREN：是否使能base region

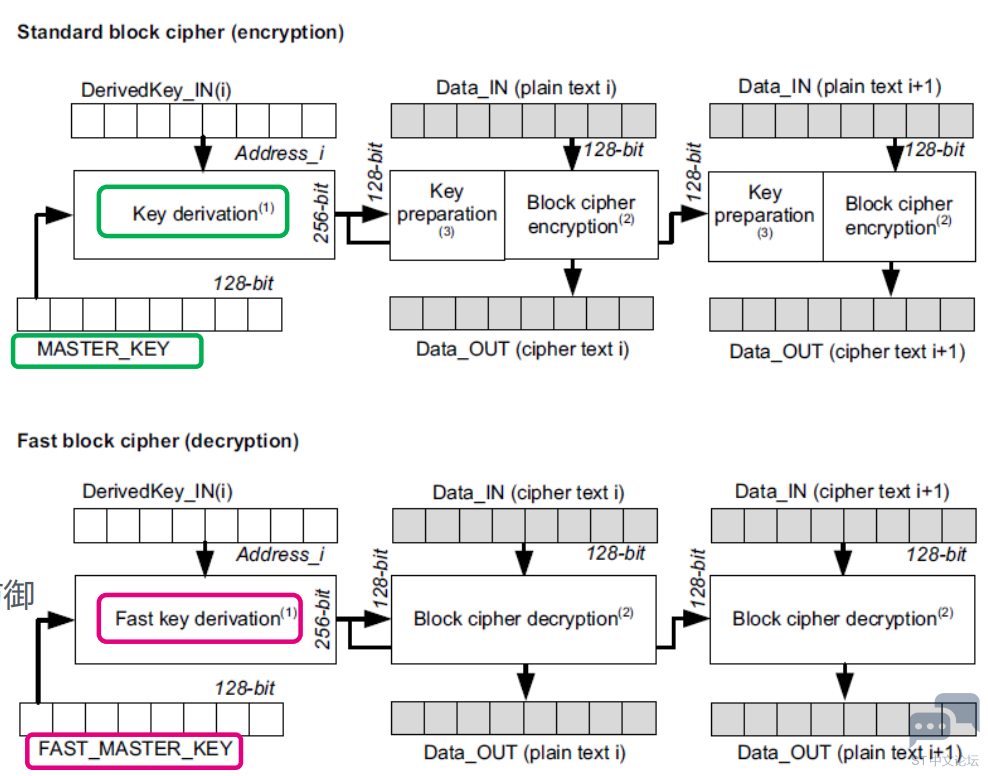

6、MCE Block Cipher 模式 1）Block Cipher模式 ①可以使用Master Key，或Context Key②AES或者Noekeon算法 2）Fast Block Cipher模式 ①可以使用Fast Master Key，或Context Key ②AES或者Noekeon算法 3）Block加解密使用派生密钥 ①基于地址进行密钥派生 Master key的密钥派生具备侧信道攻击防； Faster Master key的密钥派生没有侧信道攻击防御 ②一个派生密钥用于连续两个block的加解密

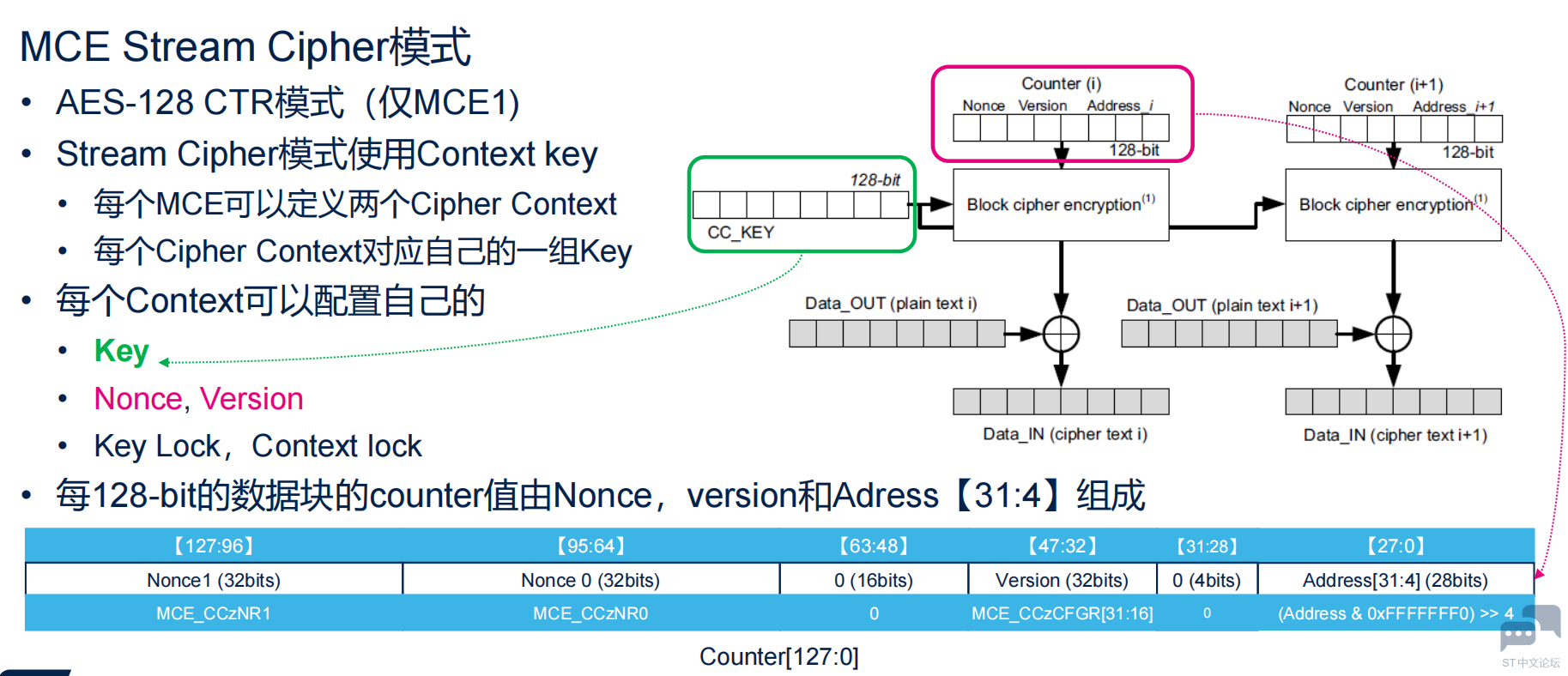

7、MCE Stream Cipher模式

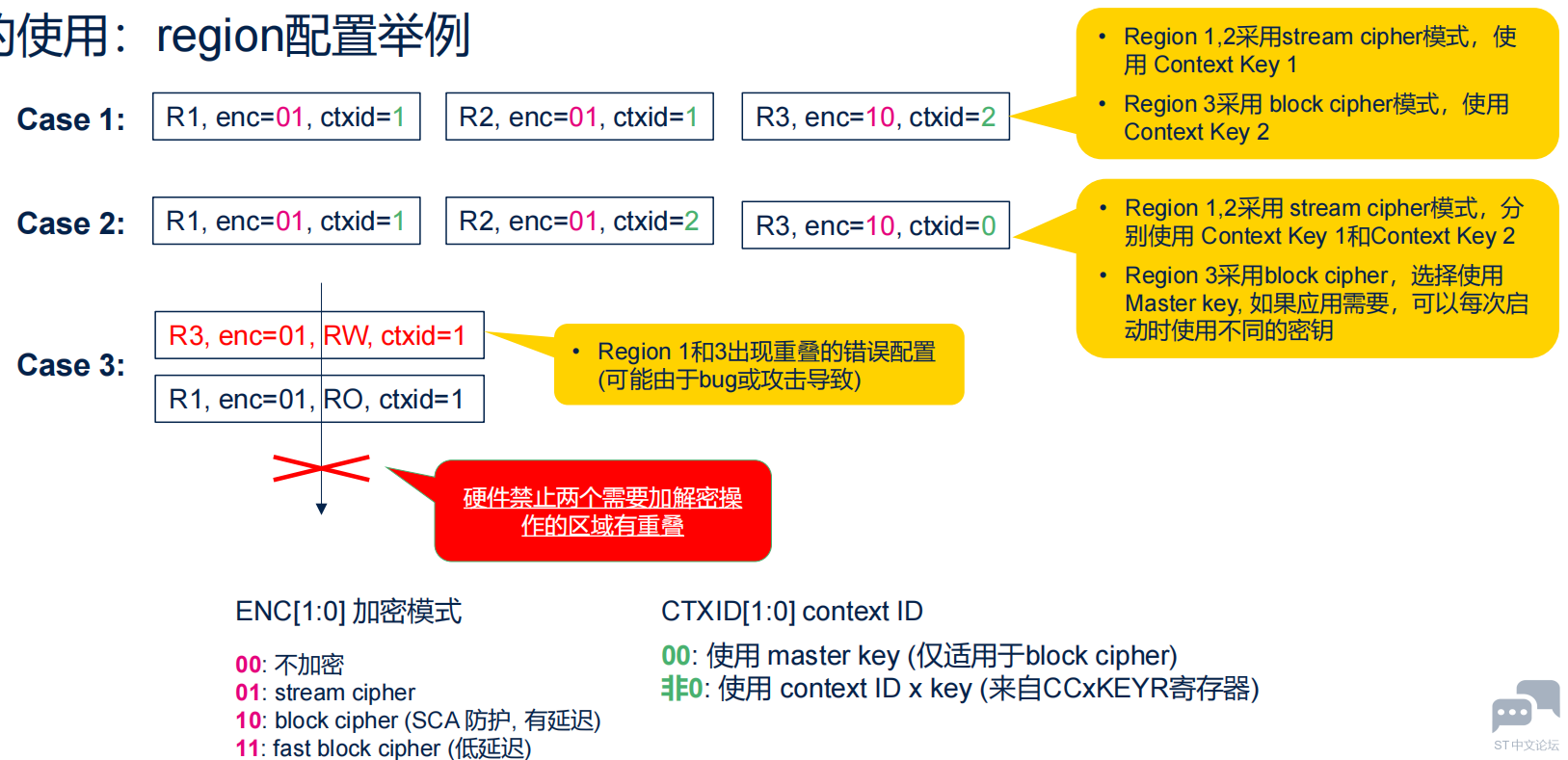

8、MCE的使用：region配置举例
