【LSM6DSV320X评测】MEMS上位机体验 以及MLS数据预采集

[复制链接]
短笛君 发布时间:2025-11-2 00:58

LSM6DSV32X 是意法半导体推出的一款高性能、低功耗的 6 轴惯性测量单元,集成了 3 轴数字加速度计和 3 轴数字陀螺仪。它是 ST 传感器产品线中的旗舰型号之一,专为需要高精度运动感知和复杂数据处理的先进应用而设计。实际效果

](https://)

<iframe src="https://player.bilibili.com/player.html?bvid=BV1Ey1jB4EEj&page=1" scrolling="no" border="0" frameborder="no" framespacing="0" allowfullscreen="true"> </iframe>

特点

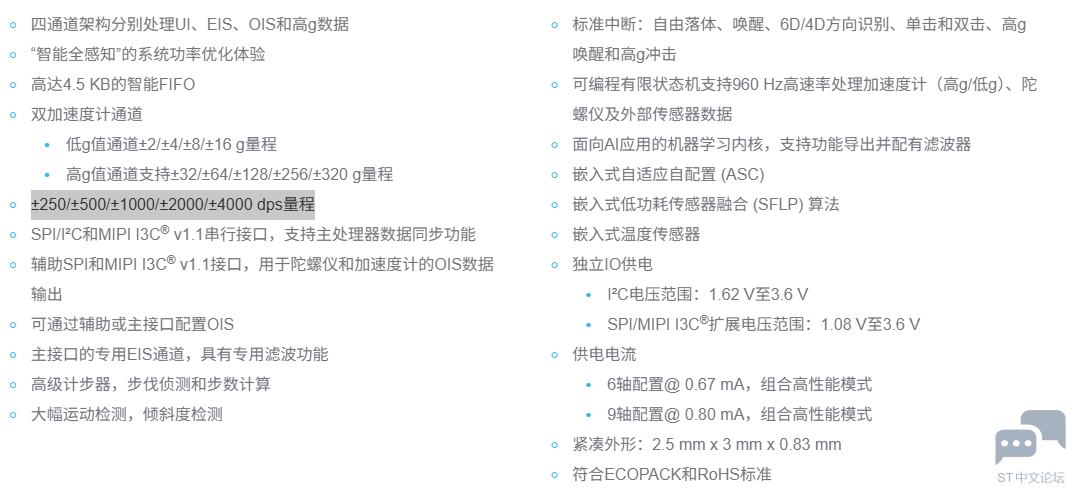

根据官网描述 这颗陀螺仪传感器内置双量程加速度计,高G加速度计量程高达320g量程。

  1. 内置智能与机器学习核心
    • 集成了可编程的 有限状态机机器学习核心
    • FSM :允许用户定义简单的“如果-那么”逻辑规则,用于识别特定的运动模式(如单击、双击、计步),无需唤醒主处理器,极大节省功耗。
    • MLC :能够直接在传感器内部运行机器学习算法(如决策树),用于识别更复杂的活动和情境(如跑步、驾驶、设备跌落),将分类结果直接输出,极大减轻主处理器的计算负担。

后续测试中 实际体验了MLC功能 经过学习数据后,内置硬件逻辑可以在极低的功耗下运行基础的传感器融合算法,很方便的可以处理外部数据 最大限度的节省功耗

LSM6DSV320X支持自适应自配置 (ASC) 功能,能够基于检测到的特定运动模式,或基于MLC中配置的特定决策树输出,自动实时重新配置设备,无需主处理器的干预。

内置滤波器:该器件嵌入了一个专用加速度计传感器,具有独立通道和滤波功能,可进行高g加速度检测,

外部总线还支持拓展传感器 可以外界磁罗盘等数据进行融合算法的处理。

LSM6DSV320X还支持了I3C接口,通讯速率大幅提高。

MEMS-Studio

MEMS Studio是ST为MEMS传感器平台推出的一款一体化上位机 传感器通过载板 和软件配置 可以实现传感器配置 实时数据可视化 管理与调试

本次测评也基于这个上位机平台开展

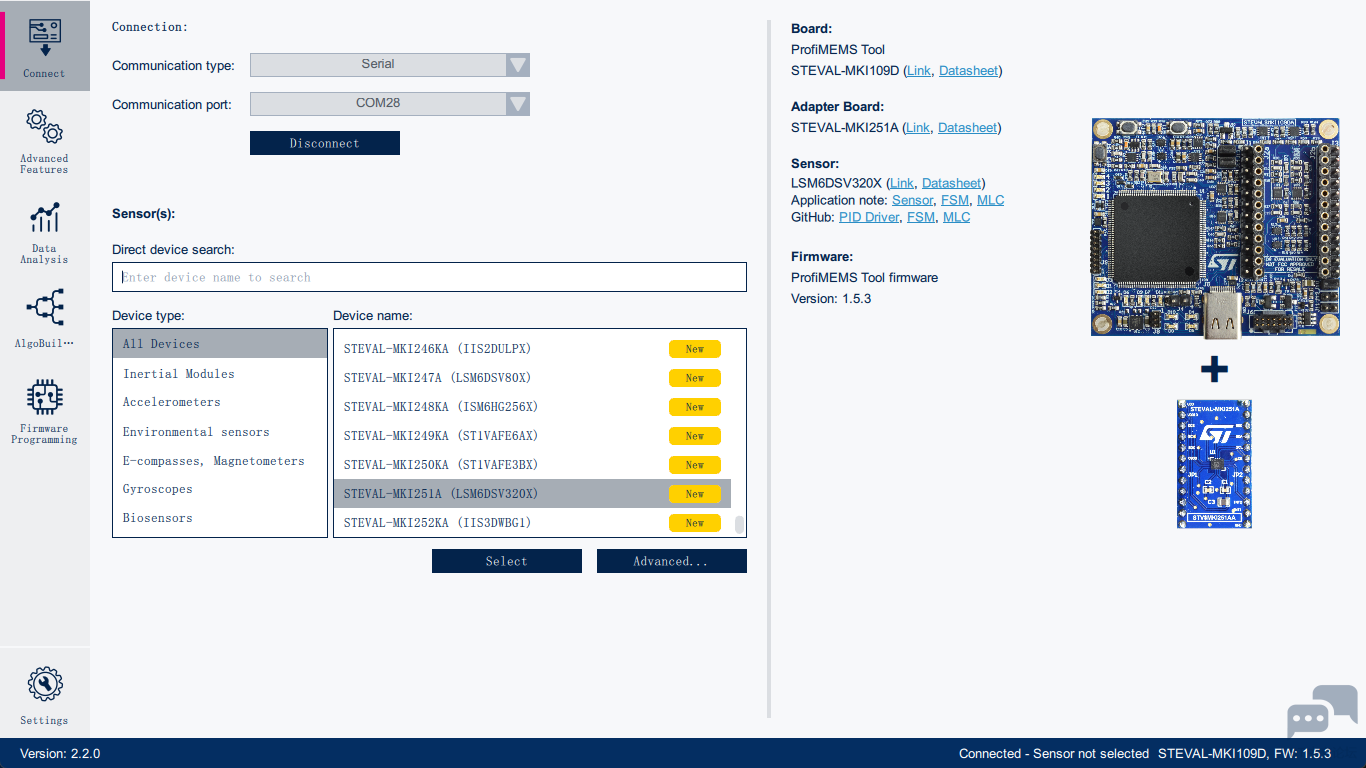

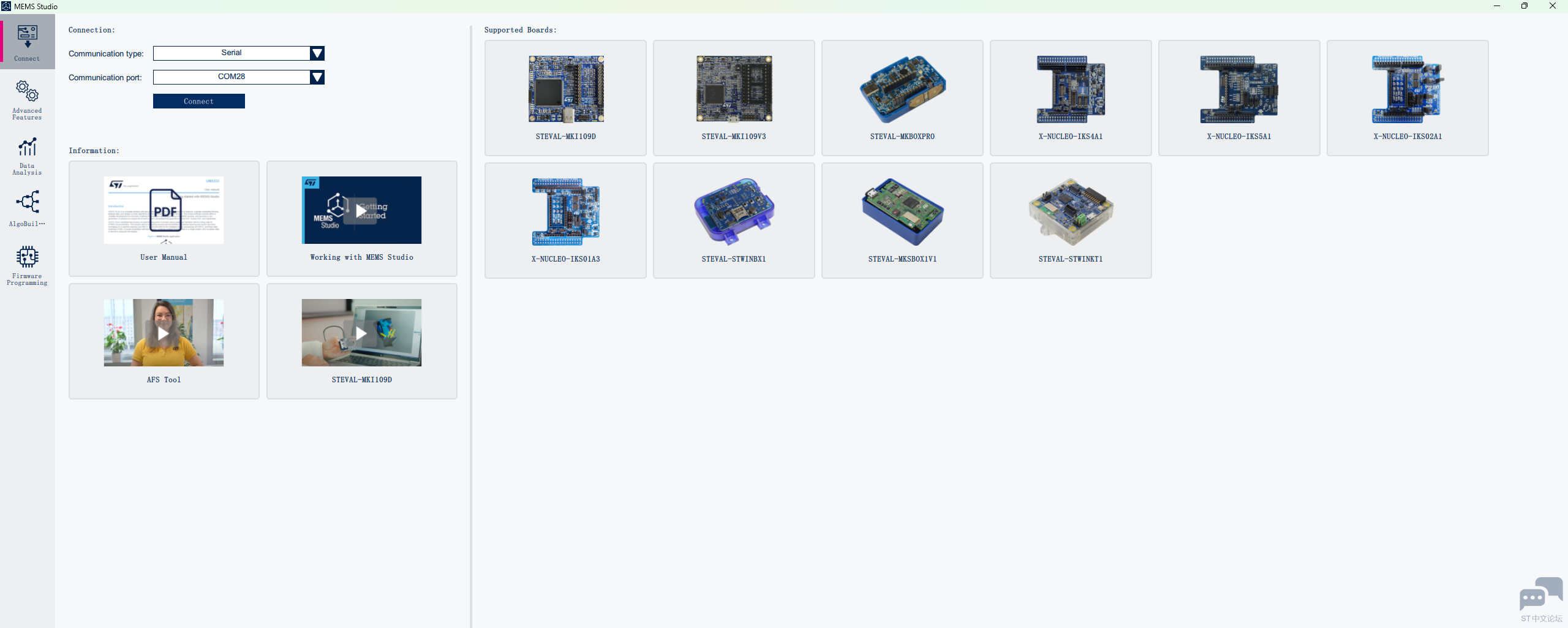

将评估平台插入电脑后 软件会自动读取串口 连接板卡。


连接对应板卡

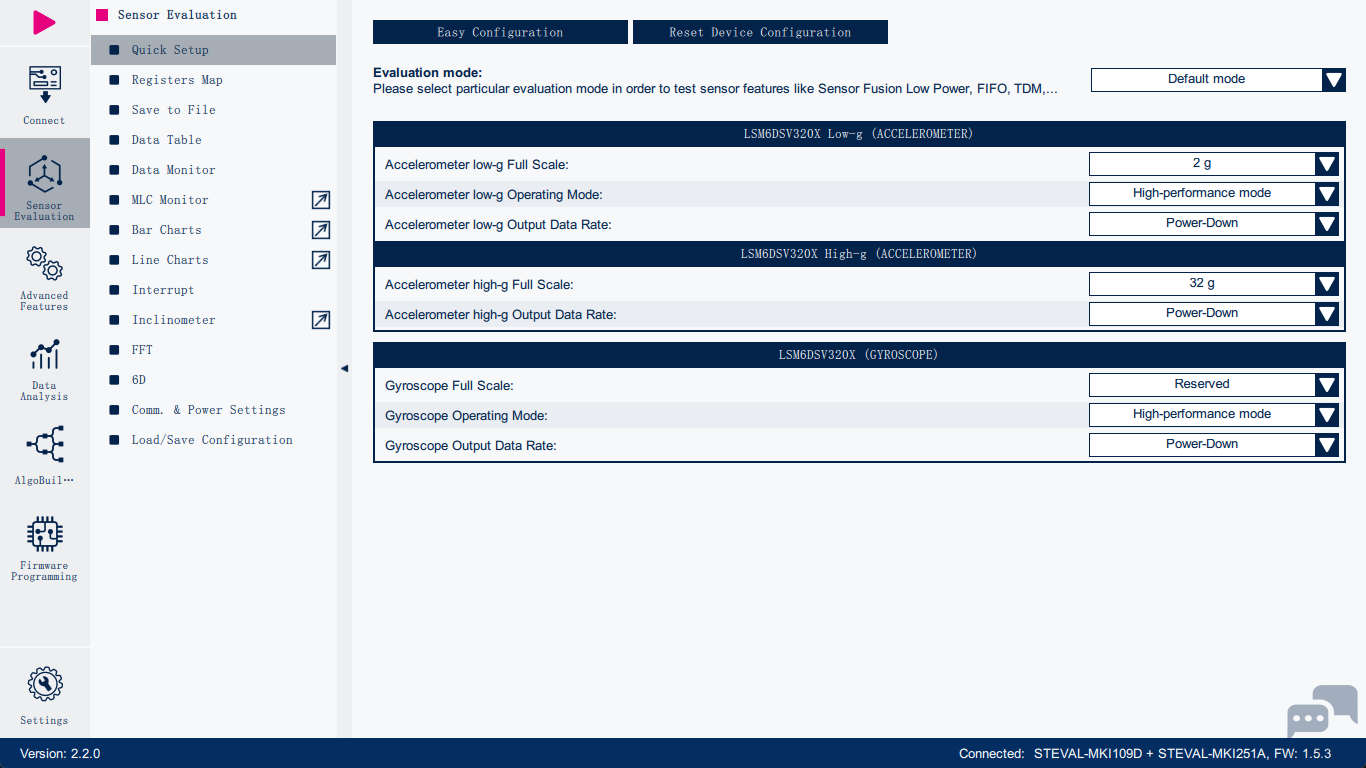

成功连接后,进入传感器配置界面 右侧展示了三个传感器的配置参数,分别是低G值加速度计的量程,操作模式 以及数据输出速度(ODR),高G加速度计的量程以及ODR和陀螺仪量程以及ODR,通过配置这三个参数 来达到不同的性能组合,数据输出速率越高 消耗电流越大,三个传感器的最高输出速率均可达到7.68Khz

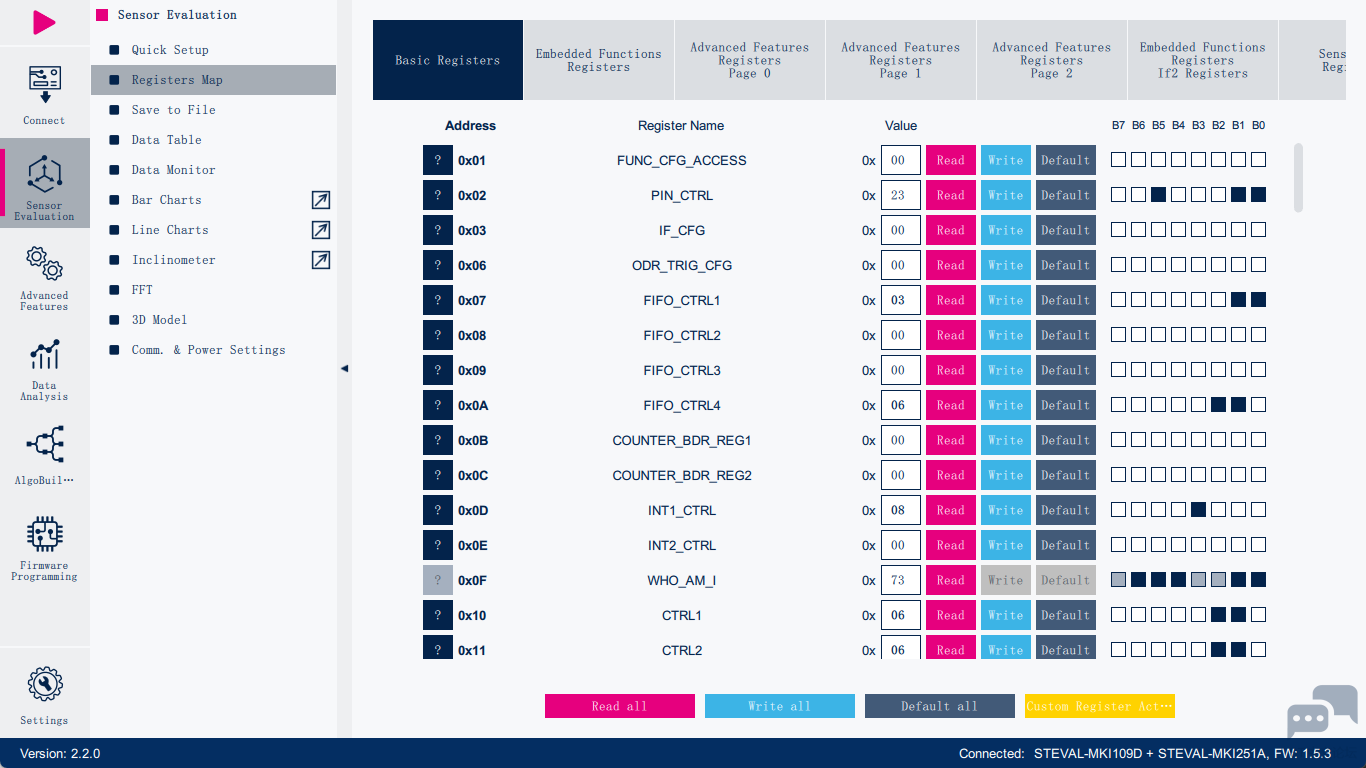

接下来就是配置寄存器 由于之前写过默认配置文件 所以寄存器这里已经是配置好的状态 用户依然可以在上位机中自由读写这几个寄存器 数量太多 可以自行查看 。

这个功能对于软件开发人员来说很方便 没有载板平台时候 开发者只能通过编写代码来读写寄存器 十分的麻烦 现在上位机可以一键配置读取 十分方便

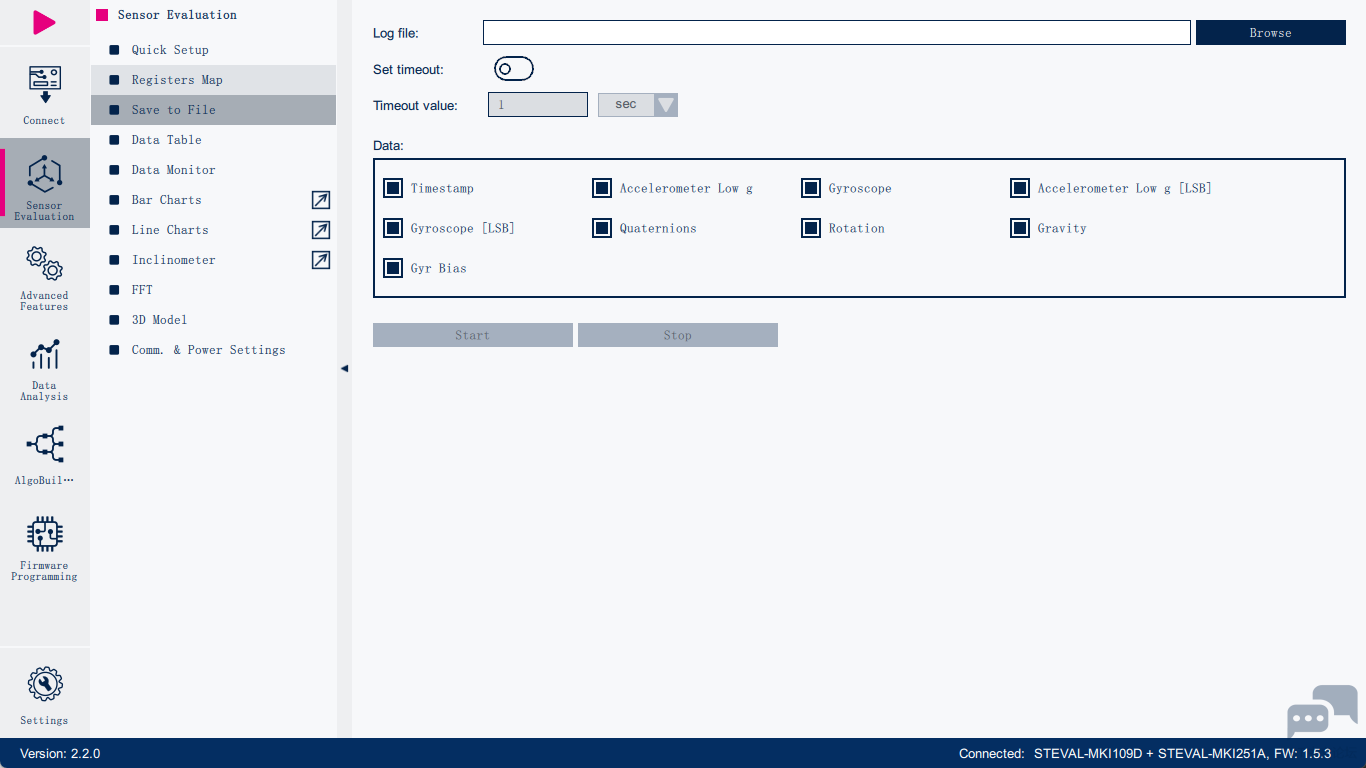

数据保存界面可以将传感器的原始数据一键打log保存到csv文件内 对后面MLS也是十分方便。

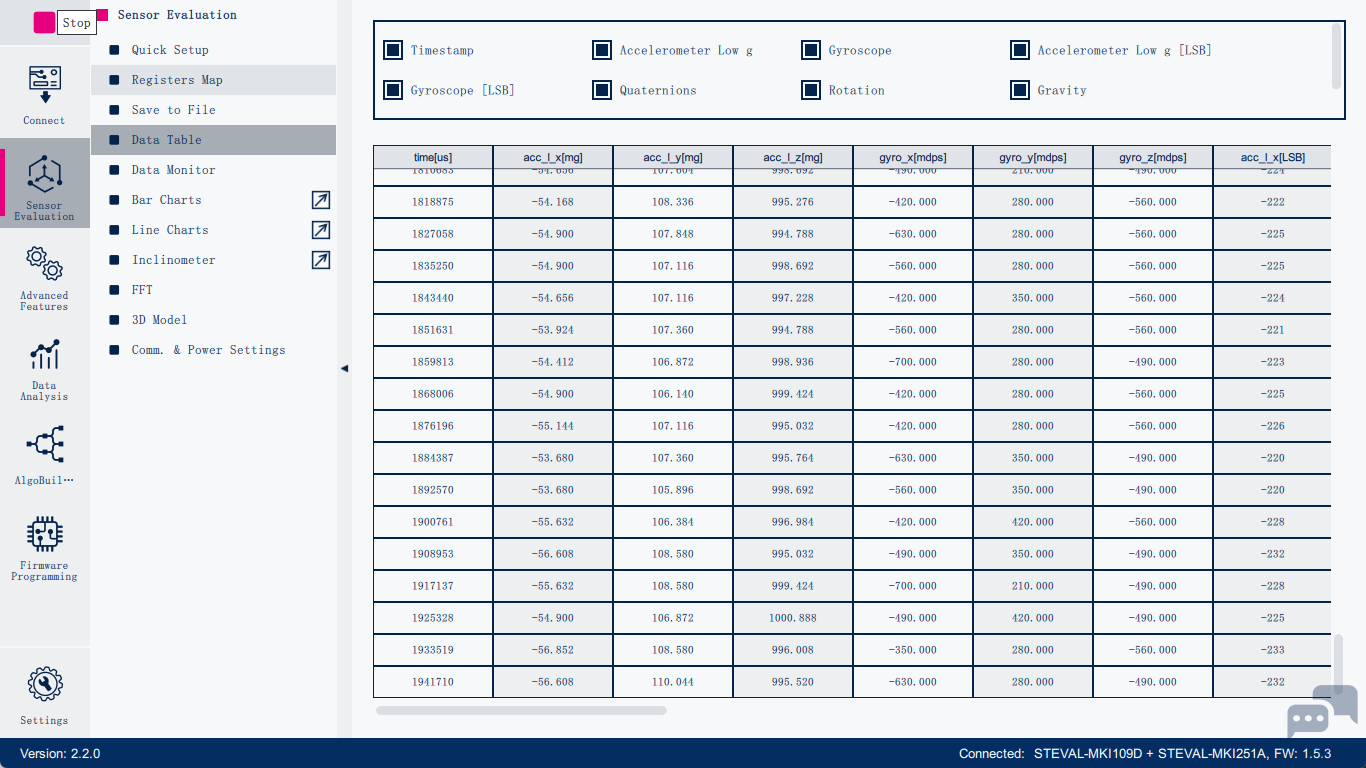

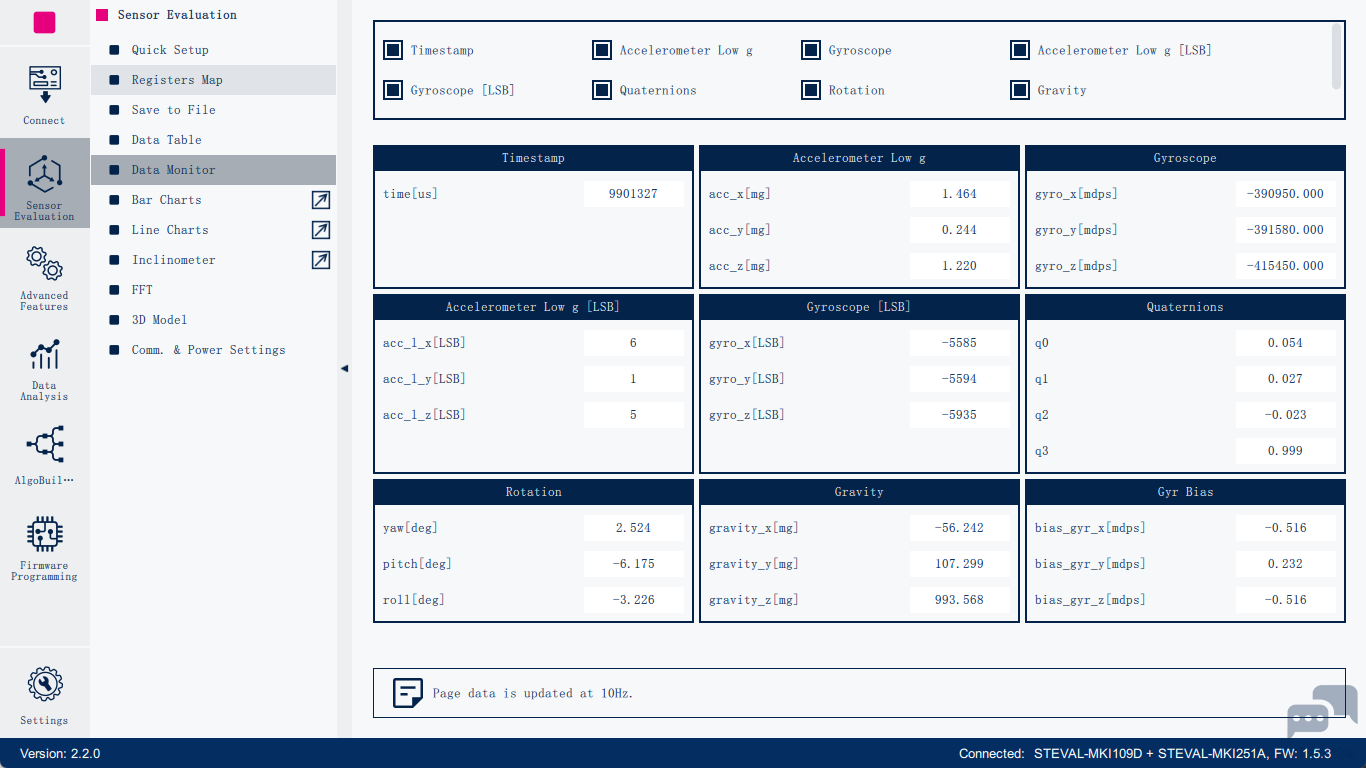

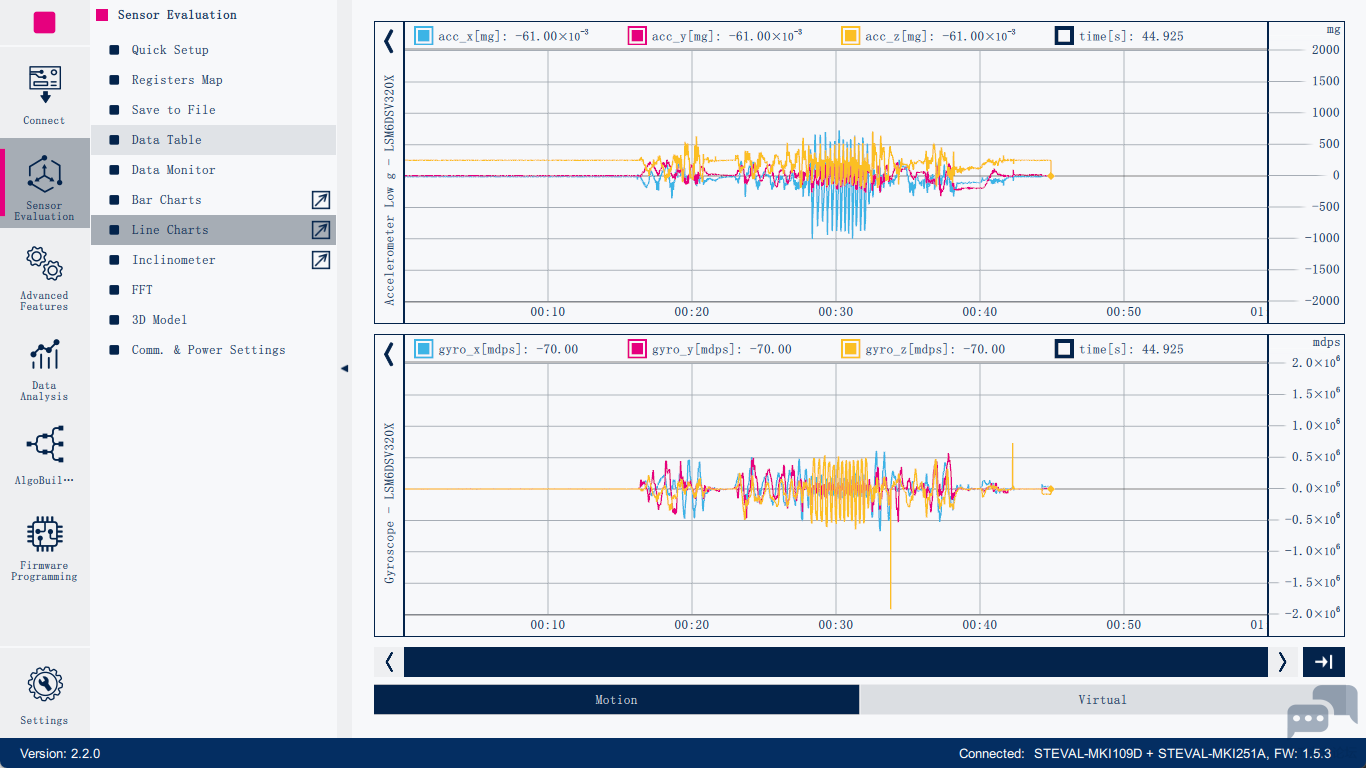

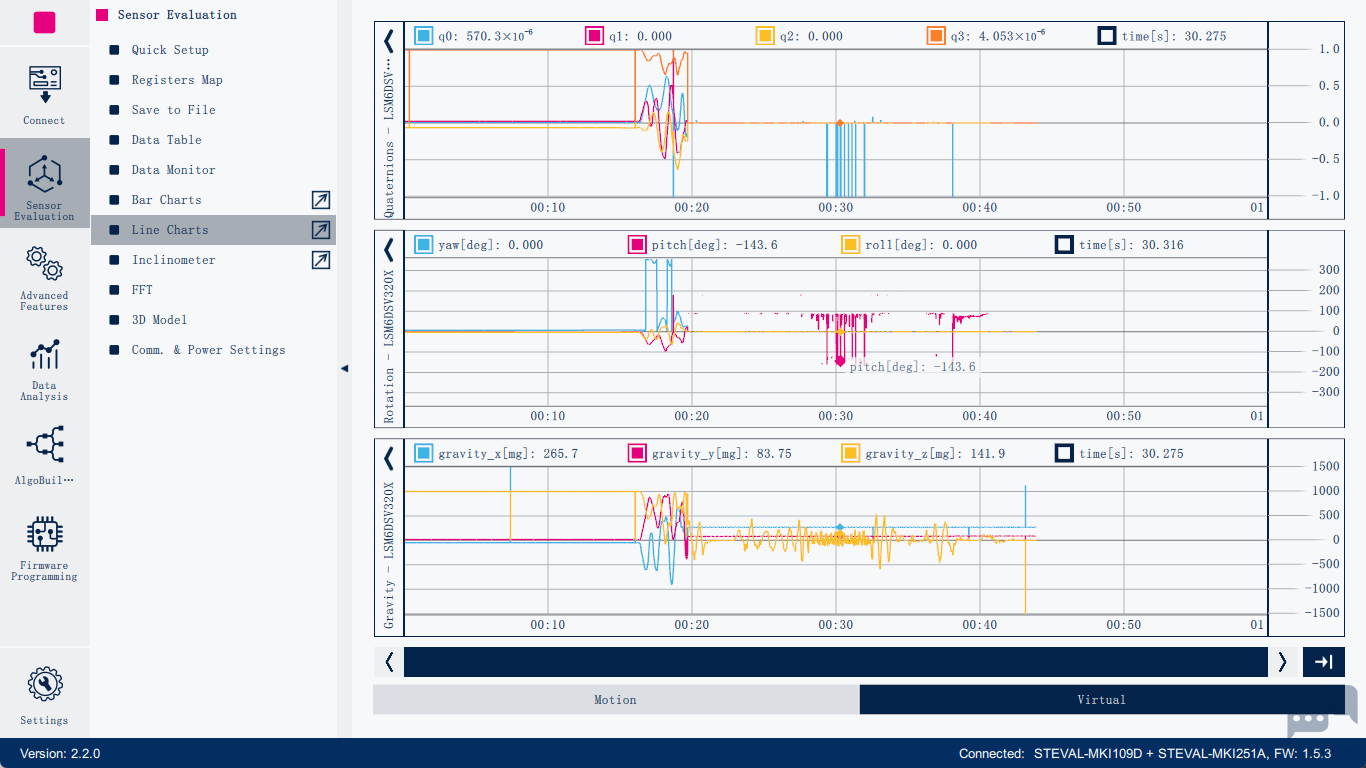

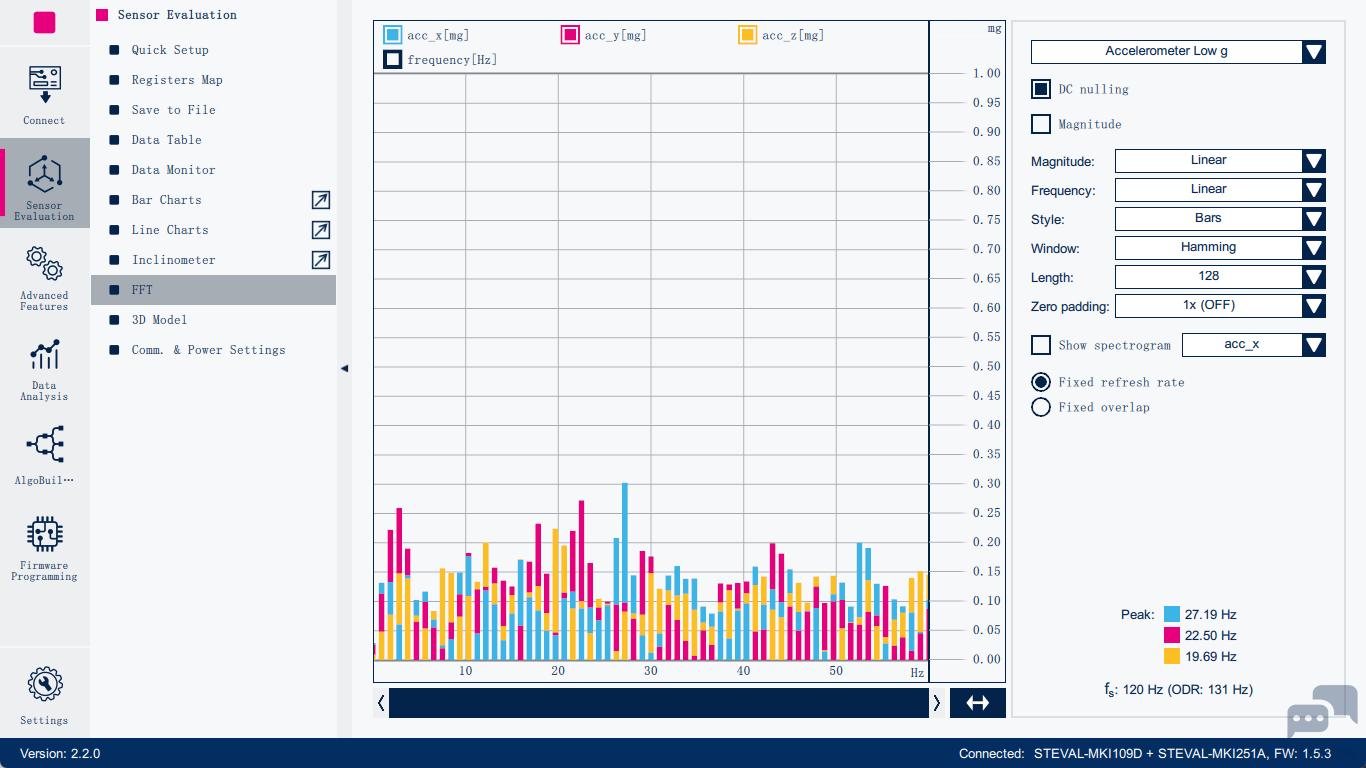

几个数据查看面板做的效果是非常直观的 用户可以从图表中直接观察到传感器的数据输出

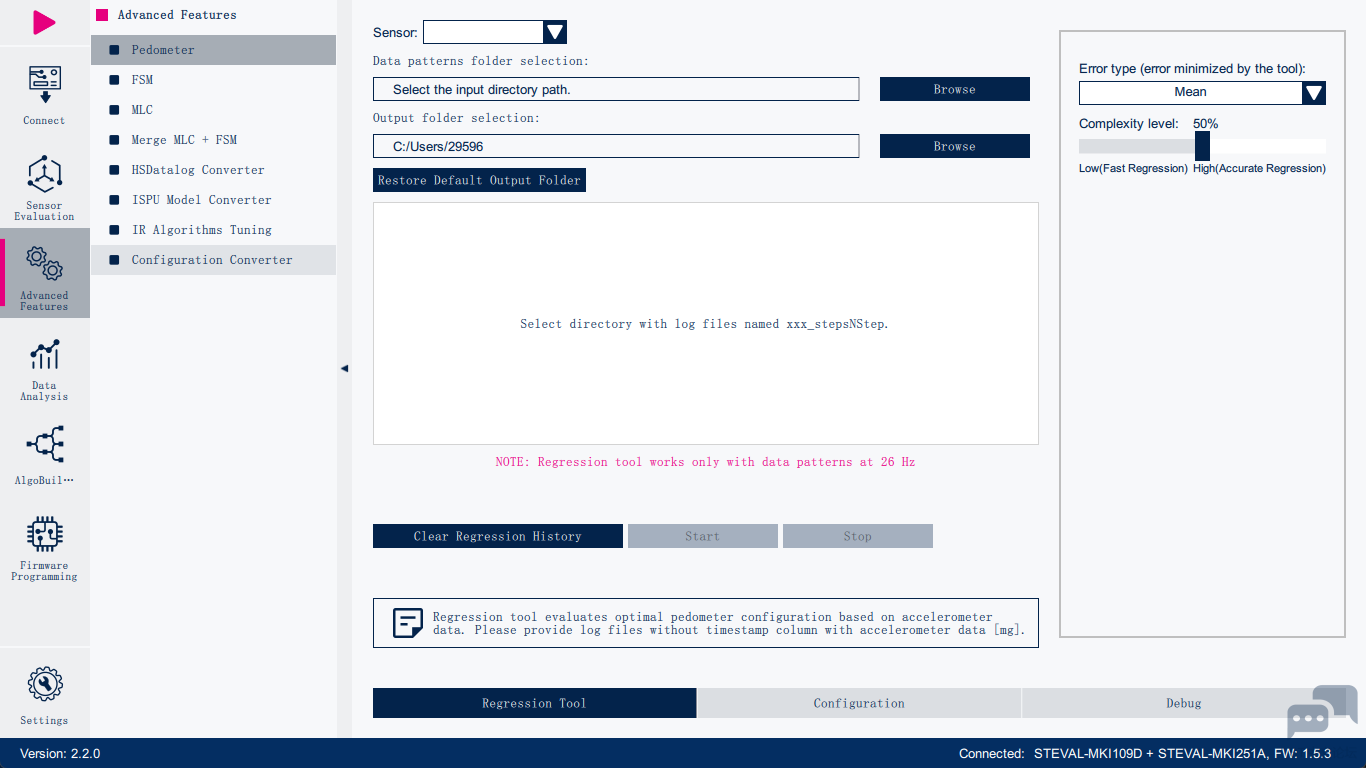

高级功能中主要是针对FSM(有限状态机) 以及 MLC这两个流程评估的 后续将会更新MLC的评估

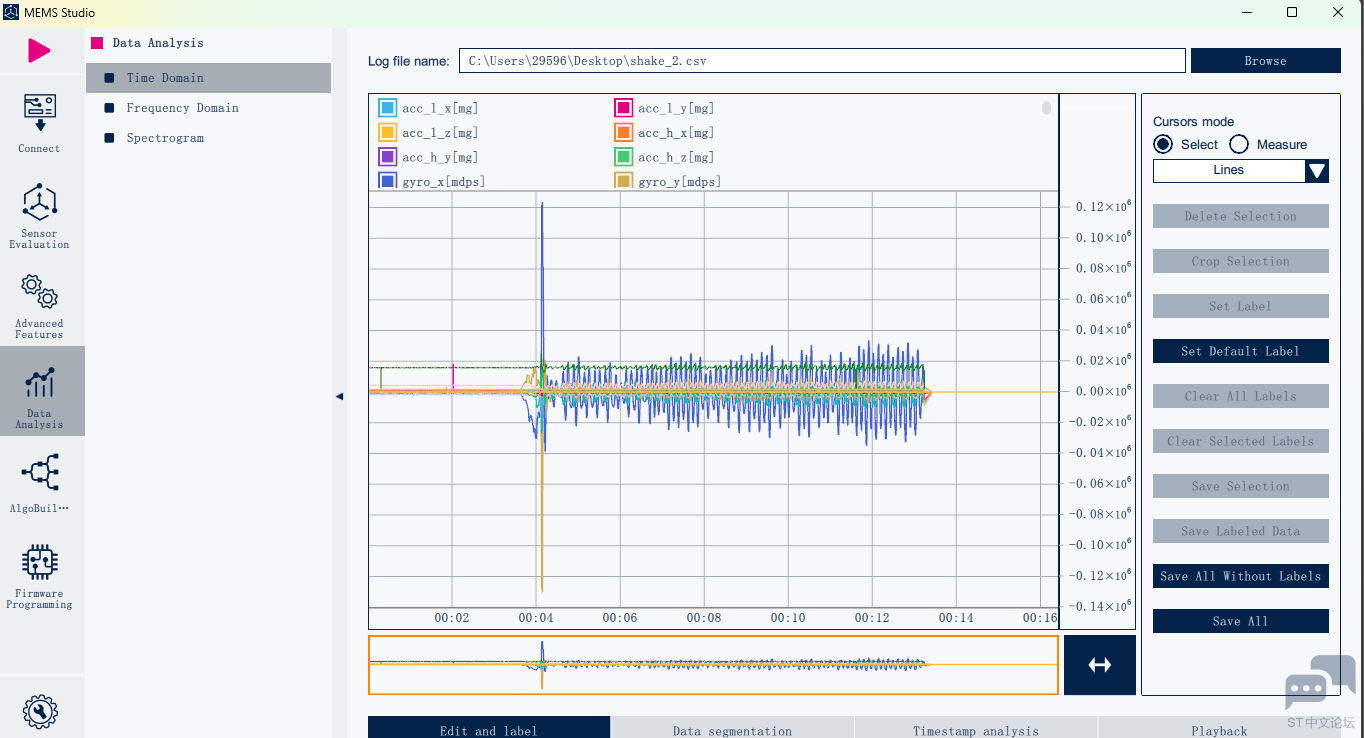

在数据分析界面中 主要是针对先前提到的数据保存功能保存下来的log数据 进行分析


如上图 将原始数据载入后 可以一键标注数据,


上位机根据不同的数据行为会区分不同标签,用户将打过标签的数据输出到MLS这一步 即可完成机器学习的模型训练,无需MCU介入 传感器自己就可以识别不同的行为模式

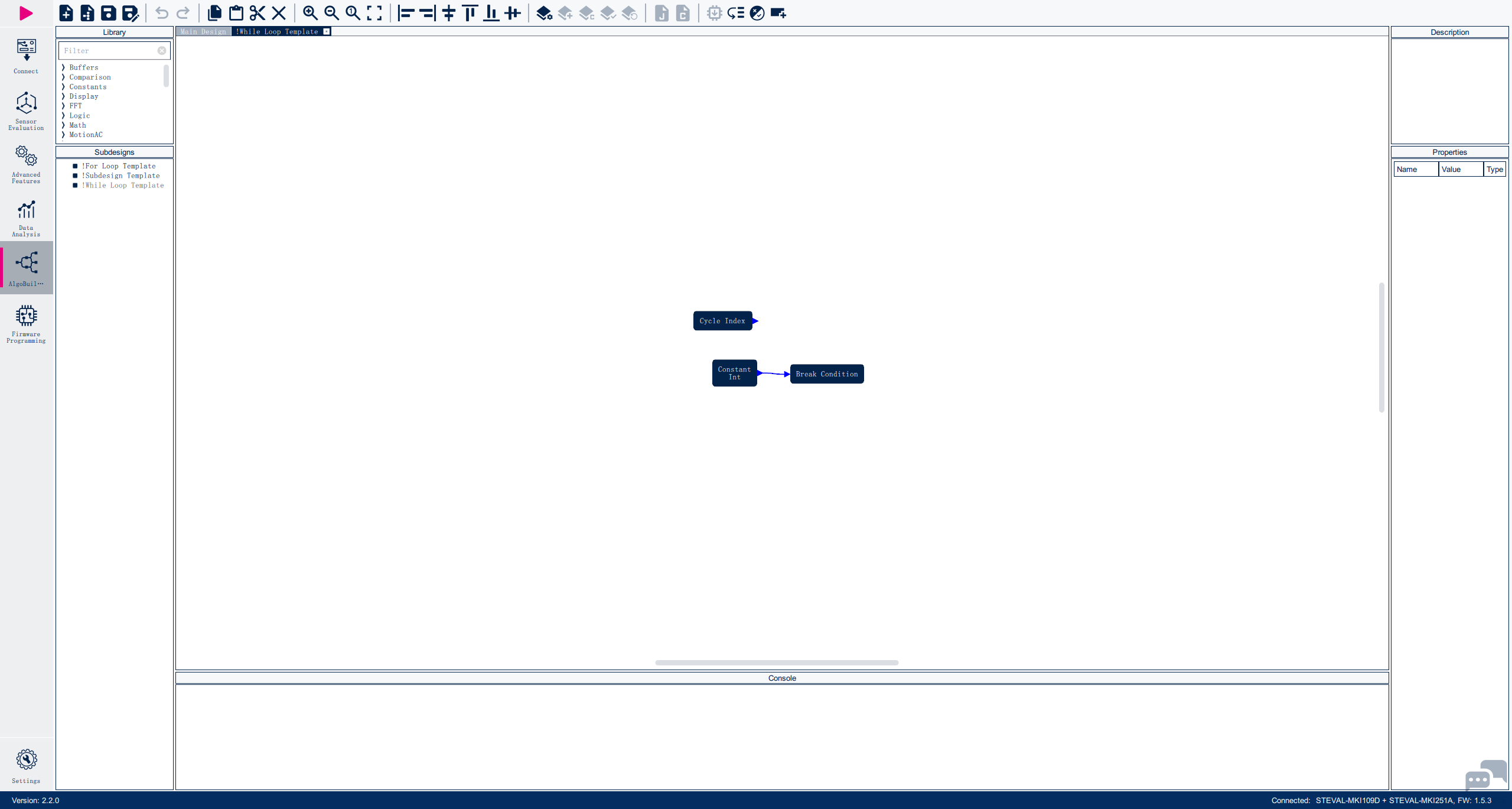

最后一项是类似NoDe-RED的基于流的开发工具 用户可以根据不同的节点来创建自动化任务以及用用程序 无需编辑代码 即可快速评估传感器。极大地缩短了产品开发流程

产品功耗

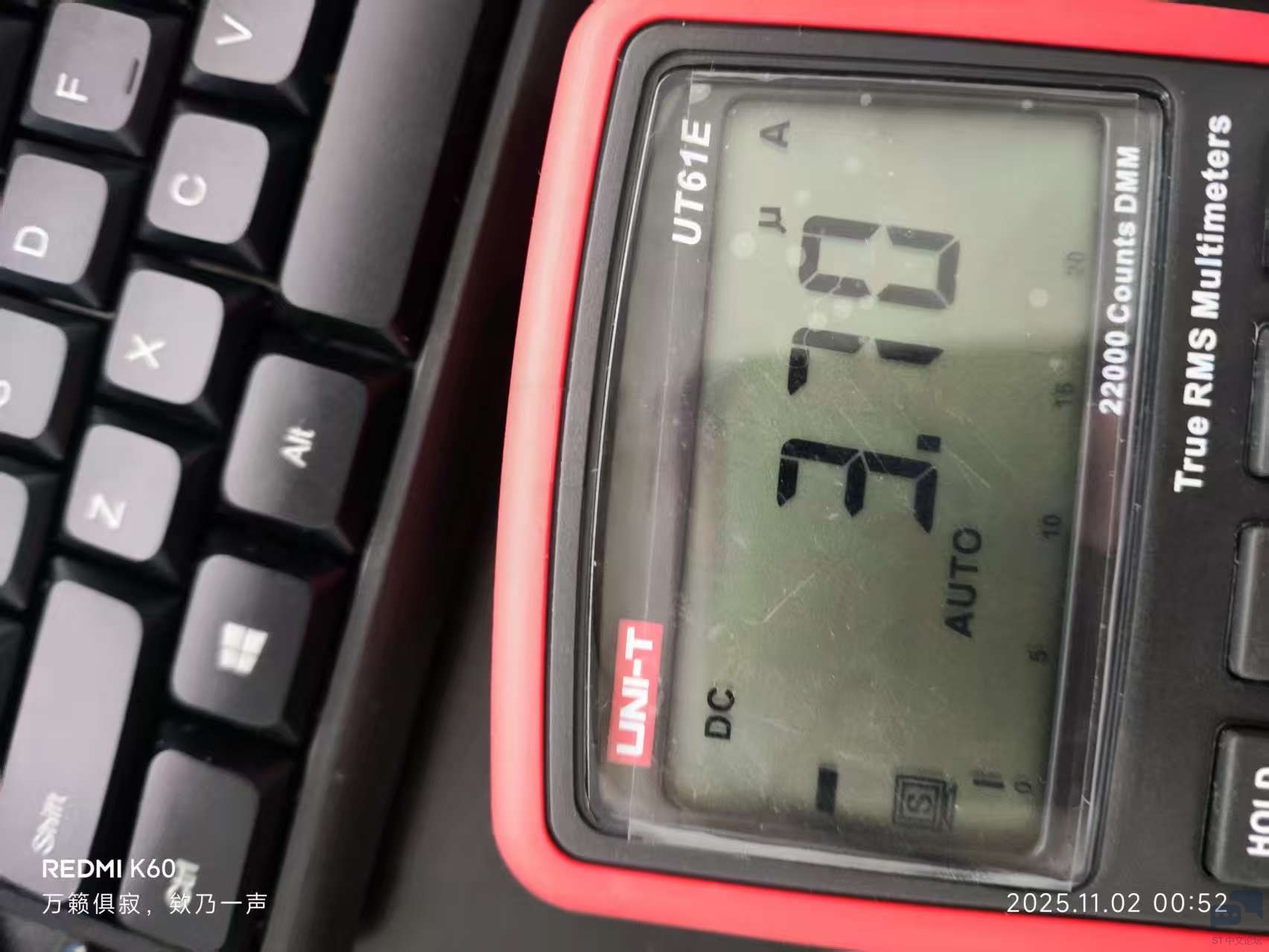

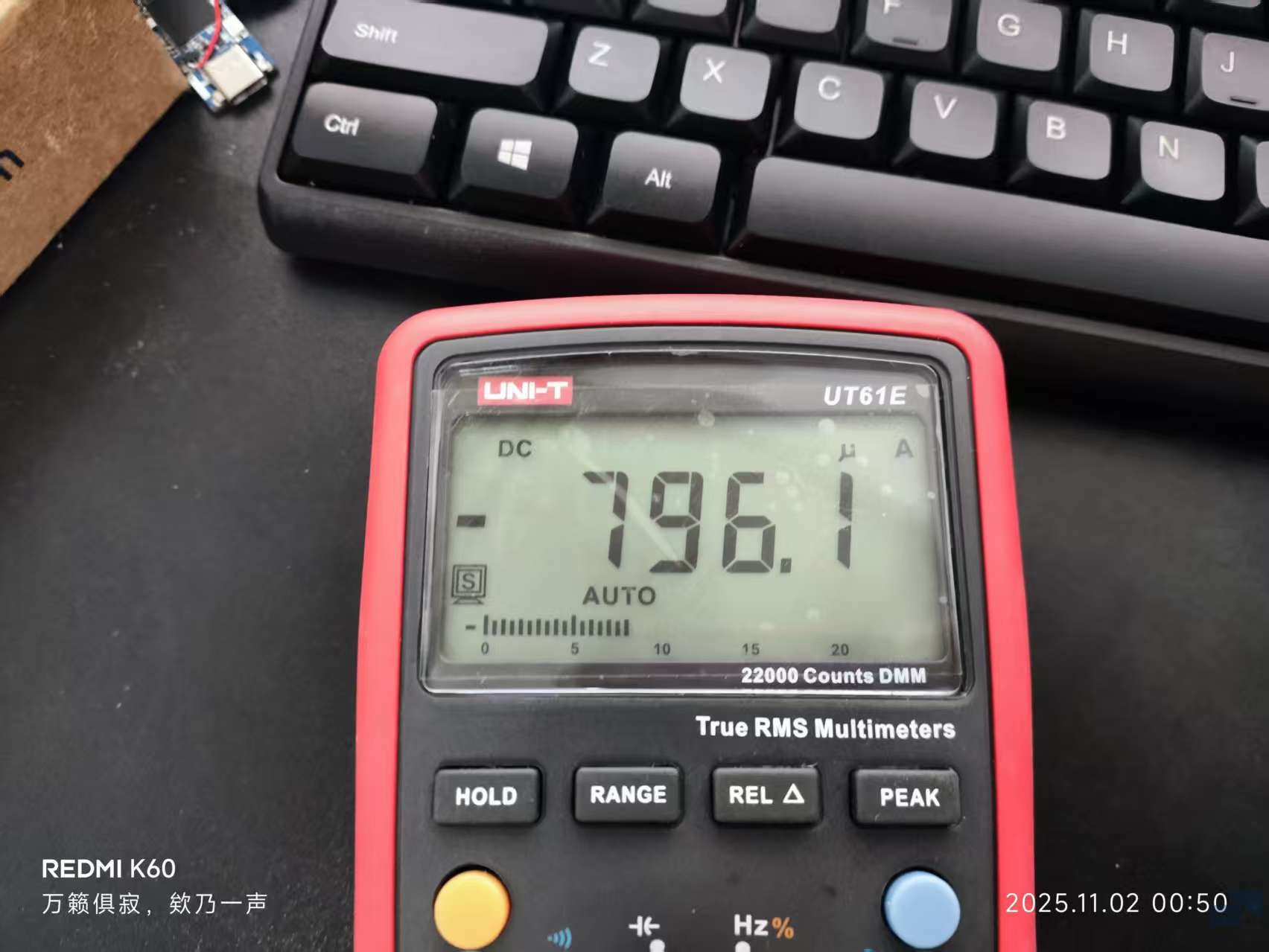

九轴配置时 实际测量电流约为800ua


关闭所有传感器待机

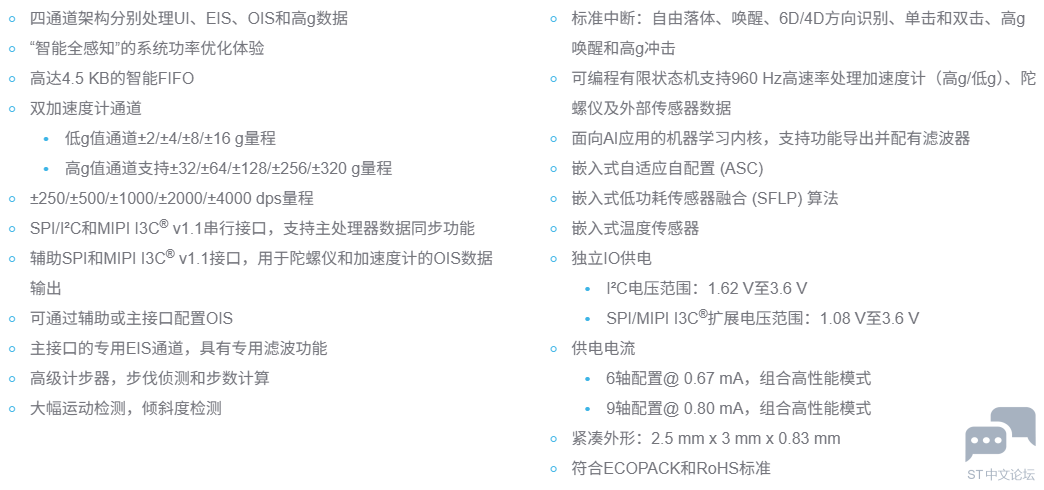

符合手册中的描述

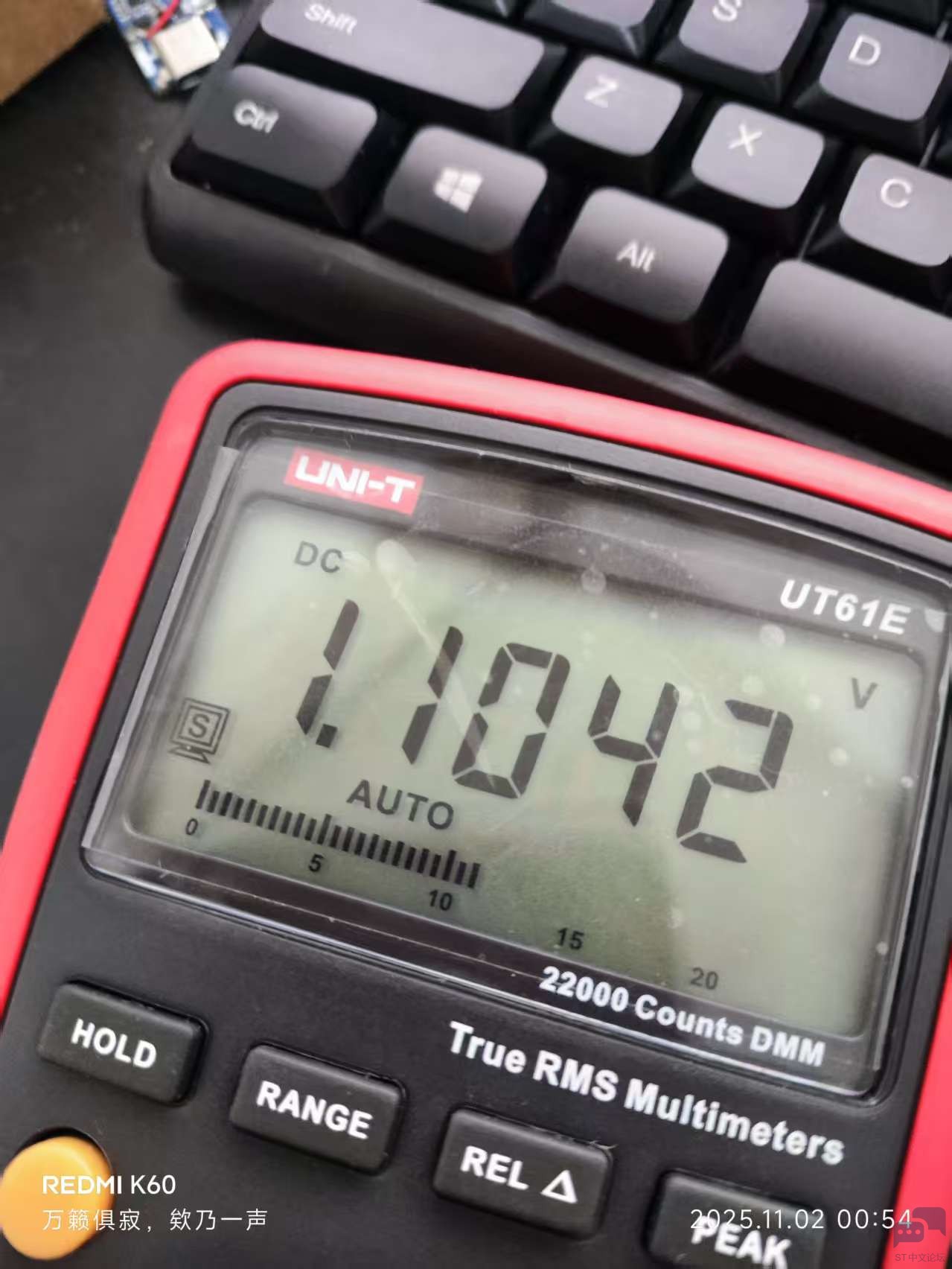

另外 IO可编程电压也实际测试了一下

这个功能是为了适配不同MCU间通信 例如部分SOC通信信号引脚电平耐受1.1V 就可以改变电平信号电压



LSM6DSV32X 不仅仅是一个运动传感器,更是一个高度集成的“智能传感中心” 。它将高性能的加速度计和陀螺仪与独特的嵌入式智能(FSM、MLC)技术相结合,为设备制造商提供了:

  • 系统级节能 :通过边缘计算将决策任务下放到传感器,大幅降低主处理器负载和整体系统功耗。
  • 增强的功能性 :能够实现更复杂、更直观的用户交互和情境感知。
  • 设计的简化 :高集成度减少了对外部元件的需求,简化了硬件和软件设计。
