1. 前言

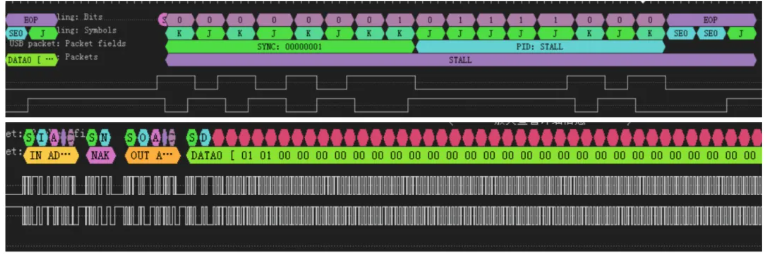

客户反馈在运行STM32C071固件库Applications/USBX/Ux_Device_HID_Standalone例程时，反馈上位机不能向MCU通过EP OUT1发送数据，每当发数据就STALL。设备描述符正常，端口也是正常状态，MCU可以通过EP IN数据给上位机，如果不添加EP OUT1，通过EP OUT0发数据也不会STALL。

2. 问题调研与复现

以NUCLEO-H563ZI的板子为例，基于此板子上进行了USBx的跟踪和调试。发现一个标准的USB-HID设备及USB_HID_Custom（用户自定义HID设备），是只有IN端点，没有OUT属性的端点，基于USBx的协议栈创建的USB HID应用默认是不支持OUT端点。如果要进行HID的输入输出，需要使能USBx支持HID类OUT端点传输。

3.实现USBx HID类应用

支持OUT传输的步骤

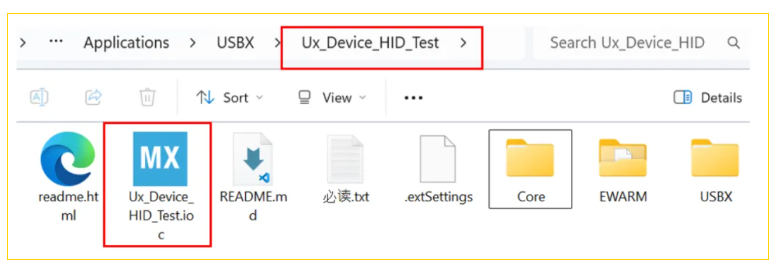

1. 由于本文的重点是在USBx内添加OUT端点传输，为方便起见将固件库里面的例程NUCLEO-H563ZI\Applications\USBX\Ux_Device_HID_Standalone拷贝，将该文件夹和.IOC文件重新命名为Ux_Device_HID_Test，如下图所示。

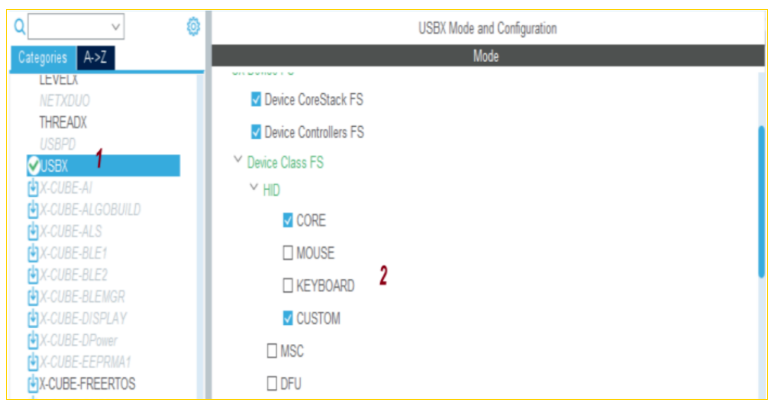

2. 打开STM32CubeMX工程使其支持USB HID自定义设备和OUT端点。首先要取消MOUSE类，使能CUSTOM类。

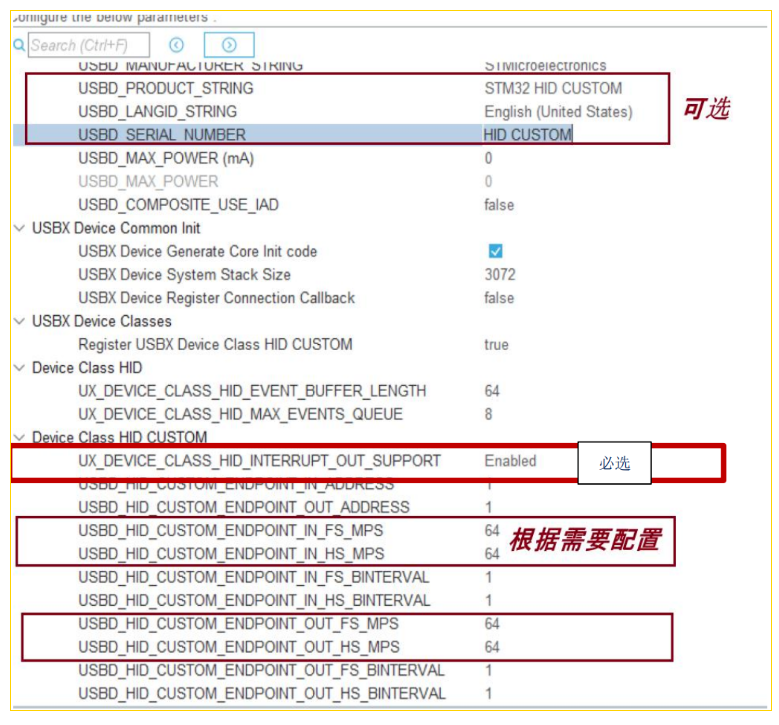

其次修改行下面的配置：

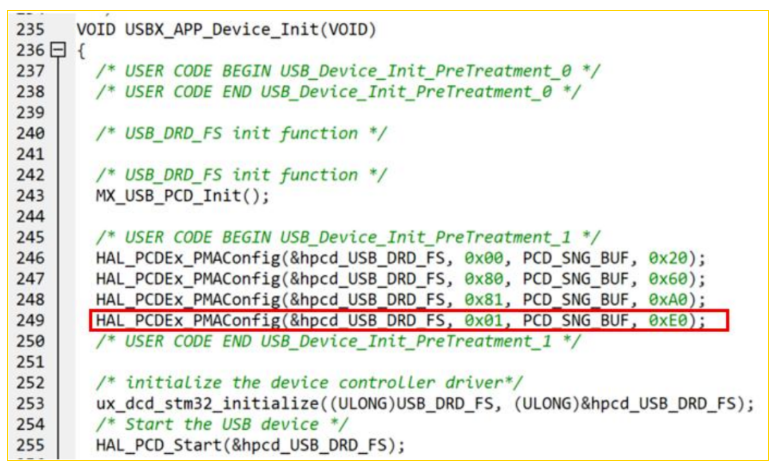

配置OUT端点发送缓冲区，请注意这里的修改，这部分内容属于客户自己添加部分，如果大小不适合会出现问题，详情请参考参考手册。

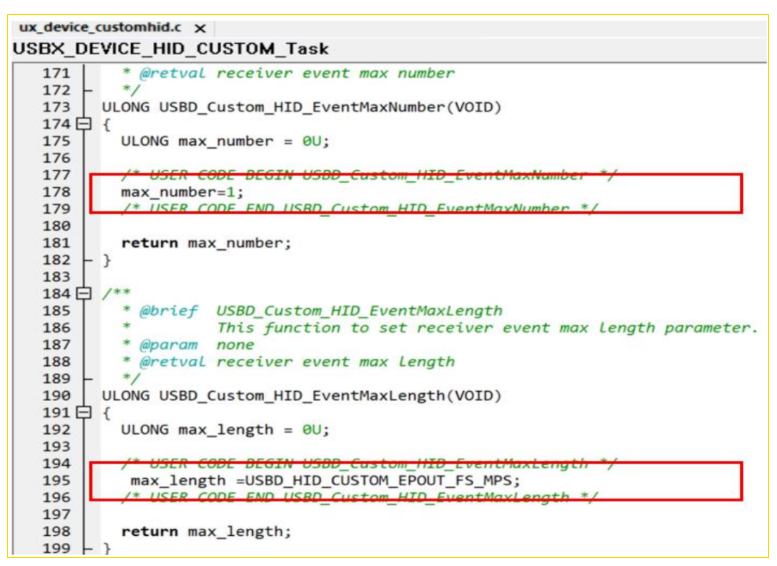

3. 在USBx HID Custom自定义类协议栈中添加OUT端点支持，请确认一下，下面参数是否正确。

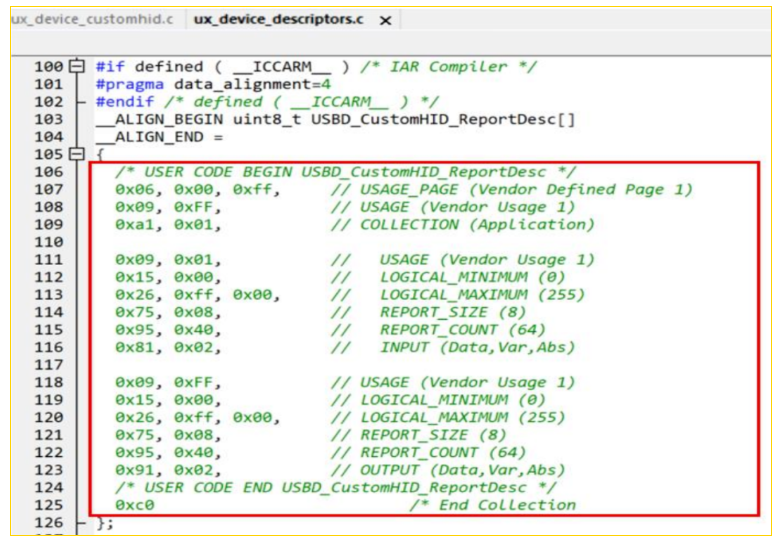

4. 添加支持OUT端点的描述符，以及HID的报告描述符。

5. 添加Application数据收发代码。

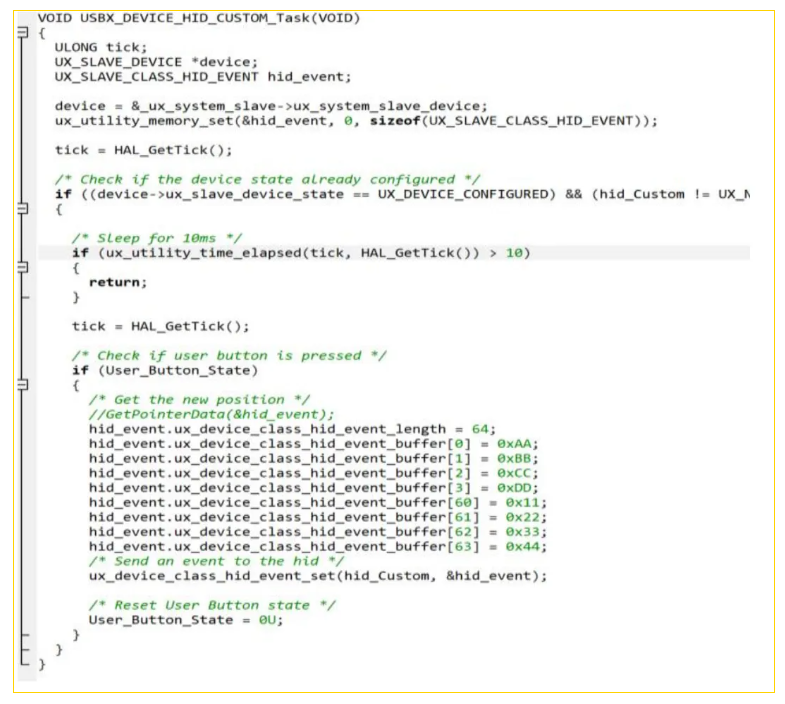

在USBX_DEVICE_HID_CUSTOM_Task()中添加代码实现，请注意原例程可能不是使用这个函数名（原函数为USBX_DEVICE_HID_MOUSE_Task），按一次按键向PC机发送64Byte数据。

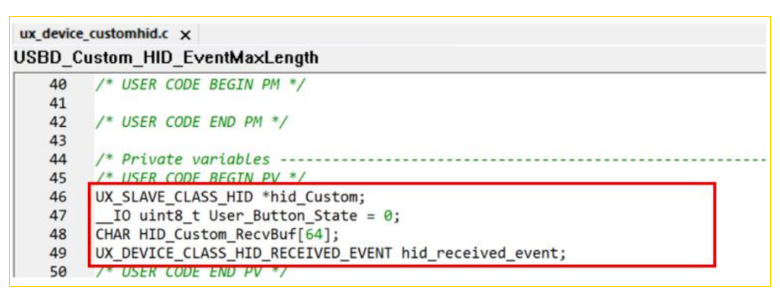

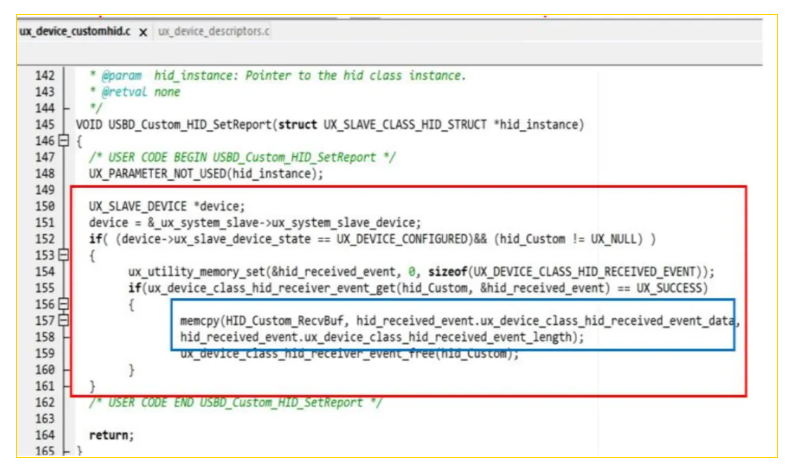

6. 添加接收代码，PC向OUT1端点发送数据时会接收到HID_Custom_RecvBuf中。

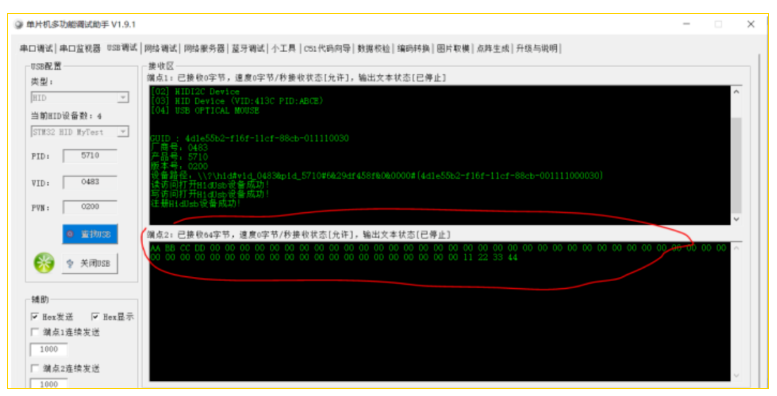

7. 运行测试效果，在添加完代码后，适当的添加头文件，保证编译通过。然后下载调试，你可以观察到STM32H5通过IN端点向PC机发送数据演示效果（USB发数据，PC接收)

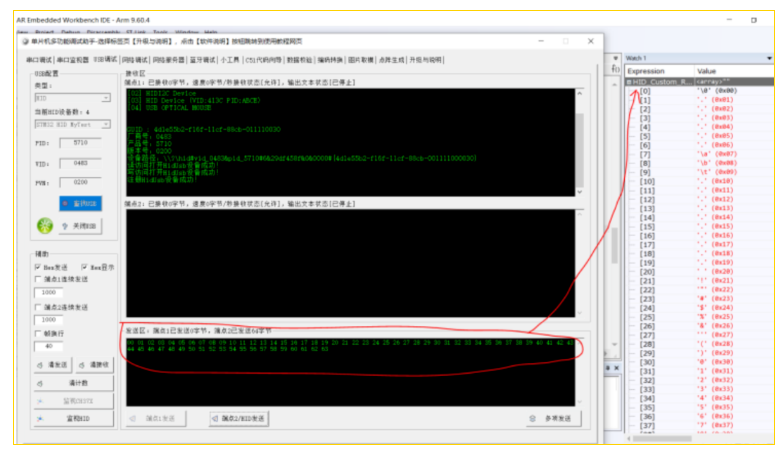

PC机向OUT端点发送数据（PC机发送数据，STM32H5 USB接收数据）

4. 总结

本文旨在实现 USBx HID Custom类的OUT端点通信，限于篇幅原因，读者可以下载本文档的附件工程，并详细阅读源码细节和已有实际调试，以理解USBx协议栈的通信流程，从而高效的开发出自己的USB应用。
