STM32H5 USBX 裸机实现 HID 双向通信：OUT 端点添加完整指南

作者：意法半导体

查看完整版应用笔记：经验分享 | LAT1658 STM32H5基于USBx裸机添加OUT端点实现HID类双向通信

文章概述

在基于 STM32H5 + USBX 开发自定义 HID 设备时，默认例程仅支持 IN 端点（MCU → PC）发送 ，当用户尝试使用 EP OUT1 实现 PC → MCU 数据接收时会出现 STALL 报错。本文基于官方 LAT1658 应用笔记，完整梳理如何在裸机环境下为 STM32H5 USBx 添加 OUT 端点、开启 HID 双向通信 ，提供可直接复现的配置步骤、宏定义、描述符修改与收发代码，解决实际开发中最常见的 USB HID 接收异常问题。

---

一、问题背景：默认 HID 例程不支持 OUT 端点

1. 现象
   • 基于Ux_Device_HID_Standalone 例程运行正常
   • MCU 可通过IN 端点 上传数据到上位机

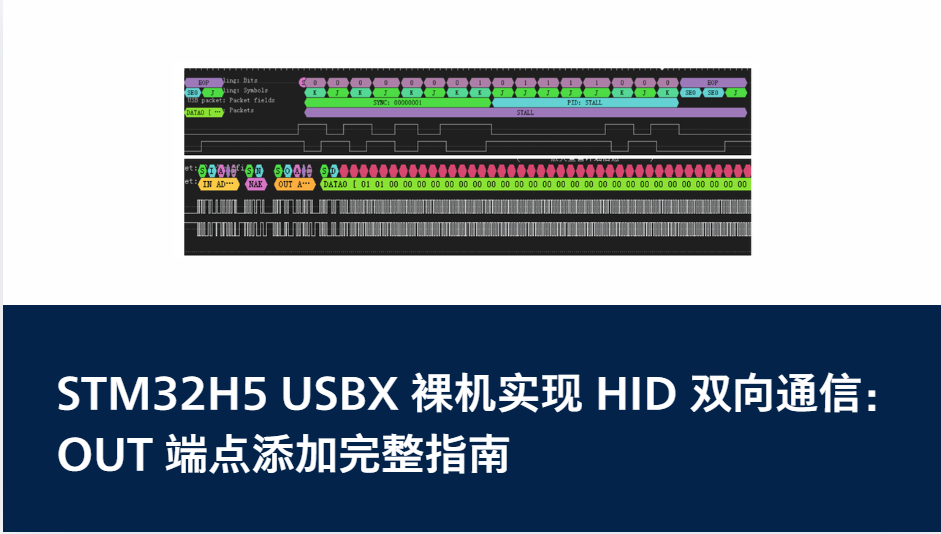

   • 上位机通过OUT 端点 发数据 → 设备返回 STALL
   • 仅使用 EP0（控制端点）收发不报错
2. 根因
   • 标准 USB HID 设备默认只有 IN 端点
   • USBX 协议栈默认未使能 HID Interrupt OUT 双向传输
   • 必须手动开启宏、配置端点、修改报告描述符并实现接收回调

---

二、适用平台与环境

• MCU ：STM32H5 系列（以 NUCLEO-H563ZI 为例）
• 框架 ：STM32CubeMX + USBX 设备库
• 模式 ：裸机（无 RTOS）
• 功能 ：Custom HID + 双向中断传输（IN + OUT）
• 端点 ：EP1 IN + EP1 OUT

---

三、完整实现步骤（可直接照做）

步骤 1：复制并新建工程

1. 复制官方例程： Projects\NUCLEO-H563ZI\Applications\USBX\Ux_Device_HID_Standalone
2. 重命名为：Ux_Device_HID_Test

---

步骤 2：STM32CubeMX 关键配置（必须正确）

1. USBX Device Class
   • 取消：MOUSE / KEYBOARD
   • 使能：CUSTOM（自定义 HID）
2. 必须开启的选项

plaintext

UX_DEVICE_CLASS_HID_INTERRUPTOUT_SUPPORT = Enabled

3. 端点配置建议

plaintext

USBD_HID_CUSTOM_ENDPOINT_OUT_ADDRESS = 0x01
USBD_HID_CUSTOM_ENDPOINT_OUT_FS_MPS   = 64
USBD_HID_CUSTOM_ENDPOINT_IN_FS_MPS    = 64

---

步骤 3：开启 USBX HID OUT 支持宏定义

在相关头文件中添加 / 确认以下宏：

c

运行

/* 使能HID双向端点 */
#define UX_DEVICE_CLASS_HID_INTERRUPT_OUT_SUPPORT
#define UX_DEVICE_BIDIRECTIONAL_ENDPOINT_SUPPORT

/* 自定义接收错误码 */
#define UX_DEVICE_CLASS_HID_RECEIVER_ERROR (UX_STATE_STEP + 5)

---

步骤 4：添加 / 修正 HID 报告描述符与设备描述符

确保报告描述符支持双向 Feature/Output 报告 ，并正确配置：

• 双向传输能力
• 数据长度（与端点 MPS 匹配）
• 双向报告 ID 区分

---

步骤 5：实现 HID 发送任务（IN 端点）

在 USBX_DEVICE_HID_CUSTOM_Task() 中实现主动上报：

c

运行

VOID USBX_DEVICE_HID_CUSTOM_Task(VOID)
{
    static ULONG tick = 0;

    /* 定时发送 */
    if (HAL_GetTick() - tick >= 200)
    {
        tick = HAL_GetTick();

        /* 填充上报数据 */
        UINT status = ux_device_class_hid_event_set(
            hid_Custom,
            p_hid_event,
            report_id,
            report_length
        );
    }
}

---

步骤 6：实现 HID 接收函数（OUT 端点）

实现上位机 → 单片机数据接收：

c

运行

UINT Custom_HID_Receive(VOID)
{
    UCHAR receive_buf[64];
    ULONG actual_length;

    /* 读取OUT端点数据 */
    return ux_device_class_hid_receive(
        hid_Custom,
        receive_buf,
        USBD_HID_CUSTOM_EPOUT_FS_MPS,
        &actual_length
    );
}

接收数据存入：HID_Custom_RecvBuf

---

四、最终实现效果

1. MCU → PC（IN 端点）

   定时上报 64Byte 数据，稳定无丢包

2. PC → MCU（OUT 端点）

   上位机任意发送数据，MCU 正常接收，不再 STALL

3. 满足：

   • 自定义 HID 设备
   • 中断双向传输
   • 裸机运行
   • 兼容 STM32H5 USBx

---

五、常见错误与避坑

1. OUT 端点配置后仍 STALL

   → 未开启 UX_DEVICE_CLASS_HID_INTERRUPTOUT_SUPPORT

2. 接收长度不匹配

   → OUT 端点 MPS 必须与报告长度一致

3. 工程编译报错

   → 缺少头文件、宏重复定义、事件队列长度不足

4. 只能发不能收

   → 未实现 ux_device_class_hid_receive() 接收入口

---

六、适合人群

• STM32H5/G0/G4 系列 USB 开发工程师
• 需要实现 USB HID 双向通信的固件开发者
• 遇到 OUT 端点 STALL 问题的调试人员
• 裸机 USBX 协议栈使用者

---

文章总结

STM32H5 使用 USBX 实现 Custom HID 双向通信 的核心，是手动开启 INTERRUPT OUT 支持 + 正确配置 OUT 端点 + 实现接收回调 。

按照本文步骤操作，可快速解决官方默认例程 “只能发不能收” 的问题，实现稳定可靠的 USB HID 双向数据传输，大幅提升开发效率。
