STM32F1定时器中触发信号TRC的来源及选择配置是怎么样的

[复制链接]
天堂有雨 提问时间:2025-11-19 10:23 / 未解决

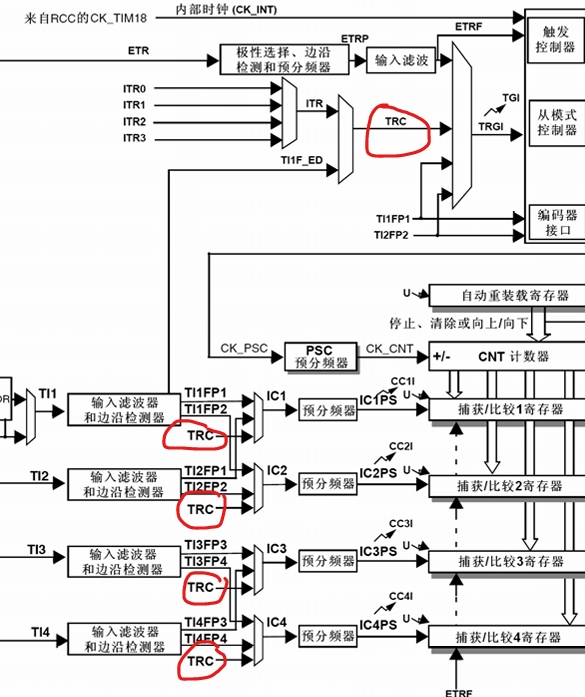

在第一张图中TRC之前有两个选择器,如果有这两个选择器可以进行TRC配置并连接到相应信号,但是并没有找到相关寄存器。

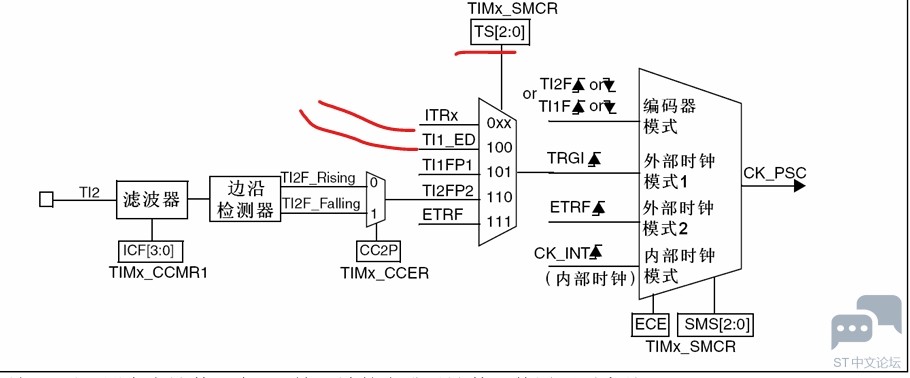

在第二张图中将多个信号通过选择器TS产生TRGI信号,这样TRC信号怎么产生的呢 望哪位大神知道的话帮忙给小白回答一下,十分感谢!!!!!!!!!!!

收藏 评论1 发布时间:2025-11-19 10:23

举报

1个回答
xmshao 回答时间:8 分钟前

第1张图表示TRC信号可能来自ITRx信号【它通常是来自其它定时器的触发输出】或 TI1_ED信号,它最终对应ITRx还是TI1_ED信号,取决于从模式触发选择信号,即由TIMx_SMCR决定。

这个TRC信号可以作为TIMER输入通道的内部被捕获信号。

https://shequ.stmicroelectronics.cn/thread-869018-1-1.html

你又问:在第二张图中将多个信号通过选择器TS产生TRGI信号,这样TRC信号怎么产生的呢?

其实,这个TRGI 信号就是可作为输入捕获的TRC信号,实质你在问TRGI怎么产生的。

打个比方,你现在选择的TRGI是ITR0,此时TRC信号就是ITR0。你若问ITR0又怎么来的呢?通常来自其它TIMER的触发输出【TRGO】,当然也可能是其它外设的输出。。。。。


总之,TRC信号不是额外的新信号,本质就是工作于从模式的定时器触发输入信号。
