在这两张图中TI1FP1和TI2FP2这两个信号都没有经过CCMR1的CCxS位，为什么在使用手册及相关资料中在讲解到外部时钟模式1的时候都需要配置CCxS位呢，但是要是通过CCxS位来配置的话，可用的信号又不止这两路信号可以啊 ，从图上看TI1和TI2根本不需要通过CCxS位进行选择。在原理框图中也只能是TI1和TI2这两路信号，但有的知道书却说TI1、TI2、TI3和TI4都可以作为外部时钟是真的吗？

有没有哪位大神知道其中奥妙的，望指点一下小白，十分感谢！！！！！！！！！！！！

你的两幅图对应两个功能框图，ti1fp 和 ti2fp两个信号担当不同的角色，不要混淆。

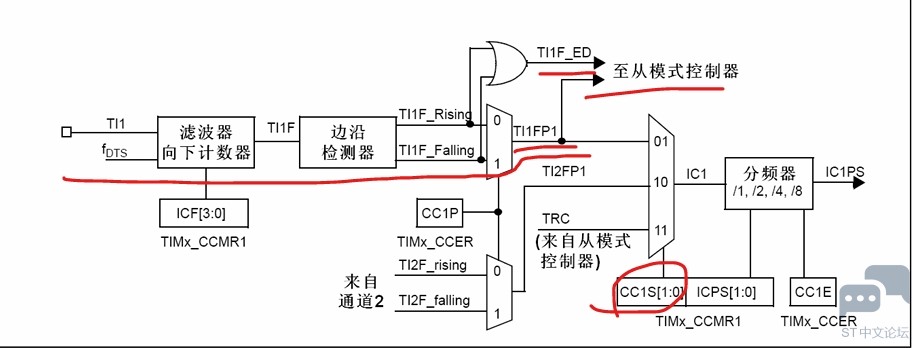

上面的那副图中的ti1fp1和ti2fp1信号分别来自TI1和TI2的输入，经滤波和边沿检测而来，二者此时作为被捕获的可选输入信号。二者及TRC信号谁被捕获，由CCMR寄存器的CCxS字段决定。

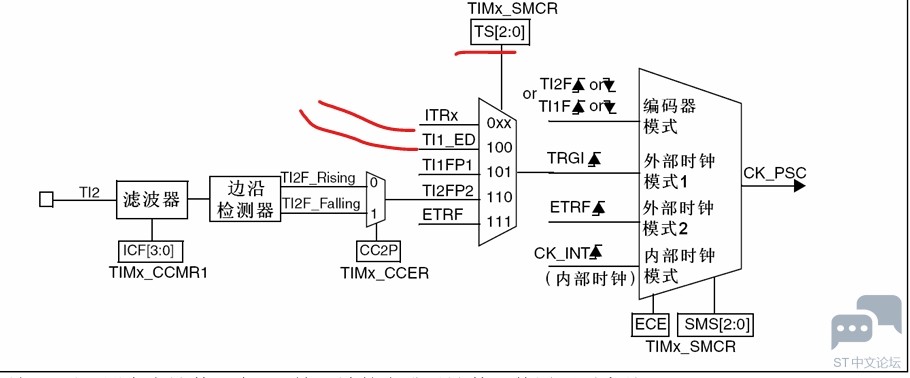

下面的那副图中的是ti1fp1和ti2fp2，注意不是ti2fp1。此时二者是作为TIMER的外部时钟可选信号。二者及其它可选时钟信号【比如IRTx/ETRF】最终谁被选择为外部时钟源，由SMCR配置决定。

目前的STM32芯片，可以引入外部时钟的TIMER通道只有TI1 TI2，而TI3 TI4没法引入外部时钟。当然还有个ETR脚也可以为TIMER引入时钟。

小结，ti1fp和ti2fp信号，可以基于不能功能呈现不同角色，相应的配置寄存器也自然不太一样。

这里有个细节可能需要注意一下：

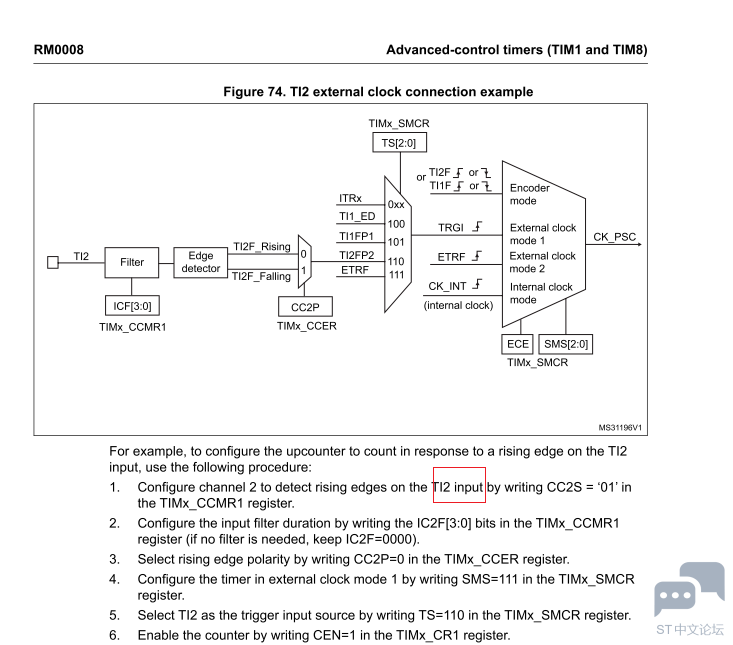

1. 从手册上描述外部时钟配置的的第一步看 ：1.    Configure channel 2 to detect rising edges on the TI2 input by writing CC2S = ‘01’ in the TIMx_CCMR1 register.    重点是配置成输入 同时TI2 有效。

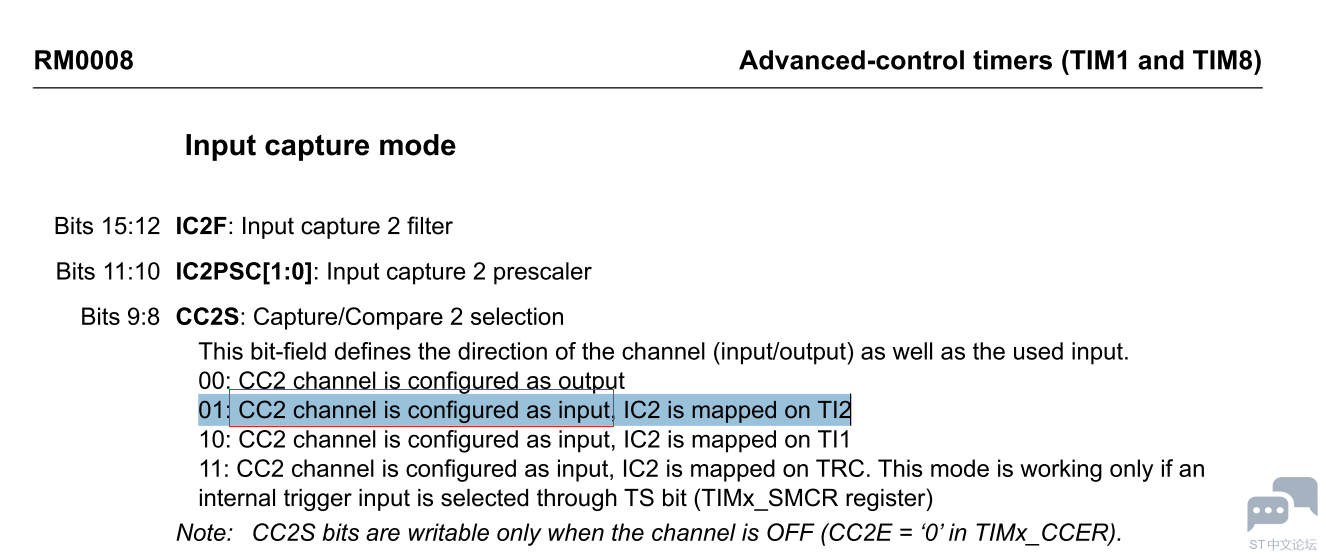

2. 从寄存器功能对这位的描述上看也是 配置成输入通道，同时TI2 有效。 可以参考手册中的描述。
所以推测楼主的第一幅示意框图中，并没有完整的显示出这个功能。毕竟电路很复杂，示意框图未必能全面覆盖所有功能。


至于能做外部时钟源，框图上已经显示只有T1FP1 和 T2FP2 可以做输入选择。

butterflyspring 发表于 2025-11-19 14:36
这里有个细节可能需要注意一下：</p>
<ol>
<li>从手册上描述外部时钟配置的的第一步看 ：1.    Configure channel 2  ...

是的，不论tifpx用作输入捕获信号 还是外部输入时钟信号，TI1 TI2作为 输入通道 是基本要求，这点始终由CCxS决定。
