//IIC+中断 //记住不光要开IT中断，还要把I2C global中断打开

include "sht30.h"

// IT状态标志（仅用于批量读取） volatile uint8_t ina226_IT_rx_done = 0; // 接收完成标志 volatile uint8_t ina226_IT_rx_error = 0; // 接收错误标志 uint8_t ina226_IT_read_buf[4] = {0}; // 批量读取缓存（6字节：3个16位寄存器） float Power, Current, BusVoltage; uint16_t num_of_Current = 0; uint8_t sht30_rx_err = 0; HAL_StatusTypeDef INA226_Read_ALL_IT(uint8_t Dev_addr) { // 检查上一次IT是否还在进行 if (HAL_I2C_GetState(&INA226_IIC) == HAL_I2C_STATE_BUSY_RX) { return HAL_BUSY; } // 重置IT状态和缓存 ina226_IT_rx_done = 0; ina226_IT_rx_error = 0; for (uint8_t i = 0; i < 4; i++) { ina226_IT_read_buf[i] = 0; } // 启动IT批量读取：从0x02寄存器开始，连续读取6字节（0x02/0x03/0x04各2字节） // 核心：利用INA226寄存器地址自动递增特性，一次读取3个寄存器 HAL_StatusTypeDef ret = HAL_I2C_Mem_Read_IT( &INA226_IIC, Dev_addr<<1, // 设备地址（Mem_Read自动处理读位，无需|0x01） INA226_REG_POWER, // 起始寄存器地址（0x02） I2C_MEMADD_SIZE_8BIT, // 寄存器地址8位 ina226_IT_read_buf, // IT接收缓存（6字节） 4 // 读取长度：3个寄存器×2字节=6字节 );

if (ret != HAL_OK) { return ret; // IT启动失败 } return HAL_OK; }

/**

• @brief I2C Mem_Read IT接收完成回调（仅处理INA226） / void HAL_I2C_MemRxCpltCallback(I2C_HandleTypeDef hi2c) { if (hi2c->Instance == INA226_IIC.Instance) { ina226_IT_rx_done = 1; // 标记接收完成 ina226_IT_rx_error = 0; // 无错误

  // 功率（0x03）：第2-3字节，LSB=625μW uint16_t power_reg = (ina226_IT_read_buf[0] << 8) | ina226_IT_read_buf[1]; Power = (float)power_reg * POWER_LSB;

  // 电流（0x04）：第4-5字节，LSB=25μA（有符号） int16_t current_reg = (int16_t)((ina226_IT_read_buf[2] << 8) | ina226_IT_read_buf[3]); Current = (float)current_reg * CURRENT_LSB; num_of_Current++; if(num_of_Current < 80) { INA226_Read_ALL_IT(addr_1); } else { num_of_Current = 0; SHT30_Read_ALL_IT(SHT30_ADDR_1); // INA226_Read_ALL_IT(addr_1); } } }

/** @brief I2C IT错误回调（仅处理INA226） / void HAL_I2C_ErrorCallback(I2C_HandleTypeDef *hi2c) { if (hi2c->Instance == INA226_IIC.Instance) { if(num_of_Current != 0) { ina226_IT_rx_done = 1; // 标记传输结束 ina226_IT_rx_error = 1; // 标记错误 INA226_Read_ALL_IT(addr_1); } else { sht30_rx_err = 1; SHT30_Read_ALL_IT(SHT30_ADDR_1); } } }

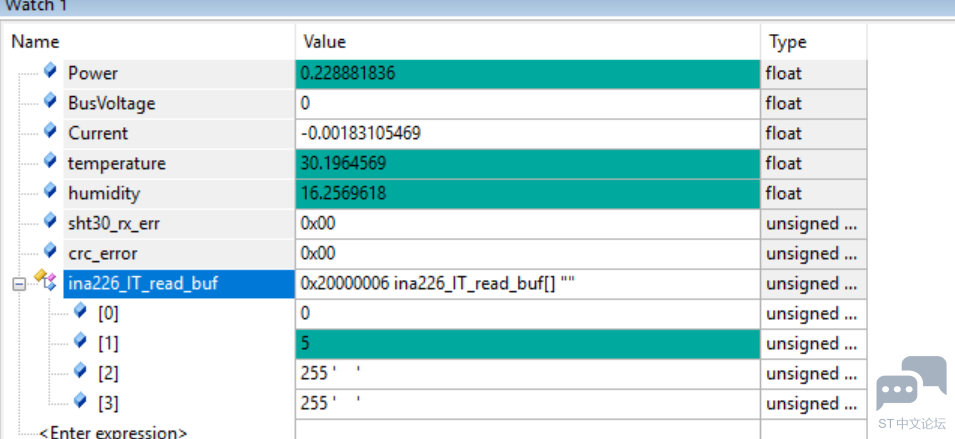

• 可以看到power是正常的，但是current就不正常，这是从power寄存器（0x03）开始读，如果我从总线电压寄存器（0x02）开始读六个字节，就会是下面这样：

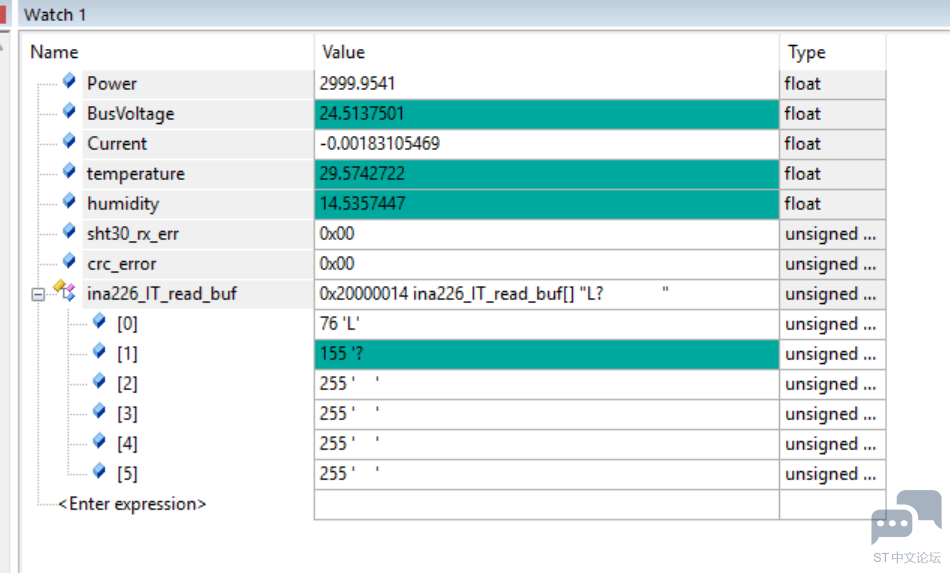

• 可以看到只有第一个寄存器读出来的才能正确转换

  另外我想说，如果用阻塞式单个读取，是完全没问题的，也就是配置没问题

  /**

  • @brief 从INA226读取16位寄存器数据
  • @param Dev_addr: 从机地址
  • @param reg_addr：寄存器地址
  • @param data：读取到的数据（16位，输出参数）
  • @retval HAL_StatusTypeDef：操作状态 / HAL_StatusTypeDef INA226_ReadReg(uint8_t Dev_addr, uint8_t reg_addr, uint16_t data) { uint8_t rx_buf[2]; // 先发送要读取的寄存器地址 if (HAL_I2C_Master_Transmit(&INA226_IIC, (Dev_addr << 1) | 0x00, &reg_addr, 1, 50) != HAL_OK) { return HAL_ERROR; } // 读取该寄存器的16位数据 if (HAL_I2C_Master_Receive(&INA226_IIC, (Dev_addr << 1) | 0x01, rx_buf, 2, 50) != HAL_OK) { return HAL_ERROR; } *data = (rx_buf[0] << 8) | rx_buf[1]; // 组合高8位和低8位 return HAL_OK; }

  /**

  • @brief 读取INA226的电流（需先初始化校准）
  • @param Dev_addr: 从机地址
  • @retval float：电流（单位：A） / float INA226_ReadCurrent(uint8_t Dev_addr) { uint16_t reg_data; int16_t signed_data; if (INA226_ReadReg(Dev_addr, INA226_REG_CURRENT, &reg_data) != HAL_OK) { return -1.0f; } // 电流值为16位有符号数，LSB由校准值决定（此处为25μA/bit） signed_data = (int16_t)reg_data; return signed_data CURRENT_LSB; }

学到了
