其实在2025年里我们看到过不少次STEVAL$STWINKT1B的身影，不过由于实践问题基本上都没有参与，这次这个明星产品有一次出来了，必须得好好的体验一下，重点是其内置的多种传感器，看有没有机会测一下楼体的震动，深受其扰，不过不知道能不能有效的测出来，这都是是后话了，我们先看一下这一次对象的整体包装：


       根据经验，这样的塑料壳包装一般都是用在老产品上的，近些年的新品都是采用的纸盒包装，也不排除一些特殊产品依然用这种包装，索性查了一下，发现STEVAL$STWINKT1B的上市时间是2021年，也不算晚，这样的包装还是比较一目了然的。
       可以看到里面的一个基本配置，除了结构件外主要的部分就是咱们STEVAL$STWINKT1B板子，和一个小电池，还配备了一个STlinkV3mini。

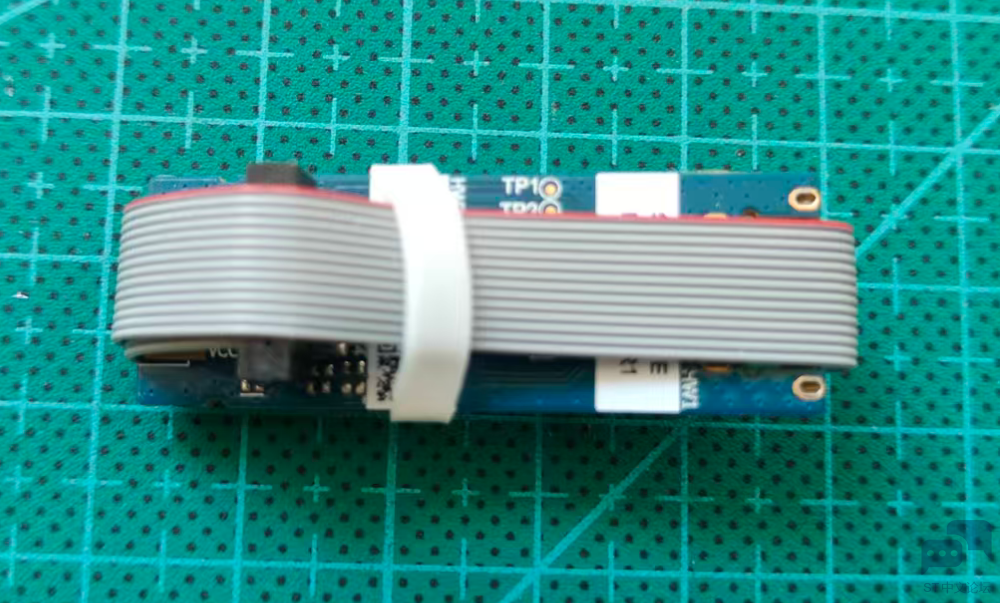

       STlinkV3mini和我们平时买到的完全一样，实际上就是一个单独的产品；

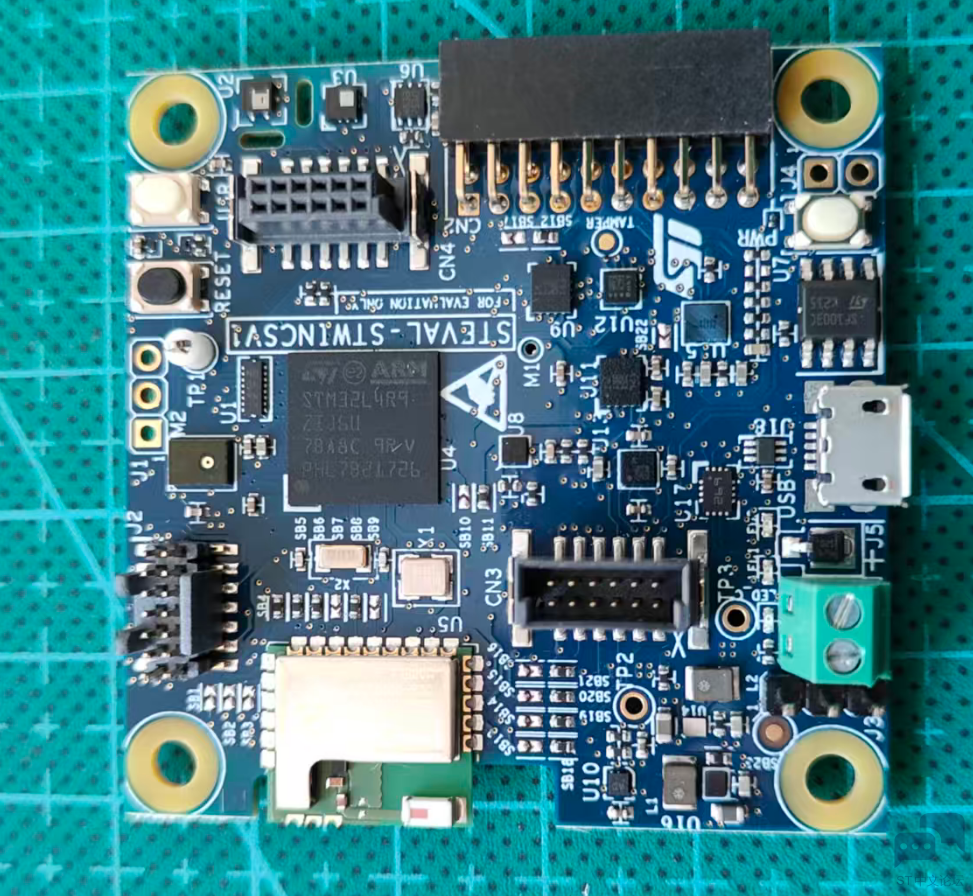

       开发板的正面可以看到基本的主控STM32L4R9，还有一个蓝牙模块以及众多的传感器，丰富的接口；

       背面主要是一些SD卡座、电池插座等接口，不算太多；

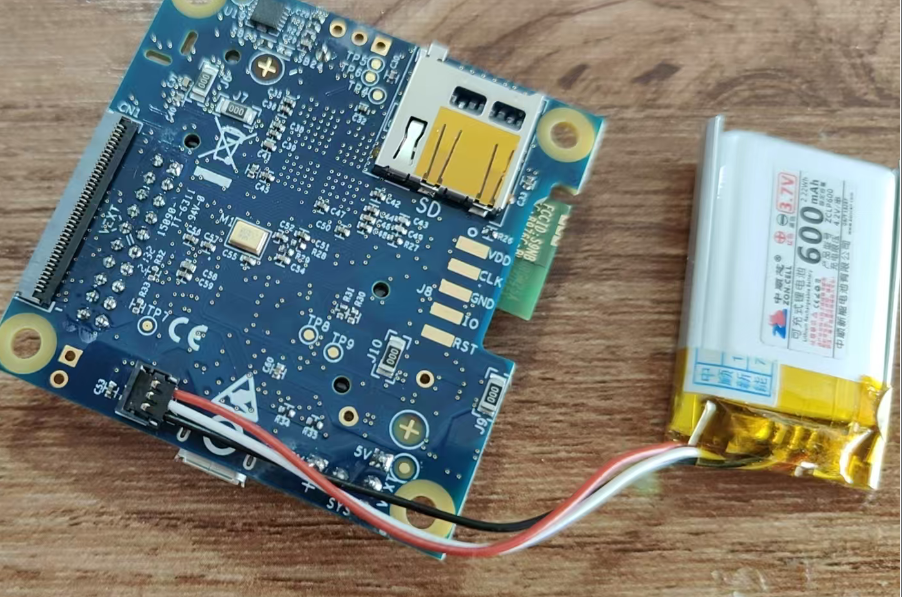

       本次的套件里面还提供了一个小电池，3.7V 480mAh的规格，可惜的是有点鼓包了，如果生产日期比较早的化，这种锂电池还是比较容易出现鼓包现象的，由于接口的特殊性和安全，我们还是换了一个电池，600mAh算不算给他提升一下：

       准备工作就到这里，接下来就组装一下，如下图：‘


       STEVAL$STWINKT1B是一个开发套件和参考设计。可用于简化设计和测试状态监测和预测性维护等高级工业IoT应用。该套件具有带一系列嵌入式工业级传感器和超低功耗微控制器的核心系统板，可对多种振动频率（包括超高频率音频和超声频谱）下的9轴运动传感数据进行振动分析，并可以实现高精度局部环境与温度监测。该开发套件还有丰富的软件包和优化的固件库，以及云仪表板应用，这些都可以助于缩短端到端解决方案的设计周期。此套件支持蓝牙®低功耗无线连接，并可以通过专用插件扩展板（STEVAL-STWINWFV1）支持Wi-Fi连接。还可以通过板载RS485收发器支持有线连接。核心系统板还具有STMod+连接器，可用于连接与STM32系列可兼容、低成本、小尺寸子板，如LTE Cell包。


• 可实现振动监测与超声检测的多感测无线平台
• STEVAL-STWINKT1的更新版本，现包括安装有STSAFE-A110、BlueNRG-M2S模块和IMP23ABSU MEMS麦克风
• 围绕STWIN核心系统板可以构建具有处理、传感、连接和扩展功能
• 具有FPU、2048 Kb闪存的120 MHz超低功耗ARM Cortex-M4 MCU（STM32L4R9） 用于独立数据记录应用的Micro SD卡插槽
• 用于独立数据记录应用的Micro SD卡插槽
• 拥有蓝牙®低功耗v5.0无线技术和Wi-Fi（带STEVAL-STWINWFV1扩展板），以及有线RS485和USB OTG连接。
• 可选择使用STSAFE-A110来实施身份验证与品牌保护安全解决方案
• 广泛的工业IoT传感器：

  • 超宽带宽（高达6 kHz）、低噪声、3轴数字振动传感器（IIS3DWB）
  • 具有机器学习内核的加速度计 + 陀螺仪的 iNEMO惯性测量单元（ISM330DHCX）
  • 超低功耗高性能MEMS运动传感器（IIS2DH）
  • 超低功耗3轴磁力计（IIS2MDC）
  • 数字压力传感器（LPS22HH）
  • 湿度和温度传感器（HTS221）
  • 温度传感器（STTS751）
  • 工业级数字MEMS麦克风（IMP34DT05）
  • 频率响应高达80 kHz的模拟MEMS麦克风（IMP23ABSU）

• 模块化架构，可通过板载连接器扩展：

  • STMOD+和40引脚Flex通用扩展
  • 用于连接扩展的12引脚公插头
  • 用于传感扩展的12引脚母插头

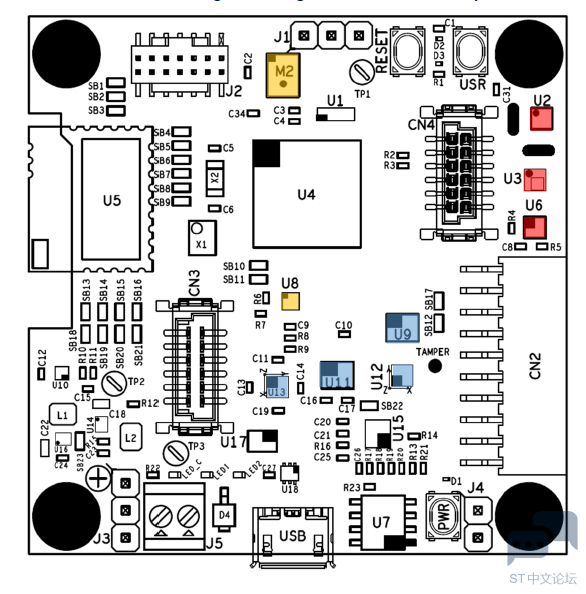

       功能很多，目前我们还没有接触，只是先上一下电看看，连接上USB后发现LED_C和LED_2闪烁（红灯和黄灯）：

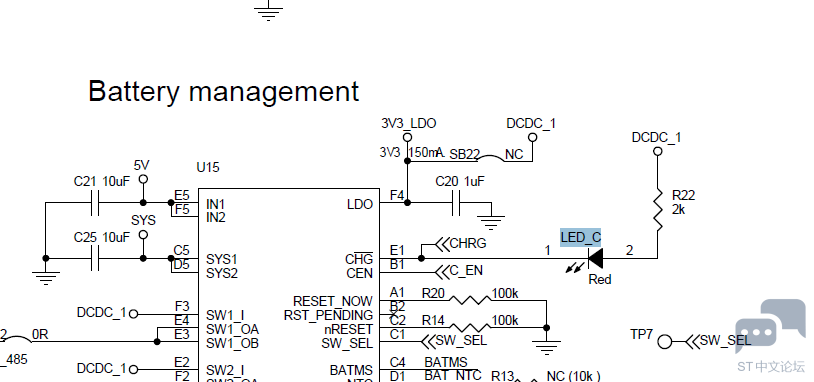

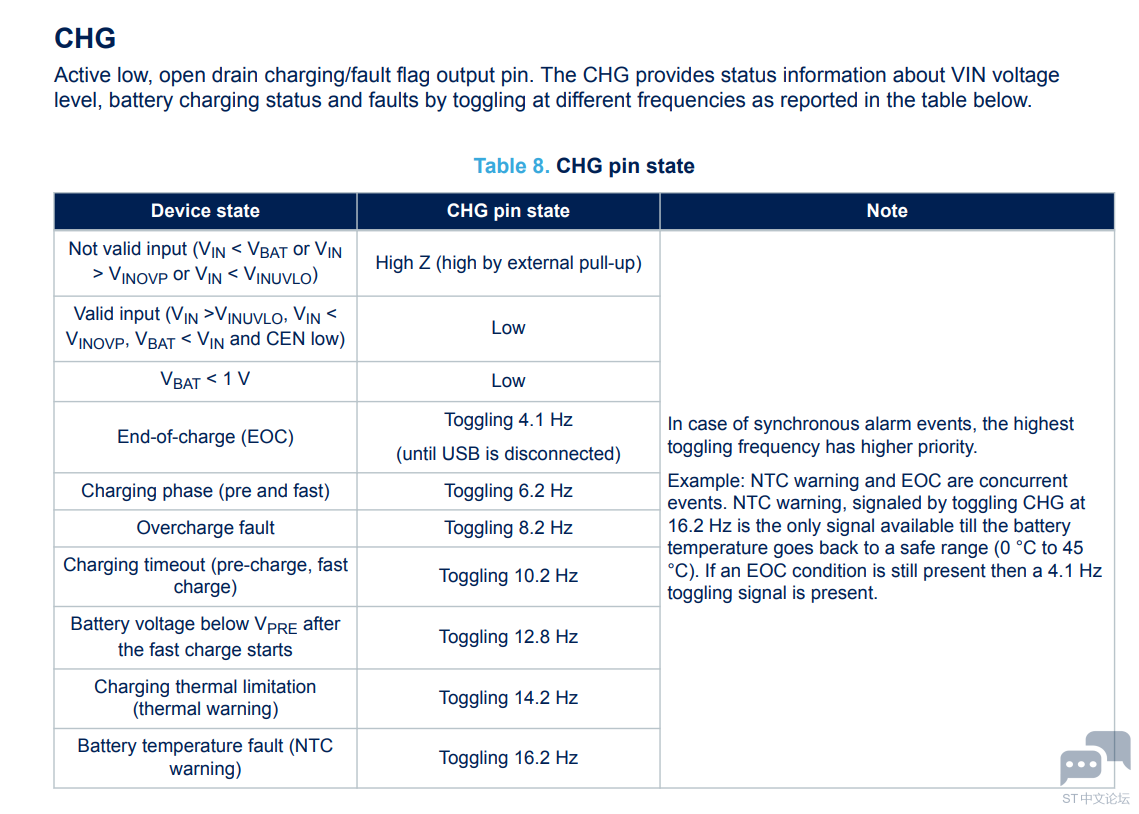

       LED_C指示的是电池状态，电池管理用的是STBC02AJR2，我们查看了一下这个芯片的管理IC，看到其CHG引脚会以不同的频率闪烁来代表不同个状态：

       我们测了一下实际的频率为6Hz，也就是预充电和快速充电状态，在安装之前测得的电压为3.8V左右，符合预期，接下来我们就先充电，研究一下原理图和如何使用，为后续测试做一下准备。
