在STM32HAL库里定义很多状态机变量，用于对各种外设模块的运行状态有序管理，涉及的状态有ready,busy,idle,timeout,error等。利用这些状态变量，以便正确操控各个外设，避免使用上的混乱。

以USART为例，HAL库里为USART的发送、接收操作分别定义了两个状态变量，即gState和RxState。其中gState表示USART的发送状态，RxState表示接收时可能的状态，是ready还是busy或其它诸如出错、超时状态。【下面重点聊聊gState】

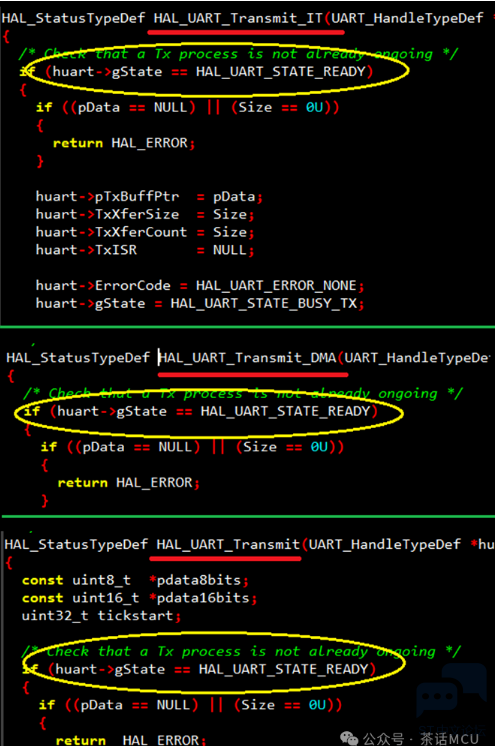

USART初始化后gState为reddy状态，当要调用UART发送函数时程序将其设置为Busy。从下面的截图我们可以看到,不论以哪种方式调用UART发送库函数，都会有针对UART发送状态变量gState的检查，如果是Ready就继续执行后续程序，并将gState改为Busy,否则返回出错。

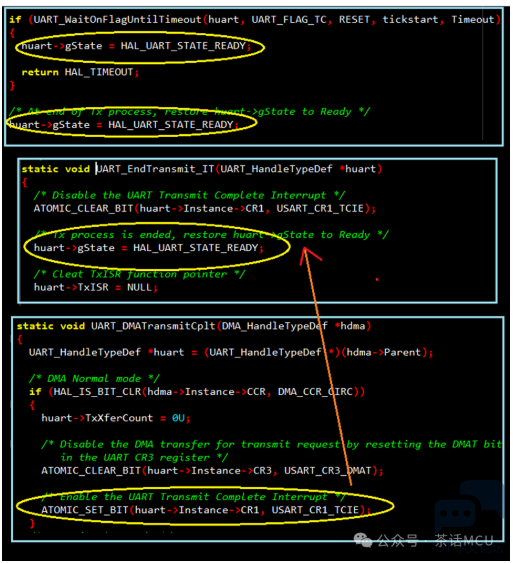

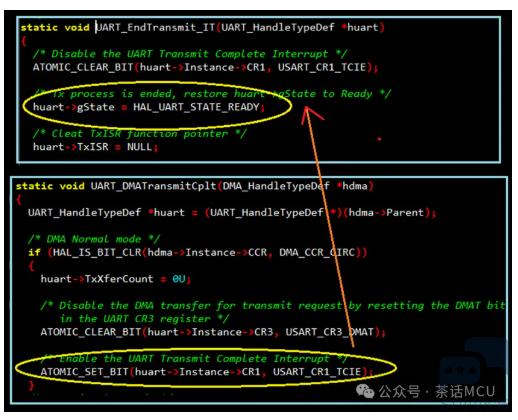

当USART完成发送或中止发送时，软件将gState设置回Ready。下面截图的前两个方框是UART在发送超时或正常结束时将gState改为Ready的情形，第三个方框是先在DMA完成中断里使能UART发送完成中断，然后通过UART中断将gState改为Ready。也就是说，使用DMA方式实现UART发送，gState终究还是通过UART中断服务程序完成修改。

如果说你调用的查询式发送函数，即HAL_UART_Transmit(），则在该函数里查询到数据发送完毕或发生超时都会将gState设置为Ready。这里就不截图了，有兴趣可以直接去阅读该函数代码。

如果说你调用的是中断式UART发送函数，即HAL_UART_Transmit_IT（），同时你沿用CubeMx创建的中断服务程序代码框架，在相应的发送中断服务程序里检测到发送完成时，也会将gState修改为ready为下次发送做准备。

如果你调用的API函数虽然是HAL_UART_Transmit_IT（），而中断服务程序是另外组织的，要记得在发送完成时将gState改为Ready，不然下次调用HAL_UART_Transmit_IT（）函数会因为gstate检查不通过而不能得以执行。

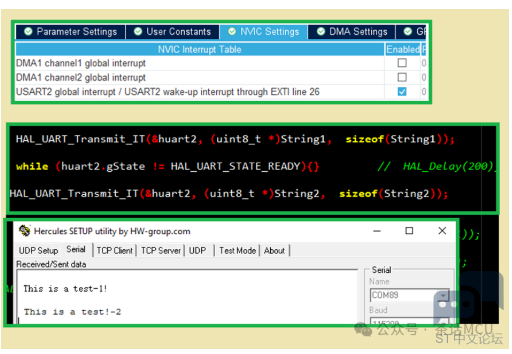

下面截图就是基于中断方式完成两次UART发送的情形。gState的修改在UART中断服务程序里完成，上面贴过图了。

如果说你调用的是DMA方式发送函数，即HAL_UART_Transmit_DMA(),同样，也沿用CubeMx创建的中断服务程序代码框架，且在Cubemx那里使能了UART及相关DMA的中断响应。

程序会在相应的DMA完成中断代码里使能UART的发送完成中断，然后在UART发送完成中断里再将gState从busy改为ready。即gState的改变由两个步骤完成，涉及UART和DMA两个外设的中断。关于这点在前面也提过。

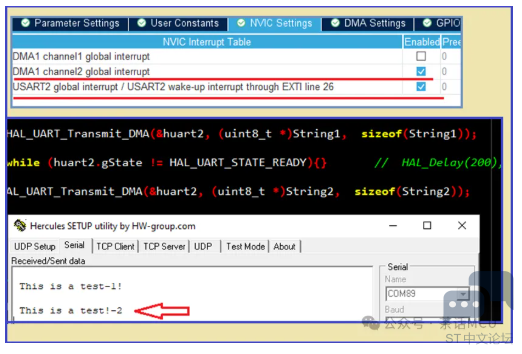

如果像下面配置和组织用户代码，每次基于DMA方式的UART发送都是有效的。

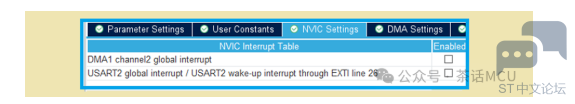

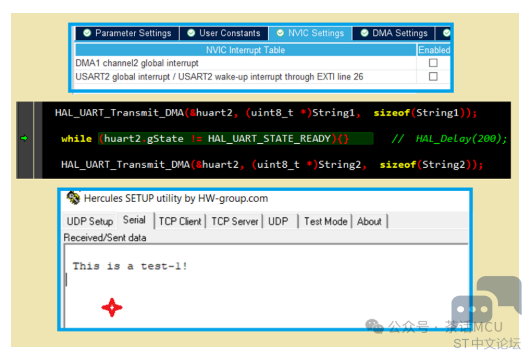

如果说，你虽然调用了HAL_UART_Transmit_DMA()函数，但在CubeMx那边没有使能DMA或UART的中断响应，也没有在适当的位置做状态切换，这时就会发生即使你多次调用HAL_UART_Transmit_DMA()函数而只做一次发送的情形。因为在后续的HAL_UART_Transmit_DMA()函数里做gState检查，发现busy就会强行退出。具体到下面的测试就是卡在gState的while等待处。【在下面的CubeMx配置里没有使能UART及相应DMA通道的中断响应】

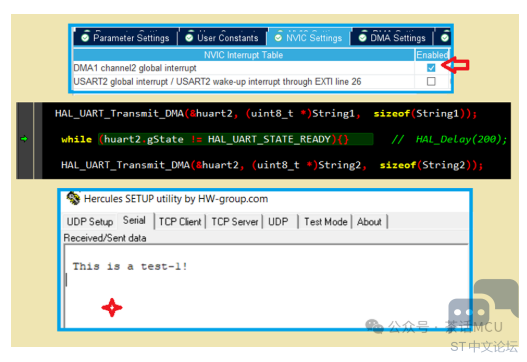

如果说，在CubeMx那边只使能DMA的中断响应，然后调用DMA方式的UART发送函数HAL_UART_Transmit_DMA()，即使多次调用也只有第一次有效【在下面的CubeMx配置里仅仅UART发送相关的DMA通道的中断响应】。

如果在CubeMx那边只使能UART的中断响应，不使能DMA的中断响应会怎么样呢？照样多次调用DMA方式的UART发送也只是第一次有效。因为按照目前库代码的逻辑，UART的TC中断使能是在DMA中断里完成的，TC中断没有被使能自然就没法进入UART发送完成中断去修改gState的状态。当然，如果你手动额外使能UART的TC中断就另当别论。

显然，基于事件触发在中断里进行修改状态有其合理和实时性。如果我们只是想调用库函数实现些功能，而不想开启相关中断，我们适时地手动修改gState状态也是可以的，但要保证合适的时间点。【下面在CubeMx那里未使能UART及相关DMA的中断响应】

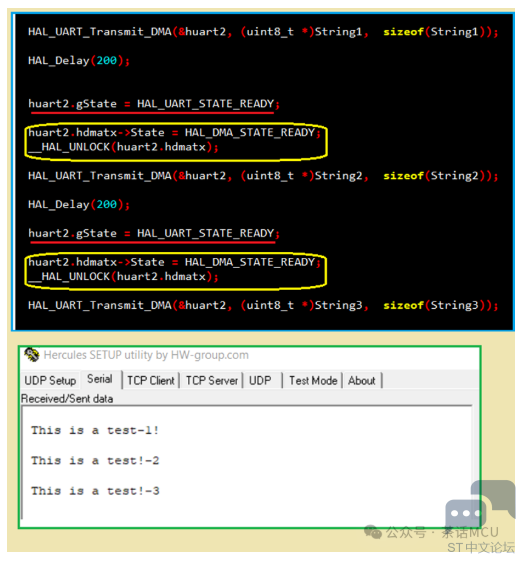

比方像下面这样使用DMA方式依次做三次串口输出：

从上面实现代码不难发现，我在调用第2次、第3次的DMA方式的UART发送函数前，不仅修改了UART的发送状态gState，也修改了跟当前的DMA状态，而且还多了针对DMA的解锁操作。

不难理解，UART外设有状态机管理，DMA也可以有，再次调用时修改DMA状态为Ready可以理解，为什么又多了个解锁操作呢？这是HAL库针对这种共享性资源增加的管理机制。

针对状态机和锁机制，个人是这样理解的，状态机主要用于管理系统或外设的运行状态，确保操作按正确的顺序进行。它跟踪资源的当前状态，并根据状态决定下一步的操作。侧重行为的有序管理。

锁机制主要用于管理资源的占用，确保在多任务环境中对共享资源的访问安全，防止多任务或中断同时访问同一个资源，导致数据竞争和不一致的问题。侧重资源占用管理。

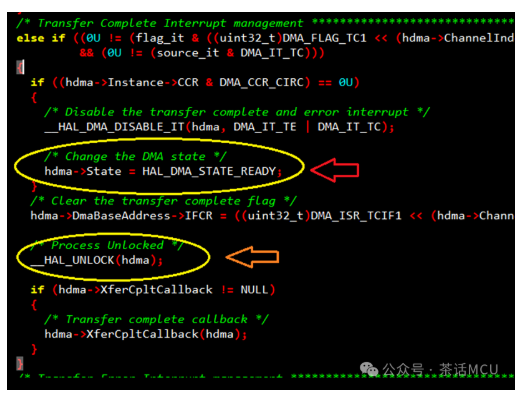

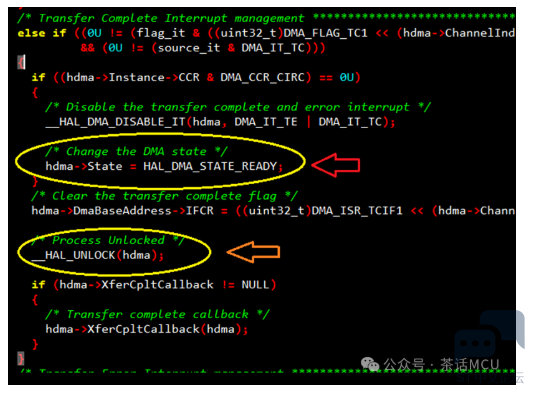

下面截图是STM32库代码里有关DMA完成中断的部分处理代码：

我们可以看到，在DMA传输完成中断里，库代码既做了DMA本身状态机变量的修改也做了当前DMA资源的解锁操作。

前面重点分析了使用CubeMx配置和HAL库函数时，多次调用DMA方式的UART发送只有1次有效的可能原因。

这里还有一种情况，当我们基于中断或DMA方式调用UART发送，也开启了相关中断并沿用库函数的写法逻辑，还是可能出现只有第一次发送有效的情况，比方像下面这样的写法：

HAL_UART_Transmit_DMA(&huart2, (uint8_t *)String1, sizeof(String1));

HAL_UART_Transmit_DMA(&huart2, (uint8_t *)String2, sizeof(String2));

HAL_UART_Transmit_DMA(&huart2, (uint8_t *)String3, sizeof(String3));

这里的三次调用太近了，第一次调用时软件将gstate改为busy，当运行第二个第三个调用时，第一次的uart发送可能根本没有完成，自然也就没法基于其完成中断将gstate改为ready，这样导致后续的两次调用都无效了。所以像这种情况，后续调用前要确保上次传输完成了。当然，如果基于中断方式进行也要注意同样的问题。显然，这里从第二次调用前加个状态检查等待即可。

上面内容仅适用于使用STM32 HAL库函数及相关代码逻辑的情况。今天就分享到这里，供君参考。就此搁笔，下次再聊。

文章出处：茶话MCU
