这里分享三个STM32应用中遇到的小问题，一起看看。

一、多个SPI的DMA传输为何仅1个有效？

有人使用STM32F407配置了3个SPI并开启DMA来实现通信。他在调试中发现，虽然配置了3个SPI以及各自DMA功能，但每次只能启动1个SPI的DMA收发功能。总是先使能哪个SPI的DMA功能，该SPI就工作，其它则不工作。也就是说，3个SPI及相应的DMA都能工作，就是不能同时工作。

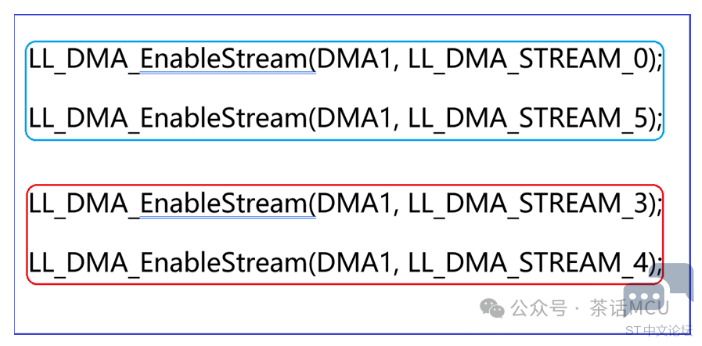

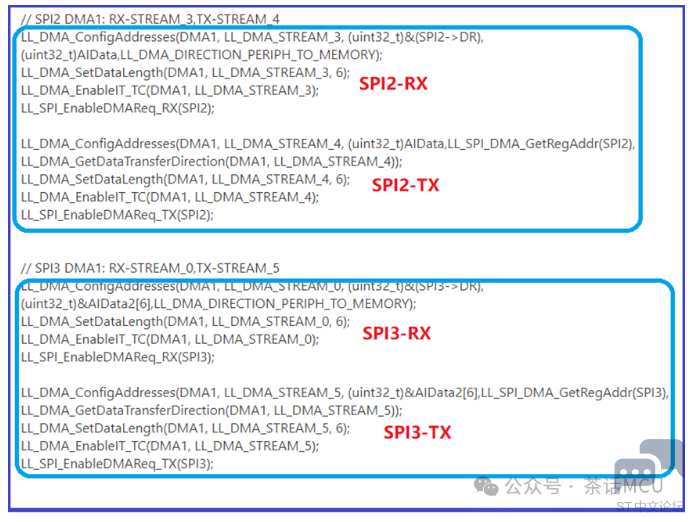

客户使用Cubemx进行配置，基于LL库组织代码。下面截图是该用户提供的部分配置代码【SPI2和SPI3的初始化配置】：

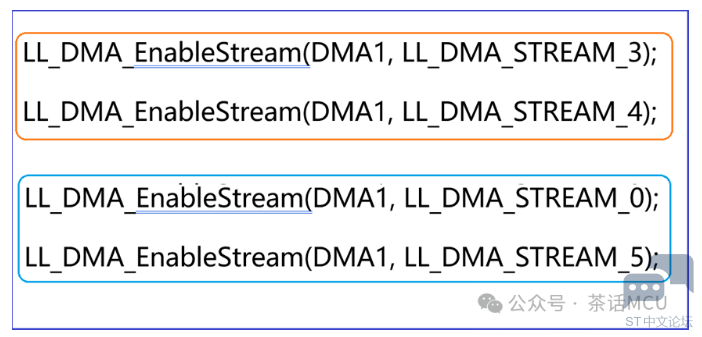

如果SPI2的DMA使能代码在前SPI3在后，SPI2工作正常,SPI3则不工作。

如果SPI3的DMA使能代码在前，SPI3工作正常,SPI2就不工作。

但是，如果只配置任意1个SPI的DMA传输，都工作正常。

这样看来，他的SPI及DMA配置应该没啥问题。那问题在哪呢？

我看他的初始代码里有开启各DMA传输完成中断，怀疑是不是每次一使能某个SPI的DMA后，就触发了DMA传输完成中断。如果用户没有在DMA传输完成中断程序里做标志的清零，就有可能来不及继续运行后续的代码，即后续其它SPI的DMA传输的使能代码。

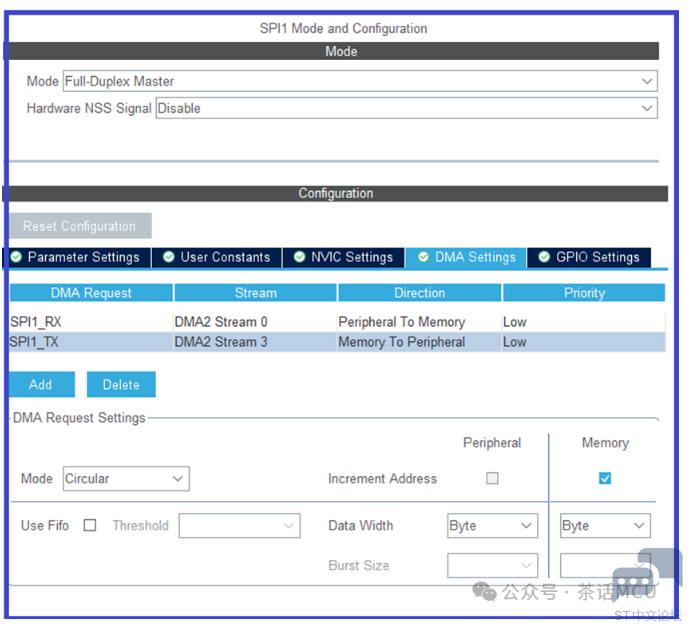

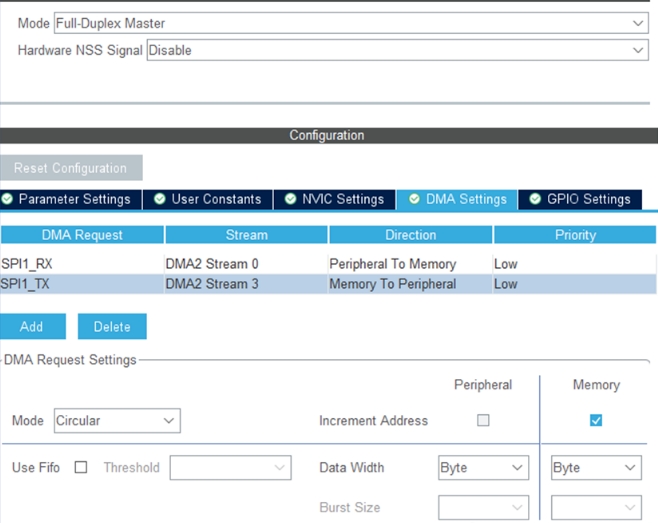

我拿STM32F407开发板，使用SPI1和SPI2进行测试验证。使用CubeMx进行配置并基于LL库组织代码。SP1和SP2的配置基本一样，都开启了各自的收发的DMA传输。

创建工程后，添加相应用户代码，进行测试。

/* USER CODE BEGIN 2 */

//+++++++++spi1 config++++++++++++
// LL_DMA_SetChannelSelection(DMA2, LL_DMA_STREAM_0, LL_DMA_CHANNEL_3);   /* SPI1_RX Init */
LL_DMA_ConfigAddresses(DMA2, LL_DMA_STREAM_0,  (uint32_t)&SPI1->DR,(uint32_t)&SPI1RXData[0],LL_DMA_DIRECTION_PERIPH_TO_MEMORY);
LL_DMA_SetDataLength(DMA2, LL_DMA_STREAM_0, SIZE);
LL_DMA_EnableIT_TC(DMA2, LL_DMA_STREAM_0);
LL_SPI_EnableDMAReq_RX(SPI1);


//  LL_DMA_SetChannelSelection(DMA2, LL_DMA_STREAM_3, LL_DMA_CHANNEL_3);   /* SPI1_TX Init */LL_DMA_ConfigAddresses(DMA2, LL_DMA_STREAM_3,  (uint32_t)&SPITXData[0],(uint32_t) &(SPI1->DR),LL_DMA_DIRECTION_MEMORY_TO_PERIPH);
LL_DMA_SetDataLength(DMA2, LL_DMA_STREAM_3, SIZE);
LL_DMA_EnableIT_TC(DMA2, LL_DMA_STREAM_3);
LL_SPI_EnableDMAReq_TX(SPI1);


//+++++++++spi2 config++++++++++++
//LL_DMA_SetChannelSelection(DMA1, LL_DMA_STREAM_3, LL_DMA_CHANNEL_0);   /* SPI2_RX Init */LL_DMA_ConfigAddresses(DMA1, LL_DMA_STREAM_3,  (uint32_t)&(SPI2->DR),(uint32_t)&SPI2RXData[0],LL_DMA_DIRECTION_PERIPH_TO_MEMORY);
LL_DMA_SetDataLength(DMA1, LL_DMA_STREAM_3, SIZE);
LL_DMA_EnableIT_TC(DMA1, LL_DMA_STREAM_3);
LL_SPI_EnableDMAReq_RX(SPI2);


// LL_DMA_SetChannelSelection(DMA1, LL_DMA_STREAM_4, LL_DMA_CHANNEL_0); /* SPI2_TX Init */
LL_DMA_ConfigAddresses(DMA1, LL_DMA_STREAM_4,  (uint32_t)&SPITXData[0], (uint32_t)&(SPI2->DR),LL_DMA_DIRECTION_MEMORY_TO_PERIPH);
LL_DMA_SetDataLength(DMA1, LL_DMA_STREAM_4, SIZE);
LL_DMA_EnableIT_TC(DMA1, LL_DMA_STREAM_4);
LL_SPI_EnableDMAReq_TX(SPI2);



 LL_SPI_Enable(SPI2);
 LL_SPI_Enable(SPI1);


LL_DMA_EnableStream(DMA1, LL_DMA_STREAM_3); //for spi2LL_DMA_EnableStream(DMA1, LL_DMA_STREAM_4); //for spi2

LL_DMA_EnableStream(DMA2, LL_DMA_STREAM_0); //for spi1LL_DMA_EnableStream(DMA2, LL_DMA_STREAM_3); //for spi1
/* USER CODE END 2 */

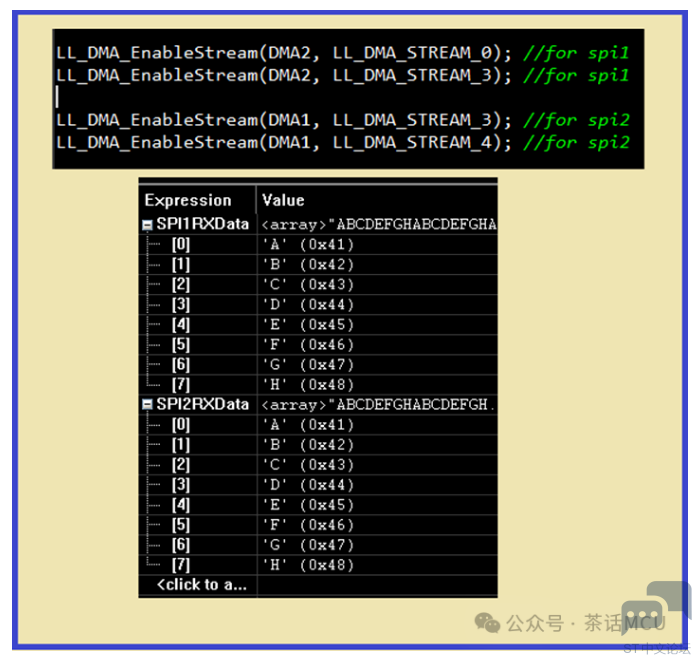

刚开始测试时，我每次让SPI1/SPI2收发8个数据，循环收发。结果发现，不论我先使能谁的DMA传输，都没有问题。

然后，我将DMA传输中断服务程序屏蔽掉，再行测试。不论我先使能谁的DMA传输，仍然都没有问题。显然，此时因为DMA传输中断服务程序被屏蔽，该中断会被没完没了的触发。

可能是传输数据较多的原因，在上一个DMA传输完成中断来临之前，不至于没有时间和机会来运行后续代码。于是我不断减少每轮DMA传输的个数，当减到1个时，果真出现了用户反馈的情形，即先使能哪个SPI的DMA传输，谁就工作正常，另外的就不工作了。

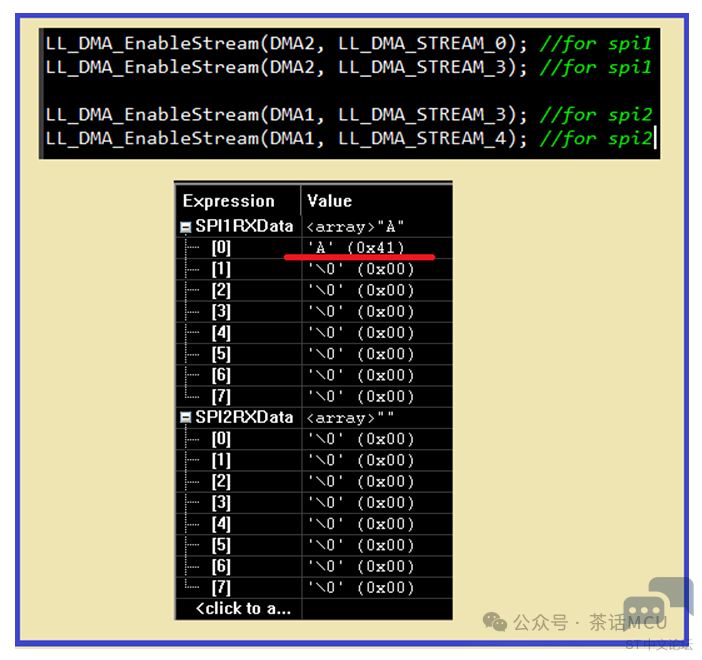

下图就是DMA传输个数为1，先使能SPI1的DMA的运行情况。

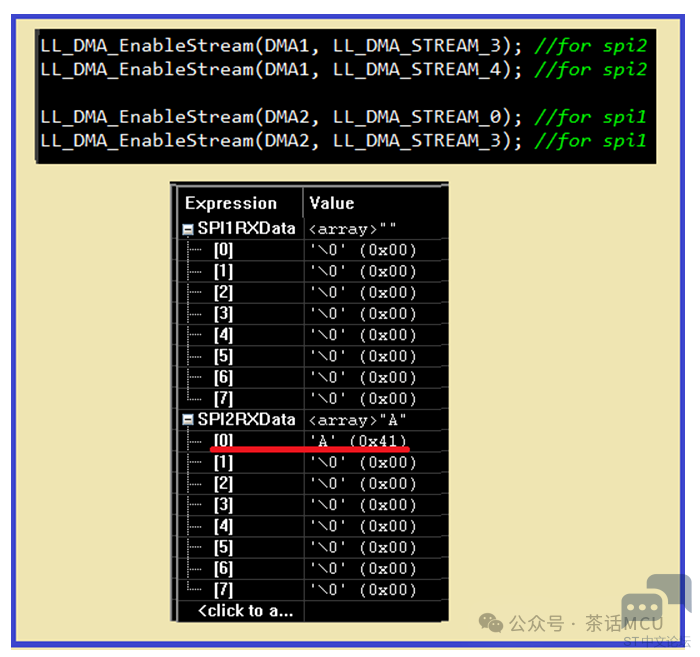

下图就是DMA传输个数为1，先使能SPI2的DMA的运行情况。

看到这里，看官应该明白怎么回事了。该问题来自于论坛，该用户估计是新手，可能他根本就没有准备相应的中断服务程序，刚好测试时又只收发1个数据，导致一使能某个DMA就立即触发中断，由于中断标志没能及时清零，导致CPU高速循环进出中断而不能运行其它代码了。【注：如果他使用cubemx创建基于HAL库的代码，就不会发生这个问题，除非他在cubeMx特意关闭DMA中断。因为HAL库里对各种中断最基本的标志清零管理都帮用户做了。用户往往只需补充些回调函数的代码。】

该问题虽然比较极端，但因类似响应时间、代码运行时序、中断管理方面问题我们在开发时还得多加留意。

二、多行UART的DMA输出代码怎么只有后面输出行才有效？

经常有STM32用户在做产品开发时遇到这种情况，就是基于DMA方式做UART输出时，连续几行的发送输出，只能看到最后一行的输出结果。

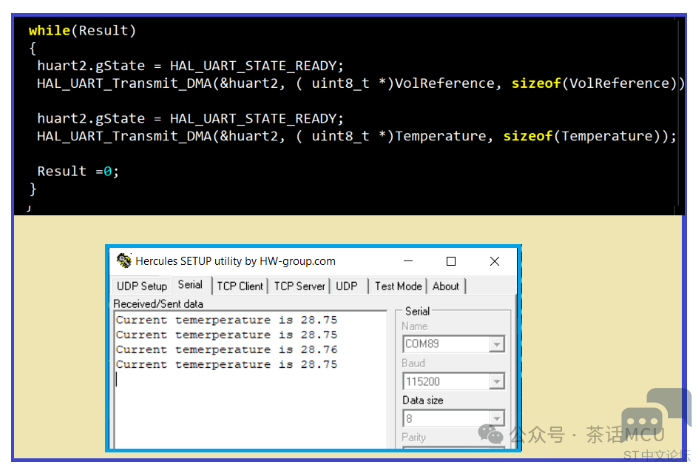

下图就是一种应用情景，本来希望相继输出2行不同内容，结果只输出后面代码的相应内容。

本来是希望输出电压信息和温度信息，结果只看到温度信息。

对于初次使用DMA的人来说，很容易发生类似问题。其实，这里的DMA发送API函数只是完成相关配置及使能操作，并不等于DMA的传输完成，这也是非阻塞式启动代码的特点。具体到这里，刚完成前面配置马上又来改变配置了，最后就变成只有最后那行启动代码真正生效了。

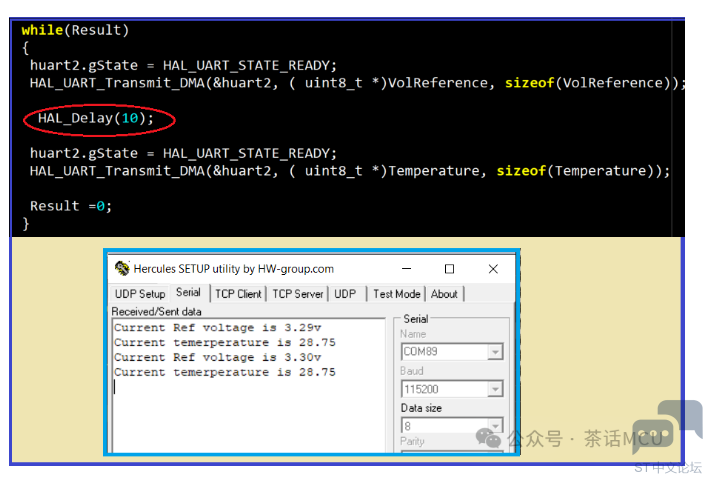

这个地方被调用的外设是同一个UART，即使使用DMA模式，也得等前次执行完再来执行后面的。我们可以查询外设状态量、或者基于DMA产生的完成事件作为结束标标，或者简单粗暴点来个合适的阻塞式延时。要不就别使用DMA或中断方式，而使用阻塞式的查询操作。我这里为了演示，就简单点，直接加点延时。[注：其实ST官方库代码里的外设状态量就有避免出现类似问题的作用。但有时我们的代码又未必完全按照库的逻辑走，会手动调整状态量，或者说对库里那些状态量的功能也未必很清楚。]

类似问题，感觉遇到的人较多。之前聊过这个话题，这里再次提醒下。

三、如何避免UART基于DMA方式接收时出现数据错位？

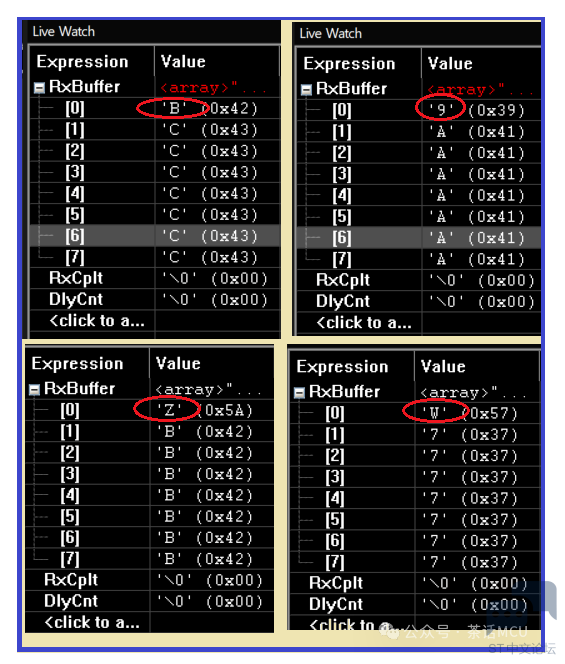

有人在使用STM32G4系列和STM32H5系列的UART,并开启DMA方式的接收，DMA工作在Normal模式。下图是UART接收出错的情形。

如上图所示，在基于UART DMA方式做定长接收时，由于实际发送的数据个数因为各种因素可能大于接收定长，出现接收数据错位的情形，而且总是第一个数据是错的，导致整串数据错位无法使用。【注：这里都是基于HAL库函数和CubeMx的配置而言的。】

要解决这个问题的方法不是唯一的，具体跟你是否开启UART出错监视、是否使能UART中断等。这里有个简单稍显粗暴、适用性较强的可靠方法，就是每次启动UART的DMA接收之前将UART初始化代码再运行一次。

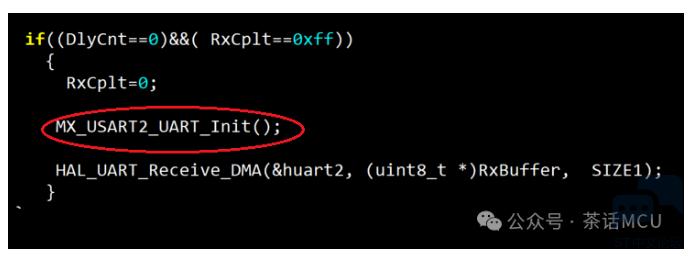

比方像下面这样：

上面的RxCplt标志和DlyCnt变量在DMA接收完成中断里被赋值，DlyCnt延时一段时间确保每次通信结束后再开启下次接收。

这个做法我在STM32G4和STM32H5的芯片上都测试过，可靠有效。至于其它办法需结合具体芯片和特定配置来看，在此不做延伸。

OK,今天的STM32应用分享就到这里，供君参考。
