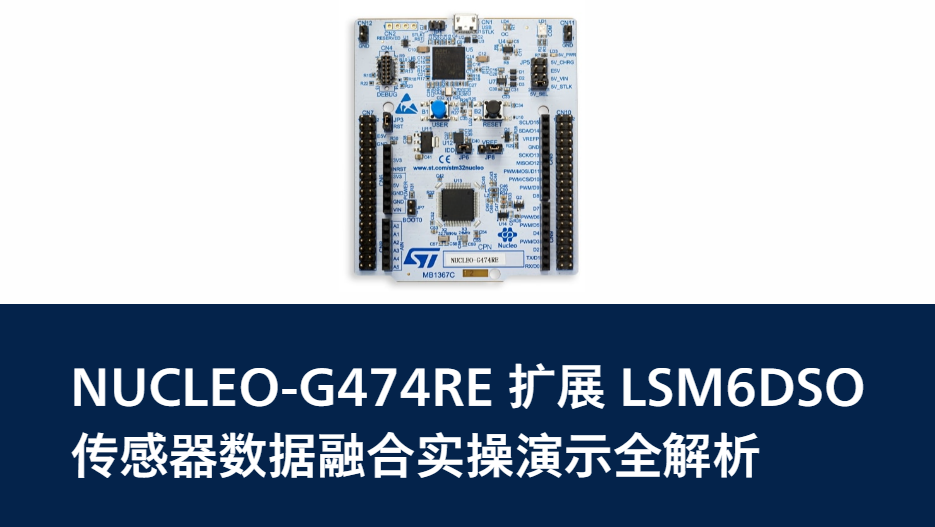

在 MEMS 运动传感器的评估与工程演示中，快速实现硬件适配与算法验证是开发人员的核心需求。NUCLEO-G474RE 开发板作为 STM32G4 系列的经典开发平台，搭配 LSM6DSO 六轴 MEMS 传感器，结合 ST 官方 X-CUBE-MEMS1 软件包与 Unicleo-GUI 上位机，可高效实现传感器数据融合（Data Fusion）的可视化演示。本文基于官方应用笔记，从硬件适配、软件配置、代码编译到上位机联调，完整拆解该演示系统的实现流程，同时解析其在实际项目中的拓展应用思路，为 MEMS 传感器开发提供可落地的实操参考。

资料获取：【应用笔记】NUCLEO-G474RE 开发板扩展 LSM6DSO 实现 Data Fusion 演示

1. 核心软硬件基础与应用原理

本次演示的核心是通过 NUCLEO-G474RE 开发板驱动 LSM6DSO 传感器，借助 ST 官方的运动算法库实现数据融合，并通过 Unicleo-GUI 完成数据的实时可视化，整个系统的软硬件核心组件各有明确的功能定位，且相互适配形成完整的演示闭环。

LSM6DSO 是 ST 推出的集成 3D 数字加速度计与 3D 数字陀螺仪的六轴 MEMS 传感器，可精准采集运动过程中的加速度、角速度等原始数据，其与 NUCLEO-G474RE 之间通过 IIC 接口实现数据通信，硬件连接简单且传输稳定。Unicleo-GUI 作为 ST 专为运动 MEMS 和环境传感器打造的上位机软件，支持传感器数据的实时显示、曲线记录与 3D 模型仿真，是传感器评估与算法演示的核心工具。

而 X-CUBE-MEMS1 软件包则是连接硬件与上位机的关键，其内置了 IKS01A3 传感器评估板的软件支持包、Motion_FX 数据融合算法库等核心资源，其中 Motion_FX 算法库可实现多传感器数据的融合处理，输出旋转、四元数、重力与线性加速度等融合后的数据，为 3D 模型的运动仿真提供算法支撑。本次演示所用的扩展板为 IKS01A3 的精简版本，仅保留 LSM6DSO 传感器，因此可直接复用 IKS01A3 的软件支持包，大幅降低开发适配成本。

2. 分步实现系统配置与代码编译

系统配置的核心基于 STM32CubeMX（或 STM32CubeIDE 集成的 CubeMX）完成，从开发板选择到外设配置，再到软件包加载，所有步骤均围绕 LSM6DSO 的驱动与数据融合算法的启用展开，配置完成后即可自动生成工程代码并编译，具体操作流程如下。

2.1 基础配置与软件包加载

首先在 STM32CubeMX 中选择 NUCLEO-G474RE 开发板，直接使用开发板的默认配置，无需额外修改基础参数；随后在软件仓库中下载 X-CUBE-MEMS1 软件包，加载完成后在软件支持包选择界面，选定IKS01A3_DataLogFusion （版本 9.1.0），该包可完美适配精简版 LSM6DSO 扩展板，同时加载对应的运动算法库，为数据融合提供底层算法支持。

2.2 外设功能精准配置

外设配置是确保传感器数据采集、传输与处理的关键，需根据演示需求启用并配置对应外设，所有配置均需贴合硬件原理与软件交互需求：

1. 定时器与中断启用 ：使能 TIM3 定时器并开启其中断，定时中断将用于控制传感器数据的定时采集与打印，确保数据输出的时序性；
2. 串口配置 ：串口保持板级工程默认配置，仅将波特率修改为 912600bits/s，与 Unicleo-GUI 的默认波特率保持一致，同时启用串口接收 DMA，提升数据传输效率，避免数据丢失；
3. IIC 接口配置 ：根据 NUCLEO-G474RE 实际原理图，选择对应的 IIC 接口并完成引脚 Remap，确保 LSM6DSO 与 MCU 之间的 IIC 通信正常；
4. 辅助外设启用 ：开启 RTC 实时时钟与 CRC 校验功能，其中 RTC 为应用程序提供时间基准，CRC 校验则为 Motion_FX 算法库的数据处理提供校验支持，保证算法运行的准确性。

完成所有外设配置后，在 Software Packs 中完成扩展软件支持包与对应硬件接口的绑定配置，确保软件包可正常调用外设资源。

2.3 代码生成与编译排错

所有配置完成后，由 STM32CubeMX 自动生成工程代码，直接在 STM32CubeIDE 中进行编译。编译过程中若出现MX_TIM3_Init 相关错误，多为库文件版本差异导致，只需去掉该函数的 Static 修饰符，使函数声明可被全局调用，即可解决该问题。编译成功后，将生成的目标文件下载到 NUCLEO-G474RE 开发板，或直接进入 Debug 模式，为后续上位机联调做好准备。

3. 上位机联调与数据融合可视化演示

代码下载完成后，通过 Unicleo-GUI 上位机与开发板建立连接，完成传感器的启用与数据融合的可视化演示，这一步是验证整个系统功能的关键，操作过程需注意硬件与软件的适配设置，确保数据传输与显示正常。

3.1 上位机连接与传感器配置

打开 Unicleo-GUI 软件，在串口选择界面选定开发板对应的串口，点击Connect 建立连接，连接成功后软件界面将显示 IKS01A3 扩展板标识。由于实际使用的是精简版扩展板，仅搭载 LSM6DSO 传感器，因此需在软件中Disable 掉其他未搭载的传感器，避免软件识别异常，完成后点击Start 启动数据传输。

3.2 两类核心可视化演示操作

数据传输启动后，可通过 Unicleo-GUI 的两个核心功能模块，直观观察 LSM6DSO 的原始数据与数据融合后的效果，实现从原始数据采集到算法处理结果的全流程验证：

1. Motion MEMS 模块：原始数据曲线观察 ：打开该模块，摇动 NUCLEO-G474RE 开发板，软件将实时绘制出三轴加速度与三轴陀螺仪的变化曲线，开发人员可直观看到传感器对运动的响应特性，曲线的波动幅度与频率将随开发板的运动方向、速度变化而实时调整，精准反映原始数据的采集效果；
2. Fusion 模块：3D 模型仿真演示 ：打开该模块，界面将显示一个茶壶 3D 模型，当摇动开发板时，3D 模型将随开发板的移动方向、旋转角度同步运动，这一效果正是 Motion_FX 算法库实现数据融合的直观体现。算法将 LSM6DSO 采集的加速度与陀螺仪原始数据进行融合处理，计算出开发板的空间姿态，进而驱动 3D 模型完成同步运动，同时软件还会实时返回旋转、四元数、重力与线性加速度等融合后的数据，为算法验证提供量化参考。

4. 项目开发中的拓展应用与实操要点

本次演示基于 ST 官方的软硬件资源，实现了 LSM6DSO 数据融合的快速验证，而在实际的项目开发中，可基于该演示流程进行灵活拓展，结合项目需求完成传感器选型、算法配置与工程定制，同时需把握核心实操要点，提升开发效率。

4.1 基于官方资源的项目定制思路

ST 官方提供的 X-CUBE-MEMS1 软件包为项目开发提供了丰富的可复用资源，开发人员可按照以下思路完成项目定制：首先根据项目实际需求选择适配的 MEMS 传感器，如针对高精度运动检测选择更高精度的六轴传感器，针对环境监测搭配温湿度、气压传感器等；随后在 STM32CubeMX 中选择对应的运动控制算法，除本次演示使用的传感器融合算法外，还可选择实时位置追踪、手势识别、姿态检测等算法；最后根据硬件配置与算法需求，生成定制化的工程代码，大幅缩短项目开发周期。

4.2 核心实操要点与资源参考

1. 算法库使用 ：X-CUBE-MEMS1 软件包中的算法库为静态库，开发人员可在 STM32CubeMX 软件仓库中查询对应算法库的详细说明，了解算法的适用场景、参数配置与数据输出格式，确保算法与项目需求匹配；
2. 工具版本适配 ：本次演示所使用的核心工具为 STM32CubeIDE 1.8.0 与 Unicleo-GUI 1.18.1.11038，实际开发中需保证工具版本的相互适配，避免因版本差异导致的配置异常、编译错误等问题；
3. 官方文档参考 ：开发过程中可参考 ST 官方的 UM2220（MotionFX 传感器融合库使用入门）与 AN5353（X-CUBE-MEMS1 包中 DIL24 插座传感器使用方法）文档，获取更详细的算法使用与硬件适配指导。

NUCLEO-G474RE 开发板扩展 LSM6DSO 实现数据融合演示的方案，充分发挥了 ST 官方软硬件生态的适配性优势，从 STM32CubeMX 的一站式配置，到 X-CUBE-MEMS1 软件包的算法支撑，再到 Unicleo-GUI 的可视化验证，整个流程无需复杂的底层开发，即可快速实现 MEMS 传感器的评估与数据融合算法的演示，大幅降低了 MEMS 运动传感器开发的入门门槛。

该方案不仅适用于传感器的前期评估与算法验证，其核心配置思路与实操方法还可直接迁移到实际项目开发中，开发人员可基于官方资源完成定制化工程开发，适配运动检测、姿态识别、智能穿戴等多种应用场景。同时，该演示流程也为其他 STM32 开发板搭配 MEMS 传感器的开发提供了参考模板，只需根据开发板与传感器的型号完成相应的配置调整，即可快速实现同类功能，具备较强的通用性与落地性。
