【STM32L-Discovery 开发套件】介绍、环境搭建、工程测试

感谢 ST 中文论坛 答题有奖 活动的大力支持。

本文介绍了 STM32L-DISCOVERY 开发套件的相关信息，包括外观、参数特点、板载资源、原理图等，并搭建开发环境，结合官方例程实现板载电流监测和触摸按键控制的项目设计。

介绍

STM32L152 DISCOVERY 套件帮助基于 STM32L1 系列微控制器的应用开发，并受益于这些设备的超低功耗特性。

详见：STM32L-DISCOVERY | Product - STMicroelectronics .

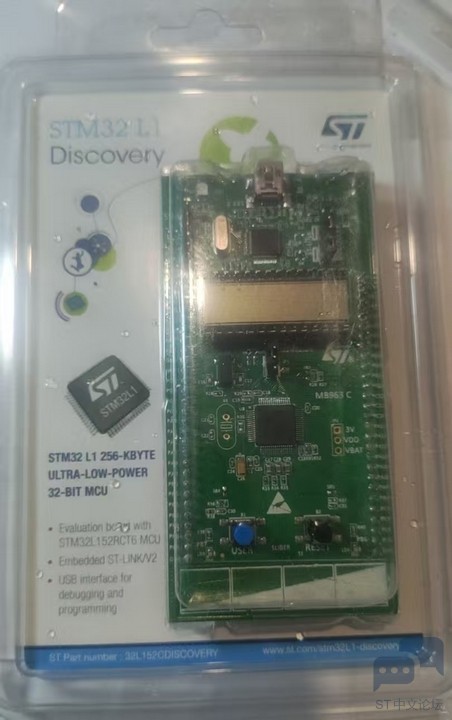

包装

外观

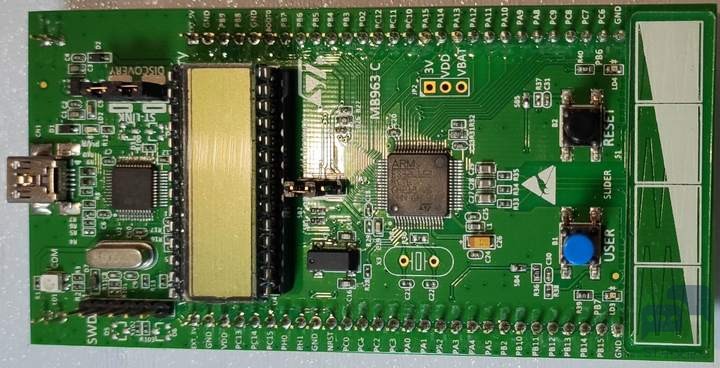

Top view

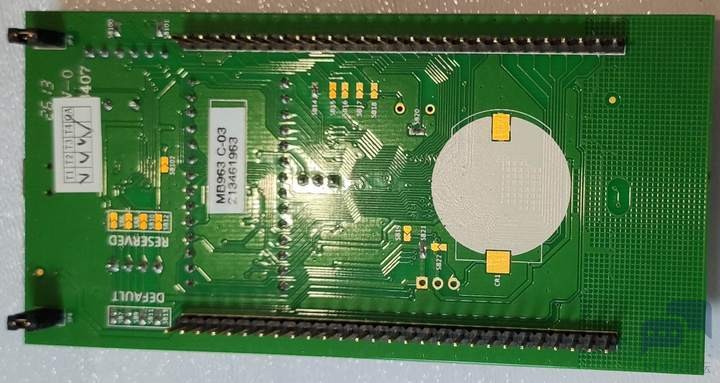

Bottom view

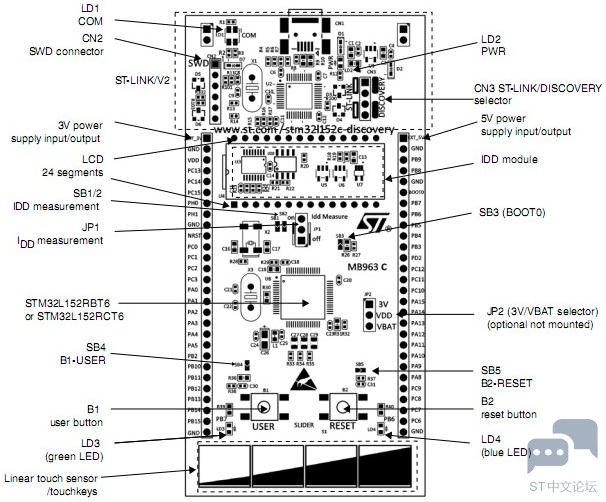

资源分布

• STM32L152RCT6 微控制器，128 KB FLASH，16 KB RAM，4 KB EEPROM；

• 板载 ST-LINK-V2 调试器；

• 供电：通过USB总线或者外部 3.3V 或 5V 电源提供；

• 指示灯：

  • LD1：USB通讯指示灯；
  • LD2：3.3V电源指示灯；
  • LD3：用户指示灯（绿色）；
  • LD4：用户指示灯（蓝色）；



• 按键：用户按键、复位按键、触摸感应按键；

• I_DD 电流监测；

• 段式LCD接口，支持最多8x40的段式LCD，LCD 为24-pin DIP封装，24段，4个公共端；

• 2x28pin扩展排针， 引出 MCU 所有IO端口；

• 线性传感器：带4个触摸按键；

详见：32L152CDISCOVERY | 产品 - 意法半导体 .

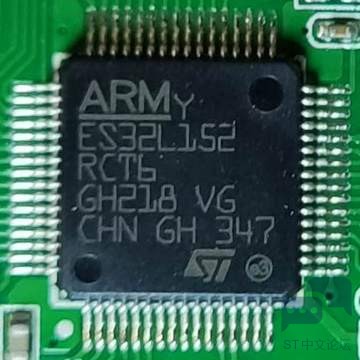

主控

主控为 STM32L152RC，是一款基于 ARM Cortex-M3 核心的微控制器；

配备 256 KB 闪存、32 KB 内存和 8 KB 数据 EEPROM，采用 LQFP64 封装。

详见：STM32L152RC | 产品 - 意法半导体 .

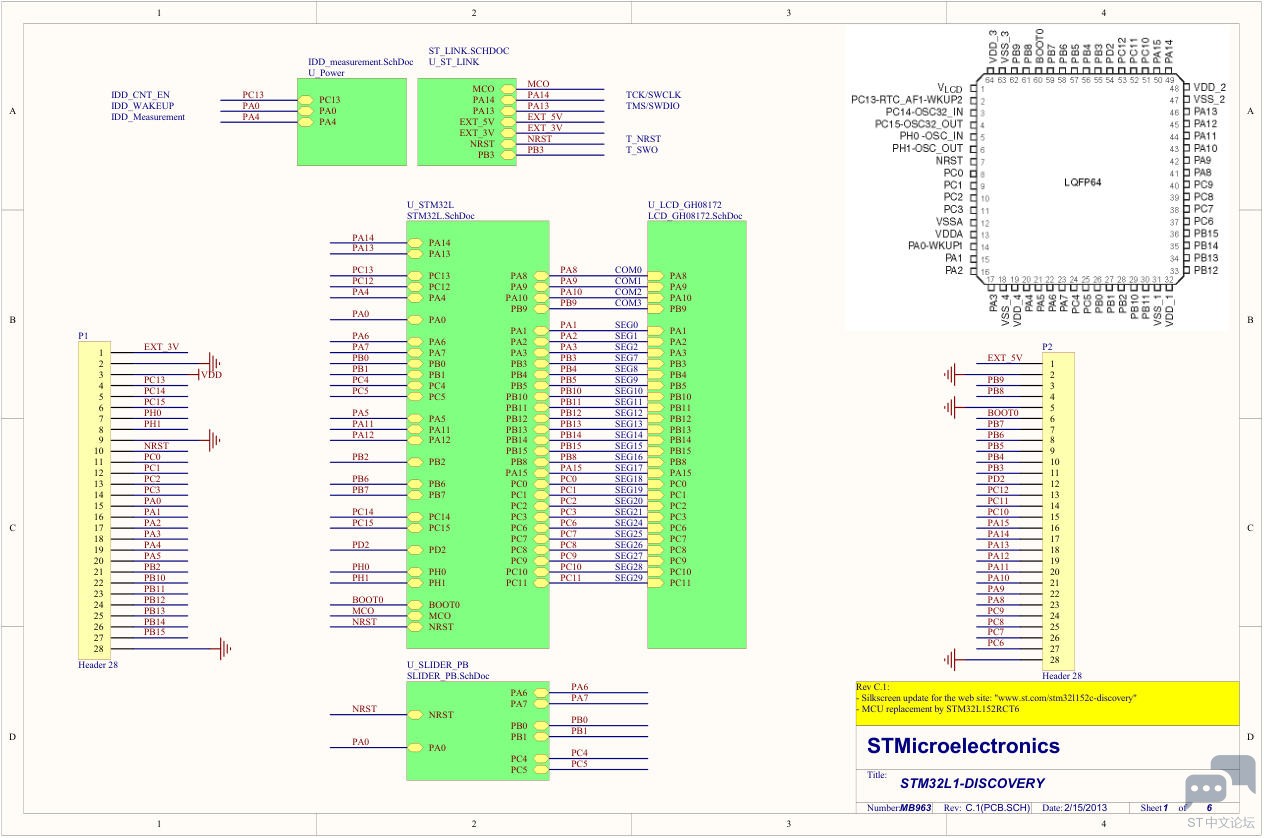

原理图

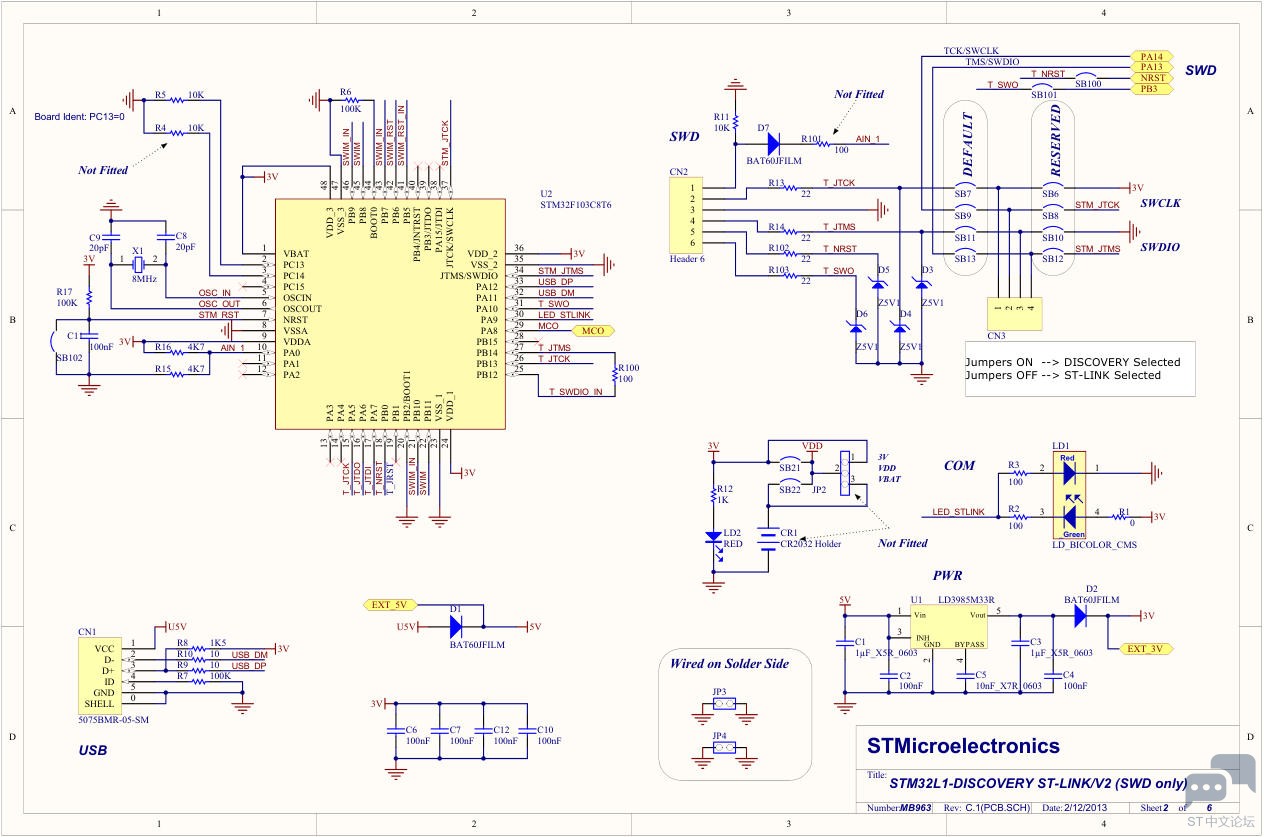

调试器

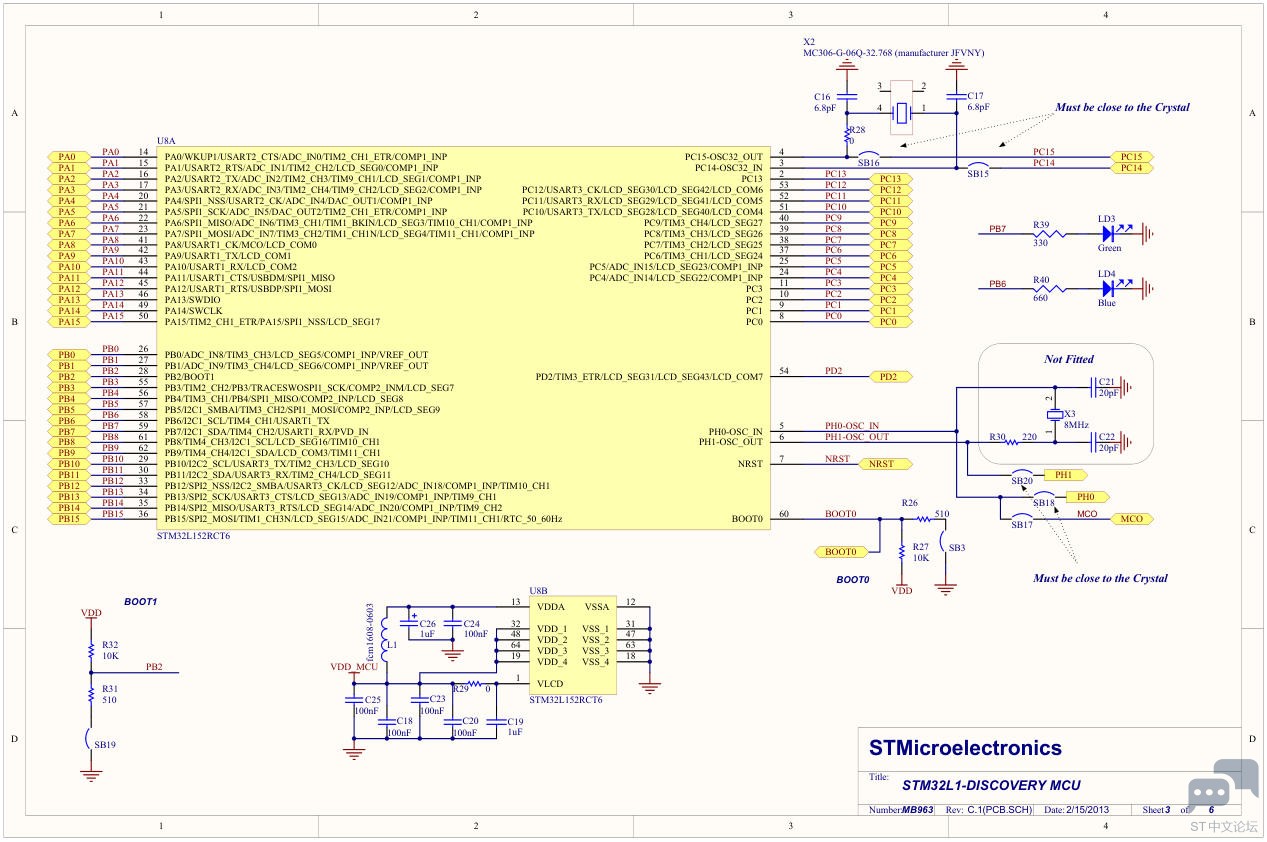

MCU

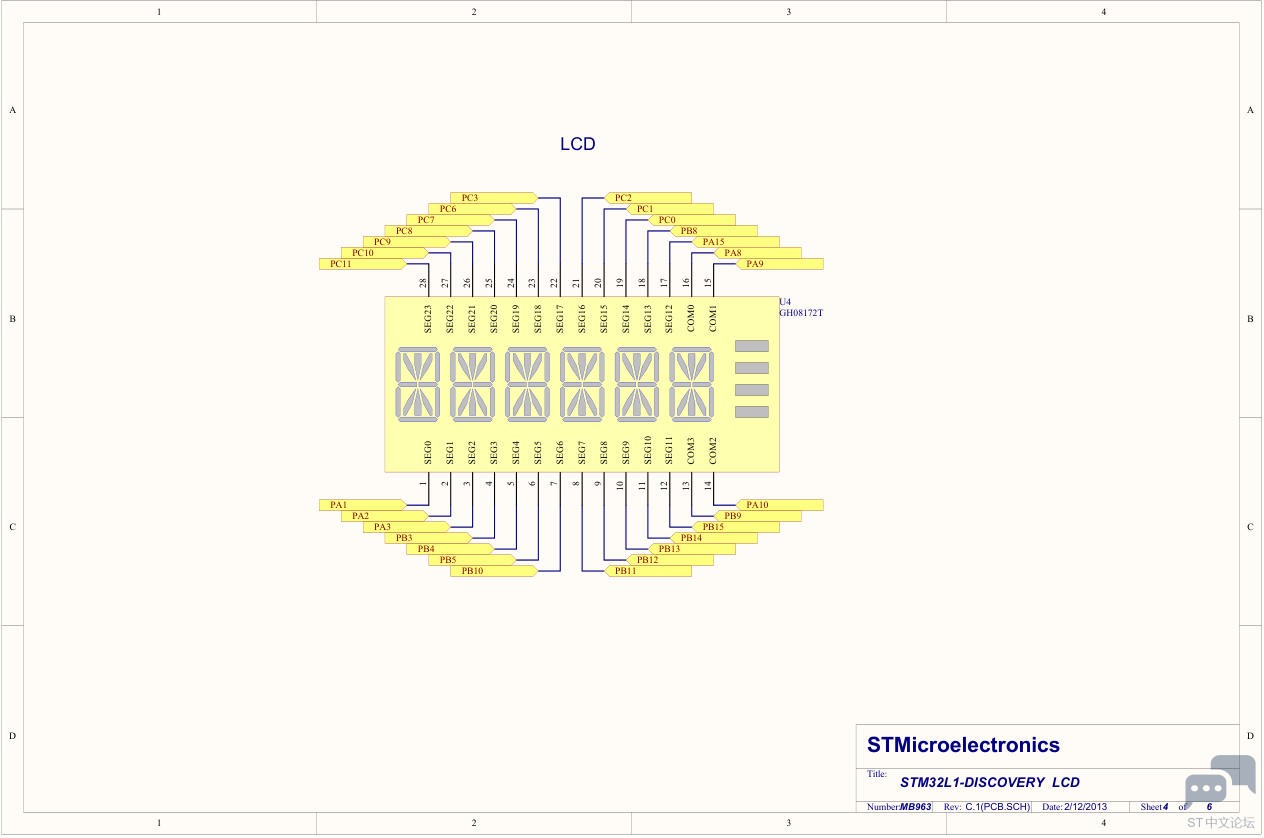

LCD

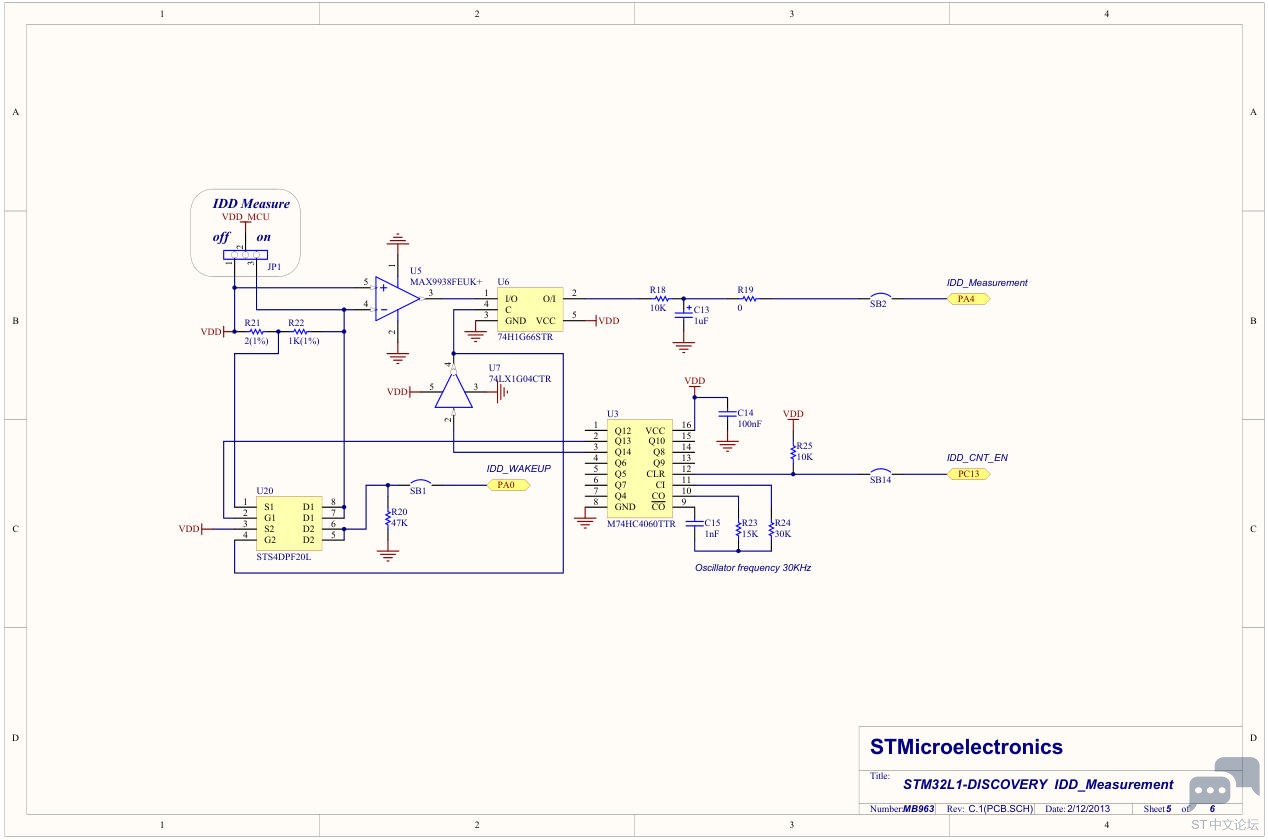

电流检测

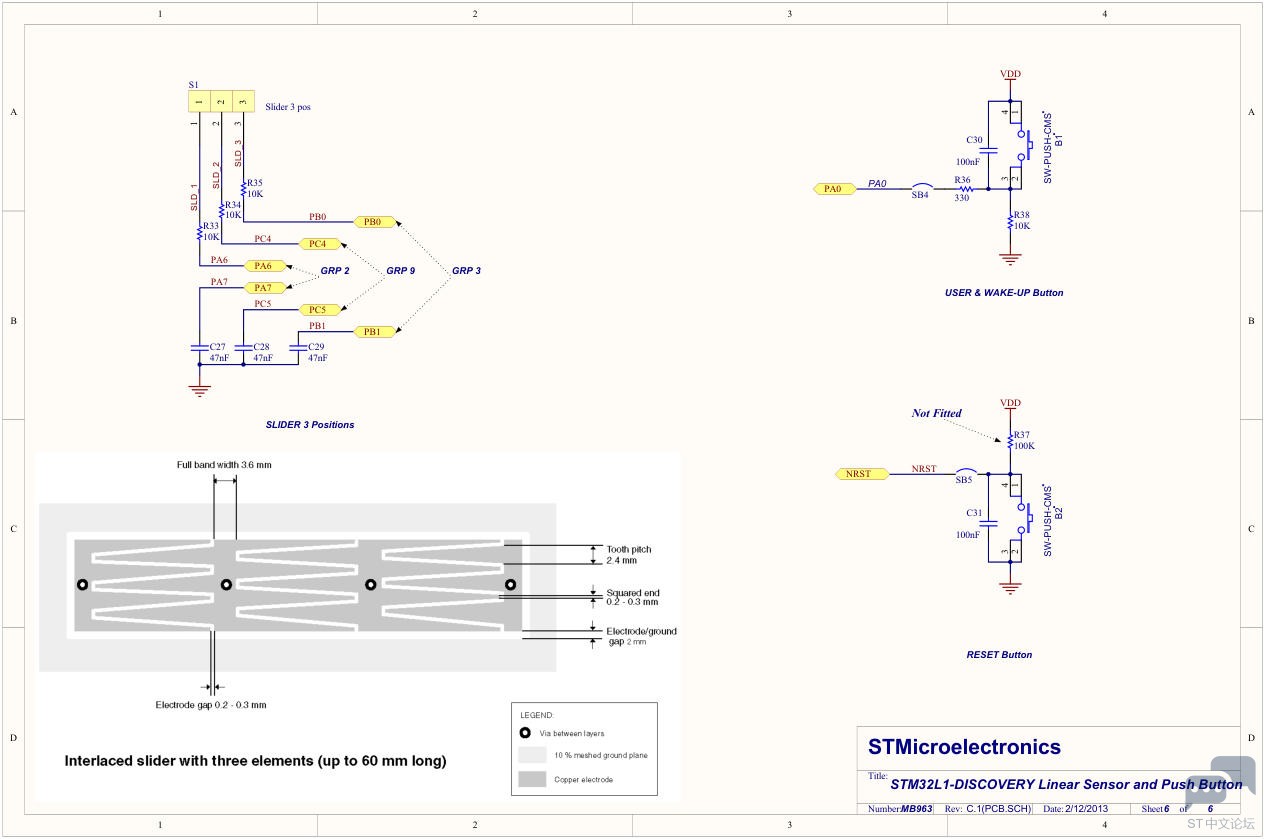

按键

环境搭建

• 下载并安装 STM32CubeIDE 或 MDK Keil IDE 软件，以编译工程；
• 下载并安装 STM32CubeMX 软件，可视化快速搭建框架；
• 下载 STM32CubeProg 软件，以上传固件和调试；

工程测试

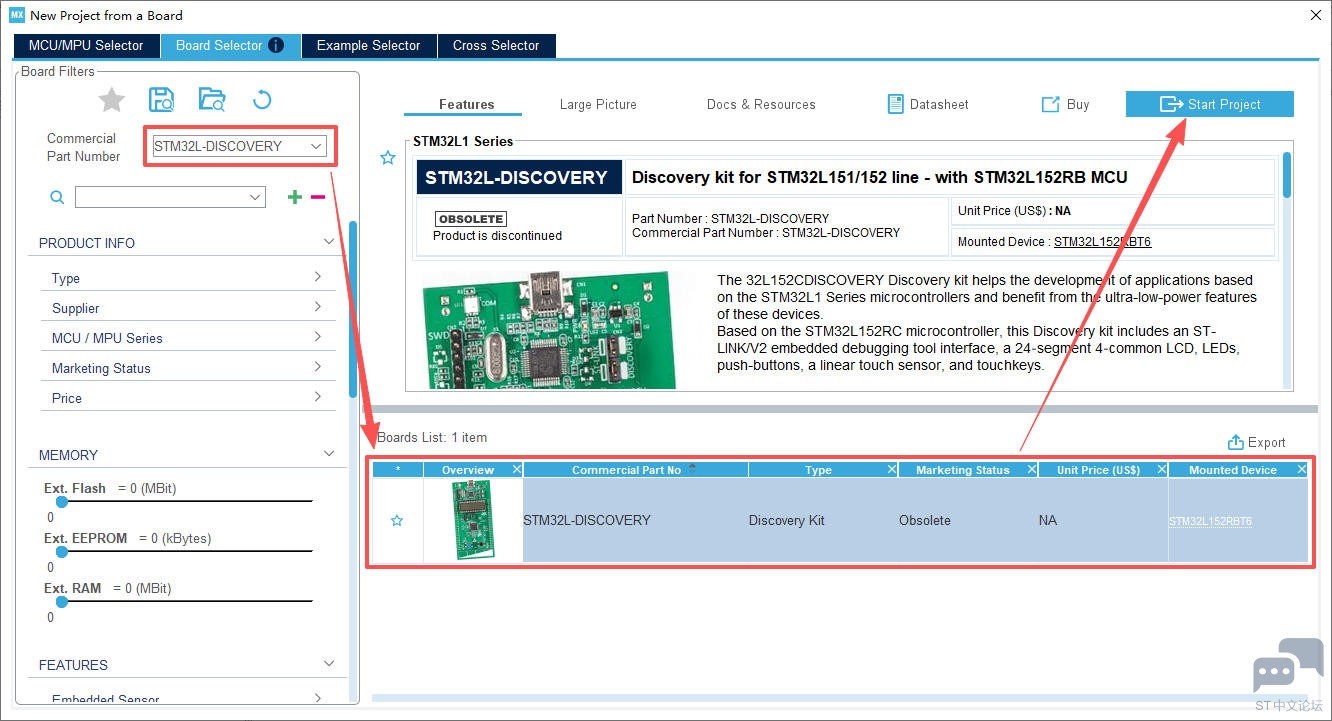

• 使用 STM32CubeMX 软件，选择从开发板创建工程，搜索 STM32L DISCOVERY 并选择开始；

• 使用 STM32CubeIDE 加载功耗测试工程，编译工程并上传固件至板端；

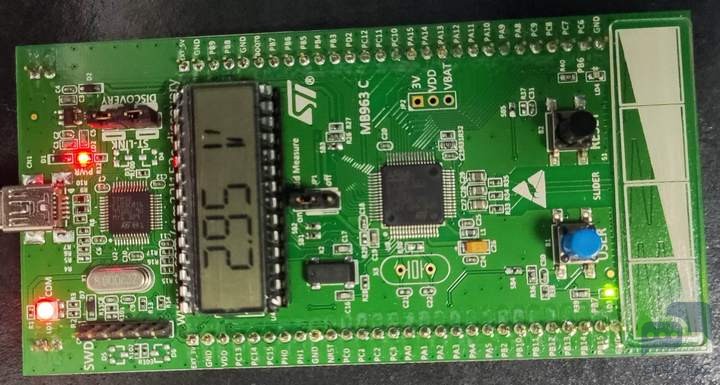

电压测试

段码屏实时显示 MCU 供电电压 VDD，绿色 LD3 和蓝色 LD4 交替闪烁；

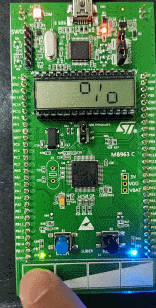

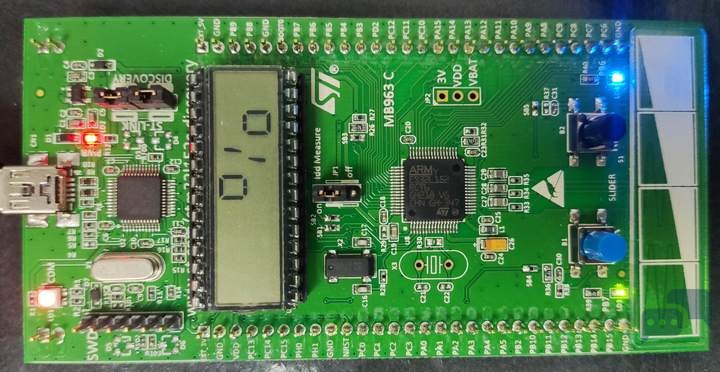

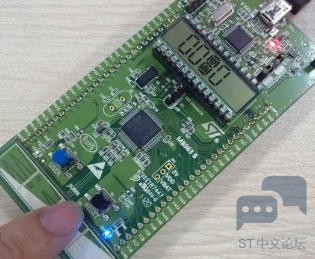

触摸按键测试

短按 User 键，切换模式，段码屏显示百分号图标；

手指触摸按键，段码屏会显示位置对应的百分比；

短按 User 按键，段码屏显示 0000，进入触摸按键测试；

该模式限定了电压变化范围而不是连续采集，最多支持4种功能；

功耗测试

开发板的工作模式包括：运行模式，睡眠模式，低功耗运行模式，低功耗睡眠模式，开启实时时钟的停止模式，停止模式，待机模式。

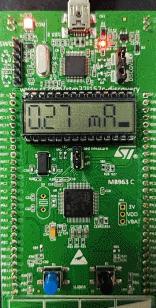

运行模式

短按 User 键切换模式，屏幕右侧出现一条黑杠。此时板子会在4MHz的运行模式和睡眠模式间切换，屏幕会显示当下模式的功耗

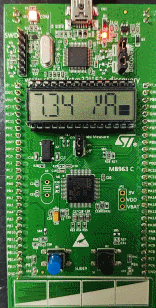

低功耗模式

短按 User 键切换模式，屏幕右侧出现两条黑杠，此时MCU在 32kHz 的低功耗运行模式和低功耗睡眠模式间相互切换；

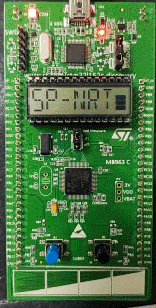

停止模式

短按 User 键，屏幕右侧出现3条黑杠，此时MCU在停止模式（开启RTC）和停止模式（关闭RTC）间相互切换；

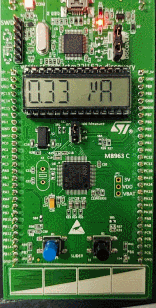

待机模式

在停止模式状态下，短按 User 键，进入待机模式；

待机模式的功耗 0.33uA；

上述实测可获得 STM32L 不同模式下的功耗。

总结

本文介绍了 STM32L-DISCOVERY 开发套件的相关信息，包括外观、参数特点、板载资源、原理图等，并搭建开发环境，结合官方例程实现板载电流监测和触摸按键控制的项目设计，为相关产品的快速开发和应用设计提供了参考。
