【STM32C0116-DK】介绍、环境搭建、工程测试

[复制链接]

无垠的广袤发布时间：2026-5-5 15:07

技术贴
文章封面:
文章简介:	本文介绍了 STM32C0116-DK 开发套件的相关信息，包括外观、参数特点、板载资源、原理图等，并搭建开发环境，结合官方例程实现板载 LED 闪烁的项目设计。

【STM32C0116-DK】介绍、环境搭建、工程测试

感谢 ST 论坛 150亿里程碑晒帖活动的大力支持。

本文介绍了 STM32C0116-DK 开发套件的相关信息，包括外观、参数特点、板载资源、原理图等，并搭建开发环境，结合官方例程实现板载 LED 闪烁的项目设计。

介绍

STM32C0116-DK 探索套件帮助用户探索采用 UFQFPN20 封装的 STM32C0 系列微控制器的功能。

该探索套件配备了一个基于STM32C011F6微控制器的UFQFPN20转DIL20模块，支持用户开发和共享应用程序。套件包含一个板上ST-LINK/V2-1调试器，用于对嵌入式STM32微控制器进行调试和编程。

详见：STM32C0116-DK | 产品 - 意法半导体 .

外观

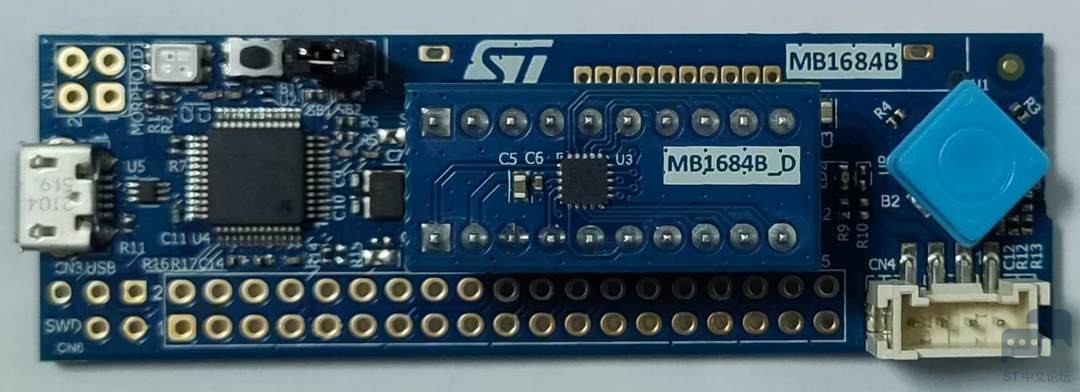

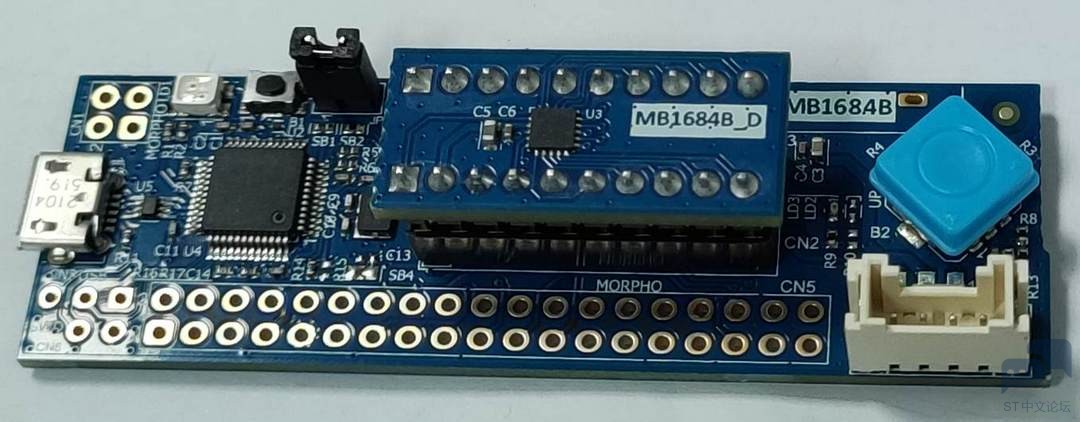

Top view

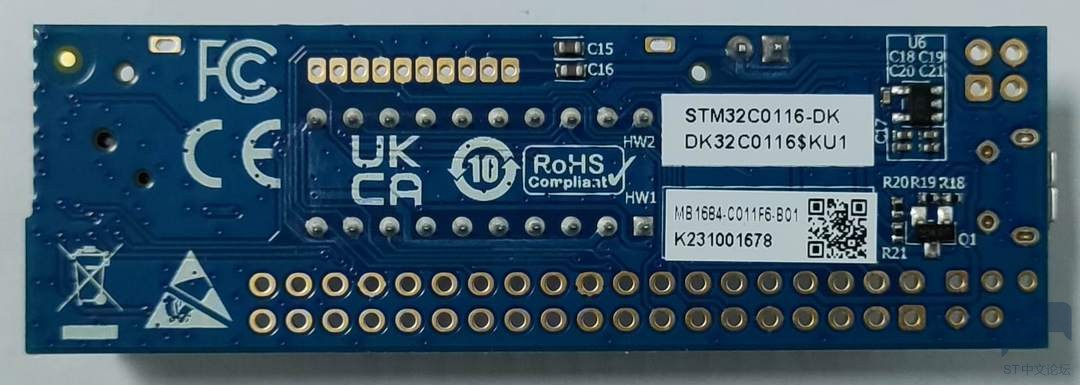

Bottom view

功能特点

STM32C011F6微控制器基于Arm® Cortex®‑M0+内核，具有32 KB Flash存储器和6 KB RAM，采用UFQFPN20封装。
用户LED
复位按钮
使用单个ADC输入引脚的5向摇杆
单个STM32 UFQFPN20转DIL20模块
开发板连接器：
- USB Micro-B
- DIL20插座
- 专用LCD焊盘
- Grove (UART)
- 2个10引脚插针，用于MCU子板
- 扩展连接器
具有USB重新枚举功能的板上ST-LINK/V2-1调试器/编程器：大容量存储和调试端口
提供全面的免费软件库和示例，可通过STM32Cube MCU软件包获取
支持多种集成开发环境 (IDE)，包括IAR Embedded Workbench®、MDK-ARM，以及STM32CubeIDE

详见：STM32C0116-DK | 产品 - 意法半导体 .

原理图

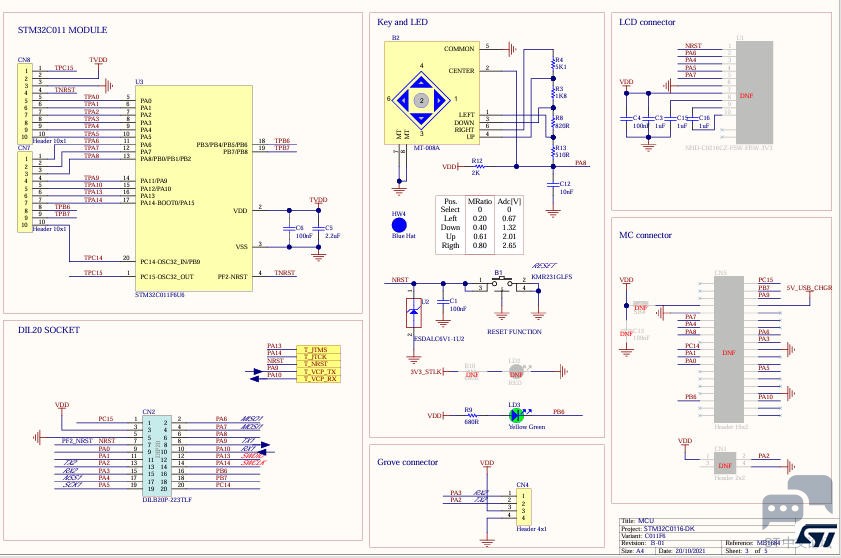

MCU

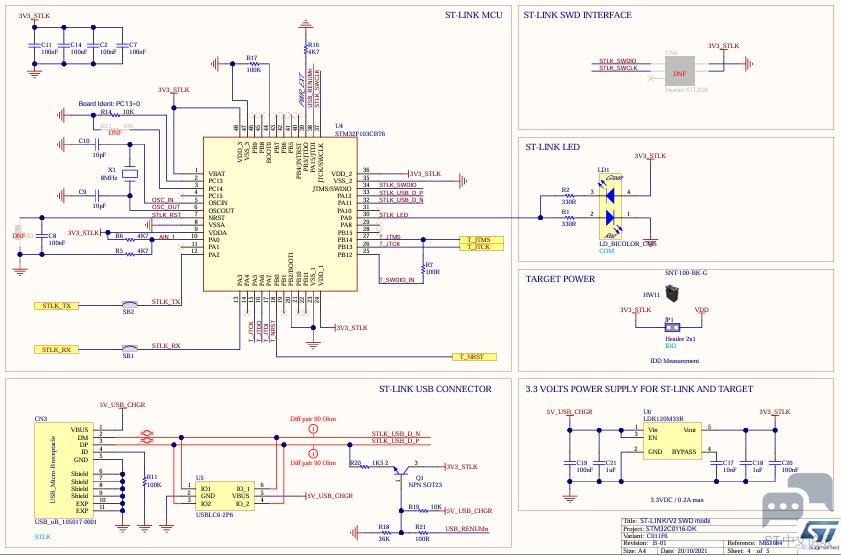

ST-LINK V2

环境搭建

下载并安装 STM32CubeIDE 或 MDK Keil IDE 软件，以编译工程；
下载并安装 STM32CubeMX 软件，可视化快速搭建框架；
下载 STM32CubeProg 软件，以上传固件和调试；

工程测试

包括工程创建、关键代码、工程编译、固件上传和效果演示等。

工程创建

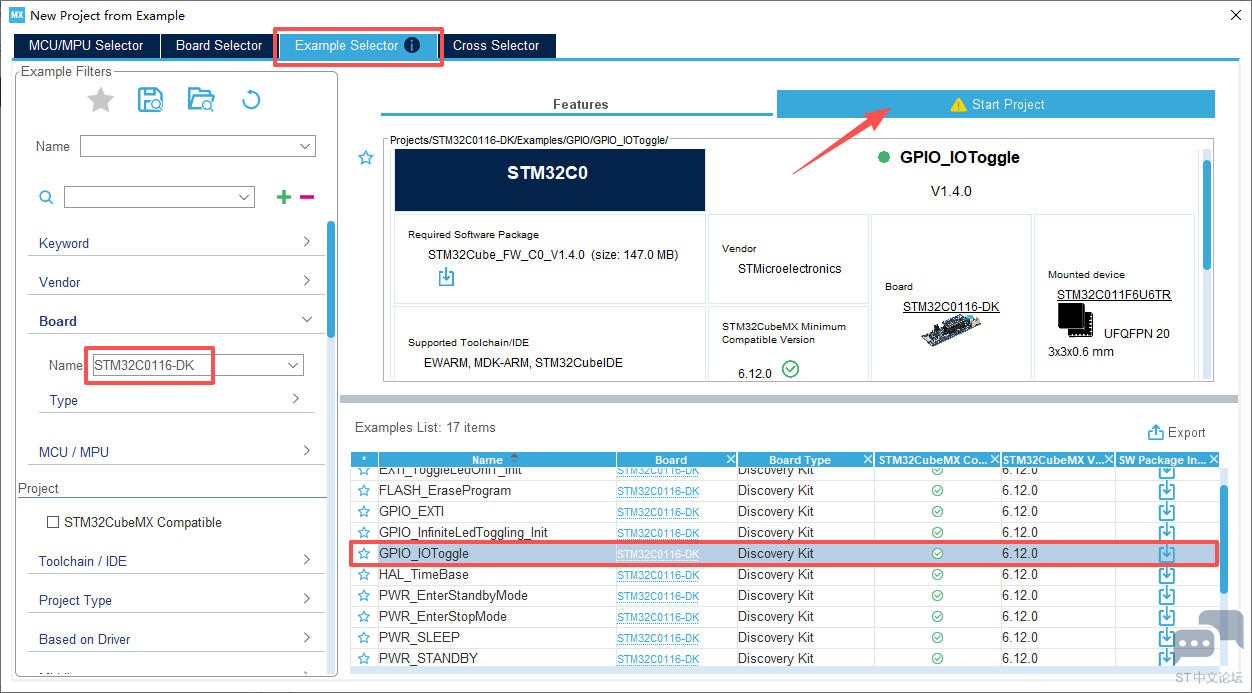

打开 STM32CubeMX 软件，选择从示例工程创建，Board 搜索 STM32C0116-DK ，选择目标工程并开始；

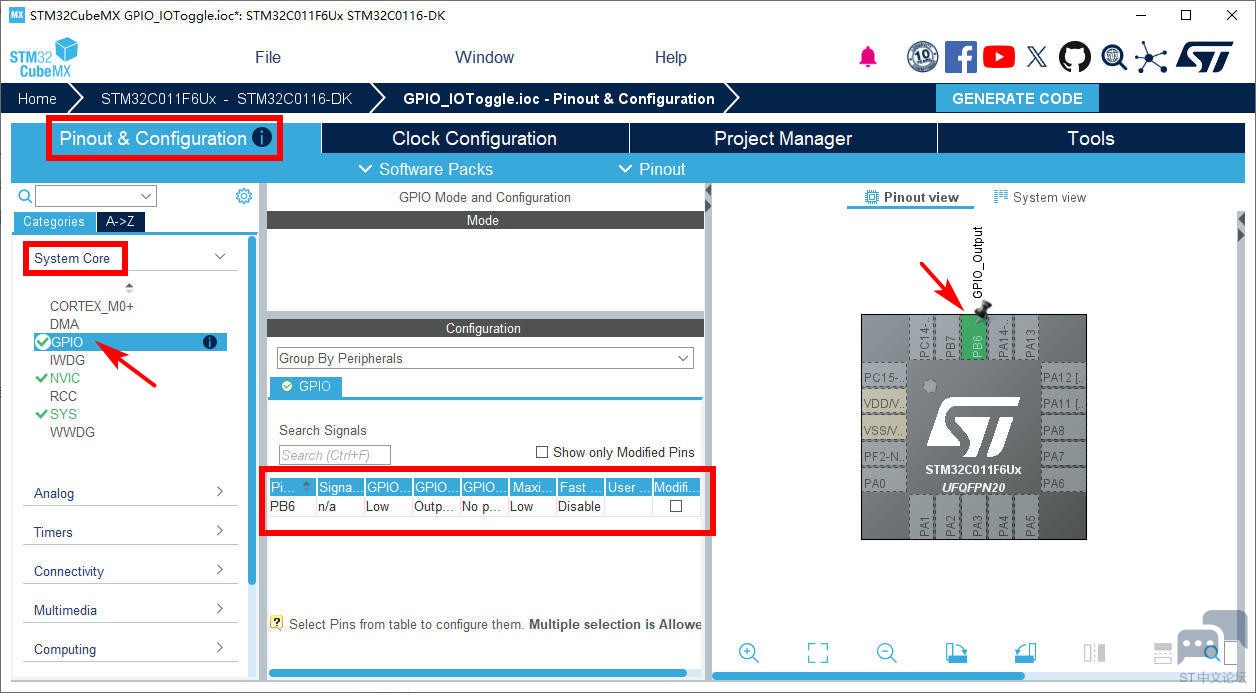

由原理图可知，LED 与 PB6 相连，因此将 PB6 设为 GPIO_Output 模式；

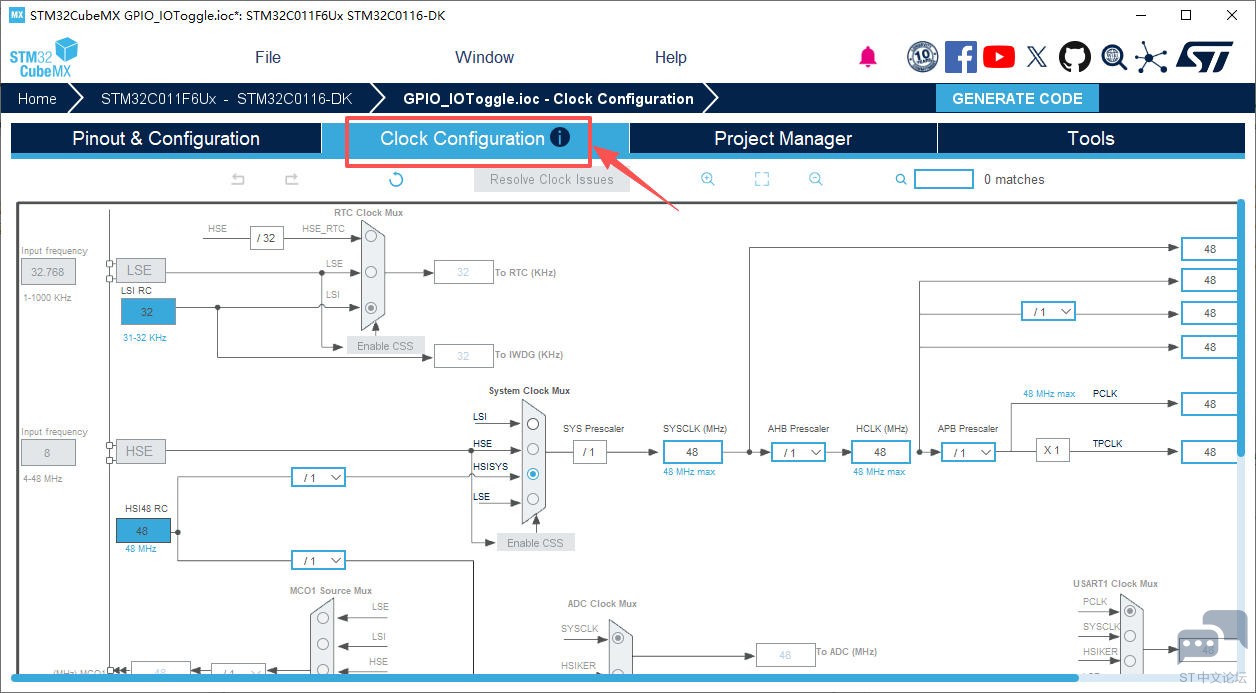

时钟树配置，保持默认即可；

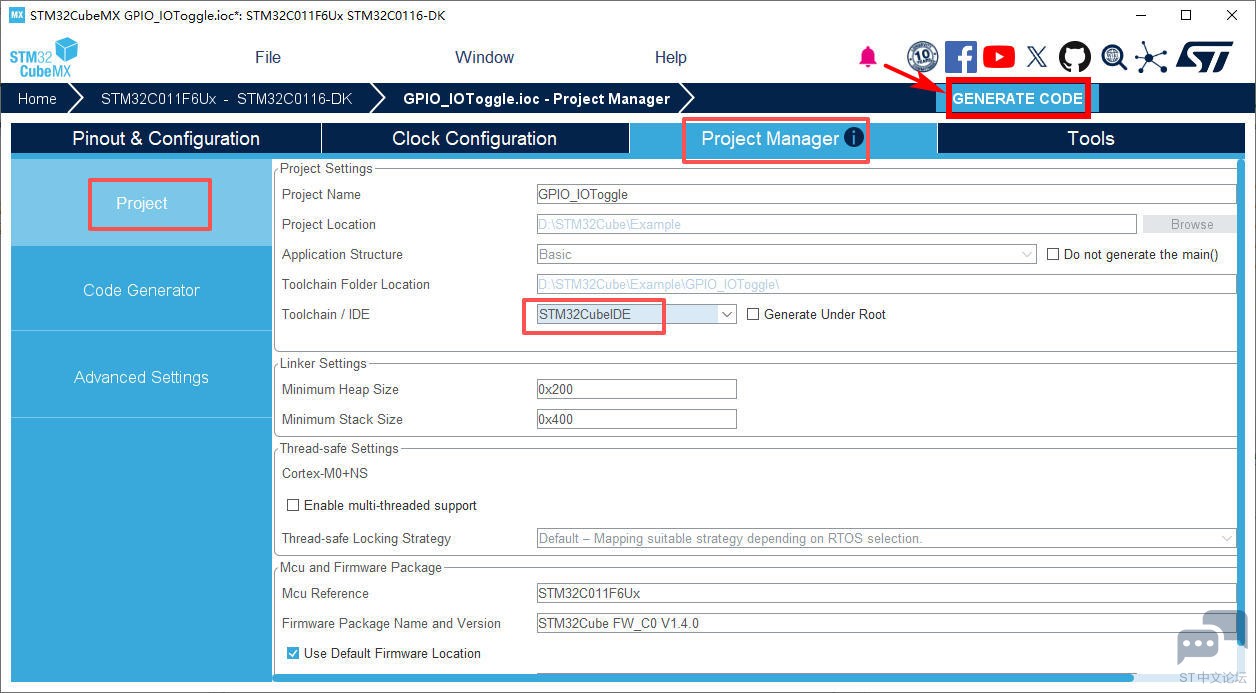

进入工程管理标签页面，检查工程命名、路径、IDE 类型，这里选择 STM32CubeIDE；

点击右上角的 Generate Code 按钮，生成工程，打开工程。

工程代码

在 STM32CubeIDE 右侧工程目录，打开 ./Application/User/main.c 文件，添加如下代码

#include "main.h"
static GPIO_InitTypeDef  GPIO_InitStruct;
void SystemClock_Config(void);

int main(void)
{
  HAL_Init();
  SystemClock_Config();
  LED3_GPIO_CLK_ENABLE();

  GPIO_InitStruct.Mode  = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull  = GPIO_PULLUP;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;

  GPIO_InitStruct.Pin = LED3_PIN;
  HAL_GPIO_Init(LED3_GPIO_PORT, &GPIO_InitStruct);

  while (1)
  {
    HAL_GPIO_TogglePin(LED3_GPIO_PORT, LED3_PIN);
    HAL_Delay(500);
  }
}

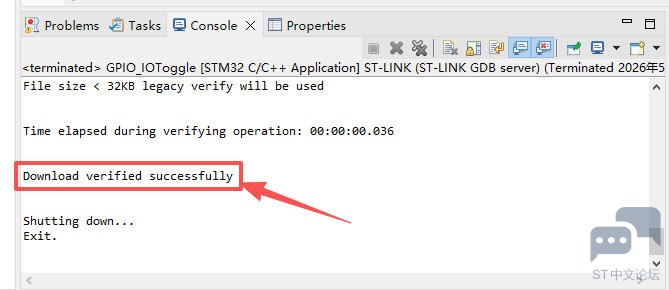

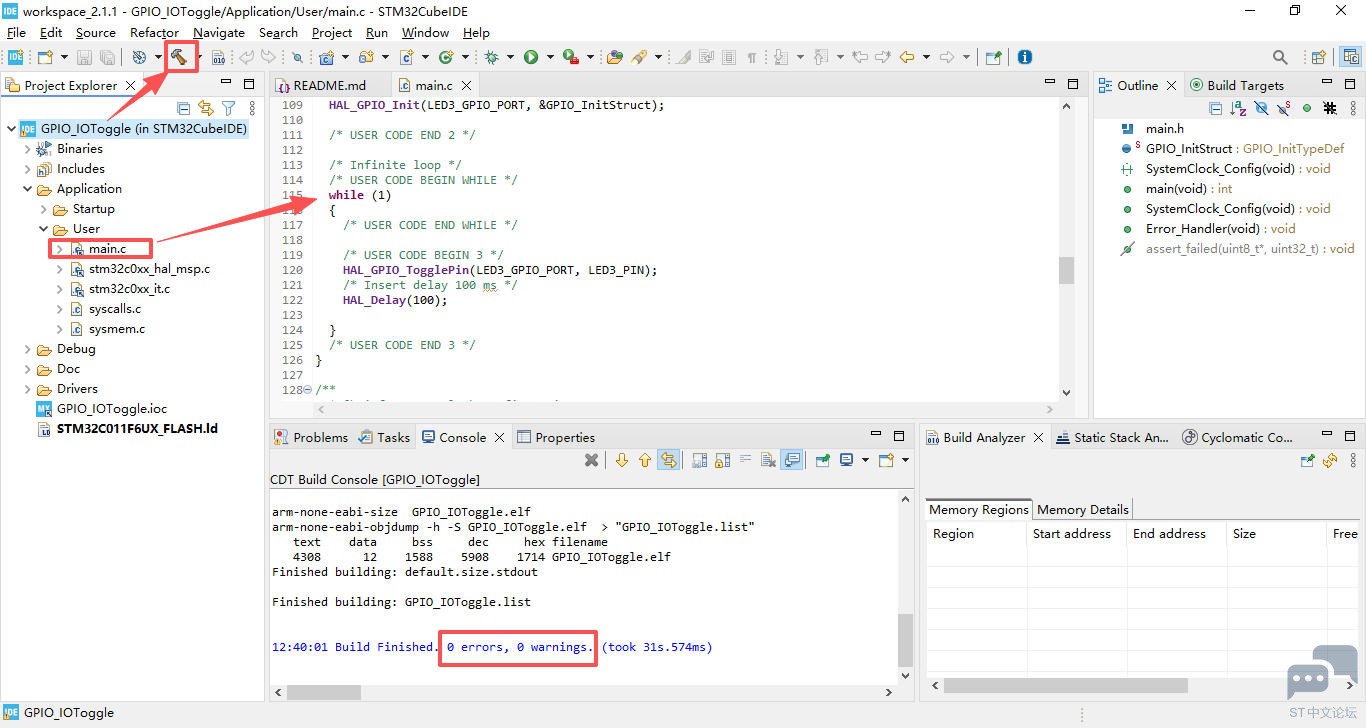

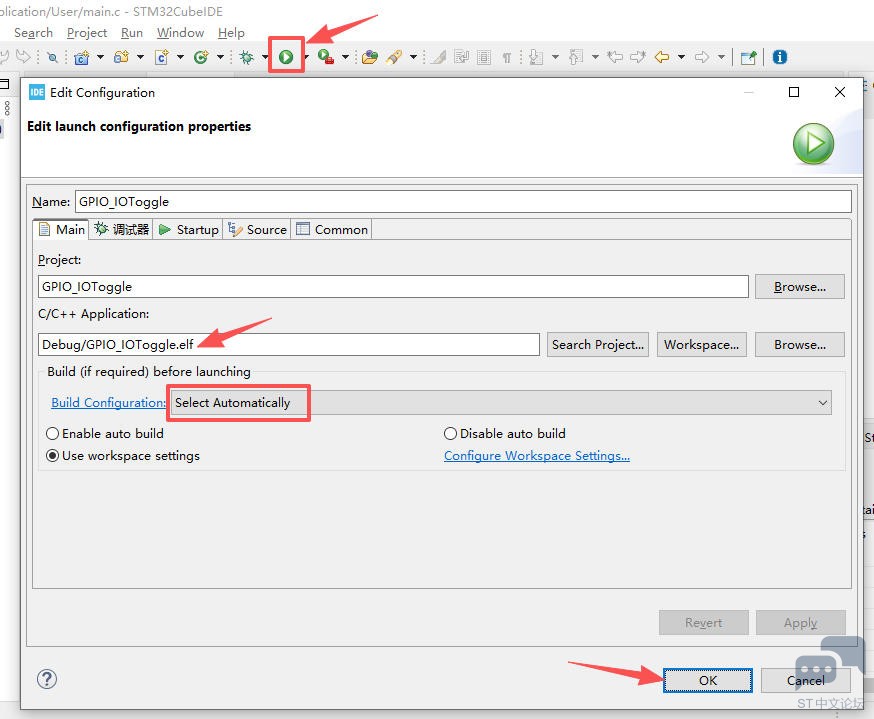

保存代码。
