在物联网智能家居和工业自动化领域，Zigbee 协议凭借其低功耗、自组网和高可靠性的特点，成为了最主流的无线通信标准之一。意法半导体的 STM32WB 系列微控制器集成了双核架构（Cortex-M4 应用处理器 + Cortex-M0 + 无线协处理器），为 Zigbee 应用提供了强大的硬件平台。虽然 Exegin ZSDK（Zigbee 软件设计套件）已经提供了绝大多数标准 ZCL（Zigbee 集群库）集群的模板，但在实际项目开发中，我们经常会遇到需要实现特定功能的场景，这时就需要开发自定义的 ZCL 集群。本文将基于意法半导体 AN5491 应用笔记，详细讲解如何在 STM32WB 系列上创建和使用自定义 Zigbee 集群。

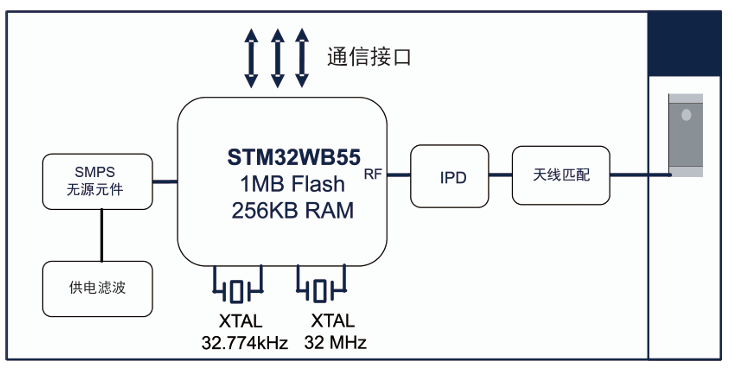

资料获取：【应用笔记】DS13252 蓝牙® 低功耗5.0和802.15.4模块

1. 为什么需要自定义 Zigbee 集群？

Zigbee 联盟定义了一套完整的标准集群库，涵盖了照明、温控、安防、能源管理等常见应用场景。这些标准集群确保了不同厂商设备之间的互操作性，是 Zigbee 生态系统的基础。

然而，在实际开发中，我们经常会遇到以下情况：

• 产品需要实现标准集群中没有的特殊功能
• 希望简化标准集群，只保留必要的属性和指令
• 需要添加厂商特定的扩展功能
• 对设备的功耗或性能有特殊要求

在这些情况下，开发自定义集群就成为了必要的选择。AN5491 应用笔记正是为了解决这个问题而编写的，它详细介绍了如何按照与 Exegin ZSDK 标准集群相同的方式，构建和集成自定义 ZCL 集群。

2. ZCL 集群架构基础

在开始开发自定义集群之前，我们需要先了解 ZCL 集群的基本架构和工作原理。

2.1 集群的基本概念

Zigbee 集群库（ZCL）定义了应用节点之间通过网络进行交互的机制。它将特定的功能整理成 "集群"，每个集群包含一组相关的属性和指令。例如，"开 / 关" 集群定义了控制设备开关状态的功能，包含一个表示当前状态的属性和几个控制开关的指令。

每个集群都有客户端和服务器两种角色：

• 服务器端：存储属性值并执行客户端发送的指令
• 客户端：向服务器发送指令并读取或写入服务器的属性

以常见的照明系统为例，开关是客户端，灯泡是服务器。开关通过发送 "开 / 关" 指令来控制灯泡的状态，同时也可以读取灯泡的当前状态属性。

2.2 ZCL 在协议栈中的位置

ZCL 基于 APS（应用支持子层）消息构建，而 APS 消息又使用 NWK（网络层）的功能。Exegin ZSDK 提供了通用的 ZCL 基础服务，而集群模板则在这些通用服务之上实现了特定的功能。

在应用开发中，我们的工作就是在集群模板中填充设备特定的细节。例如，在服务器端实现如何控制物理灯泡的开关，在客户端实现如何读取物理开关的状态。

3. 属性操作：从定义到端到端通信

属性是 ZCL 集群的核心组成部分，它代表了设备的状态或配置信息。理解属性的工作原理是开发自定义集群的基础。

3.1 属性的定义与添加

每个属性都由一个唯一的标识符、数据类型和访问权限组成。在 ZSDK 中，我们使用struct ZbZclAttrT结构来定义属性。例如，下面是 "开 / 关" 集群中 "开启时间" 属性的定义：

static const struct ZbZclAttrT attr_list[] = {
    {
        ZCL_ONOFF_ATTR_ON_TIME,
        ZCL_DATATYPE_UNSIGNED_16BIT,
        ZCL_ATTR_FLAG_NONE,
        0,
        NULL,
        {0, 0},
        {0, 0}
    },
};

定义好属性列表后，我们使用ZbZclAttrAppendList()函数将属性添加到集群中：

ZbZclAttrAppendList(cluster, attr_list, ZCL_ATTR_LIST_LEN(attr_list));

3.2 属性的两种管理方式

ZSDK 提供了两种属性管理方式，开发者可以根据应用需求选择：

方式一：协议栈自动管理

这是最简单的方式，如上面的例子所示，将属性回调函数设置为 NULL。在这种情况下，ZCL 集群基库会自动管理属性的值。当收到读取请求时，基库会直接返回当前存储的值；当收到写入请求时，基库会更新存储的值。

应用程序可以通过ZbZclAttrIntegerWrite()等函数来更新属性的值。这种方式的优点是简单易用，不需要编写额外的回调代码。

方式二：应用回调管理

如果需要在属性被读取或写入时执行特定的操作（例如直接读写硬件寄存器），可以为属性提供一个回调函数。例如：

enum ZclStatusCodeT on_time_cb(struct ZbZclClusterT *clusterPtr, struct ZbZclAttrCbInfoT *info)
{
    uint8_t *data = info->attr_data;

    switch(info->type) {
        case ZCL_ATTR_CB_TYPE_READ:
            /* 从硬件寄存器读取值 */
            data[0] = on_time[0];
            data[1] = on_time[1];
            break;
        case ZCL_ATTR_CB_TYPE_WRITE:
            /* 写入值到硬件寄存器 */
            on_time[0] = data[0];
            on_time[1] = data[1];
            break;
        case ZCL_ATTR_CB_TYPE_NOTIFY:
            /* 处理属性通知 */
            on_time[0] = data[0];
            on_time[1] = data[1];
            break;
    }

    return ZCL_STATUS_SUCCESS;
}

在使用回调方式时，需要在属性定义中设置相应的标志位：

• ZCL_ATTR_FLAG_CB_READ：读取属性时调用回调
• ZCL_ATTR_FLAG_CB_WRITE：写入属性时调用回调

AN5491 建议开发者要么同时设置这两个标志并提供完整的回调函数，要么不设置任何标志并将回调设为 NULL。不建议只处理读取或只处理写入请求，因为这可能导致读取和写入的值不一致。

3.3 属性读取的端到端流程

下面以客户端读取服务器的 "开启时间" 属性为例，说明属性操作的完整流程：

1. 客户端应用调用ZbZclReadReq()函数，指定要读取的属性和回调函数
2. ZCL 集群基库构建 ZCL 读取属性请求消息，并通过无线发送到服务器
3. 服务器的 ZCL 集群基库收到请求后，检查属性是否存在
4. 如果属性存在，根据属性的管理方式获取当前值（直接读取存储的值或调用回调函数）
5. 服务器构建 ZCL 读取属性响应消息，并发送回客户端
6. 客户端的 ZCL 集群基库收到响应后，调用应用提供的回调函数，将结果传递给应用

4. 指令处理：客户端请求与服务器响应

除了属性操作外，指令是 ZCL 集群的另一个重要组成部分。指令用于触发服务器执行特定的操作，例如打开灯光、设置温度等。

4.1 指令的基本结构

每个 ZCL 指令都有一个唯一的指令 ID 和特定的有效负载格式。例如，智能能源标准中的 "GetCalendar" 指令包含以下字段：

• 最早开始时间（UTC 时间）
• 最小颁发者事件 ID（32 位无符号整数）
• 日历数量（8 位无符号整数）
• 日历类型（8 位枚举）
• 提供者 ID（32 位无符号整数）

对应的响应指令 "PublishCalendar" 则包含更复杂的结构，包括提供者 ID、颁发者事件 ID、日历 ID、开始时间、日历类型、日历名称、季节数量等多个字段。

4.2 客户端指令生成与发送

在客户端，每个指令都有一个对应的请求函数，用于构建和发送指令。例如，"GetCalendar" 指令的请求函数是ZbZclCalClientCommandGetCalReq()。

客户端应用使用这个函数的步骤如下：

static void get_cal_cb(struct ZbZclCommandRspT *rsp, void *arg)
{
    struct application *app = (struct application *)arg;

    /* 处理响应 */
    if(rsp->status == ZCL_STATUS_SUCCESS) {
        /* 检查响应类型 */
        if((rsp->hdr.frameCtrl.frameType & ZCL_FRAMECTRL_TYPE) == ZCL_FRAMETYPE_CLUSTER &&
           rsp->hdr.cmdId == ZCL_CAL_SVR_PUBLISH_CALENDAR) {
            /* 解析PublishCalendar响应 */
            struct ZbZclCalServerPublishCalendarT cal;
            ZbZclCalClientParsePublishCalendar(rsp->payload, rsp->length, &cal);
            /* 处理日历数据 */
        } else if(rsp->hdr.cmdId == ZCL_COMMAND_DEFAULT_RESPONSE) {
            /* 解析默认响应 */
            struct ZbZclDefaultResponseT def_rsp;
            ZbZclParseDefaultResponse(rsp->payload, rsp->length, &def_rsp);
            /* 处理错误状态 */
        }
    } else {
        /* 处理传输错误 */
        if(rsp->aps_status == ZB_APS_STATUS_NO_ACK) {
            /* 服务器未确认 */
        } else if(rsp->aps_status == ZB_WPAN_STATUS_NO_ACK) {
            /* 网络连接问题 */
        }
    }
}

/* 发送GetCalendar请求 */
struct ZbZclCalClientGetCalendarT req;
memset(&req, 0, sizeof(req));
req.earliestStartTime = app->calendar_start;
req.minIssuerEventId = ZCL_INVALID_UNSIGNED_32BIT;
req.numCalendars = 1;
req.calendarType = 0x02;
req.providerId = app->provider_id;

status = ZbZclCalClientCommandGetCalReq(cluster, ZbApsAddrBinding, &req, get_cal_cb, app);

4.3 服务器端指令接收与处理

在服务器端，每个指令都有一个对应的回调函数。当服务器收到客户端的指令时，ZCL 集群基库会解析指令，并调用相应的回调函数。

服务器端处理 "GetCalendar" 指令的代码如下：

static enum ZclStatusCodeT get_calendar(struct ZbZclClusterT *clusterPtr, void *arg,
                                        struct ZbZclCalClientGetCalendarT *req,
                                        struct ZbZclAddrInfoT *srcInfo)
{
    struct ZbZclCalServerPublishCalendarT rsp;
    memset(&rsp, 0, sizeof(rsp));

    /* 根据请求条件查找匹配的日历 */
    /* 填充响应数据 */
    rsp.providerId = req->providerId;
    rsp.issuerEventId = 12345;
    rsp.issuerCalendarId = 67890;
    rsp.startTime = req->earliestStartTime;
    rsp.calendarType = req->calendarType;
    /* ... 填充其他字段 ... */

    /* 发送PublishCalendar响应 */
    ZbZclCalServerSendPublishCalendar(clusterPtr, srcInfo, &rsp);

    /* 返回成功且不发送默认响应，因为我们已经发送了特定响应 */
    return ZCL_STATUS_SUCCESS_NO_DEFAULT_RESPONSE;
}

/* 注册回调函数 */
struct ZbZclCalServerCallbacksT callbacks;
memset(&callbacks, 0, sizeof(callbacks));
callbacks.get_calendar = get_calendar;

/* 创建服务器集群 */
cluster = ZbZclCalServerAlloc(zb, endpoint, &callbacks, arg);

4.4 响应的三种情况

客户端在发送指令后，可能会收到以下三种情况的响应：

1. 成功收到特定响应：服务器成功处理了指令，并返回了指令特定的响应（如 PublishCalendar）。此时rsp->status为ZCL_STATUS_SUCCESS，帧类型为ZCL_FRAMETYPE_CLUSTER，指令 ID 为预期的响应指令 ID。
2. 收到默认响应：如果指令没有定义特定的响应，或者服务器处理指令时发生错误，服务器会返回默认响应。此时rsp->status仍为ZCL_STATUS_SUCCESS，但指令 ID 为ZCL_COMMAND_DEFAULT_RESPONSE。默认响应中包含一个状态代码，指示指令处理的结果。
3. 传输错误：如果请求无法发送到服务器，或者服务器没有响应，rsp->status将为ZCL_STATUS_FAILURE。此时需要检查rsp->aps_status字段，了解具体的错误原因。常见的错误包括：
   • ZB_APS_STATUS_NO_ACK：服务器收到了请求但没有确认
   • ZB_WPAN_STATUS_NO_ACK：无法到达网络中的下一跳，通常表示网络连接问题

通过本文的解读，我们了解了在 STM32WB 系列上开发自定义 Zigbee 集群的基本原理和方法。AN5491 应用笔记为我们提供了一个清晰的指导，让我们能够按照与标准集群相同的方式构建自定义集群。

在开发自定义集群时，有以下几点建议：

1. 优先使用标准集群：如果标准集群能够满足需求，尽量使用标准集群，这样可以确保设备的互操作性。只有在标准集群无法满足需求时，才考虑开发自定义集群。
2. 遵循 ZCL 规范：在设计自定义集群时，尽量遵循 ZCL 规范的设计原则和命名约定，这样可以使代码更易于理解和维护。
3. 合理选择属性管理方式：对于简单的状态属性，可以使用协议栈自动管理方式；对于需要直接与硬件交互的属性，使用回调管理方式。
4. 处理所有可能的响应情况：在客户端代码中，一定要处理所有三种可能的响应情况，包括成功响应、默认响应和传输错误。
5. 测试互操作性：开发完成后，务必进行充分的测试，特别是与其他 Zigbee 设备的互操作性测试。

STM32WB 系列结合 Exegin ZSDK 为 Zigbee 应用开发提供了强大的平台。通过掌握自定义集群的开发技术，我们可以开发出功能更丰富、更具竞争力的物联网产品。
