感知视觉篇：MEMS+ToF+STM32N6，打造机器人类人感知系统

详细查看：人形机器人参考指南

文章概述

人形机器人依靠 IMU 平衡、ToF 深度测距、CMOS 图像、振动 / 压力传感实现空间感知、避障、人机交互、姿态稳定。意法 MEMS、dToF、全局快门图像传感器、内置 NPU 的 STM32N6 形成 “感知 - 边缘 AI 推理” 完整链路，可实现自主导航、手势交互、碰撞预警、步态矫正，适配服务、康复、工业协作各类人形机器人场景。

一、四大感知模块核心产品选型

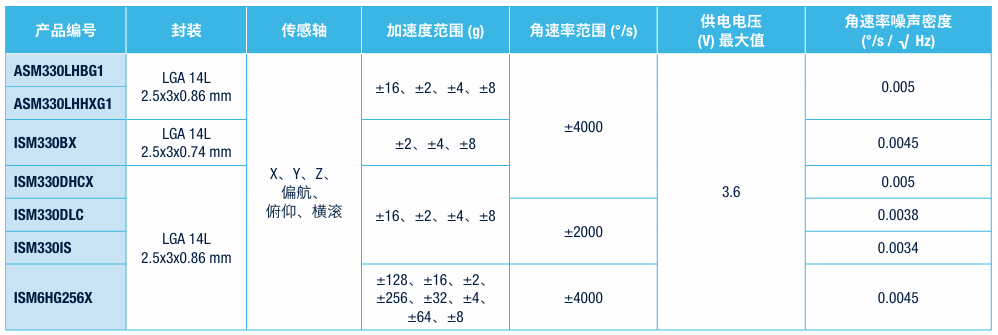

1. 惯性运动传感（平衡 / 姿态核心）

型号	规格优势	机器人应用
ISM330DHCX	工业 6 轴 IMU，极低角速率噪声	整机步态稳定、跌倒检测
ISM330IS	内置 ISPU 智能处理单元	片内运动识别，减轻主控负载
IIS3DWB	高精度振动传感器	关节故障、机械磨损监测
ILPS22QS	超低压压力传感器	高度校正、足部压力感知

配套开发板：X-NUCLEO-IKS5A1 多传感器扩展套件，支持 MLC/ISPU 边缘预处理。

2. dToF 飞行时间深度传感（避障 / 手势）

VL53 系列多区域 ToF 传感器，单点 / 8×8 阵列全覆盖：VL53L0CX 近距离、VL53L7CX 广角 90° 视场、VL53L9CX 长距 3D 激光雷达，低光照稳定输出深度图，实现人机安全距离检测、障碍物绕行。

3. 2D 全局快门图像传感器

VB1943/VD5943 5MP 全局快门 CMOS，无运动拖影，适配高速手势、物体识别，搭配 STM32N6 内置 H.264 编码器实时图像压缩。

4. AI 处理核心：STM32N6

• 内核：800MHz Cortex-M55，1GHz Neural-ART NPU，算力 600GOPS
• 内存：4.2MB 连续 SRAM，无需外挂 PSRAM
• 外设：MIPI CSI-2 相机接口、NeoChrom 2.5D GPU、硬件 JPEG/H264
• 能力：本地目标检测、手势分类、SLAM 图像预处理，无需依赖上位机

二、感知系统典型工作流

1. IMU 实时采集姿态数据，片内 ISPU 完成步态状态判断；

2. 头部多区 dToF 持续输出环境深度，规划安全行动路径；

3. 图像传感器采集画面送入 STM32N6 NPU 本地 AI 推理；

   4 多传感数据融合后下发关节控制器，实时调整运动姿态。

三、适用人群

机器人视觉算法工程师、MEMS 传感硬件设计师、边缘 AI 部署开发人员、人形机器人导航方案研发、康复机器人感知系统开发。

文章总结

意法打通 MEMS 惯性、dToF 深度、全局快门视觉、专用 AI MCU 全感知链路，依靠片上智能传感单元与 STM32N6 硬件 NPU 实现轻量化本地感知推理，无需复杂外部计算单元，降低整机布线与功耗，赋予人形机器人稳定平衡、自主避障、自然人机交互的类人感知能力。
