6｜传感专题：机身全域 MEMS 感知子系统 ——IMU/ToF/ 压力 / 振动打造机器人神经

详细查看：人形机器人参考指南

作者：意法半导体

文章概述

人形机器人依靠全身分布式 MEMS 传感器实现类人感知能力：IMU 维持行走平衡、足底压力感知负重、振动传感器监测关节磨损、腕部 ToF 实现抓取防撞。本文基于官方人形机器人参考设计，完整拆解机身传感子系统架构、器件选型、片上 ISPU/MLC 智能预处理、配套开发工具，解决机器人步态失衡、抓取挤压、机械故障预警、低光照避障等核心痛点。

一、机身传感系统分布式布局逻辑

1. 躯干中心高精度 6 轴 IMU：整机姿态解算、跌倒检测
2. 四肢关节振动传感器：减速器磨损、卡滞故障实时监测
3. 足底压力传感器：负重感知、ZMP 平衡算法校正
4. 手腕多区域 dToF：抓取前距离检测，防止压损工件
5. 机身环境光 / 麦克风：人机交互、环境亮度自适应

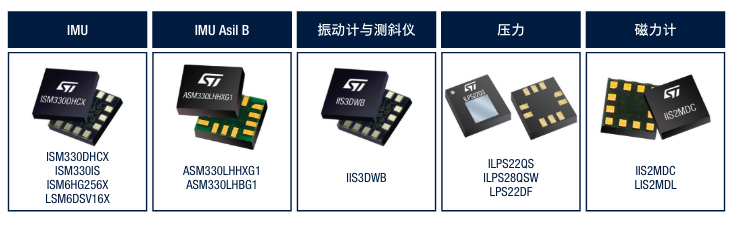

二、核心 MEMS 传感产品选型表

器件类型	型号	核心性能优势	机器人应用点位
工业 6 轴 IMU	ISM330DHCX	噪声 0.0045°/s/√Hz，内置 ISPU	躯干主控姿态解算
带机器学习 IMU	ISM330IS	MLC 内核，片内识别行走 / 跌倒	四肢分区控制器
压力传感器	ILPS22QS	超低功耗 < 4μA，4060hPa 量程	足底负重、高度校正
振动传感器	IIS3DWB	高频振动采集，监测关节损耗	肩 / 肘 / 髋关节
8×8 多区 dToF	VL53L7CX	90° 广角，低光照稳定测距	手部抓取防撞
长距 3D dToF	VL53L9CX	9 米测距，SLAM 环境建模	机身四周避障

三、片上智能预处理核心价值

ISM 系列 IMU 内置 ISPU 智能处理单元，无需主控持续读取原始数据，片内完成行走、跌倒、静止状态分类，大幅降低 MCU 算力占用，整机功耗显著下降；VL53 系列 ToF 支持多目标检测，区分人与障碍物，提升人机协作安全性。

四、开发硬件与软件工具

1. 评估套件：X-NUCLEO-IKS5A1 多传感扩展板，兼容全部机身 MEMS 器件
2. 软件：MEMS Studio 可视化配置 MLC/ISPU 算法，一键生成传感处理固件

适合人群

机器人感知算法工程师、MEMS 硬件设计师、步态平衡控制开发、协作机器人安全方案研发

文章总结

分布式 MEMS 传感网络是人形机器人的 “神经系统”，意法全套 IMU、压力、振动、dToF 器件搭配片上智能处理单元，实现轻量化、低功耗、高精度全身感知，从根源解决步态失衡、抓取损坏、设备故障预警等关键问题，降低主控算力压力，延长机器人续航。
