应用方案篇：RS‑485 系统架构，多行业落地场景与系统收益

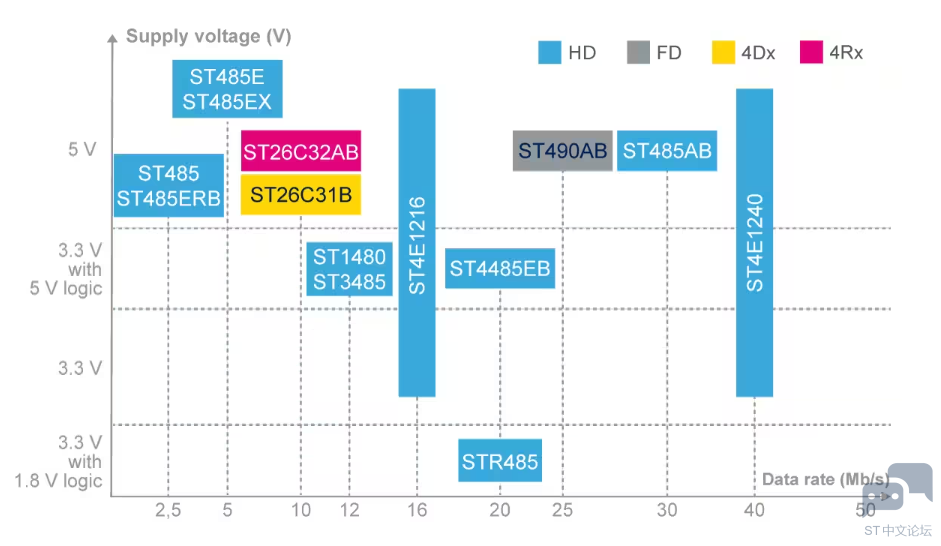

请查看：ST低功耗RS485收发器

文章概述

本篇介绍基于 ST RS‑485 收发器的典型总线硬件架构，拆解工业机器人、工厂自动化 PLC、电力计量等典型应用场景，对比传统分立外部防护方案带来的系统收益。

3.1 RS‑485 典型总线系统架构

1. 多个节点设备挂接在 A/B 差分总线上，总线两端增加终端匹配电阻；
2. 每个节点 MCU 的 UART TX/RX 连接 RS‑485 收发器 DI/RO；MCU GPIO 控制 DE/RE 收发使能；
3. ST 收发器 A/B 总线引脚，片内集成 ESD、EFT、热插拔、Fail‑Safe 接收、热关断；
4. 总线出现静电、瞬态浪涌、带电热插拔、总线开路短路，芯片内部完成防护，接收器输出保持确定逻辑电平，避免通信异常；
5. 支持多点一主多从组网，适配 PROFIBUS 等上层工业协议。

提示：尽管芯片内置防护，系统依旧建议保留基础的共模滤波、TVS 作为系统级冗余防护。

3.2 各行业落地应用解析

1. 工业机器人与伺服控制系统 机器人内部轴通信、伺服驱动器组网，短距离需要高速传输，选用 ST4E1240；机器人控制柜现场存在电机电磁干扰，片内 ESD/EFT 防护提升总线稳定性。
2. 工厂自动化与 PLC 系统 PLC 与远端 IO 模块、传感器多点组网，中等传输距离；ST4E1216 兼顾速率与抗扰，支持 64 个以上节点，适配车间复杂电磁环境。
3. 视频监控、楼宇控制 安防摄像头、楼宇 DDC 控制器，设备经常现场带电插拔，器件原生热插拔特性，降低设备现场故障率。
4. 电信基础设施 机架内部多点通信，器件引脚兼容**，可直接替代，BOM 改动小。
5. 电力能源与智能计量 远端电表采集，部分为电池供电设备，收发器待机、空载低电流消耗，减少整机功耗。

3.3 对比传统普通收发器 + 外部防护方案的系统收益

1. 简化 BOM ：片内集成 ESD、EFT、热插拔、故障安全接收，减少外部 TVS、滤波、偏置电阻等外围器件；
2. 提升总线鲁棒性 ：Fail‑Safe 故障安全接收器，总线开路 / 短路 / 悬浮不会出现随机逻辑，降低现场通信死机概率；
3. 支持热插拔工况 ：设备带电插拔总线，芯片内置防护，降低现场设备损坏概率；
4. 功耗优化 ：待机、空载低电流，适配电池供电远端采集节点；
5. 兼容性好 ：兼容 PROFIBUS 标准，引脚兼容市面主流器件，方便物料替换。

适用人群

工业设备硬件架构师，机器人、PLC、电力计量硬件负责人，BOM 成本优化工程师。

文章总结

ST RS‑485 收发器适合一主多从多点差分总线架构，面向机器人、工厂自动化、楼宇、电力计量场景。芯片集成多重防护特性，可减少外围防护元器件，同时解决总线悬浮乱码、热插拔损坏等常见现场问题，提升总线通信整机鲁棒性。
