前言

本系列内容主要介绍STM32F1系列的MCU硬件电路设计，为避免内容过长带来阅读疲劳，内容分为最小系统篇、USB/CAN接口篇、FSMC接口篇讲解。如果你只关注最小系统能否工作，那你只需看最小系篇即可。

01芯片供电

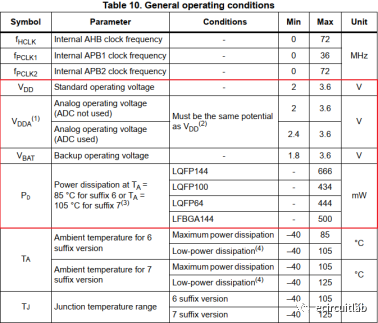

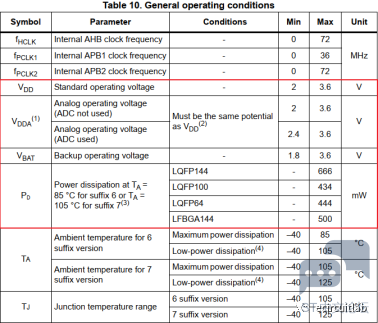

STM32F1系列的MCU电源轨比较简单，从规格书P44的Table 10可以看到，共有VDD、VDDA、和VBAT三组电源轨。该系列MCU有LQFP144、LQFP100、LQFP64、LFBGA144四种不同类型封装，芯片电源轨供电要求和不同封装的功耗信息如下图。

对于MCU电源方案的评估，这里以ST官方评估板MB672为例，评估板MB672上选用的芯片封装为LQFP144，板载外设均为3.3V电平，所以上述三组电源轨均使用3.3V供电，通过上图中的LQFP144封装功耗信息（666mW），可以估算到MCU满载时电源系统至少提供202mA电流。在评估板MB672中，还搭载了音频芯片AK4343、TF卡座、SRAM、Nor Flash、NAND Flash、电机等应用方案。这里查阅了这些方案的芯片规格书资料，汇总得需要的电流约500mA。

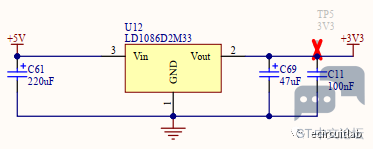

结合MCU的电流需求信息，可以知道评估板的所有外设满载工作时，3.3V电源系统至少提供700多mA的电流。查看官方评估板的3.3V电源解决方案，官方使用的是一颗LDO（在评估板第10页），如下图所示。LDO型号为LD1086D2M33，查阅这颗LDO的规格书资料知道，它能连续提供1.5A的电流对外输出，因为评估板预留了很多排针给用户外扩，所以可以看到ST在设计该评估板时，3.3V电源轨留了很多的裕量。

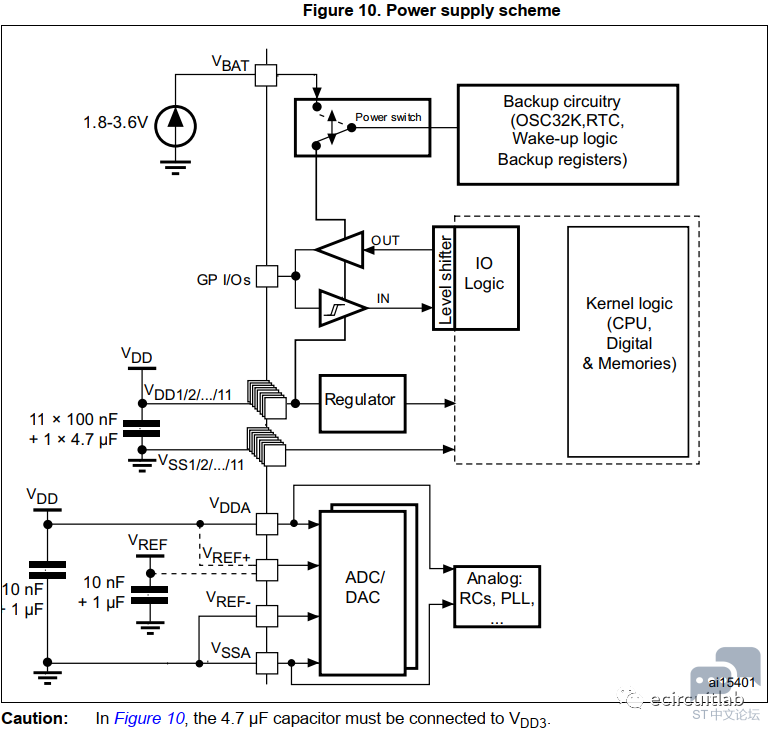

确定电源方案后，可以通过STM32F1系列的MCU的规格书提供的去耦方案给对应的电源引脚放置去耦电容，该信息在规格书第41页的Power supply scheme小节提供，如下图所示。

设计时注意VDDA的供电处理方式，推荐处理方式是3.3V电源经过一颗100Ω/100M的磁珠后再供给VDDA，对于VREF-、VREF+两个参考电压引脚，可以通过放置0Ω电阻跟GND和VDDA隔离，使GND或VDDA上的噪声尽可能少的影响到VREF。

02Boot 配置

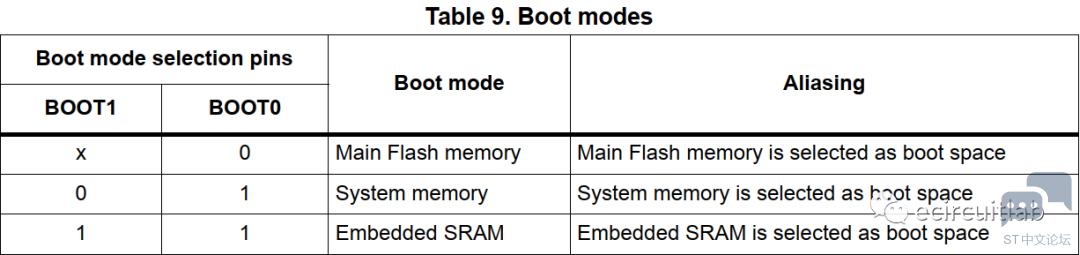

STM32F1系列的MCU的boot方式有3种，如下图所示，其他细节可以在参考手册RM0008 Rev 21的Boot configuration小节看到。从参考手册提供的描述知道，STM32F1系列的MCU可以通过引脚BOOT1、BOOT0来设置boot方式，按照常规，我们都是Main Flash memory启动，所以产品硬件设计时可直接通过一个10kΩ电阻给BOOT0下拉。当然，有时软件调试代码时会不小心烧录了错的代码，导致MCU不能正常工作和再次烧录，遇到这样的情况时，解决办法是把BOOT0信号通过镊子短接至3.3V，然后重新上电，让MCU从System memory boot，然后重新烧录代码即可。

03 时钟、复位、和烧录接口

对于ST的所有MCU，复位和烧录接口处理方式均一样。
