Master调试MPU6050

[复制链接]
qianfan 发布时间:2015-5-24 14:08
本帖最后由 QianFan 于 2015-5-24 17:53 编辑   e( V, @3 W2 A* m0 r3 ~' l
" r7 w# m5 t4 s& A% @

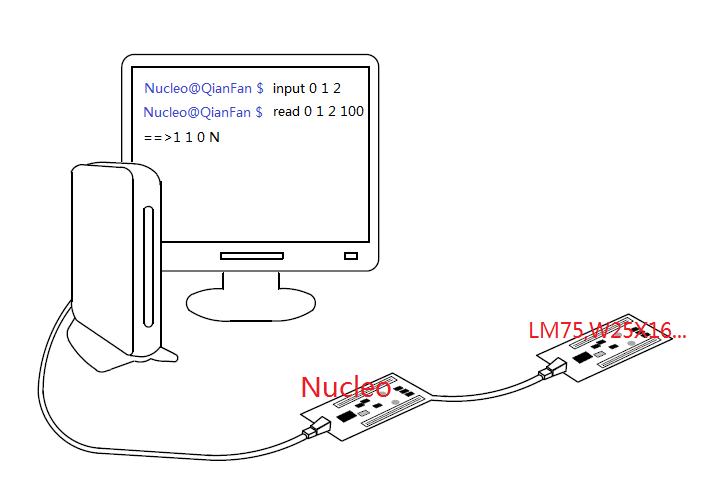

    Master是一个用Nucleo334编写的一个调试设备,结合串口显示软件,可以帮助我们产生一定的时序,方便我们的调试。有关更多细节可以查看:I am Master!# b- T/ ~+ s- O" _" }0 W
    今天就结合MPU6050,一个加速度,角加速度模块,来介绍一下如何使用。5 l. U0 ]/ w2 ^" P8 p
whatsname.png P1030135.JPG * C7 Q9 y! Z3 Q1 ]* V, _7 K
7 h  J% E! h" X& w) z' R

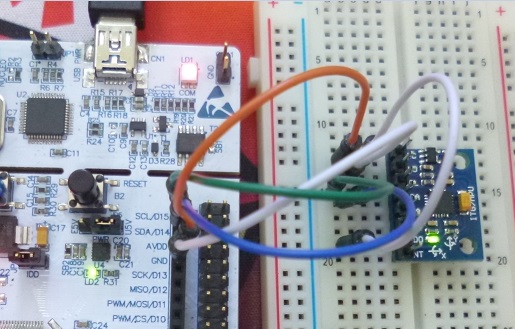

    这次试验中,使用的是一个MPU6050模块,接入VCC,GND,SCL,SDA,AD0这几条线。AD0可以接高电平,也可以接低电平。这个只会关系到我们实际使用的设备地址。我接的是GND。接完线之后,准备工作就完成了。7 t8 N5 O. z( M

9 @7 }! }. K' {6 e    可能一提到I2C设备,首先想到的是设备地址是多少。查数据手册很麻烦,也懒得查了。直接使用i2c-online来查找一下所有在线的设备吧。& V- ]; t3 ]( M! u  k
P1030135.JPG - M: e5 |+ w+ [7 j; I( X9 q
查到0xd0就是6050的设备地址。在之后进行读写的时候就要使用这个地址了。! J% b% W/ X( |; Q. X

3 W1 y$ i& h  A( e- {! _1 z7 E  Z; \' X

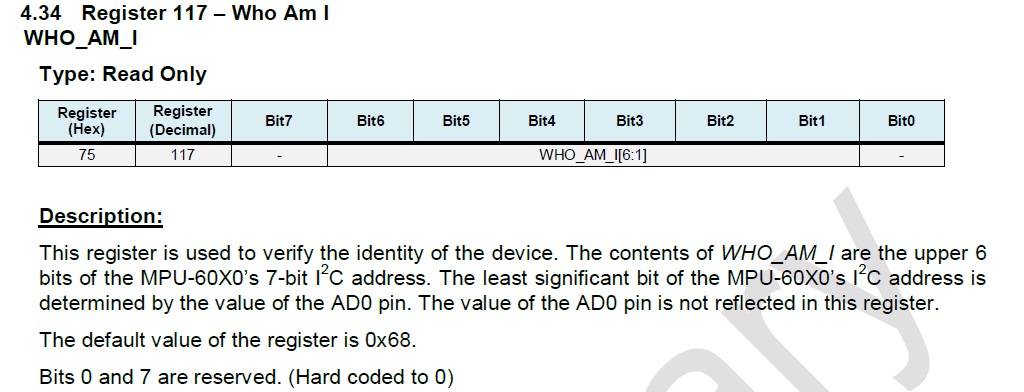

找到设备地址之后,可以去查看一下Who Am I这个寄存器。判断一下芯片是不是还活着。
; [, o1 }/ B8 ~( q P1030135.JPG P1030135.JPG - f& O* u4 i1 @4 i  D$ Z
读出来的数值是0x68 。和数据手册上面提到的相符。这个6050可用。
4 u' ^3 X8 i5 W) c
( \. X- |8 ]6 w; O0 I5 p/ Z5 v6 h% x: U6 Z

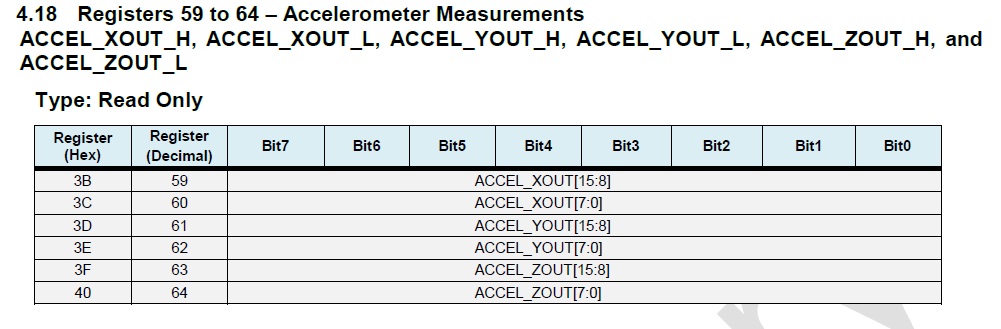

在判断6050可用的时候,肯定会想到的是直接读取加速度的数值:加速度数值是连续相连的6个地址,2个为一组,高字节在前。
1 ^' c, t: R9 y) p1 V P1030135.png P1030135.png
2 Y& c; D' T. L* M8 O4 p为什么读取的数值都是0x00呢?是Master的事情还是6050挂了?可能会这样想。其实不用担心,只不过是现在6050还没有工作。在上电之后是不会工作的。
2 e# O7 r4 L8 n4 d+ |6 g0 V P1030135.png P1030135.png ( ~6 L. j2 p: I

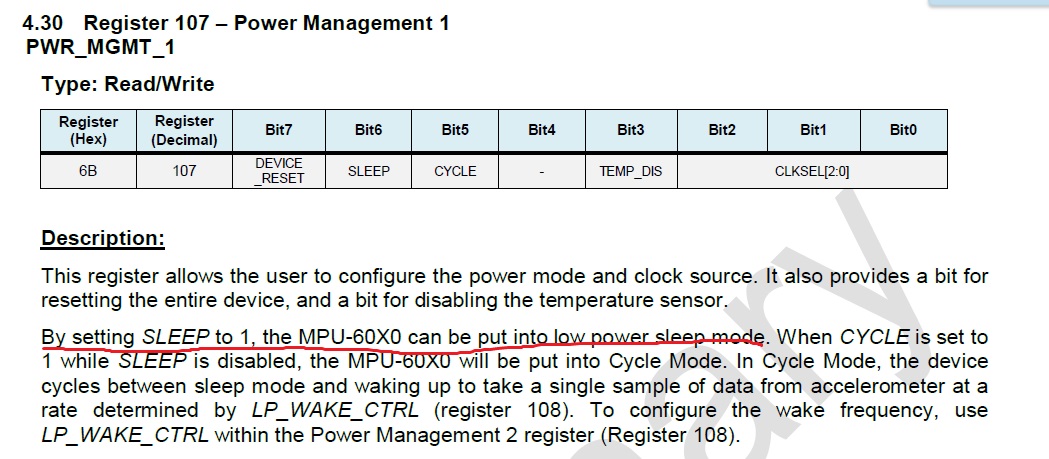

读了0x6B这个寄存器中的值发现,是0x40(0b0100_0000),也就是sleep位是1 。 在上电之后是不工作的,为了让他工作,只好将这个寄存器改成0了。
# V) S$ \& P1 B  C* {( v P1030135.png 7 D. s) _- v9 d- [; P' e
现在6050应该能工作了。在试着读取三轴的加速度看看:6 K9 h* a- m& L: g3 f% k
P1030135.png $ e* ^& A& V" i& a+ c2 R
现在三轴的加速度读取完毕,分别对应三轴的加速度:; {' m6 D9 |0 X. a
  • x=0x0308
  • y=0xFFE0
  • z=0x45E89 I2 k1 Q; @8 p: R8 z4 L  h7 l  e
    / H9 P/ P* ]7 Q: I

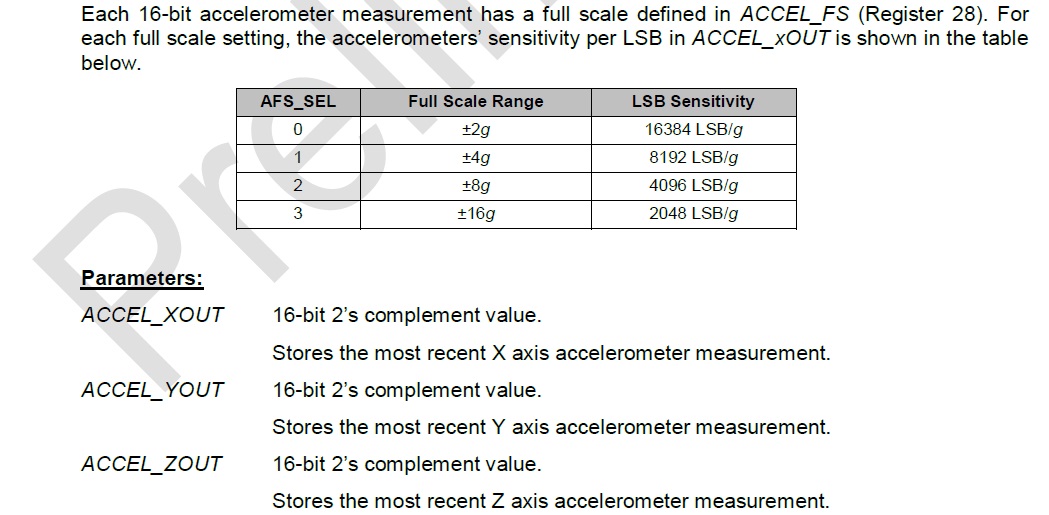

在最上面的实物图片中,也看到确实是水平放置的,为什么Y轴的加速度这么大呢?是不是6050有问题还是读取有问题?可能你也有这样的疑问。但是在看看数据手册:
3 l, _: C" H# ]& H' | P1030135.png
6 q. H1 M. G/ j% m数据是使用补码表示的,也就是说0xFFE0是一个负数。转换成十进制是-32 。 还是一个很小的数值。6 J$ `& ^# q( t$ S! Y  m

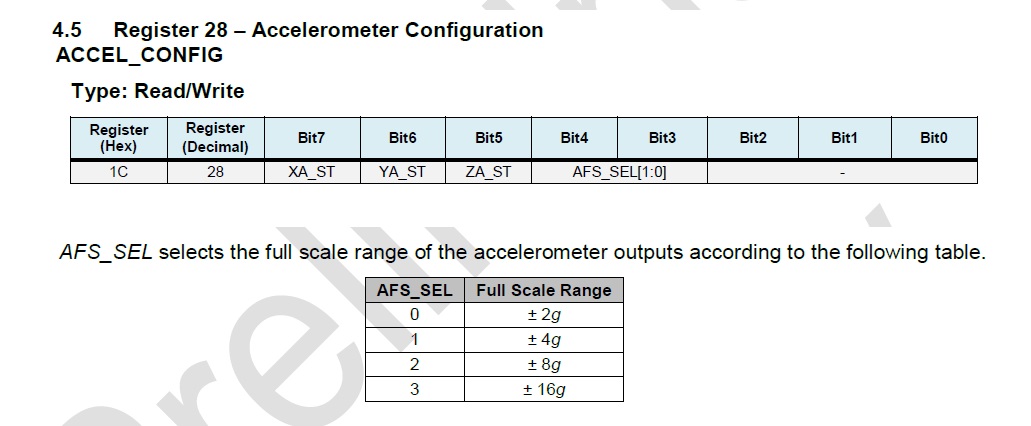

如何将这些数字换成我们能读的加速度呢?上图中有一个换算值。只要将读出的原始数据除以当前满量程下的分辨率即可。但是我们当前的满量程值是多少呢?; `" M/ `/ B/ j7 N0 a! V

. t9 I8 |4 E9 a, a: b' o* }/ Y' g3 V; k8 Q
P1030135.png P1030135.png
- U- r% P! h. p- ?# B2 x" Q3 ?+ S数值是0x00,也就是现在的满量程是+-2g。结合上图,分辨率是16384.最后可以得出我们三轴的加速度数值:* r* T2 A& S' i0 i* z
! i  b/ e4 J1 T4 Z
* |) r" w% q" I3 i  g0 h" I( {

9 E+ z3 U  [! l! h1 m0 D, _
  • 0x0308 = 776 ==> 776 / 16384 = 0.047g
  • 0xFFE0 = -32  ==> -32 /  16384 = -0.00195g
  • 0x45E8 = 17896 ==> 17896 / 16384 = 1.092g
    * n- J1 h" J8 M; X3 G

    2 v$ Y+ b7 Z# P9 A% z: t& b/ ^( b
; b! t0 g9 i; J0 J

+ v. o- P8 {  u) C$ v& o+ e9 _* g5 G8 V3 Q/ U
% q) c1 C  F1 J: d9 U! }0 p
$ C( d1 ^$ u6 [

: M" t2 [- S# f$ e: h# f! T! {6 Q5 u
* t; Y+ u* g3 {# E% e:
5 c3 W. [3 d: G0 I
/ q' o. ^6 `: T% ]3 s2 d

MPU-6000-Datasheet1.pdf

下载

1.56 MB, 下载次数: 52

RM-MPU-6000A (1).pdf

下载

650.25 KB, 下载次数: 34
