本帖最后由 watershade 于 2016-5-1 23:12 编辑

常常遇到人们在调试一台新的I2C设备或者SPI设备的时候，没有方便的设备可用来验证身边的硬件是好是坏。也遇到过人们对于自己拿到的CAN或者RS485等设备不知道这些设备的状态或者数据格式。这些日常的问题催发了需求。当然有人已经做了类似的工作，但是价格和封闭性是一个弊端。现在想做一款这样的小产品，代码和电路图都公开。测试期间可以利用L073的平台来实现，等成熟时在做原理图，美化上位机等。

大致的功能:
      I2C从设备，SPI从设备的读取。
      CAN总线命令解析，可以选择时候短帧或者长帧
      TTL、232/485解析（主要是收发器不一样）
上位机准备用QT或者C#编写。

好吧就这么多。

||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
分割线|||2016.04.27
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
沐紫姐姐留言了，收到板子有一段时间了。可是只是做了几个简单的测试，总线检测仪的项目一直没有正式开始。
好吧，是时候说明一下这款总线检测仪的详细情况。
PS：本来想加入CAN检测的功能，可是详细看了一下这个系列，发现的确不支持CAN总线。不过不要紧，如果这个项目在L0上实现，可以移植到别的上面。毕竟STM32的代码移植性很高。

第一阶段，打算分别测试和编写各种类型总线，包括I2C，SPI，UART（IrDA、LIN、Modubus）。另外添加几个ADC采集的引脚，和PWM的输出引脚。方便测试。打算两周完成。
第二阶段，基于RTOS编写调度和接口程序用于与上位机通讯。起初想用现成的串口工具，然后用QT编写一个界面用于测试。打算三周。
第三阶段，做板子，并优化界面。打算三周。
详细一点的现成调度相关的东西，稍后在写。五一期间，先贡献I2C和SPI读取的实验。然后慢慢添加Modubus之类的，毕竟手边这种工具不多。
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
分割线|||2016.5.01 SPI总线测试（测试设备HMC5983）
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
撑着五一测试了一下SPI接口，写了一个通过UART测试SPI的简单程序，这只属于最初步的工作。
下面先代码先放上。

L073_SPI.rar (6.67 MB, 下载次数: 27)

2016-5-1 23:00 上传

点击文件名下载附件
USRTæµè¯SPI
【【【【【【【【【【【【【【【【【【【【【【【【【
本版本是初级版本，编程与2016年5月1日下午。在HMC5983上做了初步测试，单仍然不能确保是否完全正确。但是因为答应沐紫五一更新，所以就赶在晚上提交了代码。
下面是硬件连接：
1 串口使用UART1(PA9-Tx,PA10-Rx)，SPI使用SPI1(PB3-SCK,PB4-MISO,PB5-MOSI,PA15-NSS).
具体的Nucleo板子的连接可参考L073的图纸，这里简单列举一下连接：
CN10的27/29/31和CN7的17作为SPI口使用。CN7的18提供5V，12和16提供3.3V，20/22提供接地电源。

PS：
就像我帖子里所说，这里通过串口来调试SPI设备的接口。因为只是测试，所以还没有写上位机界面，而且如果要写上位机界面，串口不会提供这么多信息的。串口的接受到时候也会改成中断方式。
另外代码逻辑可能有不严谨的地方，请高手指正。谢谢!

顺便附上调试的照片：

这是昨天拍的，在公司里做变得时，顺便赔了一下接口，可是没来得及编程。

这是今天在家里测试的。

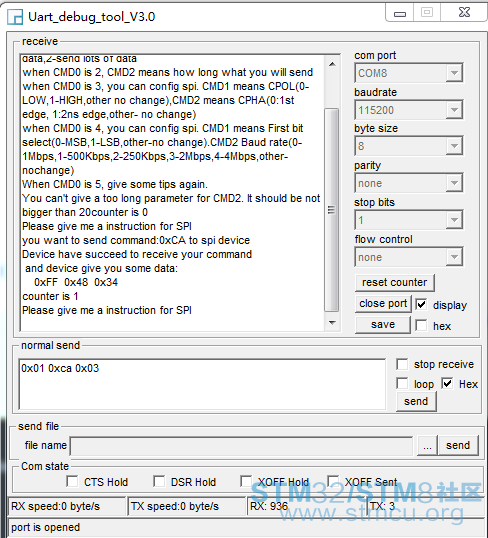

命令提示能够在串口中看到，大致就是三个字节长度的命令。
具体的要发送的东西，要看相关芯片手册。这里就不具体讲了。可以留在之后有时间再说。

】】】】】】】】】】】】】】】】】】】】】】】】】】】】

|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
分割线|||2016.5.？ I2C总线测试（测试设备MC8607）
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
其实这个已经在F401上测试过，有代码，可是暂时还没有整理和移植到F073，看看明天有时间吗。因为明天要组装一个书柜。我这过得真是劳动节。
