1、在STM32内部，FSMC的一端通过内部高速总线AHB连接到内核Cortex－M3，另一端则是面向扩展存储器的外部总线。

内核对外部存储器的访问信号发送到AHB总线后，经过FSMC转换为符合外部存储器通信规约的信号，送到外部存储器的相应引脚，实现内核与外部存储器之间的数据交互。

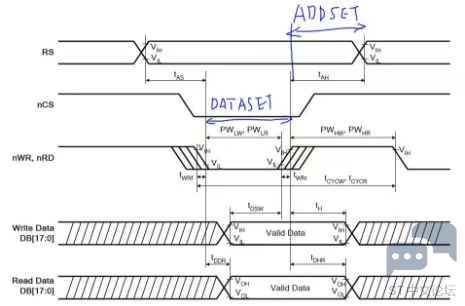

2、FSMC中的DATASET和ADDSET的设置需要参看外部存储器的时序图来确定。

一般而言，DATASET指的是数据建立时间，也就是读/写信号开始到读/写信号停止（上升沿存储数据）的持续时间。（一般来说写比读快！）。

' z* A3 o: ~: \" c

而ADDSET指的是地址建立时间，指的是片选之后到读/写操作之前的时间，这是针对SRAM来说的，如果操纵的是TFT，不存在地址线，所以此时的ADDSET就是读/写信号结束到RS电平的转换时间。

$ Z; Q" L- O# [) c5 \1 \( x8 [

6 j  M5 g, t9 J/ F! q* ?% O

3、

& |: r; s& j- f: |

4、

8 ?: U6 z4 P, F* w; w: |

5、FSMC的三个配置寄存器：FSMC_BCRx(片选控制配置)、FSMC_BTRx(片选时序)、FSMC_BWTRx(片选写时序)。

6、RTC时钟配置必须要用到BKP寄存器，BKP寄存器在单片机复位、电源复位、待机唤醒模式下是不会更改值的，他的供电由VDD供电，VDD被切断后自动切换至外部的VBAT供电。

/ A% i0 ~1 p4 |3 Z

7、要修改BKP寄存器的值，必须取消其写保护的标志。BKP寄存器在上电时自动写保护。

9 D4 E4 ~2 @$ P+ J0 A) O

8、Stm32有三种省电模式：

# g$ |3 o7 W7 _% V

三种省电模式中，耗电量从上到下依次降低，待机模式的电流仅为2uA。

2 f5 b8 W# U& A" q

9、从待机模式中唤醒单片机等效于让单片机复位，但是电源寄存器的值会有一个标志位指示单片机是被唤醒的，不是被复位的。

2 n  _! N: ~0 T2 e4 ]

10、ADC的时钟不要超过14MHz，否则转换精度会下降。最大转换速率为1MHz，即转换周期为1us(14MHz,采样周期为1.5个ADC时钟)

7 m% g* {' E. b. I7 S. n

11、Tcovn=采样时间+12.5个周期。采样时间尽量选长一点，这样精度高一些，但是转换速率下降，这也是有利必有弊。

12、

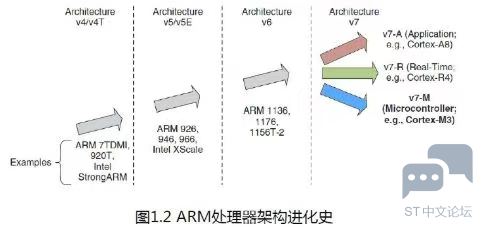

13、拿ARM7TDMI来说，T代表Thumb指令集，D是说支持JTAG调试(Debugging)，M意指快速乘法器，I则对应一个嵌入式ICE模块。

4 U( Z1 c' R7 {& M2 Z1 k/ h" |/ F' R6 C4 g

14、MMU作为嵌入式处理器与应用处理器的分水岭标志à具有内存管理单元的嵌入式处理器可以定位为应用处理器。

9 b1 J& B5 ?# m# x& K% m4 L

这么说M系列和A系列的处理器的区别在于A系列的处理器具有MMU单元可以进行内存模块的管理。

: t/ k- `% }6 H; e. Z2 F4 _

15、ARM处理器有两种状态：ARM状态和Thumb状态。

5 L, r& y9 t' z8 Y* {5 g- F

2 g* K0 H( d1 B& I' ]6 j+ f5 J

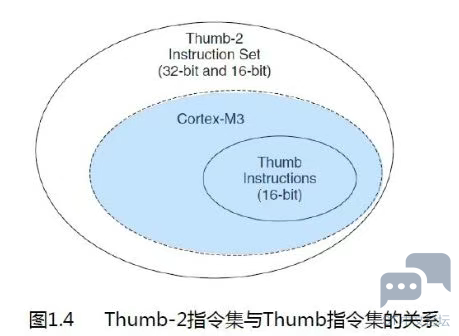

16、这张图说明了一切：Thumb2指令集做了一件很伟大的事情：将16位和32位的指令集融为一体，兼容性非常强！（这么说CM3不支持某些32位ARM指令集？？）

# t% f+ G2 I8 S5 F9 ^. C- ?

17、

& e" K7 p7 G9 ~0 M$ F

. {* A0 s6 H/ u4 X/ m, E

) Q/ N3 y; t& M

18、MSP是系统复位后使用的堆栈指针，PSP由用户的代码使用。两个堆栈指针为4字节对齐！！

5 j4 |& k/ Z5 M+ K0 d

19、在ARM编程领域中，凡是打断程序运行的事件，统称为异常(exception)。

) i6 H( d6 e1 z  N# I

20、因为存在LR（链接寄存器），所以可支持1级的子程序调用而不用压栈到内存，大大提高了运行速度。---à这就是说，我们在编程的时候，一级调用是不会耗费太多时间的，除非是二级调用！
