SysTick即为系统定时器，又称嘀嗒定时器，是Cortex-M3内核的一个外设，集成在NVIC中。SysTick是一个24bit的向下递减的计数器，每计数一次的时间为1/SYSCLK（SYSCLK一般为72MHz）。

操作系统需要执行多任务管理，用SysTick产生中断，确保单个任务不会锁定整个系统。同时SysTick还可用于闹钟定时、时间测量等。

由于Cortex-M3芯片都有SysTick，所以软件可以很容易地在Cortex-M3的产品间移植。

我们待会儿将利用SysTick产生1s的时基，让LED一秒钟闪烁一次，以完成SysTick的定时实验。

注：本文所用芯片为stm32f103。

SysTick寄存器

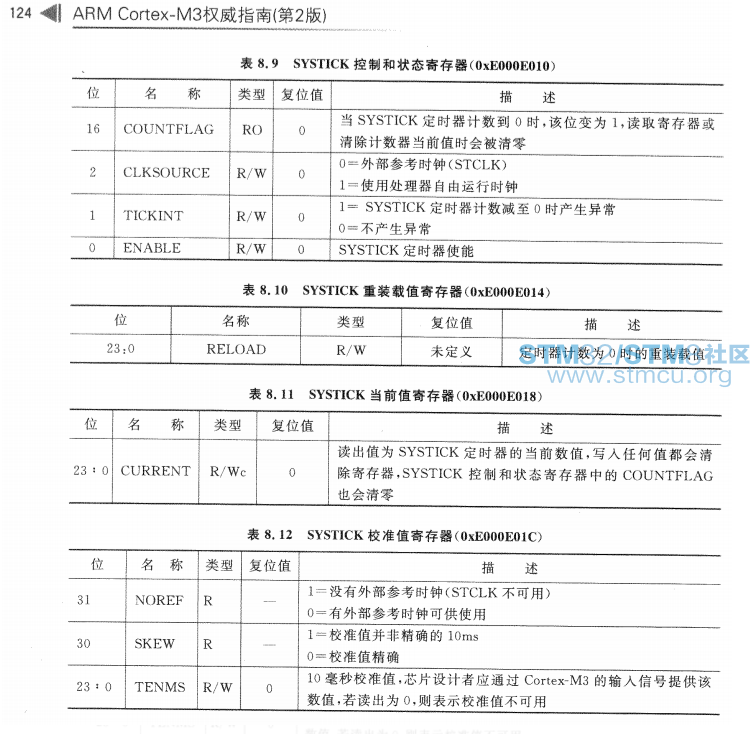

SysTick定时器由四个寄存器控制，如图7-1所示。

图7-1

上图是对四个寄存器各个位的描述。其中最后一个校准值寄存器（STK_CALIB）在定时实验中并没有用到，这里暂且不介绍，有兴趣的读者可以自行查找其他资料阅读。

, ]- f0 v+ A2 f3 Z

编程要点

• 向SysTick重装载值寄存器（STK_LOAD）写入新的重装载值；
• 配置中断优先级；
• 写SysTick当前值寄存器（STK_VAL），将当前值清0；
• 写SysTick控制及状态寄存器（STK_CTRL），启动SysTick。
  ; m: g9 v2 [) g2 e8 O$ |; w" L6 Q9 A

* o# Z2 f" y- q( l* w

SysTick属于内核外设，其相关的寄存器定义和库函数都在core_cm3.h中。如图7-2为core_cm3.h头文件里配置SysTick的源码截图。

图7-2

2 X; S4 J. U; y6 m( T( J: K

SysTick_Config()库函数即是按照上述的编程要点完成SysTick配置的。我们在实际项目中时可以直接调用这个库函数来完成配置。而形参ticks用来设置STK_LOAD的值，最大不超过2^24。然后配置中断优先级，清空STK_VAL，最后配置STK_CTRL。其中，在配置中断优先级时调用了NVIC_SetPriority()库函数，传入的优先级实参为(1<<__NVIC_PRIO_BITS) - 1，其中宏__NVIC_PRIO_BITS为4，则可得其优先级为15，则可以看出其默认设置的优先级在内核外设中是最低的。

那么如果我们同时设置了内核外设和片上外设的优先级，该如何判断孰高孰低呢？

在专栏（stm32）：stm32中断初识与实践（上）里说过，在配置外设中断优先级时，需要先分组，再设置抢占优先级及子优先级，那么我们把内核外设的优先级也用同一配置方式分解为这三个部分。

假设配置一个外设的中断优先级分组为3，抢占优先级为2，子优先级为1，而SysTick优先级为4。则将SysTick优先级4转换为二进制，为0100(0b)，在分组为3时，SysTick抢占优先级为010(0b)，即为2，子优先级为0。我们先比较抢占优先级，发现相同，那么比较子优先级，此时SysTick子优先级为0，而我们假设的外部中断子优先级为1，所以SysTick优先级大于假设的外设优先级（数值越小，优先级越高）。

( J, k$ T& i: Z. F: v5 _, W

中断时间计算
& _0 }3 p* v0 X

SysTick的计数器执行的是倒计时，我们要计算中断计数时间，需要知道计数总量（STK_LOAD的值）、时钟源频率等两个参数。打个比方，这相当于我们要计算运动时间，需要知道距离和速度，那么STK_LOAD的值即为距离，时钟源频率即为速度。则中断计数时间为（假设STK_LOAD的值为VALUE，时钟源频率为CLK，中断计数时间为T）：

T = VALUE / CLK（其中，CLK为72MHz）

当STK_LOAD的值VALUE减到0时，即可产生中断。如果设置VALUE=72000，那么中断一次的时间T = 72000 / 72MHz = 1ms。

# ?- \% Z8 y5 U: Z0 J/ g8 |/ @

定时时间计算
, R  _  j7 y- ^( D$ B1 N

得出中断一次的时间后，我们可以设置一个变量n，用来记录中断次数，那么最终的定时时间即为T*n。

回到开头的实验说明中，我们需要产生1s时基，来实现LED灯1s闪烁一次，则n为1000时满足要求。

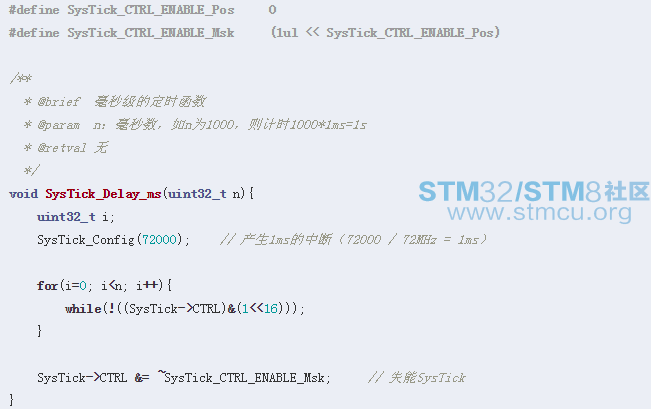

图7-3

由于SysTick不会自动停止，所以我们需要在异常/中断处理中将其停止，即失能SysTick。

到这里为止，一个简单的SysTick定时实验完成了，之后只要在main函数中调用SysTick_Delay_ms(1000)函数，即可实现1s的精确SysTick定时，而不是使用普通的不精确延时函数。

4 c( L' [& E# r; ]$ I' U! I! `; T/ t

专栏（stm32）：stm32的“Hello World”——LED流水灯使用的则是普通延时函数实现流水灯效果。

9 @$ n8 H- i) R6 T  n$ m. U# O

--------------------------------------------------------------------

文章首发于知乎专栏 - stm32，转载请私信，并注明原文出处。

% B4 k) \2 \5 Y1 [! o8 l5 e! W

0 N; ?. `! m8 j


! u. g/ O8 w. D
) C# a' x4 E7 g6 L- @

, Y' b& d/ `3 K$ i2 B2 c4 @$ C, T

其实这是一个比较浪费资源的方法。不太建议使用！
systick能引起中断，可以通过在中断中使用变量自增的方法来达到延时，而延时函数只需要判断当前的
9 R% ^! q# l0 a1 L3 O8 @+ y) Nsystickcount和刚进入延时获得的count做对比就能达到延时作用

帮顶一下
