AN4467应用笔记
; e3 J& m' e) OSTM32L0xx 硬件开发入门
' w- C4 q, R% }' l0 t6 o6 s9 R
2 b, \( |" F2 ~, _. b0 |! M
前言
本应用笔记为系统开发者们提供了所需的开发板特性硬件实现概述，如供电电源、时钟管理、复位控制、自举模式设置、调试管理。它显示了如何使用 STM32L0xx 产品系列，说明了开发 STM32L0xx 应用所需的最低硬件资源。本文还包括了详细的参考设计原理图，说明了其主元件、接口和模式。
4 z9 y- C* G& f
1 E  J0 I% {  J: L" K$ T
1 电源
( O- ]  e( |# a* k" A5 U9 x1.1 前言

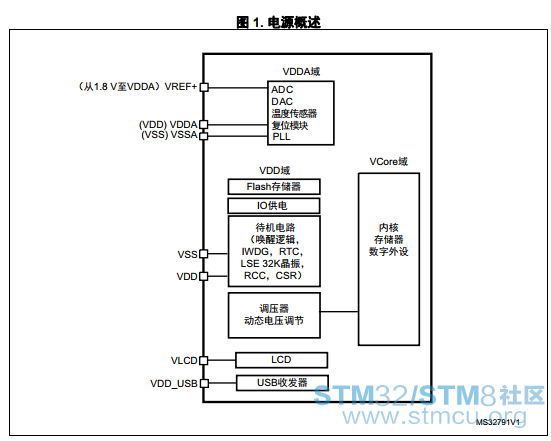

* |4 Y/ C1 l+ B$ B  `- y该芯片要求为不同的供电引脚提供不同的电源：
• VDD = 1.65 V 到 3.6 V：I/O 和内部调压器的外部电源。通过 VDD 引脚从外部提供。对于 VDD 低于 1.8V 的情况，请参见 第 1.3.3 节：欠压复位 （BOR）
• VDDA = VDD：ADC/DAC、比较器、复位模块、RC、PLL 的外部模拟电源。当使用 DAC时，施加于 VDDA 的最低电压为 1.8 V。 VDDA 电平必须一直等于 VDD。在上电和正常工作期间， VDD 和 VDDA 之间容许的最大差值为 300 mV。
/ ~4 J+ m- {+ G& B, g' e• VLCD= 2.5 到 3.6 V，当 LCD 控制器采用外部供电时须提供该电压。当 LCD 由内部嵌入式升压转换器所产生的电压供电时， VLCD 引脚必须连接至电容器。如果完全无需使用 LCD，那么该引脚应连接至 VDDA。
• VDD_USB = 3.0 到 3.6 V，VDD_USB 是 USB 收发器的专用独立 USB 电源。3.0V 的最小值可确保提供 USB 所需的信号电压。对于不使用 USB 的应用场合，必须提供VDD_USB = 1.65 到 3.6 V。
* ~1 }! r7 K9 L( N6 S& |数字电源电压 （VCORE）配有嵌入式的线性调压器，具有 1.2 至 1.8 V 的三个不同的可编程范围。
: M( R4 K  k: r' E! V为达到全速、全功能，器件需要 1.71 至 3.6 V 的工作电压供电 （VDD），可达到接近 1.8 V的数字电源电压 VCORE （产品电压范围 1）。
0 I* |7 G: i" ]9 Q4 x( ?当 VDD 工作于 1.65 至 3.6 V 时，可选择产品电压范围 2 （VCORE = 1.5 V）和 3 （VCORE =1.2 V）。因此，频率分别限定为 16 MHz 和 4.2 MHz。
" `0 B/ z( i$ J( M当不使用 DAC 和欠压复位 （BOR）时，器件可在 1.8 V 下至 1.65 V 的电源电压工作。




' h, J' k- O6 P6 |8 ~7 @4 Y。。。
