' r) P: L$ F: T1 v4 U+ J0 r最近一周一直在基于STM32F429项目的IAP工程，耗时4天才完成，得空记录下来。
/ _7 E: |( a* m2 ~" j
; ^3 ]5 U9 |& d; u. C文章主要涵盖了以下几点：
1. IAP是什么？
2. bin文件和hex文件的差别
3. ymodem协议介绍及其缺陷
3 Y3 V# q/ r8 x  _0 g! V# k4. RS485通讯
5. IAP的main()函数代码片段

项目的框架如下：
, L  Z; P, H4 G8 s6 l

1. ymodem协议
   3 t! r( ]6 _' D( M  }4 o; `+ G
2.     PC机_超级终端 -----------------> STM32产品的串口

3.                    RS485通讯线

复制代码

6 O" z* P# j1 D. D/ p+ U从ST官网下载的IAP的SDK，其中包含了经典的ymodem协议和基于STM32F429的HAL库，工程就是基于该SDK开发的。
9 M1 T- L* v4 k2 Y" ~6 W
+ d' l$ z; D9 g/ W! l1. IAP的概念

  IAP的具体概念解析网上搜索一大堆，在这里简单描述。IAP(In Application Programming)即在应用编程，常听说的还有ISP(In System Programming)即在系统编程。ISP指的是将通过JTAG等接口将单片机程序烧录进单片机的FLASH(当然也可以是其他存储介质，如SRAM)，而IAP指的是采用引导程序(Boot) + 应用程序(App)的方式烧写单片机程序，App是真正实现业务逻辑功能的代码。
5 U" |5 x& s9 W
+ I3 l* k' t, w& w  一般产品的调试口，也就是JTAG口是被置于机壳里面的，烧写需要打开机壳，也需要专业工具和电脑桌面软件。IAP的Boot程序通过ISP的方式烧录到单片机的低地址的FLASH处，每次单片机复位后会先执行Boot程序，在Boot程序中进行判断，用户是否要升级，若是则从串口(或者网口/CAN通信口)读取App程序写到高地址的FLASH，读写完毕后再跳转到FLASH上App的起始地址，执行业务逻辑功能代码，若否则直接跳转到App的代码处理：

1. |-- 要升级 --> 读取读取串口发来的APP程序，写入FLASAH目标地址 --|

2.                              |                                                              |
   9 X/ w! N' ?9 P6 i; e
3.     Boot: 判断是否要升级App -|                                                             |
   ! @4 O1 o' Y. J# b# g
4.                              |-- 不升级 ---------------------------------------------------------> 跳转到APP程序起始地址处理

复制代码

Boot和App都是单片机程序，只是实现的功能不同，前者是为了引导App，后者是为了实现业务逻辑功能。这里有一个关键的动作，就是跳转，即从Boot跳转到App起始地址处。
$ L1 V- G. @  x/ D# m9 l
  需要清晰2个概念：
7 S8 W! M$ F  x' ^% _! r. [$ {  (1) 程序的起始地址

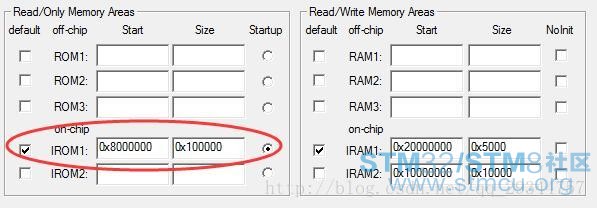

* d+ B  B) o1 c! M, L  程序的起始地址默认是被放在FLASH的起始地址处，即0x08000000：
# M  f' t4 u; j9 n5 h

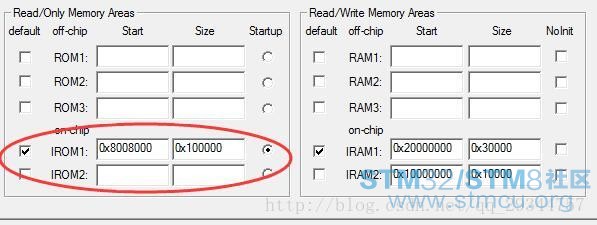

: z8 D, t- q) p; a* t$ cBoot是放在这个默认起始地址的，App则要往后移动，这里设置为0x08008000：
% O: J! F/ h0 K" y, {$ S

需要注意，这是在App没有采用分散加载时设置的程序存放起始地址，若采用了分散加载，则需要修改工程中的.sct文件。详细内容可参照杜春雷的《ARM体系结构及编程》。

  (2) 中断向量表的地址
* f; H( Q  C6 u+ `3 n" O  对于STM32来说，每个单片机程序都有一张中断向量表，也就是说，在存有Boot和App的FLASH上就有两张中断向量表，Boot根据Boot程序中的中断向量表发生中断跳转，同理，App就要根据App程序的中断向量表发生中断跳转。中断向量表的摆放位置正是程序的开始地址。所以需要将App的中断向量表的摆放位置放在0x08004000。在system_stm32f4xx.c中：

# R1 `8 P. D1 C; b7 t

1. #ifdef VECT_TAB_SRAM
   . ^  H! R# k9 O, ~! Q# K5 b
2.   SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM */

3. #else

4.   SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH */
   - H, o- _: |7 i! a( j0 ]
5. #endif

复制代码

程序运行时候发生中断/异常/系统调度时就会去读取SCB->VTOR以获取中断向量表的地址；FLASH_BASE即STM32F429的(内置)FLASH的起始地址：

$ L/ J! A( X+ `: o: U

1. #define FLASH_BASE  ((uint32_t)0x08000000)

2. VECT_TAB_OFFSET是偏移量，所以我们可以通过设置此值指定中断向量表的存放地址。
   + h6 l* l$ q# L0 w  M2 k4 Z
3.
   / s; _: I3 V% j0 K& f- J9 a& B1 S
4.   讲到这里，顺便介绍STM32的中断向量表。表的形态如下：(摘自startup_stm32f429xx.s)
   , a7 }4 j; ^* @) B7 Z7 |
5.

6. __Vectors       DCD     __initial_sp               ; Top of Stack
   - L  z6 ~1 b8 h& X( z! _$ K) F
7.                 DCD     Reset_Handler              ; Reset Handler

8.                 DCD     NMI_Handler                ; NMI Handler
   / f5 e9 ?! N) V9 t; F5 q
9.                 ; ...

10.                 ; External Interrupts
    & K1 Z1 a$ G  u  }: e# `
11.                 DCD     WWDG_IRQHandler                   ; Window WatchDog
    # `! }+ @7 k5 U5 R; W
12.                 DCD     PVD_IRQHandler                    ; PVD through EXTI Line detection
    $ `: _- V$ Q2 X: x3 q% B( j
13.                 ; ...

14.                 DCD     LTDC_ER_IRQHandler                ; LTDC error

15.                 DCD     DMA2D_IRQHandler                  ; DMA2D

16.

17. __Vectors_End

18. __Vectors_Size  EQU  __Vectors_End - __Vectors

复制代码

显然，Boot程序结束后程序运行指针跳转到App的__initial_sp处，__initial_sp处存放的是App的栈的起始地址。中断向量表的作用是当程序发生异常/中断的时候会根据表中的标号而跳转到具体对应的中断处理函数(ISR)。
7 E3 _* B4 _3 j2 A1 r0 F; L2 O
2. ymodem协议介绍
& y$ _# m+ U3 K9 v$ H
% G" r1 |" s6 `! G& J( C  关于ymodem协议的接收网上资料甚多，不做过多的介绍了。简单分析ymodem的数据包格式：

1. /* /-------- Packet in IAP memory ------------------------------------------\

2. * | 0      |  1    |  2     |  3   |  4      | ... | n+4     | n+5  | n+6  |

3. * |------------------------------------------------------------------------|
   3 V% `. Z' U- R% x, X/ z" d
4. * | unused | start | number | !num | data[0] | ... | data[n] | crc0 | crc1 |
   1 e, @2 d7 Y/ [" x
5. * \------------------------------------------------------------------------/

6. * the first byte is left unused for memory alignment reasons                 */

复制代码

" f) L  m; z; s, O1 n( D" L# M. x      (1) unused：无意义，用于字节对齐
" q, ~- B, k. h, k# a2 u6 D  (2) start：起始信号，”SOH”表本数据包的数据区有128字节，”STX”则表示有1024字节
+ E" a+ ~4 E9 n+ j6 G  (3) number：数据包的编号，编号为0x00-0xFF。到数据包编号到达255后，将会从0开始计数。
  (4) !num：数据包编号的反码
  (5) data[0]…data[n]：数据区。对于第一个数据包(编号为0)，存放的是文件名
  (6) CRC0、CRC1：校验码(只有数据区参与校验)
  下面是通讯流程：
4 @- N" P! l) {+ T' G, w! a  (1) 接收方发送一个字符’C’,也就是十六进制0x43。代表接收方已经处于接收数据的状态
. w0 s, s' T, m$ |3 v  (2) 发送方接收到’C’之后，发送头帧数据包，数据包格式如上所述，此时数据区的数据是文件名和文件大小
  (3) 接收方收到数据包后发送ACK应答正确，然后发送一个字符’C’，发送方收到’C’后开始发送第二帧数据，第二帧数据即使第一个数据包
  (4) 接收方收好数据包后，发送ACK正确应答，然后等待下一包数据传送完毕，继续ACK应答，如此循环
  (5) 数据传输完毕后，发送方第一次发EOT，第一次接收方以NAK应答，进行二次确认
4 B% [! L3 p" W  N* p- T* }  (6) 发送方收到NAK后，第二次发EOT。接收方第二次收到结束符，依次以ACK和C做应答
  (7) 发送方收到ACK和C之后，发送结束符
- O8 f$ W& H* n( B  (8) 接收方收到结束符之后，以ACK做应答，然后通信正式结束
- @7 P/ D3 |. F2 e$ A
2 D4 d( B0 {5 i5 ^; t& H! ?  ymodem协议除了接收数据包外还会将数据包按照指定地址写入FLASH。本SDK使用的是HAL库。
; X/ H0 [" Y4 X% g* t3 [) ~3 R  这部分的实现在ymodem.c的Ymodem_Receive()函数中：

, K2 s( R+ o. ^9 v

1. #define PACKET_HEADER_SIZE      ((uint32_t)3)
   5 _7 T( O& s# T5 e
2. #define PACKET_DATA_INDEX       ((uint32_t)4)

3. #define PACKET_START_INDEX      ((uint32_t)1)
   3 d$ X, p( v( J& e. S! E/ a! C
4. #define PACKET_NUMBER_INDEX     ((uint32_t)2)
   / I7 n5 r: J) ^2 ^" s
5. #define PACKET_CNUMBER_INDEX    ((uint32_t)3)

6. #define PACKET_TRAILER_SIZE     ((uint32_t)2)
   2 d, |5 |* M6 n# Q9 V6 x- _8 `
7. #define PACKET_OVERHEAD_SIZE    (PACKET_HEADER_SIZE + PACKET_TRAILER_SIZE - 1)

8. #define PACKET_SIZE             ((uint32_t)128)
   1 [) O( `5 u; a3 U$ p1 {9 a
9. #define PACKET_1K_SIZE          ((uint32_t)1024)
   7 l; U- i" ^$ Y" L% E# b
10.

11. uint32_t flashdestination;
    / {" h. |7 t2 g6 ], R! s
12. uint8_t aPacketData[PACKET_1K_SIZE + PACKET_DATA_INDEX + PACKET_TRAILER_SIZE];
      o9 J! d0 i$ ~* V8 @5 ~) ?' D. s
13.
    * W$ z  L1 c* K
14. static HAL_StatusTypeDef ReceivePacket(uint8_t *p_data, uint32_t *p_length, uint32_t timeout)

15. {

16.   uint32_t crc;
    7 x0 y% b  {0 r! E2 r! T0 U6 \; ^" s
17.   uint32_t packet_size = 0;
    " o3 q3 t# v! ]* r4 S; F
18.   HAL_StatusTypeDef status;
    + N9 \  E8 |5 x1 B2 P2 d
19.   uint8_t char1;

20.

21.   *p_length = 0;
    % @$ e2 Y- V6 N5 p- ^6 j
22.   //调用HAL库函数接收字符，UartHandle是数据包的句柄
    ! A: x  B9 l/ H& Y! D
23.   status = HAL_UART_Receive(&UartHandle, &char1, 1, timeout);
    + V; e( g: V8 I! T) V+ O* q- c
24.

25.   if (status == HAL_OK)
    9 f8 m/ A0 ^) t4 ]$ j. l
26.   {

27.     switch (char1)
    ! M  |- |7 K& E$ S: k) O, T
28.     {
    8 s: q$ p( p4 y, g/ x4 Z
29.       case SOH:
    . d3 \( Q3 ?1 k5 i$ N  p
30.         packet_size = PACKET_SIZE;      //PACKET_SIZE为128

31.         break;
    0 P+ p5 U* x  v2 U5 K3 l: l4 m
32.       case STX:
    $ g& K: x; v0 t& |+ c0 X, v
33.         packet_size = PACKET_1K_SIZE;   //PACKET_1K_SIZE为1024
      I! ]+ V: k+ K; s- ^3 Z7 ~
34.         break;

35.       case EOT:                         //数据传输完毕

36.         break;
    ; h( L9 ?% J; c' V
37.       case CA:
    . t# \% {; m' |2 M( ?, [( |* x
38.         if ((HAL_UART_Receive(&UartHandle, &char1, 1, timeout) == HAL_OK) && (char1 == CA))
    8 T8 P+ [# G8 u4 m) v. `
39.         {

40.           packet_size = 2;

41.         }
    ' t% ^0 I& j4 d% E5 U: V/ q( G/ b
42.         else

43.         {

44.           status = HAL_ERROR;
    / U1 m. n( I) O0 Y" N0 a
45.         }

46.         break;

47.       case ABORT1:

48.       case ABORT2:

49.         status = HAL_BUSY;
    - c5 G/ n5 }, T0 ~0 x2 o" I. N, ]
50.         break;
    6 z3 A: v$ `  u# @. [" ]) w
51.       default:

52.         status = HAL_ERROR;
    - {" z5 `3 K' V" ], f/ }
53.         break;
    * j& K' m* J2 V7 H. @( w
54.     }
    0 X+ R. N4 W9 z2 Q- q$ y
55.     *p_data = char1;

56.

57.     if (packet_size >= PACKET_SIZE )
    # t7 v6 Y; L+ v# F0 k; K6 V. m
58.     {

59.       //接收真正的数据包
    4 a' k9 N2 Y& y1 z4 f9 J4 B6 c
60.       status = HAL_UART_Receive(&UartHandle, &p_data[PACKET_NUMBER_INDEX], packet_size + PACKET_OVERHEAD_SIZE, timeout);
    3 z/ H3 U" ?& i: N0 Z$ Z! I) l2 h
61.

62.       //检验数据包

63.       if (status == HAL_OK )

64.       {

65.         if (p_data[PACKET_NUMBER_INDEX] != ((p_data[PACKET_CNUMBER_INDEX]) ^ NEGATIVE_BYTE))
    % Y# D; U  d; G) A5 o: P; N
66.         {

67.           packet_size = 0;
    $ m: I% u% |  U; N
68.           status = HAL_ERROR;
    " q: a0 t, M" m+ g
69.         }
    5 P  N4 I  T2 D
70.         else
    7 z4 z) r$ u" |# P% L# z, w
71.         {
    ! c8 Z3 v8 P  C( E/ P4 z% n  K
72.           /* Check packet CRC */
    % x, W7 V6 W9 I( q$ P5 v
73.           crc = p_data[ packet_size + PACKET_DATA_INDEX ] << 8;

74.           crc += p_data[ packet_size + PACKET_DATA_INDEX + 1 ];
    % \( q- N9 E$ j, K: L3 w' y
75.           if (Cal_CRC16(&p_data[PACKET_DATA_INDEX], packet_size) != crc )

76.           {
    3 i8 K/ C. e( s1 L% Q
77.             packet_size = 0;

78.             status = HAL_ERROR;

79.           }
    * G: n( A3 G% H! d8 I8 X5 s4 V
80.         }

81.       }
    * I' f5 N: ^8 f
82.       else
    ( ^! z) A! O5 `% i# H
83.       {
    ' t% x8 P9 T: c; p
84.         packet_size = 0;

85.       }

86.     }

87.   }
      o. U9 Q! Z& r9 F: h9 r. L
88.   *p_length = packet_size;

89.   return status;
    + l+ J$ ]% r( t' h' q9 W
90. }

91.
    $ x' }' N# d, p$ R+ S
92. COM_StatusTypeDef Ymodem_Receive ( uint32_t *p_size )  //p_size为输出型参数，用于存放从PC端发来的文件的大小
    + T. O6 F+ m) K# q5 I% Y3 q; s1 T
93. {

94.   uint32_t i, packet_length, session_done = 0, file_done, errors = 0, session_begin = 0;

95.
    * p( L! m3 H9 t1 G2 A; o
96.   uint32_t ramsource, filesize;

97.   uint8_t *file_ptr;

98.   uint8_t file_size[FILE_SIZE_LENGTH], tmp, packets_received;
    - z1 P' B( Z, Y
99.   COM_StatusTypeDef result = COM_OK;

100.
     " J! `! q) l' g6 W6 O& H7 H% ?
101.   /* APPLICATION_ADDRESS是App的起始地址 */

102.   flashdestination = APPLICATION_ADDRESS;

103.
     5 |5 x, [: Z! R
104.   while ((session_done == 0) && (result == COM_OK))
     3 M* _7 p/ t3 m6 Q0 p
105.   {
     2 j: ^: `  j0 q% |+ |$ n% o3 _6 D0 E
106.     packets_received = 0;       //记录接收到的数据包的个数
     * m; c; Q2 T' a% v( ?  w
107.     file_done = 0;

108.     while ((file_done == 0) && (result == COM_OK))
     0 s9 N/ o3 U1 Y* L' D
109.     {
     & @& M' Z$ {3 s. p  a
110.       switch (ReceivePacket(aPacketData, &packet_length, DOWNLOAD_TIMEOUT))

111.       {

112.         case HAL_OK:
     4 S1 }9 V; y, o# R
113.           errors = 0;
     5 f7 C- u3 u# k# R
114.           switch (packet_length)

115.           {

116.             case 2:
     5 @/ D) W( `7 J( u
117.               /* 发送方终止发送 */

118.               Serial_PutByte(ACK);
     3 y4 Z0 J% W9 I
119.               result = COM_ABORT;
     6 Z% n& V  P" l+ ]; }% b. T9 V4 V
120.               break;
     ( ~0 {8 ~3 }2 K. V  L
121.             case 0:
     / \; v+ {$ p( O0 @5 r4 L
122.               /* 正常结束传输 */
     ! y# w8 j4 q; i9 W5 G3 r. ~
123.               Serial_PutByte(ACK);

124.               file_done = 1;

125.               break;
     : D, r- `; n+ d2 ]0 u3 S2 F' r( c9 n
126.             default:
     & U5 K! D$ v3 y$ a
127.               /* 数据包编号出错 */

128.               if (aPacketData[PACKET_NUMBER_INDEX] != packets_received)
     . y, k6 k) e* S3 ?4 x6 r  U4 }# ~
129.               {
     6 v" \% k! ^1 c* m$ l3 t; w) m+ j
130.                 Serial_PutByte(NAK);

131.               }
     # ~" s1 O; |- M
132.               else

133.               {

134.                 if (packets_received == 0)

135.                 {

136.                   /* 数据包编号为0，证明这是数据区存放文件名的帧数据，事实上这个判断是有误的 */
     6 |$ N& o+ S5 `' ~, M% j% c( H0 @2 R
137.                   if (aPacketData[PACKET_DATA_INDEX] != 0)

138.                   {

139.                     //读取文件名

140.                     i = 0;
     : p- }" X2 [9 I' t# p: U0 a! \
141.                     file_ptr = aPacketData + PACKET_DATA_INDEX;
     ' W2 s* l0 b! T  e5 g
142.                     while ( (*file_ptr != 0) && (i < FILE_NAME_LENGTH))
     : R& p- b2 r9 l$ m, \
143.                     {
     & L+ ?/ H/ j+ a
144.                       aFileName[i++] = *file_ptr++;

145.                     }

146.                     aFileName[i++] = '\0';
     ( e7 B. n6 `6 f$ v; c/ E
147.
     % \: Y9 k  D/ ~
148.                     //读取文件大小

149.                     i = 0;
     9 g( l3 r" X9 K- O$ {9 f" T# D
150.                     file_ptr ++;

151.                     while ( (*file_ptr != ' ') && (i < FILE_SIZE_LENGTH))
     6 z: Q( t1 B" ]- K- e, E5 t
152.                     {

153.                       file_size[i++] = *file_ptr++;

154.                     }
     ) Q: Z9 q0 u' E, p9 i, G7 h
155.                     file_size[i++] = '\0';
     1 P4 I, w9 h5 ^# d" h9 \
156.                     Str2Int(file_size, &filesize);

157.

158.                     if (*p_size > (USER_FLASH_SIZE + 1))  //文件大过于可供存储的FLASH的空间

159.                     {
     : B- C. s5 G  A$ V8 D- w6 R! Y0 \
160.                       tmp = CA;

161.                       HAL_UART_Transmit(&UartHandle, &tmp, 1, NAK_TIMEOUT);

162.                       HAL_UART_Transmit(&UartHandle, &tmp, 1, NAK_TIMEOUT);

163.                       result = COM_LIMIT;
     - Q0 m% z: C& s2 K; d: V
164.                     }
     - q7 T/ P/ @* x% Z& x
165.

166.                     /* 擦除扇区 */
     . z  ?5 B' f. y$ k. D& @# Z% l! A
167.                     FLASH_If_Erase(APPLICATION_ADDRESS);

168.                     *p_size = filesize;
     " w; a9 v9 A4 X5 ]& S5 C" z' v% C
169.
     ( m, a3 n; S7 c
170.                     Serial_PutByte(ACK);

171.                     Serial_PutByte(CRC16);

172.                   }

173.                   /* 文件头为空，传输结束 */
     / ?; J! W' w1 }) ?$ Q
174.                   else
     / u/ p! n* z& V8 K, ?+ `1 T4 x' u- }; m3 ~
175.                   {
     ! ?# U- V5 n% _% U& P
176.                     Serial_PutByte(ACK);

177.                     file_done = 1;
     6 E. w/ o! a( X+ j6 Z3 S9 }. u
178.                     session_done = 1;
     ; u# W. N4 |! {" ~) ^6 q' A
179.                     break;

180.                   }

181.                 }

182.                 else /* 真正的数据包 */

183.                 {
     3 B2 z# X2 S" l
184.                   //将收到的数据存放到FLASH
     ) l: C8 l0 u3 {+ ?5 Q* |; q
185.                   ramsource = (uint32_t) & aPacketData[PACKET_DATA_INDEX];

186.                   if (FLASH_If_Write(flashdestination, (uint32_t*) ramsource, packet_length/4) == FLASHIF_OK)
     7 h+ m9 [; S1 S
187.                   {
     . S  s7 s% g& Y' b0 |" i
188.                     flashdestination += packet_length;

189.                     Serial_PutByte(ACK);

190.                   }

191.                   else  //写入失败
     3 c% U" o/ U2 t2 t' v7 M3 L, M- t; ]4 y
192.                   {

193.                     /* End session */
       V1 F1 J: P0 M- Z
194.                     Serial_PutByte(CA);

195.                     Serial_PutByte(CA);

196.                     result = COM_DATA;

197.                   }

198.                 }

199.                 packets_received ++;

200.                 session_begin = 1;

201.               }

202.               break;
     3 d' r+ P" V3 J- T$ b+ n3 g
203.           }
     ( S! N$ v9 K0 F2 a# i2 Z: \' K7 B. [
204.           break;

205.         case HAL_BUSY:
     . C1 s8 r" x2 R9 N3 k
206.           Serial_PutByte(CA);

207.           Serial_PutByte(CA);

208.           result = COM_ABORT;
     9 C! O8 @+ B% v& v/ H
209.           break;

210.         default:
     * D& q' y$ s0 E$ l9 z
211.           if (session_begin > 0)
     - z1 m3 Z$ |* l9 j' q3 _4 m
212.           {

213.             errors ++;
     5 i+ V5 i% Y( R0 \
214.           }
     0 r/ ^2 E# B3 D2 b0 @! t$ C
215.           if (errors > MAX_ERRORS) errors大于MAX_ERRORS，PC端将收到"接收端未响应的提示"，终止传输

216.           {

217.             /* Abort communication */
     & w* z2 X! L* f/ ~
218.             Serial_PutByte(CA);

219.             Serial_PutByte(CA);
     5 c- }# k  i; F8 x
220.           }
     . b* ]. k; A* N% O, M7 j% U; F3 T
221.           else

222.           {

223.             Serial_PutByte(CRC16);  //返回'C'字符，PC端提示接收端未响应并记录次数，超过次数PC端也将提出
     6 T, e: ~# \4 l4 q
224.           }
     1 S  _0 }( U; o' Z; m
225.           break;
     $ }9 G  M0 P& H7 a
226.       }

227.     }

228.   }
       s8 x% S+ s4 w
229.   return result;
     , W  K  S# i5 m/ t
230. }
     6 X4 E5 `4 v& {8 D0 L* x

复制代码

事实上，对数据包的接收处理操作是有问题的：packets_received用于记录数据包的个数，它是uint8_t类型，取值是0-255这确实是符合ymodem协议的，但是超过255的数据包呢，观察上面代码可以发现并没有对第超过255个数据包，也就是第256个数据包的处理。第256个数据包的编号也是为0，会进入：

4 c! ~. }$ P$ N4 ]2 r: _! \: I8 k

1. if (packets_received == 0)
   8 T$ D8 N, `) g( r( y" a; V; H
2. {
   ( U1 \: G" _! _6 K  U! M* W3 m3 c; |0 w6 \
3.     if (aPacketData[PACKET_DATA_INDEX] != 0)
   7 i, f! H4 j3 G  M) `# J  ^+ t% T- \
4.     {
   6 I) g' j; Z# A  }) H
5.         //进行读取文件名、文件大小、擦除FLASH操作

6.     }
   & k+ c: H7 K5 A
7. }


复制代码

但是编号为0的第256个数据包的数据区事实上是数据，收到该数据包还是要以真正的数据包的写FLASH等操作。
+ g5 X$ o* C$ q
, R: Z! o, \% M) K5 f, X8 e7 \  一开始我利用IAP传输小于256K的APP的时候是正常运行的，后来传输400+k的APP就会出现问题：无法跳转至APP。经过多番调试才定位于此，所以简单修改上面的代码，代码片段为：

9 `, `4 Z' J8 X( g/ V

1. volatile int8_t is_first_pack = 1;

2. switch (RPreturn)
   & w; w% ~/ N- w+ ]
3. {
   8 e, I  f. q6 I: T- g# z
4.     case HAL_OK:
   4 k( ], E2 d: g$ l* w7 B
5.     errors = 0;

6.     after_isp = 1;
   7 {/ r$ Z; s$ M9 [9 b5 s0 N
7.     switch (packet_length)
   ' k. l8 @, N+ u7 z1 Y9 a
8.     {

9.         case 2:

10.         Serial_PutByte(ACK);

11.         result = COM_ABORT;

12.         break;
    4 a4 Q) c" W6 B* X8 U( H
13.     case 0:

14.         Serial_PutByte(ACK);

15.         file_done = 1;

16.         break;

17.

18.     default:
    $ L  z  V. [8 h. `( m) {
19.     if (aPacketData[PACKET_NUMBER_INDEX] != packets_received)   //ÅжÏÊý¾Ý°üµÄ±àºÅÊÇ·ñÕýÈ·
    , O2 r* Z( ?/ T, r8 ~9 }9 e
20.     {
    ! y& A, Z5 h- t+ d3 L
21.         Serial_PutByte(NAK);
    , d. `4 g/ L& ]+ |2 D
22.     }
    2 [4 }& u& s! a
23.     else
    ' c6 _$ y0 w* T* ~$ Q/ a
24.     {

25.         if (packets_received == 0 )
    8 ]+ z8 F! |6 Q# Q) {$ z) Q
26.         {

27.           if (aPacketData[PACKET_DATA_INDEX] != 0 )

28.           {

29.             if (is_first_pack)  //第一个编号为0的数据包
    " {' h7 E4 J! K, Y0 r5 I
30.             {
    ! ]1 w# c' d3 R8 ]4 X
31.                 //...

32.                 is_first_pack = 0;

33.             }
    / a& Q1 C, X/ B" S% c$ m& u
34.             else    //即使数据编号为0但不是第一个数据包，采取存储操作

35.             {
    ; g# a/ H& s- O# g: g9 a% g
36.                 ramsource = (uint32_t) & aPacketData[PACKET_DATA_INDEX];

37.                 if (FLASH_If_Write(flashdestination, (uint32_t*) ramsource, packet_length/4) == FLASHIF_OK)

38.                 {
    5 q/ |! f( ]# \2 o/ M
39.                     flashdestination += packet_length;
    6 J# y6 x! Y  r1 n( j) ^9 K
40.                     Serial_PutByte(ACK);

41.                 }
    / A  _9 t4 t( p* O. y; f% t3 |
42.                 else

43.                 {

44.                     Serial_PutByte(CA);
    - I5 s$ u# @- z; j" ~" V( d9 z
45.                     Serial_PutByte(CA);
    3 Y7 D5 h( Z5 `5 n1 c# ~/ U
46.                     result = COM_DATA;
    ' B4 T, c! X8 l
47.                 }

48.             }
      H, h* I6 O$ a5 b
49.           }
    * R6 O7 o2 o7 ?. U( }5 L
50.           else

51.           {
    - |% {& N4 ^0 H5 T! U7 V2 ^) ?3 V
52.             Serial_PutByte(ACK);
    % B3 d+ E. b$ p3 [; B3 C
53.             file_done = 1;

54.             session_done = 1;
    & [) I' D" {/ D3 J# _) N# h- C
55.             break;

56.           }

57.         }
    # R" a6 y8 O4 A# G, {; A' A
58.         else
    . G* l) {$ N# ~1 L" S
59.         {

60.
    ; G7 n6 w8 C- P9 j* B' y7 x' P* h9 x
61.             ramsource = (uint32_t) & aPacketData[PACKET_DATA_INDEX];

62.             if (FLASH_If_Write(flashdestination, (uint32_t*) ramsource, packet_length/4) == FLASHIF_OK)
    2 m# p# n- d  u
63.             {

64.                 flashdestination += packet_length;

65.                 Serial_PutByte(ACK);

66.             }
      S& d0 n" t* t2 J
67.             else

68.             {

69.                 Serial_PutByte(CA);
    0 @4 H' t: i+ k' M7 P
70.                 Serial_PutByte(CA);

71.                 result = COM_DATA;

72.             }

73.         }

74.         packets_received ++;
    ( x9 ~* E1 z9 F* {
75.         packets_received = packets_received % 256;

76.         session_begin = 1;
    $ v  e' H# f9 r* i4 q+ Y
77.       }
    6 G. N! m1 L; a, q$ r  `
78.       break;
    / w  j" T' A$ U
79.     }
      Y% T) E4 Y/ [2 m1 L2 |/ k* a  u
80.     break;
    , I* M+ {$ t1 P, X
81.     //..
    4 V6 u4 @% C) r* k1 M
82.     break;
    2 ^& n2 A. ?) G, a/ n1 @/ n* r
83. }
      b8 u( w: |6 Q( D6 a3 |+ Q; J

复制代码

3. Bin和Hex文件的差别
" q2 u- _% `! O8 N5 i
       第一次接触Hex文件一般是在学习51内核单片机的时候，通过烧录器烧录到开发板上使用的就是Hex格式的文件。Hex文件是以ASCII文本形式保存编译后的二进制文件信息，注意这里强调的是文本文件(而非数据文件，即二进制文件)。文本文件是人们可以看得懂的文件，但是计算机/MCU只认识二进制数据文件(Bin文件)，Bin文件才是MCU固件烧写的最终形式，也就是说MCU的ROM中烧写的内容完全是Bin文件。由此可得，我们通过烧录器烧录Hex文件到单片机的ROM时，烧录器其实会将Hex文件的数据转为Bin文件的数据，最后才烧录到ROM。
$ {9 \! V5 O& N4 L$ J
  其实明白这一点我们就知道在IAP工程中，APP文件需要是Bin格式的文件而不能是Hex文件。既然Bin文件是MCU/计算机最终想要的，为什么我们不直接生成Bin文件，而却要生成Hex文件？其实Hex文件保存的不仅是Bin文件的内容，还有一些附属配置信息，随便拿个项目Hex文件分析：

& w+ r. l' Z( ~$ b6 ^

1.
   & r( E9 F: k. G: D1 F
2. : 10 9AB0 00 6841298459D0420F9AC4641EFBC10408 2E
   + m4 i& F+ F7 z+ B: o- W
3. : 10 9AC0 00 E7604BC5CC64011029B85A6980413C55 08

4. : 08 9AD0 00 55557C2964291C81 15
   ' }0 j6 u& o# T/ T+ e2 I
5. : 04 0000 05 080081AD C1

6. : 00 0000 01 FF

复制代码

Hex文件中的数据是ASCII编码，所以是人们能看懂的。上面3行内容，每行都是以’:’开始的，之后是数据长度、地址域、数据类型、数据域、校验和。
0 u' o" c8 c& a3 i) a
" B4 R& A7 `' h

1. /* /-------- Hex Data format -------------------------------------------------------------\

2. * |   0     |  1     |  3、4  |    5     |    6   |    7   |  ...   |   n     |   n + 1  |
   - l* T* o; l8 A, G7 e9 Q
3. * |--------------------------------------------------------------------------------------|
   & y+ Q. \; r1 ?
4. * | : 开始 | 数据长度 |地址域 | 记录类型 | 数据域 | 数据域 | 数据域 | 数据域n |  校验和  |
   ; h# G4 Q" ~5 S; \1 L* ^* Y
5. * \--------------------------------------------------------------------------------------/
   6 s2 S* q4 O( }) d4 _
6. * 每行数据都是以冒号开始的                 */

复制代码

注：记录类型的意义
  (1) 00: 数据记录
  (2) 01: 文件结束记录
  (3) 02: 扩展段地址记录
  (4) 03: 段开始地址记录
  (5) 04: 扩展线性地址记录
( U7 K* T5 Q2 G: Q7 K3 T$ Q/ s6 }8 f  (6) 05: 线性地址开始记录
& G: _( j+ t( [3 y0 [3 C
  b; o4 C) C& }- q  由此可见，生成Hex文件的意义在于：
  (1) Hex文件使用ASCII文本保存固件信息，方便查看固件内容
# e9 Z% N# w$ X# P  (2) 文件内容每行的校验和与最后一行的文件结束标志，在文件的传输与保存过程中能够检验固件是否完整

  因此hex文件更适用于保存与传输。相比之下，Bin文件纯二进制文件，内部只包含程序编译后的机器码和变量数据。当文件损坏时，我们也无法知道文件已损坏。不过在IAP中，Bin文件仍旧是不可替代的。

4. RS485通讯

  从ST官网下载的的IAP SDK是基于RS232通讯的，即ymodem默认是从串口接收在APP数据的。但是我这个实际项目中用到的是采用RS485的通讯。RS232转为RS485，在软件上只是多了一步方向控制操作。因为RS485是半双工通讯，所以在发送单片机需要发送数据时需要将RS485总线设置为发送状态，接收数据则需要设置为接受状态。关于收发控制，软件上实现只是拉高/拉低对应控制RS485控制芯片的接收状态的GPIO即可。我的做法是默认是接收状态，当要发送时在发送函数内切换为发送状态，函数退出之前又切回接收状态。
7 M# \& t# ^, s4 L; N1 M
5. IAP的main代码片段分析

: @* s( c( v6 |2 k5 k       IAP升级代码工程，一般需要基于一个能跑起来的通讯(这里是指RS485)和LED灯(用于指示状态，当然也可以用LCD等其他提示状态)运行正常的工程代码。下面是main()函数：

5 A; [0 I0 n" M- ?* B5 r$ I5 [

1. void SerialDownload(void);

2.

3. //定义函数指针，用于跳转到APP

4. typedef  void (*pFunction)(void);

5. extern pFunction JumpToApplication;

6. extern uint32_t JumpAddress;
   * v( i0 w* s. L9 J
7. UART_HandleTypeDef UartHandle;
   * g& ^$ r+ l% \1 a) t
8.

9. int main(void)
   9 |# [% ~; v& D/ u2 D2 Y
10. {

11.     HAL_Init();

12.     SystemClock_Config();

13.

14.     LED_BSP_Init();

15.     FLASH_If_Init();

16.

17.     //初始化RS485

18.     UART_Init();

19.     RS485_RX_ENABLE();      //默认设置为接收状态
    8 x; _: w* y; c
20.     HAL_Delay(10);

21.

22. IAP:
    . }+ F' p- c- r/ Y! g7 X3 u: ^1 p
23.     Serial_PutString((uint8_t *)"\r\n====================================================================");

24.     Serial_PutString((uint8_t *)"\r\n=                       IAP For STM32F429xx                        =");

25.     Serial_PutString((uint8_t *)"\r\n====================================================================\r\n");

26.

27.     SerialDownload();

28.     HAL_Delay(10);
    ) u, s; m8 I3 C' f
29.
    - D! I, a  r- s8 [( h/ f# z
30.     //APPLICATION_ADDRESS是在FLASH中存放APP的起始地址

31.     //此判断是为了保证APP的栈地址是在SRAM中。其实结果并不一定是0x20000000。有些APP可能定义的全局变量较多，那么栈的起始地址会偏移

32.     if (((*(__IO uint32_t*)APPLICATION_ADDRESS) & 0x2FFE0000 ) == 0x20000000)

33.     {

34.
    4 O( y0 i' O) m# v% i/ N" h
35.         Serial_PutString((uint8_t *)"\r\n=======================  Run application  ======================= \r\n\n");
    " O7 c* f+ |9 G; e0 ^2 p/ d
36.         HAL_Delay(10);
    0 f  G' ]* L' T% S  p9 W. [6 ~
37.

38.         /* Jump to user application */

39.         JumpAddress = *(__IO uint32_t*) (APPLICATION_ADDRESS + 4);

40.         JumpToApplication = (pFunction) JumpAddress;

41.         /* Initialize user application's Stack Pointer */

42.         __set_MSP(*(__IO uint32_t*) APPLICATION_ADDRESS);
    - W- D% \8 ~2 f
43.         JumpToApplication();

44.     }

45.

46.     Serial_PutString((uint8_t *)"\r\n ======================= Download error, once again ======================= \r\n\n");

47. goto IAP;

48. }
    . t1 A9 N3 F- `
49.


复制代码

IAP的实现还是十分简单，但是中间走了N多弯路，特别是在调试ymodem接收大于256kb的APP上。关键要注意上述几点内容。当然，上述内容属于个人见解。
  l8 L7 A) v  _& C& r
. U9 ~$ j: q9 h

4 ^/ [* x, i/ M4 `8 Y转载自hsade

, M: D6 L4 p* d

" c. f/ c! K( v5 n- I  ~! P+ X1 L

& p) j  [* v: H) G
