例说STM32F7高速缓存——Cache一致性问题（一）
例说STM32F7高速缓存——Cache一致性问题（二）
例说STM32F7 高速缓存——Cache一致性问题（三）

# W6 y1 T' i0 y/ C# a' E# z0 N3. Cache 一致性问题

, L! F: @4 }. `/ m7 `3.1 什么是 cache 一致性问题
+ U' ]; w/ {8 i5 N1 B
  B' f* H/ _5 F7 N) A( p7 X* @所谓的 Cache 一致性问题， 主要指的是由于 D-cache 存在时，表现在有多个 Host（典型的如 MCU 的 Core， DMA 等）访问同一块内存时， 由于数据会缓存在 D-cache 中而没有更新实际的物理内存。

在实际应用中，有以下两种情况：
7 ~, H- `# g- l9 g# q! b

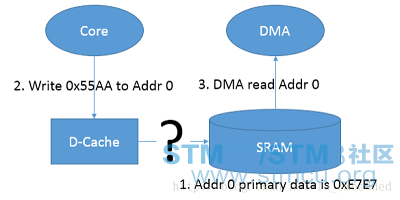

第一种情况是当有写物理内存的指令时，Core 会先去更新相应的 cache-line（Write-back 策略），在没有 clean 的情况下，会导致其对应的实际物理内存中的数据并没有被更新，如果这个时候有其它的 Host（如 DMA）访问这段内存时，就会出现问题（由于实际物理内存并未被更新，和 D-cache 中的不一致），这就是所谓的 cache 一致性的问题。
5 |5 Z- X# k9 ]" g% E
" i2 }* M0 M( P" r: T" m

. d1 [- n0 W, o/ b" q

图3.1 Cache 一致性问题 第1种情况

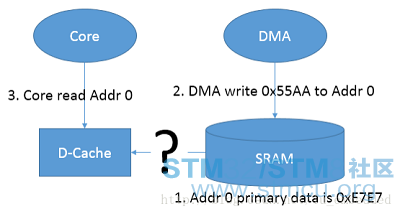

+ ?; V% {/ D1 O) r  q* F$ l第二种情况是 DMA 更新了某段物理内存（DMA 和 cache 直接没有直接通道），而这个时候 Core 再读取这段内存的时候，由于相对应地址的 cache-line 没有被 invalidate，导致 Core 读到的是 cache-line 中的数据，而非被 DMA 更新过的实际物理内存的数据。
* r9 O/ f5 d; I  E$ |

图3.2 Cache 一致性问题 第2种情况

3.2 如何处理 cache 一致性问题

# ]2 O/ `: {: o" K我们知道，Cache 机制是为了提高存储系统的平均读写性能而设计的，但是这种机制带来了数据一致性问题，然而，却没有对一致性的硬件支持。
+ s4 b) H- e# n* x
因此为了解决一致性问题，一个办法就是禁用 Cache（cache 都禁用了，肯定不会有 cache 一致性的问题啦~）。但是如果你选择使用 STM32F7 这样高性能的微控制器，又不使用其带来的高性能特性，那你为什么要用 F7 呢，用 F3、F4 不就得了么？所以为了提高性能，还是使能 cache，并积极解决 cache 一致性问题吧。

2 N1 M; a) {2 r* K2 O4 ]5 u4 q/ |好吧，解决 STM32F7 的 cache 一致性问题，有两种可选方案：
( G3 M  ?, \' B- M" F
9 g8 K( J! w: ~- v所有的共享存储器都定义为共享属性
　 • 这些区域将默认不被缓存到 D-Cache。
8 W! @, U. e- ]& {! ~　 • 所有的操作都直接针对二级存储器（内部Flash，外部存储器），性能降低。
% L! t% C+ k  D$ [$ _5 g+ q0 q　 • 因为缓存对这些区域是透明的，写软件更容易。
1 b1 J- X. H" X( H
: U4 u2 ^6 ^1 {& P通过软件进行cache的维护
5 D9 r' `: ]+ u0 J# Z( ^1 O   （1）Cortex-M7 的写操作要是全局可见的
　　　• 使用透写属性（通过 MPU 设置）。
　　　• 使用 SIWT@CACR（Shared = Write Through）。
　　　• 通过指令清 D-cache，然后所有更新位置禁止 D-Cache操作。
　（2）其他主设备的写操作要对 Cortex-M7 可见
# _1 d6 s0 N4 W, c0 _$ z! \　　　• 比如作废 Cortex-M7 Dache 中数据。
* _- O! f& B0 i3 s7 `2 O, P: j4 x
3.3 示例

& ]4 Q" _& m& K5 A; N3.3.1 程序描述
  (1）首先将地址 0x20020000（SRAM1）处开始的 128 字节初始化为 0x55。
1 O$ X+ y0 R5 L. L" U. e（2）将 Flash 中的 128 字节的常量数组 aSRC_Const_Buffer 拷贝到 SRAM1 地址 0x20020000（pBuffer）。
（3）配置并使能 DMA，通过 DMA 将数据从 SRAM1 的地址 0x20020000 处拷贝到 DTCM RAM 中的数组 aDST_Buffer 中。
+ A* F8 ?0 H2 o; L1 U1 B( k（4）将 Flash 中的数组 aSRC_Const_Buffer 与 DMA 读出的数组 aDST_Buffer 进行比较。

显然，这个例子中的 cache 一致性问题， 展示的是上面（图3.1）的第一种情况。也就是在 Write-back 策略下，CPU 先去更新相应的 cache-line，然后 DMA 去访问对应的内存，从而导致数据不一致的现象。
" c6 E6 s" Q* D

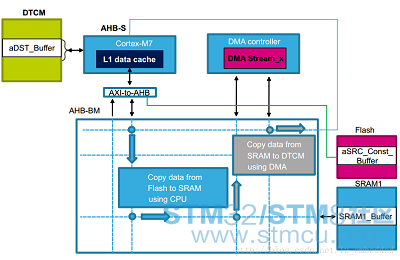

$ d; Z$ H* \& Y8 K& X/ R程数据的传输流程和路径如下图所示：

* O7 M5 M5 W, I6 C2 y) J1 A( W

图3.3 Cache 示例数据传输框图

, J! a7 _5 p, z& Y. B3.3.2 复现 cache 一致性问题

# ]- l; \3 R; I: E6 V& b- ]我们先来按照示例要求编写代码，复现 cache 一致性问题。有些人可能会疑惑，变量数据怎么放到 Flash、SRAM1、DTCM？实际上，可以通过一些相关的配置文件进行设置，比如 icf 文件、scatter 文件等，当然，这跟所使用开发环境和编译工具链有关。

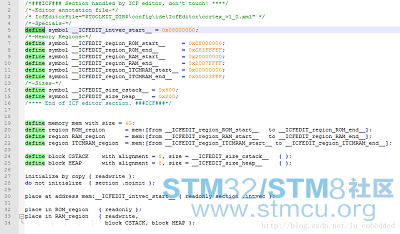

本文所使用的环境是 IAR，其链接文件 *.icf 如下：

+ Q! K  H7 l- C' L9 t, S( h# m. \然后将 aSRC_Const_Buffer 数组定义为常量，即可分配到 RO 区域，aDST_Buffer 定义为普通的全局变量或静态变量即可，因为内存区域从 0x20000000 开始，也就是 DTCM RAM。
1 w# N; N, U8 Z6 a9 b
好了，代码主体部分如下：
, N0 k/ G$ A& X% y6 n+ g

1. #define SRAM1_ADDRESS_START   (0x20020000UL)

2.

3. static const uint32_t aSRC_Const_Buffer[BUFFER_SIZE] =

4. {

5.   0x01020304, 0x05060708, 0x090A0B0C, 0x0D0E0F10,
   8 {3 b* O% x) _; D/ ^) ^
6.   0x11121314, 0x15161718, 0x191A1B1C, 0x1D1E1F20,

7.   0x21222324, 0x25262728, 0x292A2B2C, 0x2D2E2F30,

8.   0x31323334, 0x35363738, 0x393A3B3C, 0x3D3E3F40,
   4 a) Y! v( L: E  B+ R4 t+ {6 j
9.   0x41424344, 0x45464748, 0x494A4B4C, 0x4D4E4F50,
   . g: j, L# C, i) G
10.   0x51525354, 0x55565758, 0x595A5B5C, 0x5D5E5F60,

11.   0x61626364, 0x65666768, 0x696A6B6C, 0x6D6E6F70,

12.   0x71727374, 0x75767778, 0x797A7B7C, 0x7D7E7F80

13. };
    0 F( L- N0 c" T2 x
14.
    2 ?3 V# T$ R" C1 s5 ]% ]
15. static uint32_t aDST_Buffer[BUFFER_SIZE];
    ' [5 ]7 H- f/ v) M: U3 Q
16.
    ) r! d  \! V# k
17. int main(void)

18. {
    / @& j6 \( T1 }" p
19.   uint32_t counter = 0;

20.   uint32_t *pBuffer = (uint32_t*)SRAM1_ADDRESS_START;
    ' j6 q- a; T) H1 g; W* R
21.
    5 E$ ?1 ?+ R6 a- b" R
22.   if (HAL_Init() != HAL_OK)
    2 H6 d4 v, e/ E, D0 V0 W8 d+ ~
23.   {
    " O' Z3 Z5 G1 Y! M: l, d2 W
24.     Error_Handler();
    ( {- Y) I" x8 S% ~5 n1 ]
25.   }

26.
    - ~8 H- P. w  f
27.   /* Initialize LEDs */
    4 K3 I1 U! d/ z( B
28.   BSP_LED_Init(LED1);
    . X  O9 z6 n8 Q, q/ x3 G7 W0 e
29.
    ) i% `! N8 y7 U. V8 b  e8 n
30.   /* Configure the system clock to 216 MHz */
    6 j, w5 }. [8 C: L. l& t3 F
31.   SystemClock_Config();
    % b# A& g) z& V/ W
32.   BSP_LCD_Config();
    . c( |: [( f' W( e  ]) O
33.
    0 Z* C5 X9 O) i* ^& i: M
34.   /* Set to 1 if an transfer error is detected */
    1 s4 ?) U$ r4 }% C: g5 E! u: m
35.   transferErrorDetected = 0;

36.
    ; h; v+ h$ H* K) u" f$ `
37.   /* Fill 128 bytes with 0x55 pattern */
    4 o$ t7 S  {8 c; U2 r9 c6 s
38.   memset((uint8_t*)SRAM1_ADDRESS_START, 0x55, sizeof(aSRC_Const_Buffer));
    4 _( i, f  w) u; L  ^' M
39.

40.   /* TODO:Enable MPU and change SRAM region attribute

41.   * set write-back policy on SRAM */
    / N, o! X7 d' C9 e2 T8 q$ a
42.   MPU_Config();

43.

44.   /* Enable Data cache */
    . |& J$ ^8 \; |, a. @4 b# d
45.   SCB_EnableDCache();
    # ?" ]) |0 w4 k$ o( ^
46.
    1 @2 u; k" z% @) W# q; ~* h% r
47.   /* Copy data from Flash to SRAM by CPU */

48.   for (counter = 0; counter < (sizeof(aSRC_Const_Buffer)/4); counter++)
    $ Y+ x# L& J4 @4 W
49.   {
    & M6 d" i0 @, p3 w, L. I6 P: h
50.     *pBuffer++ = aSRC_Const_Buffer[counter];
    2 \  _3 B6 \9 s' c: U
51.   }

52.
    ! z) u( E% a% Q1 k
53.   //* Configure and enable the DMA stream for Memory to Memory transfer */

54.   DMA_Config();

55.

56.   /* Wait for DMA end-of-transfer */
    9 S; y* S8 R* \: V% F6 \. d
57.
    & _0 F# G# h$ e% ?1 Z8 L1 o0 h
58.   while(TransferCompleteFlag == RESET)
    - W# ^+ \7 e: O! j0 ~
59.   {

60.   }

61.

62.   /* Check data integrity*/

63.   pBuffer = (uint32_t*)&aDST_Buffer;
    % ~7 H( }  r- t
64.   for(counter = 0; counter <(sizeof(aSRC_Const_Buffer)/4); counter++)
      i% E( E* Z! ?) J0 q3 s
65.   {
    5 M% f  a$ K: t; I+ g/ V
66.

67.     if(aSRC_Const_Buffer[counter] != *pBuffer)

68.     {

69.     compareErrorDetected++;
    / v* H; n0 S! y" {
70.     }
    ' x8 R, L0 G$ P* R: m9 Y' B" Q  Z
71.     pBuffer++;

72.   }

73.

74.   if (compareErrorDetected != 0)

75.   {
    : U. L& K  w- m" j& ?9 h2 P, J
76.       /* Toggle LED1 */
    0 w; d# l3 e4 M* j( }
77.       BSP_LED_Off(LED1);

78.       compareErrorDetected = 0;
    % W( |. f# r& p9 c. O; C
79.       BSP_LCD_DisplayStringAtLine(10, (uint8_t *)"       Data comparation failed!      ");

80.   }
    ' I# [! R4 j; I* }
81.   else

82.   {

83.       /* Turn LED1 on */
    3 V1 P7 {4 H# P5 [: T) U
84.       BSP_LED_On(LED1);

85.       BSP_LCD_DisplayStringAtLine(10, (uint8_t *)"       Data comparation success!      ");

86.   }
    . ]% N, t4 p7 a! g" R8 ~
87.
    * ?& _0 i# u$ P& n/ L
88.   while (1)

89.   {
    + [7 X% f; Y) q2 Y6 X& ^" _
90.

91.   }

92. }
    . ?9 k3 X- x6 H) S( G! I) Y
93.

94. static void MPU_Config(void)
    1 R  ^4 Q$ B$ z3 R9 k
95. {

96.   /* Disable MPU */

97.   MPU->CTRL &= ~MPU_CTRL_ENABLE_Msk;
    8 l( N5 L3 s1 h! x* }
98.
      G: `2 m1 n* C5 S. m5 @
99.   /* Configure RAM region as Region N°0, 256kB of size and R/W region */
    ) l5 D! e8 n. }( O- i, Z
100.   MPU->RNR  = SRAM1_REGION_NUMBER;

101.   MPU->RBAR = SRAM1_ADDRESS_START;

102.
     4 Y; o$ B- d" g7 s$ \
103.    /* Write-Back policy */
     . L5 V- F1 b! U4 d9 U. F$ Q. B
104.   MPU->RASR = SRAM1_SIZE | MPU_RASR_C_Msk | MPU_RASR_B_Msk | SRAM1_ACCESS_PERMISSION | 1<<MPU_RASR_TEX_Pos;
     - i# H& W7 p0 u  o5 ]; T; P
105.
     ! K5 u/ ?' E- x' b" ?7 Y: e2 N. i
106.   /* Enable MPU */
     ' s# \, t; U! Y9 T- a
107.   MPU->CTRL |= MPU_CTRL_PRIVDEFENA_Msk | MPU_CTRL_ENABLE_Msk;
     8 d' p* o. ]5 ~# K' M: s
108. }
     / T2 f$ P$ X# @) L% y' U9 z8 B. }! I

复制代码

为了确保 aSRC_Const_Buffer 在 Flash，aDST_Buffer 在 DTCM，我们可以在编译完之后查看 *.map 文件，如下：

* v6 ~9 A8 W, z8 C

7 P. y( ], Q5 z

图3.4 检查常量和变量分配情况

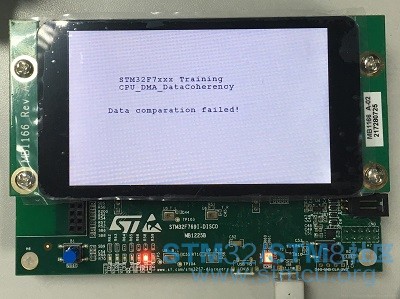

下载到 STM32F769I-DISCO 板子上，显然，由于此时开启了 D-Cache，会出现数据不一致的现象，执行结果如下所示：
, z; o: {6 s$ N1 |( v/ u/ V1 M* g

图3.5 Cache 数据不一致

3.3.3 解决方案

" F# h& q& g7 s5 A( Y8 X（1）不启动 D-Cache
4 u4 w6 F) h. r  _7 `　　注释掉 SCB_EnableDCache();
　　不启动 D-Cache，当然也就没有了 Cache 数据不一致的问题啦~
8 E+ N+ R% O5 I# y2 \
（2）将 SRAM1 相应区域设置为 shareable
　　通过 MPU 将 SRAM1 相应区域设置为 shareable，MPU_Config() 函数处理如下：
- J7 W1 O$ m% F9 Y3 b5 W" E9 @( r

1. static void MPU_Config(void)

2. {

3.   /* Disable MPU */
   & S* W2 C6 V: }+ K
4.   MPU->CTRL &= ~MPU_CTRL_ENABLE_Msk;

5.

6.   /* Configure RAM region as Region N°0, 256kB of size and R/W region */

7.   MPU->RNR  = SRAM1_REGION_NUMBER;

8.   MPU->RBAR = SRAM1_ADDRESS_START;
   9 j7 s. b' `2 u! U
9.

10.   /* Shareable */
    5 C  V6 G) `2 M% k
11.   MPU->RASR = SRAM1_SIZE | MPU_RASR_S_Msk | SRAM1_ACCESS_PERMISSION;

12.
    . T. F& l; F& ]+ t6 O8 R1 o# n
13.   /* Enable MPU */
    # T" i6 F0 W# v
14.   MPU->CTRL |= MPU_CTRL_PRIVDEFENA_Msk | MPU_CTRL_ENABLE_Msk;

15. }

复制代码

(3）DMA 访问 SRAM1 前先 Clean cache
" D& I* v# D- n; g+ Q. C4 X, N　　在启动 DMA 访问之前，程序员需要在合适的地方将 D-Cache 数据回写到主内存中，也就是 Clean 的操作。
　　在本示例中，可以在 DMA_Config(); 前调用：
$ v# M" f) A" l7 C: P) L

1. SCB_CleanDCache();

复制代码

或者
# K$ ?* }+ h: v' Q1 S  N

1. SCB_CleanDCache_by_Addr((uint32_t*)SRAM1_ADDRESS_START, sizeof(aSRC_Const_Buffer));

复制代码

（4）将 SRAM1 相应区域设置为 Write-through 策略
　　通过 MPU 将 SRAM1 相应区域设置为透写模式（Write-through），MPU_Config() 函数处理如下：
0 t4 v8 j5 l0 J

1. static void MPU_Config(void)
   ; R% E9 ]3 v( f: x% v7 d
2. {
   . p8 J6 p& ~8 _/ A- K
3.   /* Disable MPU */

4.   MPU->CTRL &= ~MPU_CTRL_ENABLE_Msk;
   ( K) Q* m! R  C2 d/ H; t* b
5.

6.   /* Configure RAM region as Region N°0, 256kB of size and R/W region */
   , z4 O; g  |7 s6 ]5 f8 k9 Q& l, w0 q
7.   MPU->RNR  = SRAM1_REGION_NUMBER;

8.   MPU->RBAR = SRAM1_ADDRESS_START;
   ( n& y! g* k: N8 h9 X+ g' k! P5 k9 u, ~
9.
   9 a9 y- z. F& g
10.   /*Write Through policy*/
    + g3 X! O7 f5 x( C
11.   MPU->RASR = SRAM1_SIZE | MPU_RASR_C_Msk | SRAM1_ACCESS_PERMISSION;

12.
    ! A4 b& I; x8 ]8 y- ^1 R, x
13.   /* Enable MPU */
    $ Q2 C' P& W4 U4 w
14.   MPU->CTRL |= MPU_CTRL_PRIVDEFENA_Msk | MPU_CTRL_ENABLE_Msk;

15. }
    + L8 r# w' x: Z3 E, Y/ a/ o

复制代码

(5）将所有 cacheable 的空间全部强制 Write-though

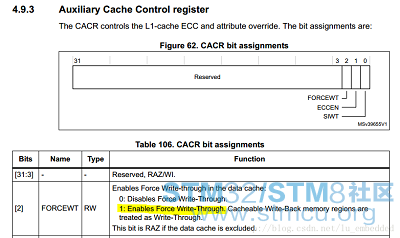

　　通过 cache 控制寄存器，将所有 cacheable 的空间全部强制 Write-though 模式。
  g, }8 w' e7 g
* W& Q; H$ A. N

图3.6 CACR 寄存器（来自 PM0253）

在初始化的时候进行设置：
! Q1 ]# Z3 m% b# n1 n

1. __FORCE_WRITE_THROUGH();

复制代码

宏定义为：

1. #define __FORCE_WRITE_THROUGH()    *(__IO uint32_t *)0xE000EF9C = 1UL<<2

复制代码

以上这是都是较为常用的方法，在实际的开发过程中，为了提高性能，一般都会开启 cache，同时将其配置为 WB 策略，这就需要开发者在使用时特别小心！
& {' x$ }0 ^# o/ `: y6 m; n" O
值得一提的是：对于第二种情况（图3.2），就不是 clean 操作了，而是 invalidate。需要先调用 SCB_InvalidateDCache() 或 SCB_InvalidateDCache_by_Addr() 去 invalidate 相应的 cache-line， 这样当 CPU 在读取时，会忽略 D-cache 中的内容，去真实的物理地址读取对应的数据。
1 ?3 B1 S  X! E' r, R/ R4 B4 \/ C

# f4 G; j9 g  F. e0 {1 k

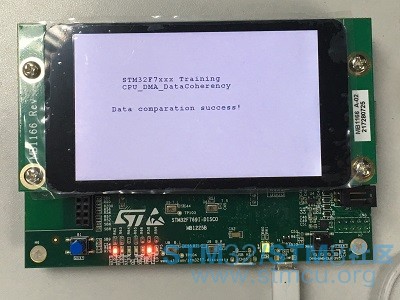

图3.7 Cache 数据一致

. l$ Z9 [- B9 F1 H' Y
1 \5 t( f- _( d) u4 t好啦，通过上述几种方法，就可以解决 cache 数据一致性问题。当然，除了我这里提供的，还有其他方案，各种方案各有利弊，要根据实际应用场景去衡量，这就是嵌入式程序员展示才华的时候啦.
! G" E6 l+ ^% m3 a5 z8 I
3 Z$ z3 m! S# L
: S6 Q0 R) R  v3 }& b- t  K

4 O' D: ?$ }  b. W/ m2 J9 Z! k' h# p
- n+ {2 z9 Q5 s2 b2 O; |6 l转载自阿基米东
