适用于 STM32F40x/41x 微控制器的时钟配置工具

简介

本应用笔记介绍了适用于 STM32F4xx 微控制器系列的时钟系统配置工具。

此工具的目的是帮助用户配置微控制器时钟，并将电源和 Flash 访问模式等参数考虑在内。

此配置工具在“STM32F4xx_Clock_Configuration_VX.Y.Z.xls”文件中实现，该文件随STM32F4xx 标准外设库提供，并可以从 www.st.com 下载。

此工具支持 STM32F4xx 的下列功能：
● 配置系统时钟、HCLK 源和输出频率。
● 配置 Flash 延迟（等待周期数取决于 HCLK 频率）。
● 设置 PCLK1、PCLK2、TIMCLK（定时器时钟）、USBCLK 和 I2SCLK 频率。
● 生成含有上述全部设置的可直接使用的 system_stm32f4xx.c 文件（STM32F4xx CMSISCortex-M4 器件外设访问层系统源文件）。

在本文档中，STM32F4xx_Clock_Configuration_VX.Y.Z.xls 称为“时钟工具”。

在使用时钟工具之前，必须阅读 STM32F4xx 微控制器参考手册 (RM0090)。本应用笔记不是参考手册的替代。

此工具仅支持 A 版 STM32F4xx。

注：对于 VX.Y.Z，请参见工具版本，例如 V1.0.0

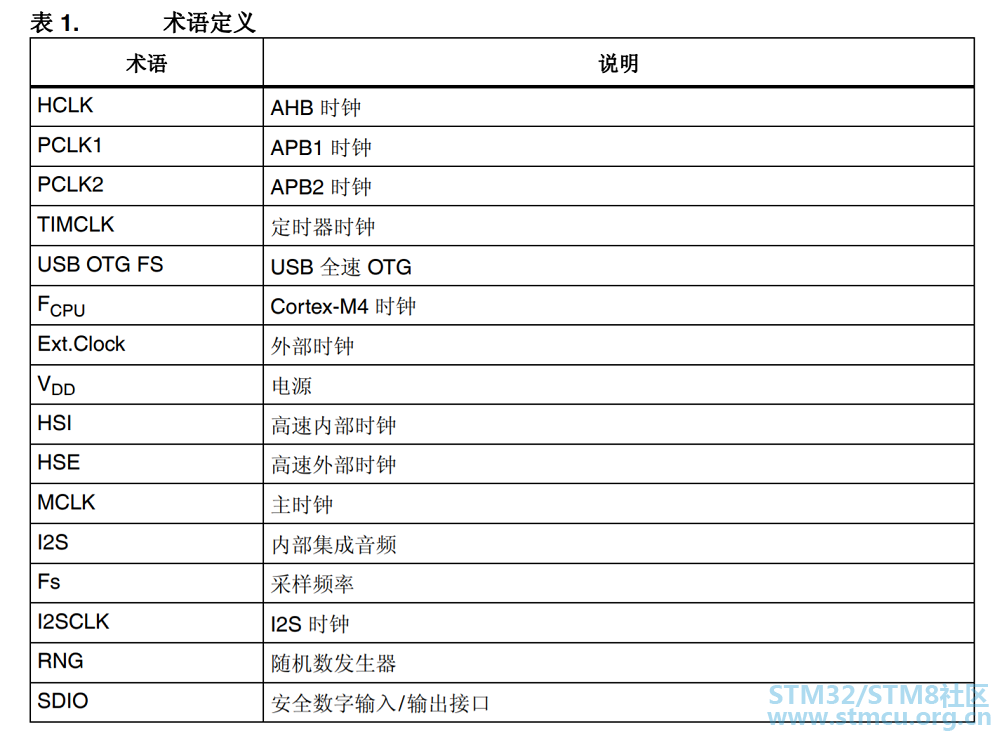

1 词汇表

2 使用入门

本节介绍开始使用时钟工具所需的系统要求和步骤。

2.1 软件要求

要在 Windows® 操作系统中使用时钟工具，必须在至少有 256 MB RAM 的 PC 中安装最新版本的 Windows，如 Windows XP、Vista 或 Windows 7。

在开始使用时钟工具前，确保已在计算机上安装了 Microsoft® Office，然后按照以下步骤操作：
● 从 www.st.com 下载最新版的适用于 STM32F4xx 产品的时钟工具。
● 启用宏和 ActiveX 控件：

Excel® 1997-2003 版
1. 单击菜单栏中的工具
2. 单击宏
3. 单击安全性
4. 单击低（不建议使用）

注：如果未启用 ActiveX 控件，将显示一条警告消息，询问是否启用 ActiveX。此时，应单击“确定”以启用 ActiveX 控件。

Excel 2007 版
1. 单击 Microsoft Office 按钮，然后单击 Excel 选项。
2. 依次单击信任中心、信任中心设置、宏设置。
3. 单击启用所有宏（不推荐；可能会运行有潜在危险的代码）。
4. 依次单击信任中心、信任中心设置、ActiveX 设置。
5. 单击无限制启用所有控件并且不进行提示（不推荐；可能会运行有潜在危险的控件）。
6. 单击确定。

注：有关如何启用宏和 ActiveX 控件的更多信息，请参见 Microsoft Office 网站。

2.2 硬件要求

2.2.1 简介

时钟工具可以为 STM32F4xx 微控制器配置系统时钟并生成 system_stm32f4xx.c 文件。

system_stm32f4xx.c 可以作为系统时钟配置文件的模板，用户可以轻松修改该文件以选择相应的系统时钟频率和配置 CPU 对 Flash 的等待周期。

2.2.2 STM32F4xx 微控制器的时钟方案

本节介绍的系统时钟方案取决于电压要求 (VDD) 与系统时钟频率的关系以及对 Flash 的等待周期与系统时钟频率的关系。

可以使用三种不同的时钟源来驱动系统时钟 (SYSCLK)：
1. HSI (16 MHz) 振荡器时钟
2. HSE（4 MHz 到 26 MHz）振荡器时钟
3. 主锁相环 (PLL) 时钟，PLL 压控振荡器输入频率在 1 MHz 到 2 MHz 之间（推荐使用 2 MHz以减小 PLL 抖动），有 M、N、P 和 Q 多个分频器。

除以下时钟外，所有外设时钟均源自 SYSCLK：
1. USB OTG FS 时钟 (48 MHz)、RNG 时钟 (48 MHz) 和 SDIO 时钟 (48 MHz)，这些时钟源自 PLL (PLL48CLK) 的特定输出。
2. I2S 时钟。要实现高品质的音频性能，I2S 时钟可源自特定的 PLL (PLLI2S) 或映射到I2S_CKIN 引脚的外部时钟。

..............
