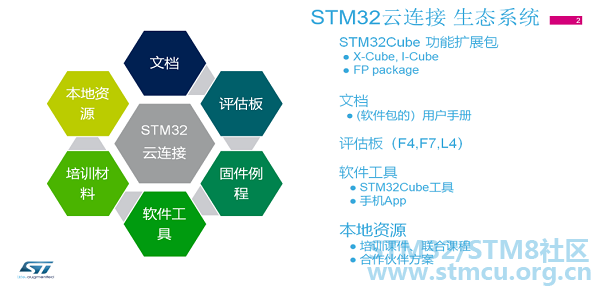

STM32云连接 生态系统

0 w+ X6 v4 I- M7 V: D, T3 A

7 I; Z& v. E0 g: ?+ \- `- P! a7 b

围绕着基于STM32的云连接应用，我们提供了丰富的软件例程包，对应的说明文档，配套的评估板；

基于广大客户的典型需求分析，我们撰写了详细的培训材料，并联合第三方开发了内容丰富的云连接课程。

节点设备的云连接，是一个从嵌入式开发到网站开发，到数据库管理，跨度很大的应用。整个产业链上涉及的角色也很多，我们着重在以开放的平台和生态，与众多合作伙伴共同服务我们的客户。

' R- K- \- |! M" ^

在我们的软件例程包里，配套的评估板主要集中在L4、F4、F7几个系列。但这并不是说在你做云连接应用的最开始，选型阶段，只有F4,F7,L4这几个系列可供选择。

3 G2 S+ ^5 y* t( Z, R1 z

我们单单说“连接”这个基本功能的话，它对MCU硬件并没有特殊需求：和外部无线通信模块通信所需要的串口和SPI接口是所有MCU都支持的外设；软件方面，根据不同的应用你需要使用不同的物联网协议，因此只要选择FLASH和RAM的大小能满足的STM32就可以了。

7 X: N7 Q6 D; o8 I3 B4 n

进一步，如果考虑到节点设备的功耗，以L0、L1、L4、L5为代表的STM32L系列，可以帮助你缩小筛选范围；如果还要结合节点设备的高安全需求，那么L4和L5，更是低功耗系列中的个中翘楚，你的最佳选择。

* }+ H& W+ `2 o3 B% j0 p! Q. l

如果相比更看重处理性能，H7和F4则是更合适的选择

$ |* `* S: s$ s$ ^

B-L475E-IOT01A

32F413HDISCOVERY

32F769IDISCOVERY

P-L496G-CELL01

P-L496G-CELL02

3 d5 I9 s3 i- _6 t. f: j

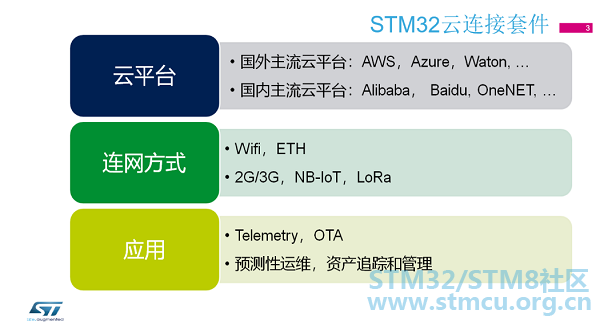

STM32云连接套件

5 a/ \: e% W4 v

7 {1 G0 i# X  t

现在我们提供的云连接套件，支持的云平台有：AWS, Azure, Watson等国外主流云 IoT平台，也有国内的阿里云，百度云，机智云等IoT 平台。由于篇幅有限，这一页没有全部列出来已经支持的云平台，详情请看后面胶片中的具体介绍。

云连接套件中，支持的设备连网方式，有WIFI，2G/3G, NB-IoT，LoRa,以太网等

& a. w+ d' W% N& I, o; T  j; D$ r

云连接套件中，提供的物联网典型应用有，Telemetry（英文意思“数据遥测”，这里就是指最基本的节点设备向网络平台定期上传小批量数据，并异步但不频繁地接收并响应来自云端服务器的命令）；OTA，节点设备的空中升级；资产追踪和管理、预测性运维等应用

以上三个维度，是用户比较关心的；从开发者角度，进一步讲，云连接套件中，

根据不同的应用和无线传输制式，软件包里包含有MQTT, CoAP,LWM2M,HTTP物联网协议，以及TLS安全传输协议。

4 v9 I) V  r1 _9 q

STM32云连接套件 . 云平台

. y5 v, T  @0 M, b. t8 Z

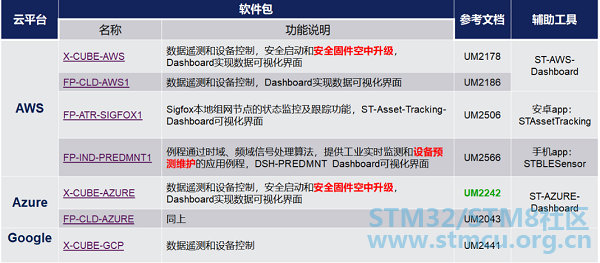

ST提供有两类软件扩展包，一类是以“X-CUBE-“为前缀的软件扩展包，一类是以”FP-”为前缀的功能扩展包。相比较而言，X-CUBE软件包支持的主控开发板更多，而FP软件包更偏向 接近一个真实的应用，因此可能会用到比较多的功能扩展板（比如各类传感器，无线通信模块等），或者还有专门手机APP搭配这个例程使用。这些软件包都有对应的用户手册来描述该软件包的功能和使用，以及对应软硬件的搭建。有部分用户手册已经被翻译成中文，在表格中用绿色字体标明。

1 @! t- n% Z9 F. v+ s

连接AWS云平台有四个软件包：前两个软件包的功能相同，“连接方面”，STM32可以向AWS平台发送数据以及接受云端下发的命令，支持TLS加密传输。用户通过登录ST-AWS-Dashboard网页可以通过图形化方式直观地观测上传的数据，并对设备进行下行X控制。除此之外，X-CUBE-AWS，还集成了SBSFU功能，可以实现安全启动和安全固件升级。X-CUBE-AWS里的例程可以直接运行在四个主控MCU评估板上，分别提供了通过Wifi，以太网和NB-IoT方式连接到AWS IoT平台。FP-CLD-AWS1软件包只支持其中的两个评估板。

FP-IND-PREDMNT1（industrypredictive maintain），集成专门的传感器算法可以用于工业应用的预测性维护，实现对潜在故障的早期预警。除了通过wifi连接到AWS，再在网页版dashboard做可视化数据展示和设备操控，它还提供通过蓝牙连接到手机，或者通过USB连接到PC，来查看检测数据的方式。

( D7 |, Z: r4 n

FP-ATR-SIGFOX1，提供Sigfox网络节点的状态监控和跟踪功能例程，可以通过网页上的ST-Asset-Tracking-Dashboard查看节点上报的数据。同时也可以通手机APP ST Asset Tracking通过蓝牙设置节点设备参数。

6 B9 Y$ k: B, `' t/ S

连接Azure云平台、连接Google物联网平台的软件包，功能与AWS大同小异；区别仅在于和各自IoT平台连接时的参数、认证方式有所不同。再次不再累述。

6 a( u5 U, }+ W/ F: q

/ l5 G8 T7 X( O4 x0 i* g4 R

连接Watson平台的例程也有四个软件包。前两个和之前连接AWS、Azure的功能一样，实现STM32节点连接到Watson平台并进行数据交换的简单功能。FP，function pack包还支持通过NFC对节点设备进行配置，并通过预置算法处理加速度传感器的数据，可以用于电机，泵等设备的振动检测。

讲到现在，我们介绍的例程都是节点设备直接连接到云端服务器，后面两个，FP-NET开头的例程包，一个-BLESTART1，一个-6LPWIFI1，展示STM32作为网关设备，向下分别管理BLE星形网络，和SubG 6LowPAN网络，向上通过Wifi热点连接IBM Watson IoT平台。-BLESTART1这个例程里，基于STM32的网关设备，还可以和手机建立蓝牙连接，通过手机APP检测和控制蓝牙网络

X-CUBE-CELLULAR软件包，顾名思义，cellular，蜂窝移动网络，通过2G/3G，以及NB-IoT的方式连接到GroveStreams IoT平台。应用比较简单，就是最基本的数据遥测和设备控制，主要是展示了带sim卡的蜂窝无线模块的连云方式。

: T$ d. ^" D; x* o5 I8 a* a& q' U4 g

X-CUBE-CLD-GEN软件包，提供了通过开源的Eclipse Paho MQTT客户端连接MQTT服务器的例程和一个简单的HTTP 客户端的例程。分别连接到Eclipse Mosquitto™, Ubidots，Exosite, Grovestreams等平台。

/ x# C1 o( V: o2 O* U

8 @, j2 n" E3 t+ V" l

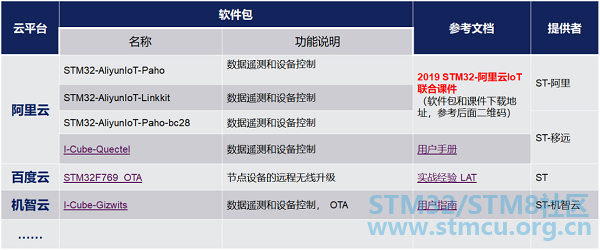

ST也非常重视和中国公有云厂家IoT平台的合作，我们再来看看ST本地技术支持团队和中国合作伙伴开发的云连接套件。

STM32中国和阿里云IoT有着长久而密切的合作。deliver给大家的STM32连接阿里云IoT的软件包也在不断迭代中。这张胶片里列出的是，今年2019年，ST和阿里云IoT联合开发的课程。项目代码、课件文档，都已发布在STM32中国官网、AI电堂、阿里线上大学

在节点端有三个软件包，功能都是普通的“telemetry”，即数据遥测和设备控制。连接方式分别采用wifi和NB-IoT。接入协议都采用mqtt：其中，STM32-AliyunIoT-Paho和paho-bc28，使用开源的Paho MQTT客户端，经过适配后连到阿里云IoT平台，同时采用二进制数据透传，针对设备资源受限的应用场景，而STM32-AliyunIoT-Linkkit基于阿里公开的Linkkit SDK，使用Alink数据格式方便跨平台移植，支持TLS安全传输，针对设备资源丰富的应用场景。

该课程还涵盖服务器端开发的内容，包括网页端应用和数据库的使用。都有对应项目源码和教程。这一部分的实现，使得用户可以通过网页查看设备上传的数据以及控制设备。

I-Cube-Quectel 软件包里的功能，和上一条Paho-bc28，大同小异。主要是丰富了项目所支持的IDE，除了IAR,还包含KEIL, STM32CubeIDE和SW4STM32 的工程项目。

# Y& z- u, {! \* ~8 B  o- [; H

STM32F769_OTA软件包提供了利用百度BOS服务和IoT Hub实现STM32远程无线升级的例程。在本地中文官网上可以找到对应的使用和二次开发文档

! k' j9 b8 Z9 T  Z0 R; ^) x

I-Cube-Gizwits，集成了机智云的Gagent, 设备可以通过Gagent访问机智云平台，实现数据通信和OTA功能。
