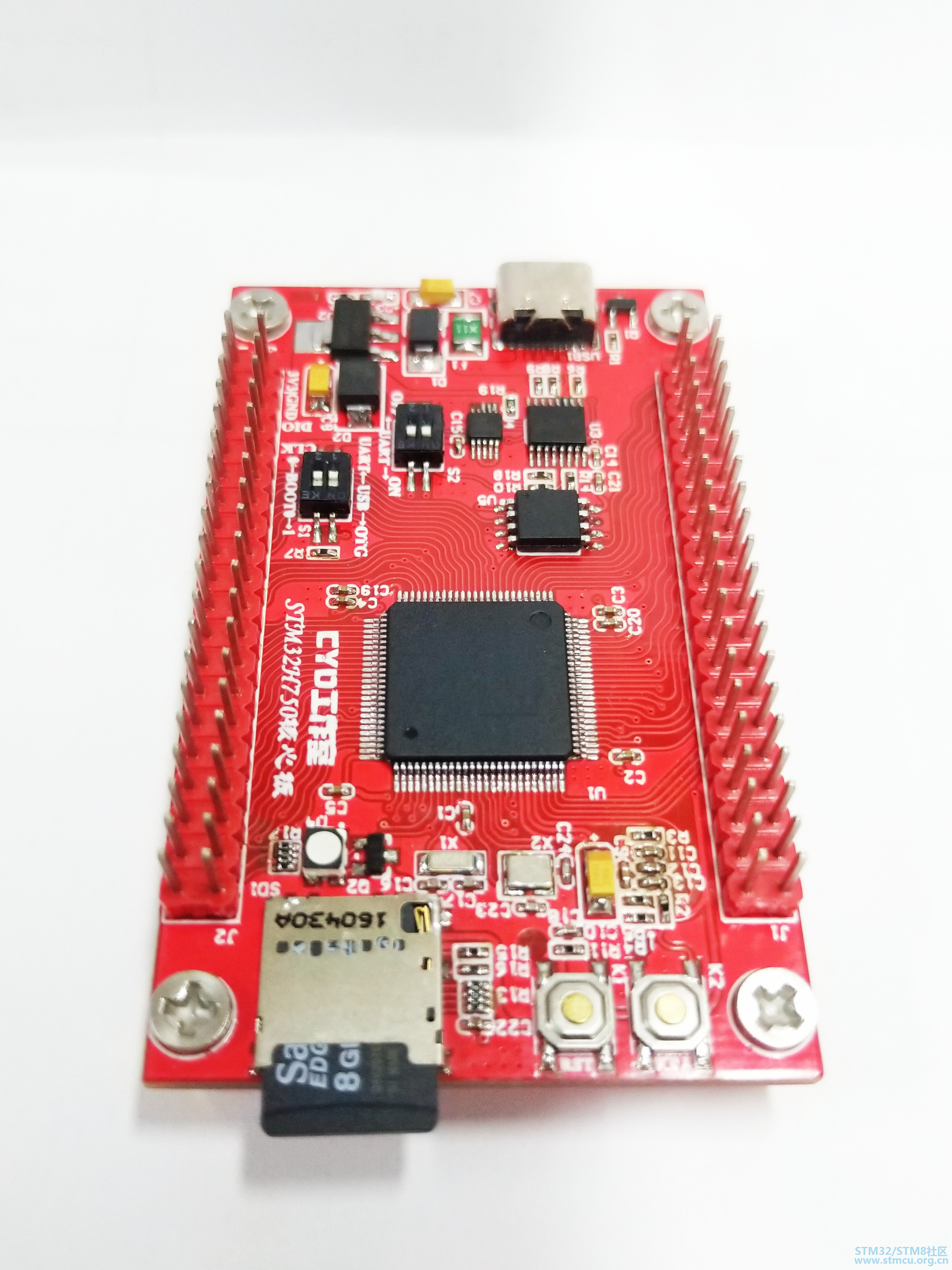

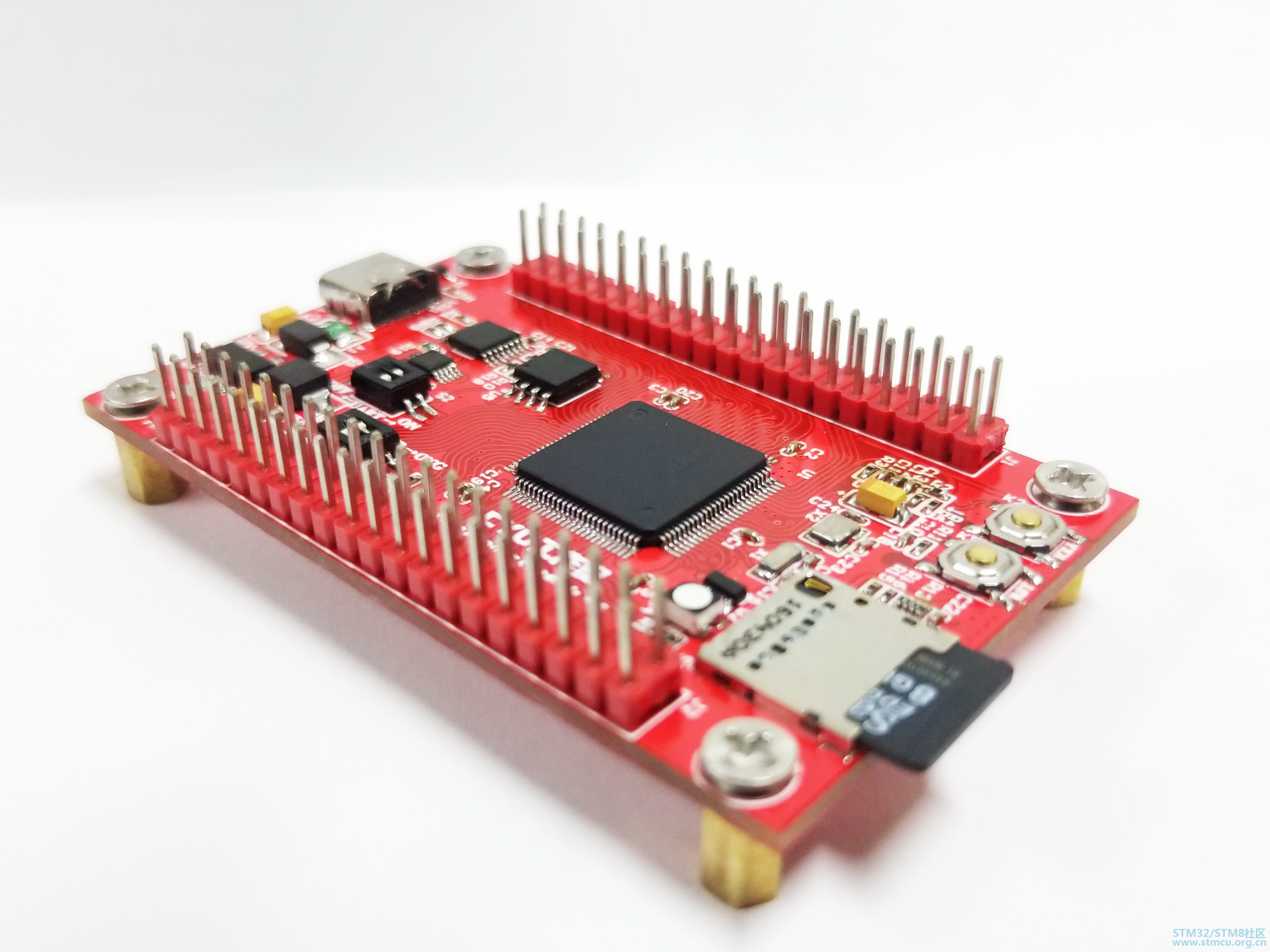

假期宅家里没事儿画了个STM32H750VBT6的系统板，贴出来供各位朋友们围观围观
3 n1 C! w4 B# s5 r' y: ~2 Y/ z

板载资源：
) S+ h0 Q! h, s( e0 h9 I1、主控STM32H750VBT6
2、AMS1117-3.3V线性稳压器
# M- l8 b$ }' g) [9 E) z/ D4 l# S6 G3、USB Type_C接口
. b6 Q; B( u  r; g4、USB转串口，使用CH340E实现
- b4 g- {% X( v1 U: W5、USB功能和串口功能共用一个USB接口，使用CH440R来选择。
$ P) [5 ~' ~9 x. V  u( V+ o4 u6、W25Qxx Flash存储器
7、Micro SD卡槽
8、RGB三色LEN灯
9、3V纽扣电池座
3 l7 S  H: o& O$ K10、SWD调试接口
11、大部分GPIO口都引出
- w4 E9 g1 S: P* w  T, b! V欢迎各位朋友评论交流
- ~' \4 u; @8 C3 f. A5 T4 D. w; F! ^! X

heyangfengyue 发表于 2020-9-24 10:37
2 `$ x$ Y/ j  ]. x+ m( ^STM32H750V的片子是不是没有RGB接口？

怎么会没有呢？LDTC，FMC都有啊。不过VBT6的LTDC与camera冲突

样板焊好了，纯手工+刀头焊0402，不是秀儿，家里实在是工具不足-_-||

aiherong 发表于 2020-4-11 04:48
7 }7 N: e, o( Z& K这一宅，分摊到每块板子成本多少? 若加上彩显可放到淘宝上，你估价多少能卖? ...

还没打样，没仔细算过成本。

不知道有没有高速USB硬件（USB-HS）。

radio2radio 发表于 2020-3-8 09:54
不知道有没有高速USB硬件（USB-HS）。

没有呢

共享不了

这一宅，分摊到每块板子成本多少? 若加上彩显可放到淘宝上，你估价多少能卖?

zts329547875 发表于 2020-4-10 17:50
共享不了

等有空打样板回来测试过没什么问题再考虑

波浪线不错啊

liuquan3000 发表于 2020-4-11 23:17
0 E7 U$ Q1 M1 n6 U' A波浪线不错啊

7 g! p+ S; d! r; J. M2 O& O8 X挺好看，就是难布线

波浪布线太骚了

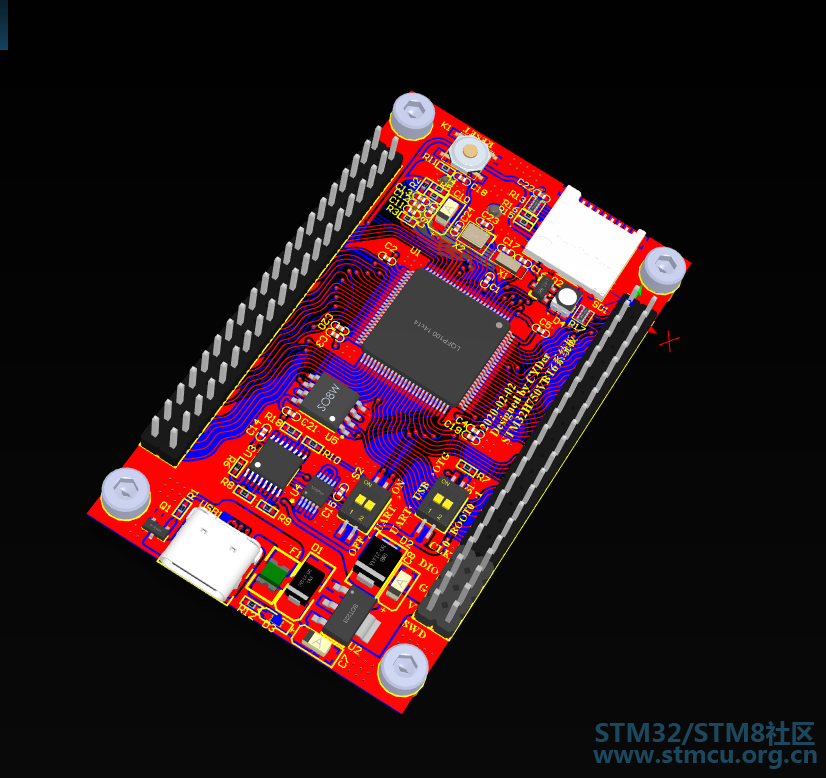

3D效果不错
