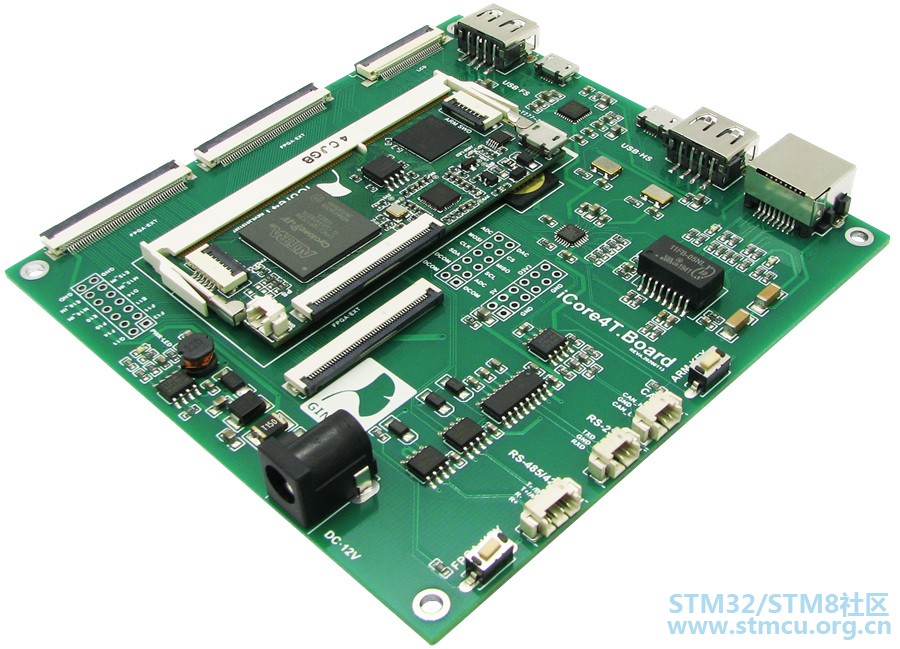

一、硬件平台
/ l) L8 Q3 m- `) _5 G* W/ `

! N) q3 Q# r+ S3 n
二、实验简介
. |' B1 Q' q7 V0 Y/ R. w      中断是指计算机运行过程中，出现某些意外情况需主机干预时，机器能自动停止正在运行的程序并转入处理新情况的程序，处理完毕后又返回原被暂停的程序继续运行。
       CM7内核支持256个中断，其中包含了16个内核中断和240个外部中断，并且具有256级的可编程中断设置。但STM32H750并没有使用CM7内核的全部东西，而是只用了它的一部分。STM32H750xx总共有118个中断。
       本实验中我们主要介绍一下外部中断的使用方法，STM32H7的每个IO都可以作为外部中断的中断输入口，这点也是STM32H7的强大之处。STM32H750的EXTI控制器支持78个外部中断/事件请求。每个中断设有状态位，每个中断/事件都有独立的屏蔽设置，其中26个有独立的触发设置。iCore4T扩展板中将按键作为一个外部触发源，按键的一端与STM32的GPIO（PH7）相连，另外一端接地，且PH7外接一个1K电流大小的上拉电阻。初始化时把PH7设置成输入模式，当按键弹起时，PH7由于上拉电阻的作用呈高电平；当按键按下时，PH7直接被按键短接到GND，呈低电平。因此PH7的电平变化产生下降沿，从而进入中断服务函数。
+ X% q/ e4 }8 V9 G) N% o  w
1 i/ e2 c% Q2 d$ N三、资料下载（实验源码+详细文档操作说明）
0 f7 H# l( @5 G' X' b! L5 m1、源代码
: O7 C! J( o! o# E7 A  h 23_exti.zip (881.59 KB, 下载次数: 5)

2020-4-15 10:13 上传

点击文件名下载附件
2、实验指导书
+ [7 s5 t  O7 ?/ ~ iCore4T实验指导书二十三.pdf (737.72 KB, 下载次数: 3)

2020-4-15 10:13 上传

点击文件名下载附件
3、STM32CubeMx详细操作说明
2 @7 G! m; A0 o5 `3 I) W iCore4T_CubeMX教程二十三_EXTI.pdf (1.54 MB, 下载次数: 3)

2020-4-15 10:13 上传

点击文件名下载附件
4、原理图
/ [. m( ]& k3 O& x iCore4T.Board.reva.pdf (446.86 KB, 下载次数: 4)

2020-4-15 10:13 上传

点击文件名下载附件
