B-U585I-IOT02A开箱测试-cube+心跳+外部中断

B-U585I-IOT02A是意法的STM32U585AII6QU测试板

写评测程序前先把电路图贴出来：

mb1551-u585i-c02_schematic.pdf (2.7 MB, 下载次数: 2)

2021-10-8 11:23 上传

点击文件名下载附件

首先打开cube选择芯片信息：STM32U585AII6QU

然后设置下芯片主频为160MHZ

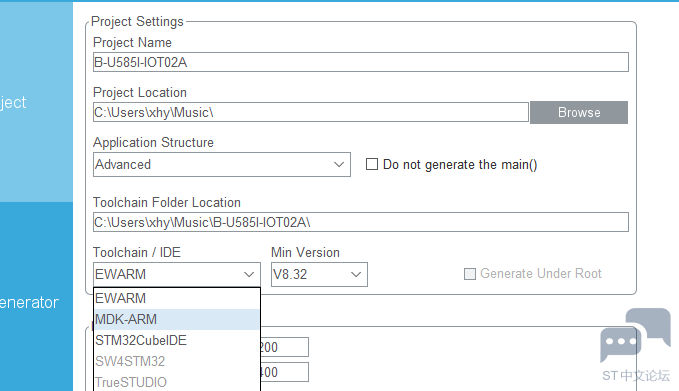

填写工程名称为B-U585I-IOT02A然后选择调试软件为Keil。

之后需要查看电路图，其中使用两个指示灯和一个按键：

之后在cube中设置三个IO口，其中PC13为外部中断。

之后生成工程。

心跳程序：

              HAL_Delay(1000);

              HAL_GPIO_TogglePin(GPIOH,GPIO_PIN_6);

中断程序：

void EXTI13_IRQHandler(void)

{

    /*USER CODE BEGIN EXTI13_IRQn 0 */

! }6 l9 m" Q! v9 M5 N4 f

     /*USER CODE END EXTI13_IRQn 0 */

     HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_13);

    /*USER CODE BEGIN EXTI13_IRQn 1 */

     HAL_GPIO_TogglePin(GPIOH, GPIO_PIN_7);

    /*USER CODE END EXTI13_IRQn 1 */

}

测试程序： B-U585I-IOT02A.rar (14.59 MB, 下载次数: 7)

2021-10-8 13:06 上传

点击文件名下载附件
